При определении V по формуле (4) коэффициент для ленточных фундаментов принимается равным 1.
а)
б)
Вид грунта основания | Расчетное сопротивление R, МПа (пески средней крупности |
Пески пылеватые | |
маловлажные | 1,0 |
влажные | 0,9 |
насыщенные водой | 0,8 |
Пески мелкие | |
маловлажные | 1,4 |
влажные и насыщенные водой | 1,3 |
Пески средней крупности | |
независимо от влажности | 1,7 |

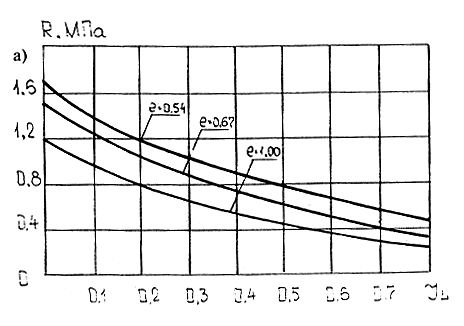

Рис 1. Значения расчетного сопротивления R под подошвой фундаментов на уплотненном основании, погруженных на глубину 1,2 м в грунт:
а) глинистый; б) песчаный.

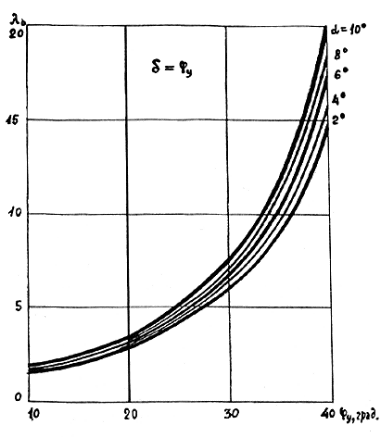

Рис. 2. Графики для определения коэффициента для песчаных грунтов в зависимости от угла внутреннего трения грунта
и угла наклона к вертикали надвигающейся на грунт грани
при угле трения грунта о бетонную поверхность

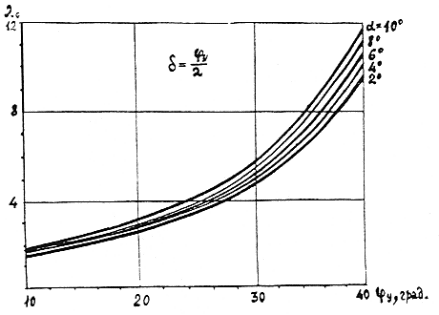

Рис. 3. Графики для определения коэффициента для глинистых грунтов в зависимости от угла внутреннего трения грунта
и угла наклона к вертикали надвигающейся на грунт грани
при угле трения грунта о бетонную поверхность
6. При многослойном основании расчетная несущая способность боковой поверхности фундамента определяется суммированием нагрузок, воспринимаемых участками боковой поверхности на контакте с этими слоями:
для столбчатого фундамента
(7)
для ленточного фундамента
(8)
где n - число слоев на контакте с боковой поверхностью фундамента;
- соответственно угол внутреннего трения, град., удельное сцепление, кПа, уплотненного грунта i-го слоя;
- площадь i-го участка боковой грани, м
;
- равнодействующая давления грунта на i-ом участке боковой грани, кН, определяемая в соответствии с пп.7,8.
Таблица 1
Вид грунта основания | | |
Пески | ||
| | |
0,6 | | |
| | |
Глинистые грунты | ||
| | |
0,1 | | |
0,2 | | |
0,5 | | |
7. При двухслойном основании равнодействующая давления в слое № 1 определяется по формуле (4), а в слое № 2 - по формуле
(9)
где - соответственно удельный вес, кН/м
, толщина, м, первого слоя;
- соответственно удельный вес, кН/м
, коэффициент отпора, давление, обусловленное сцеплением грунта, кПа, толщина, м, слоя № 2.
8. При трехслойном основании равнодействующая давления грунта в слое № 2 определяется по формуле (9), при этом вместо следует подставлять размер
, равный размеру поперечного сечения фундамента на уровне подошвы слоя № 2.
Равнодействующая давления грунта в слое № 3 определяется по формуле
(10)
в которой параметры определяются для слоя №3.
9. Подъем фундамента силами пучения определяется по формуле
(11)
где - относительное выпучивание ненагруженного фундамента,
(12)
- подъем ненагруженной поверхности грунта на уровне верхнего обреза фундамента, см, определяется по формуле (3) Приложения 4;
N - расчетная нагрузка на фундамент, кН (для второй группы предельных состояний),
- действующая на фундамент сила пучения, кН;
- угол наклона боковых граней фундамента к вертикали, град.,
- соответственно расчетная глубина промерзания грунта и глубина заложения фундамента, см;
- эмпирические коэффициенты; при
при
10. Сила пучения, действующая на фундамент, определяется по формуле
(13)
где - коэффициент, характеризующий влияние уплотнения грунта на касательные силы пучения; принимается равным 0,7;
-те же обозначения, что в п. 2 Приложения 4;
- удельная нормальная сила пучения, кПа, определяется по формулам п. 5 Приложения 4 с учетом п.11;
- то же, что в п. 3;
- то же, что в п. 9.
11. Удельная нормальная сила пучения грунта , кПа, уплотненного при забивке блока, вытрамбовывании (выштамповывании) полости в основании, определяется из выражения
(14)
где - коэффициент, характеризующий влияние уплотнения грунта на нормальные силы пучения, определяется по формулам:
при (15)
при (16)
- глубина зоны уплотнения, определяемая из выражения
(17)
(18)
- соответственно природная влажность грунта и влажность на границе раскатывания, доли ед.
12. Относительная деформация пучения основания определяется в соответствии с п. 7 Приложения 4; при вычислении показателя гибкости К следует принимать: для ленточных фундаментов , для столбчатых
, (где
=1 м; n - число столбчатых фундаментов в пределах длины здания L, м), остальные обозначения те же, что в п. 9 Приложения 6. При определении
значения
принимаются: для ленточных фундаментов
, для столбчатых -
.
13. Внутренние усилия в системе фундамент (фундаментальная балка) - стена здания и в отдельных конструктивных элементах определяются согласно пп. 9, 10, 11 Приложения 4 с учетом п. 12.
14. При расчете конструкций на прочность следует руководствоваться пп. 12, 13 Приложения 4.
15. Условие (4.2) считается выполненным, если
(19)
где - то же, что в пп. 4, 5.
Приложение 7
Рекомендуемое
Машины и механизмы для уплотнения грунтов
Наименование, тип, марка, машин и механизмов | Основные технические характеристики |
1 | 2 |
Навесное оборудование | |
Пневмолоты навесные на экскаваторах | |
ПН-1300 | Масса 350 кг, энергия удара 1274,9 Дж. Размеры плиты 300х300 мм. Производительность10-12м |
ПН-1700 | Масса 450 кг, энергия удара 1667,1 Дж. Размеры плиты 400х400 мм. Производительность 14-16 м |
ПН-2400 | Масса 500 кг, энергия удара 2356,6 Дж. Размеры плиты 500х500 мм |
Виброплиты навесные к крану (экскаватору) | |
ВПП-6 | Масса 950 кг, возмущающая сила 60,8 кН. Размеры плиты 1500х1200 мм |
Ручные механизмы | |
Виброплиты самопередвигающиеся | |
SVP-12,5 | Масса 150 кг, возмущающая сила 12,3 кН. Размеры плиты 550х500 мм |
SVP-25 | Масса 270 кг, возмущающая сила 24,5 кН. Размеры плиты 750х750 мм |
SVP-31,5 | Масса 500 кг, возмущающая сила 21,5 кН. Размеры плиты 700х700 мм |
Трамбовки электрические | |
ИЭ-4501 | Масса 80 кг. Размеры плиты 400х360 мм. Производительность: 22 м |
ИЭ-4502 | Масса 160 кг. Размеры плиты 500х500 мм. Производительность: 32 м |
Вибротрамбовки самопередвигающиеся | |
ВУТ-4 | Масса 200 кг. Возмущающая сила 22 кН. Размеры плиты 500х428 мм |
ВУТ-3 | Масса 50 кг. Возмущающая сила 31,4 кН. Размеры плиты 705х500 мм. Производительность 8-10 м |
Приложение 8
Рекомендуемое
ТРЕБОВАНИЯ К СТЕНАМ ПОДВАЛОВ
1. Для полного исключения влияния фундамента на стену подвала необходимо последнюю располагать на расстоянии < где
- отметки соответственно пола подвала и подошвы фундамента, м; Р - среднее давление на грунт под подошвой фундамента, кПа;
- расчетные значения удельного сцепления, кПа, и угла внутреннего трения грунта, град.
2. Стену подвала допускается располагать в непосредственной близости от фундамента (рис. 1, а; 1, в; 1, г) или совмещать с фундаментом (рис. 1,б; 1, в; 1, г). В этих случаях ее следует рассчитывать на прочность.
3. При устройстве монолитных стен подвалов способом "стена в грунте" работы должны производиться в следующей последовательности:
- в местах предусмотренного проектом расположения стен подвала в основании нарезаются щели шириной 15... 25 см с помощью баров, щелерезов или дискофрезерных машин (при необходимости стенки щелей крепятся бентонитовым раствором);
- в щелях устанавливаются звенья инвентарной П-образной опалубки, позволяющей при бетонировании сформировать в стенах ребра жесткости;
- в местах расположения ребер устанавливаются доски толщиной 30... 40 мм с забитыми в них гвоздями, обращенными в сторону щелей;
