- глубину сезонного промерзания грунта .

2.7. Относительная деформация морозного пучения грунта определяется по графикам (рис. 2.1) с использованием параметра , вычисляемого по формуле

(2.1)

Здесь - критическая влажность, доли ед., ниже значения которой в промерзающем пучинистом грунте прекращается перераспределение влаги, вызывающей морозное пучение; определяется по графикам (рис. 2.2); - плотность воды, т/м ; - абсолютное значение средней многолетней температуры воздуха за зимний период, для Московской области =7°С; - полная влагоемкость грунта, доли ед., определяемая по формуле

(2.2)

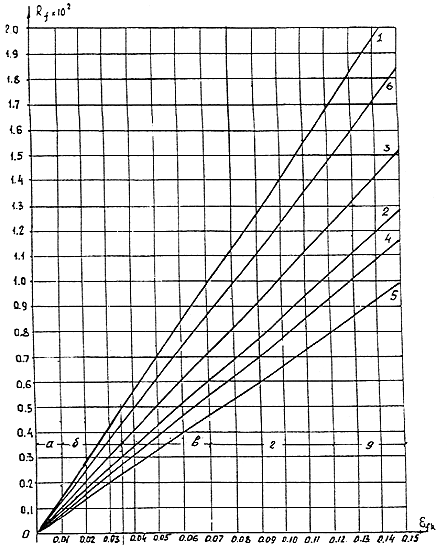

Рис.2.1. Зависимость относительной деформации пучения от параметра :

а) практически непучинистый;

б) слабопучинистый;

в) среднепучинистый;

г) сильнопучинистый;

д) чрезмерно пучинистый

1,2 - соответственно супеси и супеси пылеватые (0,02 0,07);

3 - суглинки (0,07 0,17);

4 - суглинки пылеватые (0,07 0,13);

5 - суглинки пылеватые (0,13 0,17);

6 - глины ( >0,17).

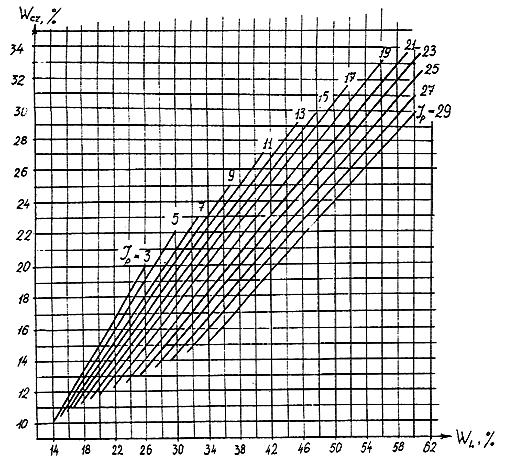

Рис. 2.2. Зависимость критической влажности от числа пластичности и предела текучести грунта .

Остальные обозначения те же, что в п. 2.6.

2.8. Глинистые грунты являются пучинистыми, если их расчетная предзимняя влажность W в пределах слоя сезонного промерзания превышает следующие уровни:

(2.3)

(2.4)

где - влажность, характеризующая степень заполнения пор грунта льдом, определяется по формуле

(2.5)

2.9. Расчетная предзимняя влажность грунта принимается равной средневзвешенному значению влажности грунта в слое нормативной глубины промерзания, полученной при изысканиях на площадке строительства в летне-осенний период. При этом допускается, что поверхностный сток осадков, выпавших перед изысканиями, одинаков со стоком в предзимний период.

Примечание. В расчеты по формулам (2.1, 2.3, 2.4) вводится значение средневзвешенной влажности грунта на наиболее увлажненном участке площадки.

2.10. При глубоком залегании подземных вод расчетную предзимнюю влажность грунта следует определять в соответствии с Приложением 1.

Глубокое залегание подземных вод характеризуется условием

(2.6)

в котором - расстояние от планировочной отметки до уровня подземных вод, м; - нормативная глубина промерзания грунта, м; z - минимальное расстояние между границей сезонного промерзания грунта и уровнем подземных вод, при котором эти воды не оказывают влияния на увлажнение промерзающего грунта, определяемое по табл. 2.2.

Таблица 2.2

Наименование грунтов

Значение Z,м

Глины с монтмориллонитовой и иллитовой основой

3,5

Глины с каолинитовой основой, суглинки, в том числе пылеватые

2,5

Супеси, в том числе пылеватые

1,5

Пески мелкие и пылеватые

1,0

2.11. Пески пылеватые и мелкие при степени влажности 0,6 0,8, крупнообломочные грунты с заполнителем (глинистым песком пылеватым и мелким) от 10 до 30% по массе относятся к слабопучинистым грунтам, для которых принимается =0,035. Пески пылеватые и мелкие (при 0,8 0,95), крупнообломочные грунты с тем же заполнителем более 30% по массе относятся к среднепучинистым грунтам ( =0,07). Пески пылеватые и мелкие при 0,95 относятся к сильнопучинистым грунтам ( =0,10).

2.12. Степень пучинистости грунтов следует учитывать при выборе типа фундамента и способа подготовки основания в соответствии с Приложением 2.

3. КОНСТРУИРОВАНИЕ И РАСЧЕТ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ

3.1. Требования к конструкциям мелкозаглубленных фундаментов

3.1.1. При строительстве на практически непучинистых грунтах мелкозаглубленные фундаменты устраиваются на выравнивающей подсыпке из песка, на пучинистых грунтах - на подушке из непучинистого материала (песок гравелистый, крупный или средней крупности, мелкий щебень, котельный шлак и др.), которая может быть как врезной, так и устраиваемой на поверхности грунта.

3.1.2. Мелкозаглубленные ленточные фундаменты следует устраивать:

- на практически непучинистых и слабопучинистых грунтах - из бетонных (керамзитобетонных) блоков, уложенных свободно, без соединения между собой, из монолитного бетона, бутобетона, цементогрунта, бута или глиняного кирпича;

- на среднепучинистых грунтах (при 0,05) - из бетонных (керамзитобетонных) блоков, уложенных свободно, без соединения между собой или из монолитного бетона;

- на среднепучинистых (при > 0,05) и сильнопучинистых грунтах (при < 0,12) - из сборных железобетонных блоков, жестко соединенных между собой, или из монолитного железобетона;

- на чрезмерно пучинистых грунтах (при 0,12) - из монолитного железобетона.

Примеры конструктивных решений мелкозаглубленных ленточных фундаментов приведены в Приложении 3.

3.1.3. При >0,05 ленточные фундаменты всех стен здания должны быть жестко соединены между собой и объединены в единую конструкцию - систему перекрестных лент.

3.1.4. При недостаточной жесткости стен зданий, строящихся на сильнопучинистых и чрезмерно пучинистых грунтах, следует производить их усиление путем устройства армированных или железобетонных поясов в уровне перекрытий.

3.1.5. Мелкозаглубленные столбчатые фундаменты на среднепучинистых ( >0,05), сильнопучинистых и чрезмерно пучинистых грунтах должны быть жестко соединены между собой фундаментными балками, объединенными в единую систему.

3.1.6. При устройстве столбчатых фундаментов необходимо предусматривать зазор между нижними гранями фундаментных балок и планировочной поверхностью грунта не менее расчетной деформации (подъема) ненагруженного основания.

3.1.7. Секции зданий, имеющие разную высоту, следует устраивать на раздельных фундаментах.

3.1.8. Примыкающие к зданиям веранды на сильнопучинистых и чрезмерно пучинистых грунтах следует возводить на фундаментах, не связанных с фундаментами зданий.

3.1.9. Протяженные здания, строящиеся на грунтах с 0,05, необходимо разрезать по всей высоте на отдельные отсеки, длина которых принимается: для среднепучинистых грунтов - до 30м, сильнопучинистых (при 0,12) - до 24 м, чрезмерно пучинистых (при >0,12) - до 18 м.

3.1.10. Мелкозаглубленные фундаменты на сильнопучинистых и чрезмерно пучинистых грунтах следует изготавливать из тяжелого бетона В15. Рабочую продольную арматуру во всех случаях необходимо принимать из стали класса АIII по ГОСТ 5781-82*, поперечную - из стали 4 класса Вр-1 по ГОСТ 6727-80.

3.1.11. При изготовлении мелкозаглубленных фундаментов из железобетона марки бетона по морозостойкости и водонепроницаемости не должны быть ниже F50 и W2.

3.2. Расчет мелкозаглубленных фундаментов

3.2.1. Расчет мелкозаглубленных фундаментов производится в следующей последовательности:

а) на основе материалов изысканий определяется степень пучинистости грунта основания, и в зависимости от нее выбираются тип фундамента и конструкция фундамента в соответствии с Приложением 2 и разделом 3.1;

б) задаются предварительные размеры подошвы фундамента, глубина его заложения, толщина песчаной (песчано-гравийной) подушки;

в) в соответствии с требованиями СНиП 2.02.01-83* "Основания зданий и сооружений" производится расчет основания по деформациям; в случае, когда под подошвой подушки залегает грунт меньшей прочности, чем прочность материала подушки, необходимо выполнить проверку этого грунта согласно СНиП 2.02.01-83*;

г) выполняется расчет основания мелкозаглубленного фундамента по деформациям морозного пучения грунта.

3.2.2. Расчет основания по деформациям пучения грунта, промерзающего ниже подошвы фундамента, производится исходя из следующих условий:

(3.1)

(3.2)

где - расчетное значение подъема основания от пучения грунта под фундаментом с учетом давления под его подошвой;

- расчетная относительная деформация пучения грунта основания под фундаментом;

- соответственно предельные значения подъема и относительной деформации основания, принимаемые по табл. 3.1.

3.2.3. Расчет подъема и относительной деформации пучения основания под фундаментом производится в соответствии с Приложением 4.

Таблица 3.1

Значения предельных деформаций основания

Предельные деформации оснований фундаментов

Конструктивные особенности зданий

относительные деформации

подъем, , см

вид

значение

Бескаркасные здания с несущими стенами из:

панелей

2,5

относительный прогиб или выгиб

0,00035

блоков и кирпичной кладки без армирования

2,5

-"-

0,0005*

Блоков и кирпичной кладки с армированием или железобетонными поясами при наличии сборно-монолитных (монолитных) ленточных или столбчатых фундаментов со сборно-монолитными фундаментными балками

3,5

-"-

0,0006*

Здания с деревянными конструкциями

на ленточных фундаментах

5,0

-"-

0,002

на столбчатых фундаментах

5,0

относительная разность подъёмов

0,006

_________________

* Допускается принимать большие значения , если на основании расчета стены на прочность будет установлено, что напряжения в кладке не превышают расчетных сопротивлений кладки растяжению при изгибе.
