Фундаментные блоки серии 1.110.1-1п
№№ пп | Эскиз | Марка блока | Размеры, мм | Расход материалов | Масса, кг | ||||
L | b | h | Бетон, м | Сталь, кг | |||||
1. | ФБ9.4.6-Т | 880 | 400 | 580 | 0,20 | 4,24 | 530 | ||
2. | ФБ9.5.6-Т | 880 | 500 | 380 | 0,25 | 4,24 | 670 | ||
3. | ФБ12.4.6-Т | 1180 | 400 | 580 | 0,27 | 5,18 | 720 | ||
4. | ФБ12.5.6-Т | 1180 | 500 | 580 | 0,33 | 5,19 | 900 | ||
5. | ФБ24.4.6-Т | 2380 | 400 | 580 | 0,55 | 8,90 | 1480 | ||
6. | ФБ24.5.6-Т | 2380 | 500 | 580 | 0,68 | 8,90 | 1850 | ||
7. | ФБ12.4.3-Т | 1180 | 400 | 280 | 0,13 | 4,42 | 350 | ||
8. |
| ФБ12.5.3-Т | 1180 | 500 | 280 | 0,16 | 4,42 | 440 |
Таблица 3
Номенклатура фундаментных лент
№ | Эскиз | Марка | | h, мм | b, мм | l, мм | Масса, т | Примечание |
1. | Лента | ЛФ5.3.4 | 500 | 0,048 | ||||
фундаментная | ЛФ6.3.4 | 400 | 600 | 0,058 | ||||
ЛФ12.3.4 | 1200 | 0,115 | ||||||
ЛФ24.3.4 | 2400 | 0,230 | Бетон | |||||
ЛФ5.3.5 | 500 | 0,053 | класса | |||||
ЛФ6.3.5 | 40 | 300 | 500 | 600 | 0,063 | не | ||
ЛФ12.3.5 | 1200 | 0,127 | менее | |||||
ЛФ24.3.5 | 2400 | 0,253 | В15 | |||||
ЛФ5.3.6 | 500 | 0,058 | ||||||
ЛФ6.3.6 | 600 | 600 | 0,069 | |||||
ЛФ12.3.6 | 1200 | 0,138 | ||||||
| ЛФ24.3.6 | 2400 | 0,276 |
Продолжение таблицы 3
№ | Эскиз | Марка | | h, мм | b, мм | l, мм | | Масса, т | Прим. |
2. | Лента фундаментная угловая | ЛФУ 8.3.4 | 400 | 800 | 400 | 0,115 | |||
| ЛФУ 9.3.5 | 40 | 300 | 500 | 900 | 400 | 0,137 | ||
ЛФУ 10.3.6 | 600 | 1000 | 400 | 0,161 | |||||
3. | Лента фундаментная торцевая | ЛФТ 12.3.4 | 400 | 1200 | 800 | 0,154 | |||
| ЛФТ 15.3.5 | 40 | 300 | 500 | 1500 | 1000 | 0,212 | ||
ЛФТ 16.3.6 | 600 | 1600 | 1100 | 0,242 |

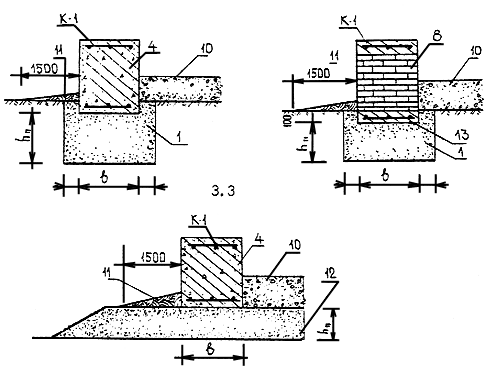

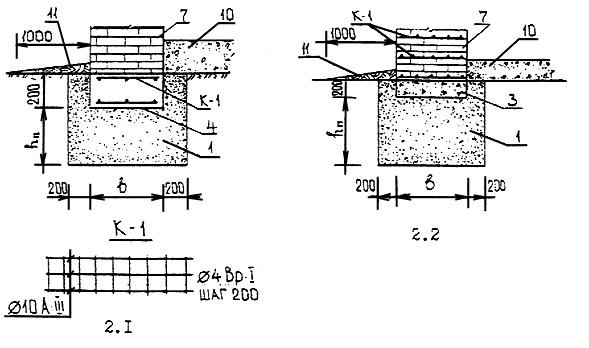

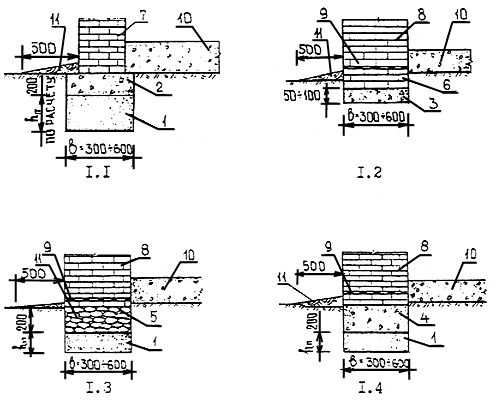

Рис. 5. Конструктивные решения фундаментов жилых домов, возводимых силами застройщиков
1. Для непучинистых и слабопучинистых грунтов
2. Для среднепучинистых грунтов
3. Для сильнопучинистых грунтов
Область применения:
1.1 - 1-2-этажные деревянные здания, 1-этажные здания со стенами из мелкоштучных материалов;
1.2-3.3 - 1-2-этажные здания со стенами из любого материала
Условные обозначения:
1 - песок средней крупности, крупный;
2 - щебень (гравий, кирпичный бой) с проливкой раствором;
3 - выравнивающая бетонная подготовка;
4 - монолитный железобетонный фундамент;
5 - бутовая кладка (бутобетон);
6 - фундамент из красного кирпича;
7 - цоколь (кирпич, мелкие бетонные блоки);
8 - стена из мелкоштучных материалов;
9 - гидроизоляция;
10 - засыпка керамзитом (грунтом);
11 - замок из перемятой глины;
12 - подсыпка;
13 - армированный пояс.
Приложение 4
Рекомендуемое
РАСЧЕТ ПОДЪЕМА И ОТНОСИТЕЛЬНОЙ ДЕФОРМАЦИИ ПУЧЕНИЯ
ОСНОВАНИЯ ПОД ФУНДАМЕНТОМ
1. Расчет выполняется в следующей последовательности:
а) производится расчет фундамента по устойчивости на воздействие касательных сил морозного пучения;
б) при предварительно принятых значениях глубины заложения фундамента и толщины подушки из непучинистого материала определяется расчетная величина подъема ненагруженного основания ;
в) определяются температурный режим и динамика сезонного промерзания грунтов основания, на основе которых рассчитывается удельная нормальная сила пучения;
г) вычисляется величина подъема основания под фундаментом с учетом давления под его подошвой ;
д) рассчитывается относительная деформация пучения основания.
2. В соответствии с условием устойчивости фундамента расчет его на действие касательных сил пучения производится по формуле:
(1)
где m - коэффициент условий работы основания по боковой поверхности фундамента, принимаемый: при засыпке пазух траншей (котлованов) местным пучинистым грунтом, равным 1; при засыпке пазух шириной 20, 40 и 60 см непучинистым материалом, равным соответственно 0,6; 0,45 и 0,35;
- расчетное значение удельной касательной силы пучения, КПа;
- расчетная площадь боковой поверхности фундамента, м
, находящейся в пределах промерзающего грунта;
N - расчетная постоянная нагрузки, кН, от здания, включая вес фундамента;
n - коэффициент перегрузки, принимаемый 0,9.
3. Расчетное значение удельной касательной силы пучения , кПа, определяется по формуле
(2)
где - нормативное значение удельной касательной силы пучения, кПа, принимаемое равным: для чрезмерно и сильнопучинистых грунтов - 70 кПа, для среднепучинистых грунтов - 55 кПа, для слабопучинистых грунтов - 40 кПа;
- коэффициент, учитывающий состояние боковой поверхности фундамента; при гладкой бетонной поверхности
=1; при шероховатой бетонной поверхности с выступами и кавернами до 0,5 см
=1,1-1,2.
В случае, если условие (1) не соблюдается, необходимо принять противопучинные мероприятия, в том числе увеличение ширины пазух траншеи (котлована), засыпаемых непучинистым материалом; обработка боковых поверхностей фундамента пластическими смазками, уменьшающими касательные силы пучения и др.
4. Подъем ненагруженного основания при пучении грунта ниже подошвы фундамента определяется по одной из формул, приведенных в табл. 1, в соответствии с тремя расчетными схемами, отражающими изменение интенсивности пучения грунта по глубине в зависимости от рельефа местности, гидрогеологических условий участка строительства и увлажненности грунта. Входящая в эти формулы величина подъема ненагруженной поверхности грунта
определяется по формуле
(3)
где - относительная деформация морозного пучения грунта, доли ед., определяется по результатам испытаний грунтов или по графикам (см. рис. 2.1);
- расчетная глубина промерзания грунта, определяемая по СНиП 2.02.01-83*.
5. Удельная нормальная сила пучения грунта , кПа, в зависимости от вида фундамента определяется по формулам:
