для ленточного фундамента
(4)
для столбчатого фундамента
(5)
где b,u - соответственно ширина подошвы ленточного и периметр подошвы столбчатого фундаментов, м;
- толщина слоя грунта, м, под фундаментом, вызывающего деформацию пучения
, для первой схемы расчета
(см. табл. 1 )
для остальных двух схем
- коэффициент условий работы пучинистого грунта под фундаментом, определяемый по табл. 2 в зависимости от
и площади подошвы
; для ленточного фундамента
где
=1 м;
- сопротивление смещению мерзлого грунта относительно фундамента, кПа, определяемое по графику (рис. 1) в зависимости от расчетной температуры
и скорости пучения
грунта под фундаментом.
Скорость перемещения грунта , см/сут, при его пучении под фундаментом определяется из выражения
(6)
где - подъем ненагруженного основания, см, определяемый в соответствии с п.4;
- продолжительность периода, мес., промерзания грунта под фундаментом при продолжительности зимнего периода, равного для Московской области 5 мес.
(7)
Расчетная отрицательная температура грунта ( °С), промерзшего под фундаментом, определяется по формуле
(8)
при (9)
где - расчетная температура у поверхности планировки грунта в период его промерзания под фундаментом, °С;
- средняя температура воздуха наиболее холодного месяца зимнего периода, °С; для Московской области
=-10,5°С.
6. Подъем основания фундамента при промерзании пучинистого грунта под его подошвой с учетом передаваемого на грунт давления от здания определяется по формуле
(10)
где Р - давление под подошвой фундамента от внешней нагрузки, кПа;
- те же обозначения, что в пп. 4 и 5;
- коэффициент, учитывающий влияние подушки на напряженное состояние пучинистого грунта, определяется по табл. 3.
Таблица 1
Схемы расчета подъема ненагруженного основания фундамента
Условия увлажнения грунтов по виду рельефа | Расстояние от поверхности грунта до уровня подземных вод, | Ориентировочное значение средней влажности в пределах сезонно- промерзающего слоя, | Формулы для расчета подъема основания | |
1. | Сухие участки- возвышенности, всхолмленные места. | | а) | |
Водораздельное плато. Грунты увлажняются только за счет атосферных осадков. | б) | | ||
2. | Сырые участки - слабо всхолмленные места, пологие склоны с затяжным уклоном; котловины с признаками поверхностного заболачивания. Грунты увлажняются за счет атмосферных осадков и верховодки, частично - подземных вод | | | |
3. | Мокрые участки - пониженные равнины, котловины, межсклоновые низины, заболоченные места. Грунты водонасыщаются за счет атмосферных осадков и подземных вод, включая верховодку. | | | |
Примечания: 1. Значение рассчитывается с учетом прогноза изменения уровня подземных вод;
2. z - наименьшее расстояние, м, от границы сезонного промерзания до уровня подземных вод, при котором эти воды не оказывают влияния на увлажнение промерзающего грунта; значение z определяется по таблице 2.2.

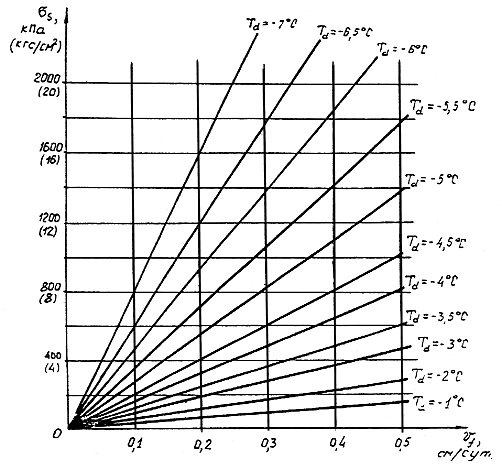

Рис. 1. Значение сопротивления смещению пучинистого грунта относительно подошвы фундамента
7. Относительная деформация пучения основания с учетом жесткости конструкций определяется по формуле
(11)
где - коэффициент, зависящий от отношения
и показателя гибкости К системы основание-фундамент-стена здания, методика расчета которого приведена в Приложении 5; значения
определяются по графику (рис. 2);
q - расчетная нагрузка на основание, кН/м;
L - длина фундамента здания (отсека здания), м.
Остальные значения те же, что и в пп. 5 и 6.
Таблица 2
Значения коэффициента
Площадь подошвы фундамента | ||||||||||
| 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 и более |
0,2 | 0,90 | 0,80 | 0,72 | 0,66 | 0,60 | 0,54 | 0,50 | 0,47 | 0,44 | 0,41 |
0,3 | 0,89 | 0,77 | 0,69 | 0,62 | 0,55 | 0,51 | 0,46 | 0,43 | 0,40 | 0,37 |
0,4 | 0,87 | 0,74 | 0,65 | 0,56 | 0,49 | 0,45 | 0,41 | 0,38 | 0,35 | 0,32 |
0,5 | 0,84 | 0,60 | 0,57 | 0,49 | 0,41 | 0,38 | 0,35 | 0,32 | 0,30 | 0,28 |
0,6 | 0,80 | 0,62 | 0,50 | 0,41 | 0,36 | 0,31 | 0,29 | 0,27 | 0,25 | 0,24 |
0,7 | 0,75 | 0,54 | 0,42 | 0,35 | 0,30 | 0,25 | 0,23 | 0,21 | 0,20 | 0,19 |
0,8 | 0,69 | 0,46 | 0,35 | 0,30 | 0,25 | 0,22 | 0,20 | 0,18 | 0,17 | 0,15 |
0,9 и более | 0,62 | 0,41 | 0,32 | 0,25 | 0,21 | 0,18 | 0,16 | 0,15 | 0,14 | 0,13 |
8. В том случае, когда условия (3.1), (3.2) не выполняются, принимается большая глубина заложения фундамента с повторным расчетом его устойчивости на воздействие касательных сил пучения (1), большая толщина подушки, увеличивается жесткость стены путем устройства железобетонных или армированных поясов, выполняются инженерно-мелиоративные, тепловые и химические мероприятия, направленные на уменьшение влажности окружающего фундамент грунта и глубины его промерзания. Выбор того или иного мероприятия или совокупности их зависит от конкретных условий строительства.
Таблица 3
Значения коэффициента
Отношение толщины подушки к ширине подошвы | Фундамент | |
фундамента | столбчатый | ленточный |
0,00 | 1,00 | 1,00 |
0,25 | 0,95 | 0,90 |
0,50 | 0,70 | 0,80 |
0,75 | 0,50 | 0,70 |
1,00 | 0,35 | 0,60 |
1,25 | 0,25 | 0,50 |
1,50 | 0,20 | 0,40 |
Примечание. Для промежуточных значений коэффициент
определяется по интерполяции.
9. Максимальные значения изгибающего момента М, кН.м, и поперечной силы F, кН, возникающих в системе фундамент-стена здания, определяются по формулам
(12)
(13)
где - то же значение, что в формуле (1) Приложения 5.
Входящие в формулы (12, 13) коэффициенты и
, определяются по графикам (рис. 3 и рис.4).

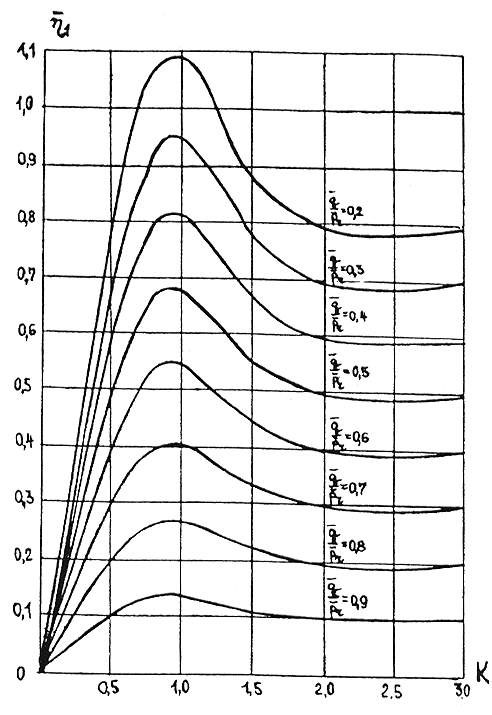

Рис. 2. Зависимость от

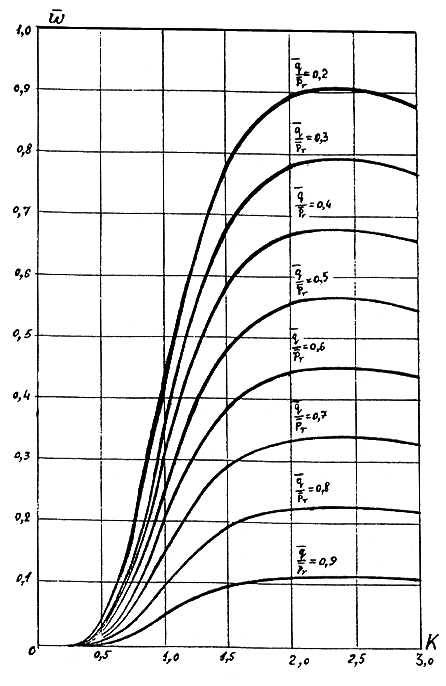

Рис. 3. Зависимость от

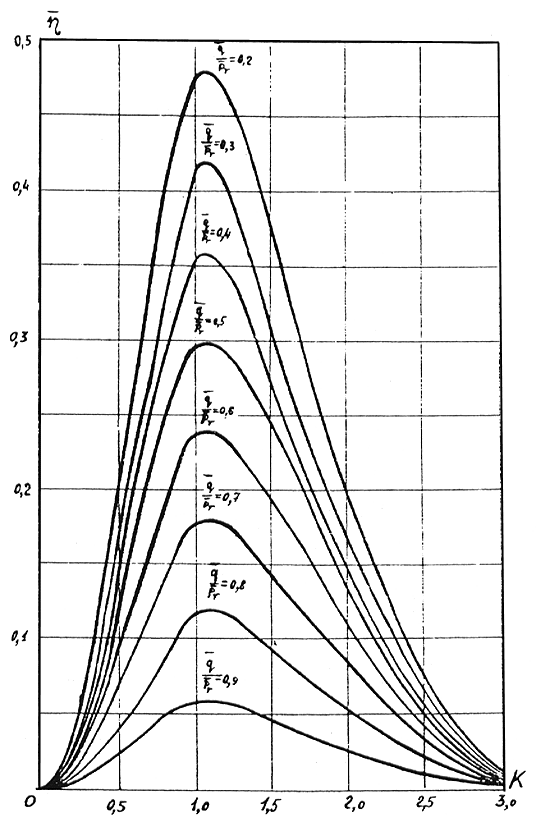

Рис. 4. Зависимость от
10. Изгибающие моменты и поперечные силы в отдельных конструктивных элементах (фундамент, цоколь, стена, пояс) определяются по формулам
