4. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ
НА ЛОКАЛЬНО УПЛОТНЕННОМ ОСНОВАНИИ
4.1. Требования к грунтам и конструкциям фундаментов на локально уплотненном основании
4.1.1. К фундаментам на локально уплотненном основании относятся фундаменты в вытрамбованных (выштампованных) котлованах или траншеях, фундаменты из забивных блоков.
4.1.2. Характерной особенностью указанных типов фундаментов является наличие окружающей их уплотненной зоны грунта, которая формируется при вытрамбовывании или выштамповывании полостей в основании, погружении блоков путем забивки.
4.1.3. Глубину заложения фундаментов следует принимать равной 0,5-1 м.
4.1.4. Фундаменты должны иметь форму усеченной пирамиды с углом наклона граней к вертикали 5-10° и размеры верхнего сечения, большие размеров нижнего сечения.
4.1.5. Применение мелкозаглубленных фундаментов в вытрамбованных (выштампованных) котлованах или траншеях ограничивается следующими грунтовыми условиями: глинистые грунты с показателем текучести 0,2 - 0,7 и песчаные грунты (пылеватые и мелкие, рыхлые и средней плотности) при залегании подземных вод от подошвы фундаментов на расстоянии не менее 1 м.
4.1.6. Применение забивных блоков ограничивается следующими грунтовыми условиями: глинистые грунты с показателем текучести 0,2-0,8 и песчаные грунты (пылеватые и мелкие, рыхлые и средней плотности) при уровне подземных вод, отстоящем от планировочной отметки не менее чем на 0,5 м.
4.1.7. Для увеличения несущей способности фундамента в вытрамбованном котловане или траншее по грунту следует при формировании котлованов (траншей) втрамбовывать в его основание щебень.
4.1.8. Столбчатые фундаменты на локально уплотненном основании на сильно- и чрезмерно пучинистых грунтах с
>0,1 следует жестко соединять между собой фундаментными балками.
4.1.9. Фундаменты в вытрамбованных (выштампованных) траншеях, устраиваемые в пучинистых грунтах с <0,1, допускается не армировать.
4.2. Расчет фундаментов на локально уплотненном основании
4.2.1. Фундаменты следует рассчитывать по несущей способности грунта основания исходя из условия
(4.1)
где N - расчетная нагрузка, передаваемая на столбчатый фундамент или 1 м ленточного фундамента;
- расчетная несущая способность грунта основания столбчатого или 1 м ленточного фундамента, определяемая в соответствии с Приложением 6;
- коэффициент надежности, принимаемый равным 1,4.
4.2.2. Основания фундаментов, устраиваемых на пучинистых грунтах, подлежат расчету по деформациям морозного пучения грунтов. При этом наряду с требованиями п.3.2.2 должно выполняться условие
(4.2)
где
- осадка фундамента после оттаивания грунта;
- подъем фундамента силами пучения.
Расчет деформаций пучения основания выполняется в соответствии с Приложением 6.
5. УКАЗАНИЯ ПО УСТРОЙСТВУ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ
НА ЕСТЕСТВЕННОМ ОСНОВАНИИ
5.1. Работы по подготовке строительных площадок должны выполняться в соответствии с требованиями СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты". Для снижения возможных деформаций от сил морозного пучения грунтов необходимо выполнять инженерно-мелиоративные мероприятия.
5.2. Для устранения замачивания грунта основания на площадках следует устраивать надежный водоотвод атмосферных вод путем своевременного выполнения вертикальной планировки застраиваемой территории. Работы по вертикальной планировке необходимо производить так, чтобы не изменять направление естественных водостоков. Площадкам следует придавать наибольший уклон (не менее 3%) для стока атмосферных вод, а насыпные грунты послойно уплотнять механизмами до плотности не менее 1,6 т/м
и пористости не более 40% (для глинистого грунта без дренирующих прослоек). Следует сохранять на застраиваемой территории растительный покров, являющийся естественным утеплителем грунта; поверхность насыпного грунта покрывать почвенным слоем на 10-15 см и выполнять его задернение. Площадки должны быть надежно ограждены от стока поверхностных вод с соседних участков или прилегающих склонов местности путем устройства берм и водоотводных канав, уклон которых должен быть не менее 5%. При высокой фильтрационной способности грунтов, залегающих с нагорной стороны, следует предусматривать дренаж вокруг здания с отводом воды в пониженную сторону.
5.3. К разработке траншей и котлованов при устройстве мелкозаглубленных фундаментов следует приступать только после того, как на строительную площадку будут завезены фундаментные блоки и все необходимые материалы и оборудование, чтобы процесс возведения фундаментов выполнялся непрерывно, начиная от устройства котлованов и траншей и кончая обратной засыпкой пазух, уплотнением грунта и устройством отмостки. Цель такого требования - комплексно выполнять все работы, не допуская увлажнения грунтов основания.
5.4. Все работы по подготовке площадок, а также по устройству фундаментов на пучинистых грунтах, как правило, следует выполнять в летнее время.
В зимнее время устройство фундаментов (особенно на пучинистых грунтах) требует повышенной культуры производства, технологичности и непрерывности всего процесса работ и приводит к удорожанию их стоимости.
5.5. При необходимости ведения работ в зимнее время грунт в местах устройства траншей и котлованов следует заранее утеплять для защиты от промерзания или произвести искусственное оттаивание.
5.6. Подготовка основания под мелкозаглубленный фундамент состоит из отрывки траншей (котлованов), устройства противопучинистой подушки (на пучинистых грунтах) или выравнивающей подсыпки (на непучинистых грунтах).
При устройстве подушки непучинистый материал отсыпается слоями толщиной не более 20 см и уплотняется катками, площадочными вибраторами или другими механизмами до плотности
.
Зачистку дна траншей допускается не производить, так как песчаные подушки выполняют роль выравнивающей подсыпки.
5.7. Траншеи для ленточных фундаментов следует отрывать узкими (0,8-1,5 м) с тем, чтобы пазухи с наружной стороны здания можно было перекрыть отмосткой и гидроизоляционным материалом.
5.8. После укладки фундаментных конструкций (или бетонирования) пазухи траншей (котлованов) должны быть засыпаны предусмотренным в проекте материалом с обязательным уплотнением.
5.9. Разравнивание и уплотнение материала подушки производится послойно. При ширине траншеи менее 0,8 м разравнивание подушки производится вручную, а уплотнение - с помощью механизмов, технические характеристики которых приведены в Приложении 7, или вручную.
5.10. При высоком уровне подземных вод и наличии на стройплощадке верховодки необходимо предусматривать меры по предохранению материала подушки от заиливания. Для этой цели обычно производят по контуру подушки обработку ее гравелистого или щебенистого материала вяжущими веществами или изолируют подушки от воздействия воды полимерными пленками.
5.11. Песчаную подушку, как правило, следует устраивать в теплое время года. В зимних условиях необходимо исключать смешивание материала засыпки со снегом и мерзлыми включениями грунта.
5.12. При устройстве мелкозаглубленных фундаментов из цементогрунта следует руководствоваться требованиями ВСН 40-88 "Проектирование и устройство фундаментов из цементогрунта для малоэтажных зданий".
5.13. Для отмостки следует применять керамзитобетон с плотностью в сухом состоянии от 800 до 1000 кг/м
. Укладку отмостки можно производить только после тщательной планировки и уплотнения грунта возле фундамента у наружных стен. Ширина отмостки должна обеспечивать перекрытие траншеи с целью исключения попадания в нее ливневых и паводковых вод. Керамзитобетонную отмостку целесообразно укладывать на поверхность грунта с целью меньшего водонасыщения материала. Следует избегать укладки керамзитобетона в отрытое в грунте корыто. Если же по конструктивным соображениям этого избежать нельзя, то необходимо предусмотреть устройство дренажа под отмосткой.
5.14. С целью уменьшения глубины промерзания грунта следует предусматривать задернение участка и посадку кустарниковых насаждений, которые аккумулируют отложения снега. Уменьшение глубины промерзания может быть достигнуто применением утеплителей, укладываемых под отмостку. Для исключения замачивания утеплители могут использоваться, например, в целлофановых мешках в виде матов.
5.15. Запрещается устраивать мелкозаглубленные фундаменты на промороженном основании. В зимнее время допускается устраивать мелкозаглубленные фундаменты только при условии глубокого залегания подземных вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом.
5.16. Мелкозаглубленные фундаменты в основном следует применять в зданиях без подвальных помещений. При использовании мелкозаглубленных фундаментов в зданиях с подвалами необходимо соблюдать требования, изложенные в Приложении 8.
6. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОИЗВОДСТВУ РАБОТ ПРИ УСРОЙСТВЕ
МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ НА ЛОКАЛЬНО
УПЛОТНЕННОМ ОСНОВАНИИ
6.1. Работы по устройству фундаментов в вытрамбованных котлованах и траншеях следует выполнять в соответствии с требованиями главы СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".
6.2. Вытрамбовывание полости в основании производится с помощью навесного оборудования, состоящего из трамбовки, направляющей штанги или рамы, обеспечивающих падение трамбовки строго в одно и то же место; каретки, с помощью которой трамбовка передвигается по направляющей штанге или раме.
6.3. Грузоподъемность механизмов, используемых для вытрамбовывания котлованов, должна быть не менее чем в 2,5 раза больше веса трамбовки.
6.4. При устройстве фундаментов в вытрамбованных котлованах необходимо соблюдать следующие требования:
- бетонирование фундаментов (установка сборных элементов) должно быть закончено не позднее 1 суток после окончания вытрамбовывания;
- при расстоянии в свету между котлованами до 0,8 ширины фундамента вытрамбовывание производится через один фундамент, а пропущенных фундаментов - не менее чем через 3 суток после бетонирования предыдущих.
Примечание. Для предотвращения обрушения стенок готовых котлованов при вытрамбовывании следующих следует применять крепление из инвентарных металлических коробов, повторяющих форму и размеры котлованов и оснащенных системой для поворота их стенок с целью снижения усилий, необходимых для извлечения коробов из котлованов.
6.5. После вытрамбовывания котлованов (траншей) в них укладывается враспор монолитный бетон класса не ниже В15 или устанавливаются с добивкой сборные элементы, имеющие размеры, несколько превышающие размеры котлованов.
6.6. Укладка бетонной смеси и ее уплотнение выполняются в соответствии с проектом производства работ, типовыми технологическими картами и требованиями главы СНиП 3.03.01-87. Бетонная смесь в котлован подается равномерными слоями толщиной, равной 1,25 рабочей части глубинного вибратора. Осадка конуса бетонной смеси должна быть 3-5 см.
Монтаж и устройство верхнего строения начинается после достижения бетоном 70% проектной прочности.
6.7. Выштамповывание котлованов и траншей осуществляется с помощью сваебойных агрегатов, путем погружения в грунт и последующего извлечения из него металлических штампов, имеющих те же размеры, что и возводимые фундаменты.
При устройстве фундаментов необходимо соблюдать требования п.п. 6.4-6.6.
6.8. При вытрамбовывании (выштамповывании) котлованов или траншей, забивке блоков в зимнее время допускается промерзание грунта с поверхности на глубину не более 30 см.
6.9. При промерзании грунта на глубину более 30 см перед началом работ по вытрамбовыванию (выштамповыванию) котлованов или траншей следует производить оттаивание грунта на всю толщину промерзания на площади диаметром, равным 3 размерам трамбовки (штампа) в среднем сечении. Для ленточных фундаментов ширина пятна оттаянного грунта должна быть равной 3 размерам поперечного сечения фундамента в среднем сечении, длина - сумме длины фундамента и удвоенной ширины пятна оттаивания.
6.10. После вытрамбовывания (выштамповывания) котлованов или траншей до проектной отметки они должны закрываться утепленными крышками. Талое состояние грунта на стенках и дне полостей должно сохраняться до бетонирования фундаментов.
6.11. При глубине промерзания грунта более 30 см погружение забивных блоков осуществляется в следующей последовательности: - бурение лидерных скважин на глубину, равную толщине мерзлого слоя грунта; диаметр скважин принимается на 10-20 см больше ширины верхнего обреза блока.
Дальнейшая последовательность погружения блоков устанавливается с учетом свойств грунта основания:
а) для слабых глинистых грунтов с показателем текучести 0,6 и более и рыхлых водонасыщенных пылеватых песков:
- засыпка скважины песком крупным или средней крупности;
- установка блока на точку погружения;
- забивка блока до проектной отметки;
б) для песков средней плотности и глинистых грунтов твердой, полутвердой и тугопластичной консистенции:
- установка блока на точку погружения;
- забивка блока на 0,5-0,7 проектной глубины;
- засыпка песка средней крупности или крупного в пространство между стенками скважины и погружаемым блоком;
- добивка блока до проектной отметки.
Примечание. В случае б) первоначальная забивка блоков производится на большую глубину в более прочных грунтах, на меньшую - в более слабых.
6.12. После бетонирования фундаментов в вытрамбованных (выштампованных) полостях, забивки блоков, грунт вокруг них следует утеплять на весь период производства работ.
Приложение 1
Рекомендуемое
ОПРЕДЕЛЕНИЕ РАСЧЕТНОЙ ПРЕДЗИМНЕЙ
ВЛАЖНОСТИ ГРУНТА
В условиях глубокого залегания подземных вод
, когда грунты сезоннопромерзаюшего слоя
увлажняются преимущественно за счет атмосферных осадков, для долгосрочного прогноза деформаций морозного пучения необходима оценка расчетной предзимней влажности W.
Значение расчетной предзимней влажности определяется по формуле
(1)
где
- средневзвешенное значение влажности грунта в слое , полученное при изысканиях в летне-осенний период;
- расчетное количество осадков, мм, выпавших за летний период
(месяцы), предшествующий моменту проведения изысканий;
- расчетное количество осадков, мм, выпавших за предзимний (до установления среднемесячной отрицательной температуры воздуха) период
(месяцы), равный по продолжительности периоду
; значения и определяются по среднемноголетним данным "Справочника по климату" (Л., Гидрометеоиздат, 1968).
Продолжительность периода , сут., определяется отношением
, при
(2)
где К - коэффициент фильтрации, м/сут.
Ориентировочные значения для отдельных видов пылевато-глинистых грунтов составляют: для супеси - 0,5-1 мес., для суглинков - 2 мес., для глин - 3 мес.
Данные о количестве осадков, мм, выпадающих в Московской области
| Наименование районного центра | Месяцы | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Дубна | 35 | 35 | 37 | 34 | 51 | 68 | 86 | 73 | 64 | 51 | 44 | 42 |
| Егорьевск | 36 | 31 | 35 | 31 | 47 | 62 | 78 | 70 | 55 | 47 | 41 | 40 |
| Кашира | 32 | 26 | 28 | 34 | 53 | 60 | 68 | 64 | 50 | 40 | 39 | 36 |
| Клин | 36 | 33 | 36 | 33 | 50 | 66 | 83 | 71 | 62 | 50 | 44 | 42 |
| Можайск | 34 | 30 | 35 | 33 | 52 | 68 | 79 | 75 | 58 | 50 | 40 | 37 |
| Наро-Фоминск | 31 | 28 | 32 | 34 | 50 | 67 | 80 | 75 | 59 | 54 | 37 | 34 |
| Сергиев Посад | 34 | 32 | 37 | 37 | 51 | 70 | 88 | 75 | 62 | 57 | 44 | 42 |
| Серебряные Пруды | 32 | 28 | 29 | 31 | 49 | 55 | 70 | 63 | 42 | 38 | 39 | 43 |
| Серпухов | 33 | 31 | 36 | 35 | 51 | 60 | 76 | 68 | 54 | 50 | 45 | 43 |
| Солнечногорск | 35 | 31 | 37 | 34 | 51 | 68 | 83 | 75 | 62 | 51 | 42 | 38 |
Приложение 2
Рекомендуемое
ВЫБОР ТИПА МЕЛКОЗАГЛУБЛЕННОГО ФУНДАМЕНТА
1. Предварительный выбор типа мелкозаглубленного фундамента для грунтовых условий Московской области (рис. 1, табл. 1) следует выполнять в соответствии с табл. 2.
2. Из нескольких возможных типов фундамента должен приниматься наиболее реализуемый в конкретных условиях строительства с учетом наличия необходимых средств механизации и оборудования.
Таблица 1
Характерные типы грунтовых условий на территории Московской области
| Тип грунтовых условий | Обозначе ние на схематической карте | Виды и характеристики грунтов | Распространенность | Разновидности грунтов по степени морозной пучинистости | ||
| при уровне подзем- ных вод | при уровне подзем- ных вод | Итого | ||||
| 1 |
| Крупнообломочные грунты (в т.ч. содержащие глинистые фракции); скальные полускальные грунты с поверхности до глубины 2-3 м | 0,3 | 3,1 | 3,4 | Практически непучинистые, слабо- пучинистые |
| 2 |
| Пески (от мелких до крупных) плотные и средней плотности, мощностью 5-6 м | 17,0 | 1,0 | 18,0 | Практически непучинистые, слабо- пучинистые |
| 3 | Глинистые грунты (0 | 26,1 | 36,7 | 62,8 | Средне- пучинистые | |
| 4 |
| Глинистые грунты ( | 2,5 | 1,6 | 4,1 | Сильно- пучинистые |
| 5 |
| Глинистые грунты ( | 9,2 | 2,0 | 11,2 | Сильно- пучинистые, чрезмерно пучинистые |
< 2 м
0,5) с прослойками песка (пылеватого и мелкого) мощностью до 5 м до глубины 5-6 м
0,06), пески (пылеватые и мелкие), рыхлые до глубины 5-6 м
0,75) до глубины 2-4 м

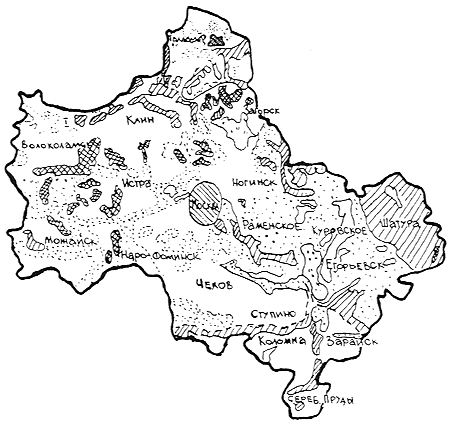

Рис. 1. Схематическая карта грунтовых условий Московской области.
Таблица 2
Рекомендации по выбору типа мелкозаглуленного фундамента в пучинистых грунтах
| Тип грунтовых условий по табл. 1 | Нагрузка на фундамент q, кН/м | Типы мелкозаглубленных фундаментов | |
| 1. При | 2. При | ||
| 1 |
| 1.1.1. Столбчатые (d< | 1.2.1. То же, что и 1.1.1. |
| >40 | 1.1.2. Ленточные (d< | 1.2.2. То же, что и 1.1.2. | |
| 2 |
| 2.1.1. То же, что и 1.1.1. | 2.2.1. То же, что и 1.1.1. |
| >40 | 2.1.2. То же, что и 1.1.2. | 2.2.2. То же, что и 1.1.2. | |
|
| 2.1.3. Ленточные на песчано-гравийных подушках
| 2.2.3. То же, что и 2.1.3. | |
| 3 |
| 3.1.1. Столбчатые на песчано-гравийных подушках
| 3.2.1. То же, что и 3.1.1. |
|
| 3.1.2. Ленточные на песчаных (песчано-гравийных) подушках
| 3.2.2. То же, что и 3.1.2. | |
| >120 | 3.1.3. Забивные блоки ( | 3.2.3.Ленточные в вытрамбованных (выштампованных) траншеях | |
| 4 |
| 4.1.1. То же, что и 3.1.2. | 4.2.1. То же, что и 3.1.2. |
| >100 | 4.1.2. То же, что и 3.1.3. | 4.2.2. То же, что и 3.2.3. | |
| 5 |
| 5.1.1. То же, что и 3.1.2. | 5.2.1. То же, что и 3.1.2. |
| >80 | 5.1.2. То же, что и 3.1.3. | 5.2.2. То же, что и 3.2.3. | |
40
d - глубина заложения фундамента, м;
- толщина подушки, м
Приложение 3
Рекомендуемое
ПРИМЕРЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ МЕЛКОЗАГЛУБЛЕННЫХ
ЛЕНТОЧНЫХ ФУНДАМЕНТОВ
1. Для обеспечения совместной работы элементов мелкозаглубленных ленточных фундаментов следует применять конструктивные решения, приведенные на рис. 1.
2. При строительстве панельных зданий на грунтах с расчетным сопротивлением R
0,15 МПа допускается использовать цокольные панели в качестве мелкозаглубленных фундаментов (рис. 2). При относительной деформации пучения грунта
0,05 цокольные панели следует жестко соединять между собой в двух уровнях с помощью закладных деталей.
3. При строительстве панельных зданий на грунтах с расчетным сопротивлением R<0,15 МПа цокольные панели шириной менее 40 см следует устанавливать на мелкозаглубленные фундаменты из сборных железобетонных элементов (рис. 3). При
>0,05 элементы должны содержать выпуски арматуры, которые соединяются электросваркой или скрутками из проволоки; стыки бетонируются.
4. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с 0,05 < <0,10 следует применять железобетонные плиты, разработанные Мосгипронисельстроем (табл. 1).
5. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с 0,10 следует применять железобетонные блоки (рис. 4) серии 1.110.1-1п (табл. 2).
6. При строительстве на пучинистых грунтах (при >0,05) зданий с мелкозаглубленными столбчатыми фундаментами следует применять фундаментные балки длиной 2400, 2700, 3300, 4000 и 4500 мм, содержащие выпуски арматуры (серия 1.100.1-1п, вып. 2).
7. При устройстве монолитных ленточных фундаментов следует, как правило, применять фундаментные ленты конструкции Мосгипронисельстроя (табл. 3), заполняемые бетоном; при 0,05 фундаменты необходимо армировать.
8. Для уменьшения затрат на устройство фундаментов силами застройщиков следует применять фундаменты из местных строительных материалов, возводимые без привлечения подъемно-кранового оборудования (рис. 5).

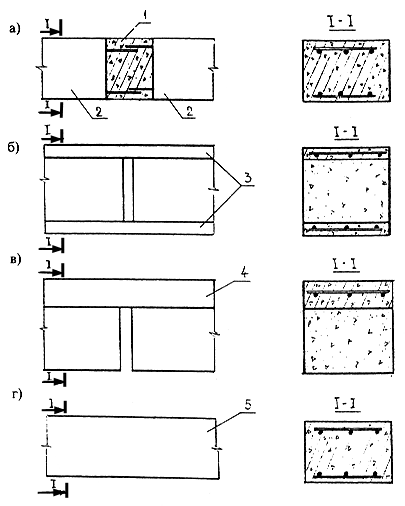

Рис. 1. Конструктивные решения соединений элементов мелкозаглубленных ленточных фундаментов:
а) сборно-монолитный фундамент из железобетонных блоков с выпусками арматуры;
б) фундамент из бетонных блоков с армопоясами;
в) фундамент из бетонных блоков с железобетонным поясом;
г) монолитный железобетонный фундамент.
1 - монолитный бетон; 2 - сборные железобетонные блоки с выпусками арматуры; 3 - армированные пояса; 4 - железобетонный пояс; 5- монолитный железобетон.

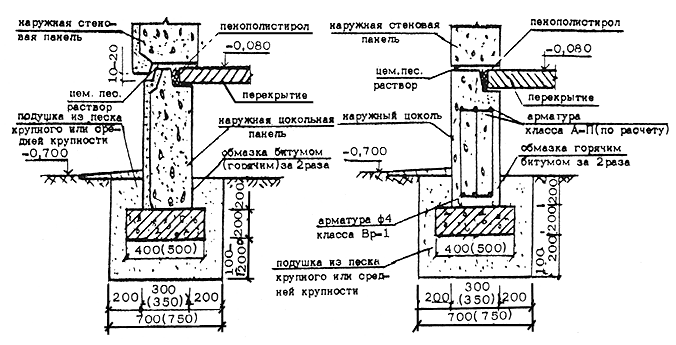

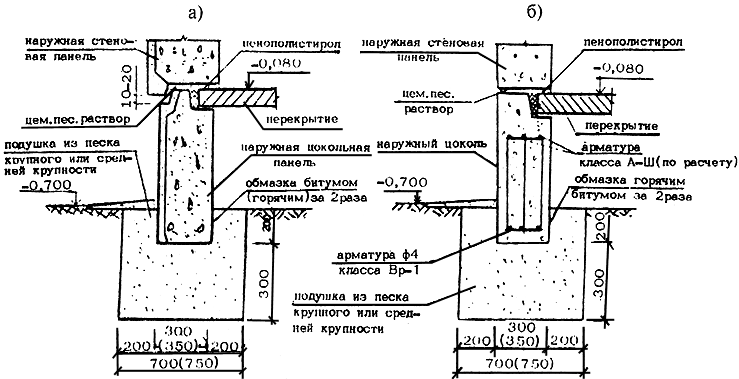

Рис. 2. Примеры использования цокольных панелей в качестве мелкозаглубленных фундаментов:
а) сборная панель;
б) монолитная панель.
Рис. 3. Вариант мелкозаглубенного фундамента из сборных элементов

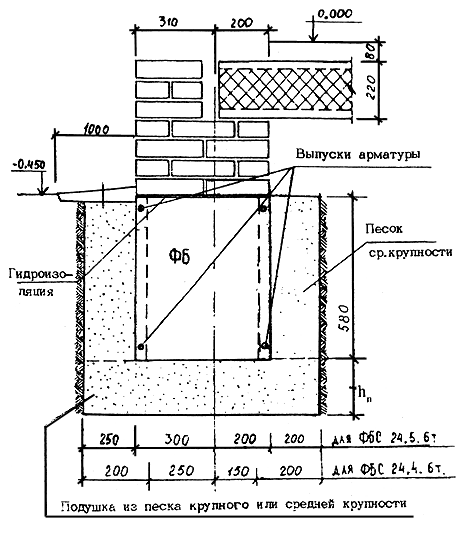

Рис. 4. Вариант мелкозаглубленного фундамента под кирпичный дом при грунтах с 0,10.
Таблица 1
Номенклатура фундаментных плит
| №№ пп | Эскиз | Марка плиты | Размеры, мм | Расход материалов | Масса, т | ||||
| L | b | h | Тяжелыый бетон В15, м | Сталь, кг | |||||
| 1. | ФП 53-5 | 5300 | 500 | 0,53 | 35,7 | 1,32 | |||
| 2. | ФП 53-4 | 5300 | 400 | 0,42 | 36,2 | 1,06 | |||
| 3. | ФП 32-4 | 3200 | 400 | 200 | 0,26 | 23,1 | 0,64 | ||
| 4. | ФП 27-5 | 2700 | 500 | 0,27 | 20,6 | 0,67 | |||
| 5. | ФП 27-4 | 2700 | 400 | 0,22 | 20,3 | 0,54 | |||
| 6. |
| ФП 24-4 | 2400 | 400 | 0,19 | 18,5 | 0,48 | ||
Таблица 2
