ТСН 50-303-99 (ТСН МФ-97 МО) (558568), страница 8
Текст из файла (страница 8)
- наружные грани щелей обрабатываются водостойким полимерным материалом, или устраивается завеса из рулонной гидроизоляционной пленки;
- в щели устанавливаются арматурные каркасы;
- производится бетонирование стен;
- после твердения бетона под прикрытием стен производится разработка грунта в пределах подвала;
- извлекается опалубка;
- пространство между ребрами стены заполняется теплоизоляционным материалом;
- к доскам на ребрах стен подвала с помощью шурупов крепятся листы сухой штукатурки, оргалита или деревянные щиты.

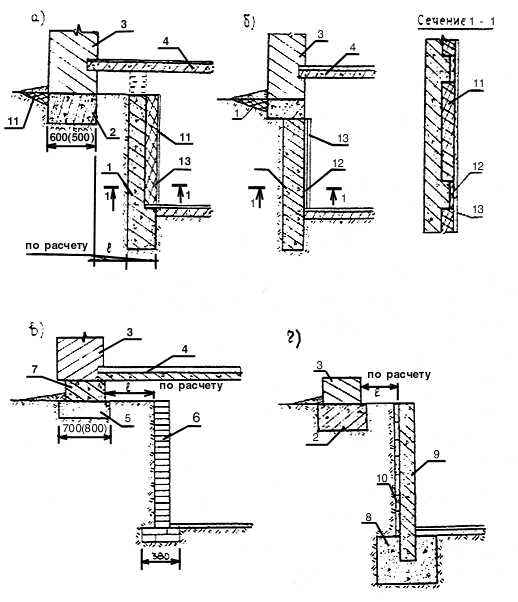

Рис. 1. Конструкции стен подвала
1 - монолитная железобетонная стена подвала с утеплителем;
2 - мелкозаглубленный фундамент;
3 - наружная кирпичная стена;
4 - железобетонная плита перекрытия;
5 - песчаная подушка;
6 - кирпичная кладка;
7 - незаглубленный фундамент;
8 - фундамент из монолитного бетона;
9 - стойки из железобетона или древесины (брус, кругляк);
10 - щиты из досок;
11 - утеплитель;
12 - доска;
13 - сухая штукатурка.
4. При совмещении стены подвала с фундаментом конструктивные элементы должны быть жестко соединены между собой.
5. При монтаже стен подвала из сборных ребристых панелей следует жестко соединять их между собой и обеспечить водонепроницаемость стыковых соединений.
6. Для гидроизоляции фундаментов и стен подвалов, защиты их от коррозии следует применять материалы в соответствии с Приложением 9.
Приложение 9
Рекомендуемое
МАТЕРИАЛЫ ДЛЯ ГИДРОИЗОЛЯЦИИ И АНТИКОРРОЗИОННОЙ ЗАЩИТЫ
СТЕН ПОДВАЛОВ И ФУНДАМЕНТОВ
1. Гидроизоляция стен подвалов и фундаментов
При устройстве стен подвалов и фундаментов необходимо обеспечивать надежную защиту их от подземных вод, которая достигается путем использования эффективных гидроизоляционных материалов, в том числе;
1.1. Мастика пленкообразующая клеящая "Гекопрен" (изготовитель АОЗТ "Смолл", г. Москва), выпускается в готовом виде: напыляется, наливается, приклеивается; удовлетворяет строительным и экологическим требованиям (ГОСТ PRu.9001.1.4.0217).
1.2. Наплавляемый битумно-полимерный "Изопласт-К" (изготовитель АОЗТ "Киришинефтеоргсинтез"), выпускается в рулонах с крупнозернистой или чешуйчатой подсыпкой с лицевой стороны и полимерной легкоплавкой пленкой с нижней стороны полотна - для верхнего слоя ковра (ГОСТ PRu 9001.1.4-0179).
1.3. Рулонный наплавляемый битумно-полимерный "Изопласт-II" с мелкозернистой подсыпкой или полимерной легкоплавкой пленкой с лицевой стороны и полимерной легкоплавкой пленкой с нижней стороны полотна (ГОСТ PRu 9001.1.4-0180).
1.4. Материал "Крома" (изготовитель АООТ "Крома", г. Рыбинск), выпускается в рулонах, состоит из основы (стеклоткань, стеклохолст, ткань или холст), покрытой с двух сторон слоем битумно-вяжущего (битум, минеральный наполнитель и модифицирующие добавки) - ГОСТ PRu 9001.1.4-0103.
1.5. Вулканизированная пленка ЕРДМ (США, Бельгия), выпускается в рулонах, соответствует ГОСТ 2678-94.
1.6. Мембраны Centriflex РСС (Московский филиал голландской фирмы Драй Воркс Интернешнл) - защитное покрытие, эластичное (за счет присутствия акрилатов), на минеральной основе, наносится в 3 слоя обшей толщиной 3-4 мм, обладает хорошей адгезией к мокрой поверхности бетонной конструкции, долговечно (единый Европейский сертификат ISO-901).
1.7. Мембрана Centriflex FC (Московский филиал голландской фирмы Драй Воркс Интернешнл), покрытие на латексно-битумной основе, пластичное; наносится вручную или насосом на сухую поверхность бетона, общая толщина покрытия 3 мм, покрытие долговечно (единый Европейский сертификат ISO-901).
1.8. Ватерплаг (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - быстросхватывающийся состав (смесь гидравлических цементов, кремнистых наполнителей и пластифицирующих добавок) - единый Европейский сертификат ISO-901.
1.9. Торосил (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - смесь портландцементов, отсеянного кремнезема и различных добавок; после перемешивания с питьевой водой или со смесью Акрил 60 и питьевой водой до консистенции строительного раствора легко наносится с помощью специальной кисти Торо, щетки или установки для набрызга (единый Европейский сертификат ISO-901).
1.10. Торосил FС (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - водонепроницаемое покрытие на цементной основе; порошок представляет собой смесь портландцементов, кремнезема и активных добавок; после перемешивания с питьевой водой до консистенции строительного раствора легко наносится на влажную поверхность бетона с помощью кисти Торо, щетки или установки для набрызга (единый Европейский сертификат ISO-901).
2. Антикоррозионная защита стен подвалов и фундаментов
2.1. Защиту от коррозии стен подвалов и фундаментов следует осуществлять применением коррозионно-стойких материалов и выполнением конструкционных требований (первичная защита), а также использованием вторичных способов защиты (нанесение изоляционных покрытий, пропитка бетона, применение электрохимических методов защиты).
2.2. Степень агрессивного воздействия грунтов оценивается по СНиП 2.03.11-85 ниже уровня подземных вод как для жидкой среды, а выше уровня подземных вод - по табл. 1; она может быть слабоагрессивной, среднеагрессивной и сильноагрессивной.
2.3. При проектировании железобетонных конструкций для эксплуатации в агрессивных грунтовых условиях следует нормировать толщину и проницаемость защитного слоя бетона, а также ширину раскрытия трещин (табл. 2) - первичная защита.
2.4. Для бетонных и железобетонных подземных конструкций (стен подвалов и фундаментов) необходимо применять следующие материалы:
- портландцемент, шлакопортландцемент - ГОСТ 10178-76;
- сульфатостойкий цемент - ГОСТ 22266-76;
- песок кварцевый - ГОСТ 10268-80 (отмучиваемых частиц не более 1 %);
- крупный заполнитель из изверженных пород марки не ниже 800 и осадочных пород марки не ниже 600 - ГОСТ 10268-80.
2.5. При проектировании антикоррозионной защиты подземных конструкций следует учитывать степень агрессивности среды, а также толщину конструкций (табл. 3).
2.6. Для повышения стойкости бетонных и железобетонных конструкций в агрессивных условиях эксплуатации рекомендуется использовать химические добавки, снижающие проницаемость бетона и повышающие его химическую стойкость.
Таблица 1
Оценка степени агрессивности воздействия грунтов выше уровня подземных вод
Зона | Показатель агрессивности, мг, на 1 кг грунта | ||||||
влажности по СНиП 11-3-79 | сульфатов в пересчете на | хлоридов в пересчете на Сl для бетонов на | Степень агрессивного воздействия грунта на | ||||
портландцементе по ГОСТ 10178-76 | портландцементе по ГОСТ 10178-78 с содержанием | Сульфатостойких цементах по ГОСТ 22266-76 | портландцементе, шлакопортландцементе по ГОСТ 10178-76 и сульфатостойких цементах по ГОСТ 22266-76 | бетонные и железобетонные конструкции | |||
Св. 500 до 1000 | Св. 3000 до 4000 | Св. 6000 до 12000 | Св. 400 до 750 | Слабоагрессивная | |||
Сухая | Св. 1000 до 1500 | Св. 4000 до 5000 | Св. 12000 до 15000 | Св. 750 до 7500 | Среднеагрессивная | ||
Св. 1500 | Св. 5000 | Св. 15000 | Св. 7500 | Сильноагрессивная | |||
Нормальная | Св. 250 до 500 | Св. 1500 до 3000 | Св. 3000 до 6000 | Св. 250 до 500 | Слабоагрессивная | ||
и влажная | Св. 500 до 1000 | Св. 3000 до 4000 | Св. 6000 до 8000 | Св. 500 до 5000 | Среднеагрессивная | ||
Св. 1000 | Св. 4000 | Св. 8000 | Св. 5000 | Сильноагрессивная |
Примечания.
1. Показатели агрессивности по содержанию хлоридов учитываются только для железобетонных конструкций независимо от марки бетона по водонепроницаемости. При одновременном содержании сульфатов их количество пересчитывается на содержание хлоридов умножением на 0,25 и суммируется с содержанием хлоридов.
2. Показатели агрессивности по содержанию сульфатов приведены для бетона марки по водонепроницаемости W4. При оценке I степени агрессивного воздействия на бетон марки по водонепроницаемости W6 показатели следует умножить на 1,3; для бетона марки по водонепроницаемости W8 - на 1,7.
Таблица 2
Требования к железобетонным конструкциям при воздействии агрессивных сред
Степень агрессивного воздействия среды | Категория требований к трещиностойкости и предельно допустимая ширина непродолжительного и продолжительного раскрытия трещин, мм, в зависимости от группы арматурной стали | Толщина защитного слоя не менее, мм | Марки по водонепроницаемости бетона, не менее, в зависимости от группы арматурной стали | ||||
I | II | III | I | II | III | ||
Слабоагрессивная | 3/0,2 (0,15) | 3/0,15 (0,10) | 2/0,1 | 20 | W4 | W6 | W6 |
Среднеагрессивная | 3/0,15 (0,1) | 3/0,1 (0,05) | 1/- | 30 | W6 | W6 | W6 |
Сильноагрессивная | 3/0,15 (0,1)* | 2/0,05 | не допускается к применению | 30 | W6 | W6 | - |
___________________
*- Над чертой - категория требований к трещиностойкости, под чертой - допустимая ширина непродолжительного и продолжительного (в скобках) раскрытия трещин.
Таблица 3
Защита наружных поверхностей подземных бетонных и железобетонных конструкций
Толщина | № | Защитное покрытие при степени агрессивности воздействия среды | |||||
подземных конструкций | варианта | группа покрытия | слабая | группа покрытия | средняя | группа покрытия | сильная |
I | I | Битумно-латексные эмульсии | II | Битумные покрытия холодные и горячие | III | Полимерные покрытия на основе лака ХП-734 | |
Свыше | 2 | II | Битумно-латексные покрытия и мастики | II | Битумно-латексные мастики | III | То же, на основе полиизоцианата К |
0,5 м | 3 | II | Битумно-полимерные покрытия и мастики | II | Битумно-полимерные покрытия и мастики | III | Оклеечные битумные рулонные материалы с защитной стенкой |
4 | II | Битумные покрытия холодные и горячие | III | Асфальтовые мастики холодные и горячие | III | Полимеррастворы на основе термореактивных синтетических смол | |
1 | II | Битумно-латексные мастики | III | Асфальтовые мастики холодные и горячие | IV | Полимерные покрытия эпоксидные | |
2 | II | Битумные покрытия горячие | III | Полимерные покрытия на основе лака ХП-734 | III | Оклеечные битумные рулонные материалы с защитной стенкой | |
Менее | 3 | II | Битумно-полимерные покрытия | III | То же, на основе полиизоцианата К | IV | Оклеечные полимерные рулонные материалы |
0,5 м | 4 | III | Оклеечные битумные рулонные материалы с защитной стенкой | IV | Полимерные покрытия, армированные стеклотканью | ||
5 | III | Полимеррастворы на основе термореактивных синтетических смол |
Примечание: Необходимость гидроизоляции от увлажнения неагрессивными водами подземных бетонных и железобетонных конструкций определяется по специальным нормативным документам. Гидроизоляционные покрытия могут одновременно служить средством защиты конструкций от коррозии, если они обладают необходимой химической стойкостью в агрессивных средах.
