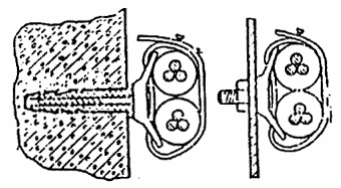

Рис. 19. Крепление кабелей полосками-пряжками У651 на закрепах У630.
Рис. 20. Крепление кабелей лентой К226 с кнопками К227 на закрепах У630.
6-17. Закрепы У630 на бетонных и кирпичных основаниях следует крепить дюбелями-гвоздями ручной забивки, капроновыми дюбелями У656, У658, У678 с шурупами.
6-18. Закрепы У630 и скобы К720 — К730 допускается крепить по металлическим основаниям винтами.
6-19. Расстояние между точками крепления кабелей на прямых горизонтальных и вертикальных участках не должно быть более 500 мм (рис. 18).
В местах поворота трассы кабели должны крепиться дополнительно. Расстояние от начала изгиба кабеля до ближайшей точки крепления должно быть равно 10 — 15 мм. При вводе в ответвительную коробку кабель закрепляют на расстоянии не более 100 мм от ее края.
6-20. Внутренний радиус изгиба небронированных кабелей должен быть не менее шести наружных диаметров кабелей.
6-21. Свинцовая оболочка кабелей под металлическими скобами или полосками должна быть защищена эластичными изолирующими прокладками (например, поливинилхлоридным пластикатом, электрокартоном и т. п.). Прокладки должны выступать из-под скобок или полосок на 1,5 — 2 мм с обеих сторон. Крепление кабелей с оболочкой из поливинилхлоридного пластиката или из резины на основе полихлоропренового каучука выполняется без прокладок под скобками.
6-22. Прокладка небронированных кабелей осветительных сетей может выполняться на перфорированных лотках К60У и К61У. Лотки должны иметь покрытие, стойкое к воздействию окружающей среды.
6-23. Перфорированные лотки выпускаются секциями длиной 2 м и имеют соединительные угольники, посредством которых они соединяются между собой и крепятся к основанию винтами с гайками М8.
6-24. Монтаж осветительных сетей небронированными кабелями на лотках выполняют в две стадии:
а) в мастерских электромонтажных заготовок (МЭЗ) на основании ИПР и по произведенным натурным замерам лотки собирают в комплектные узлы и комплектные линии, которые затем разбирают на транспортабельные участки.
Выбор комплектных линий в зависимости от условия прокладки кабелей следует производить по действующему типовому проекту.
Предварительно заготовленные кабели и ответвительные коробки закрепляют на лотках, при этом длина кабеля должна быть достаточной для прокладки между двумя ответвительными коробками с учетом ввода в коробку и запаса на два ¾ три пересоединения. Рекомендуется при заготовке комплектных линий по возможности вводить концы кабелей в ответвительные коробки;
б) в монтажной зоне выполняют монтаж собранных узлов, подвесов со светильниками и коробками; соединение и ответвление жил кабелей и проводов в коробках согласно схеме, а также окончательное закрепление кабелей к лоткам. Наружные размеры кабелей на напряжение 660 В, удовлетворяющие их вводу в отверстия рожков коробок, приведены в табл. 3.
Таблица 3
Наружные размеры кабелей на напряжение 660 В для ввода в коробку У409
| Эскизы | Сечение | Кабели | ||||||||||||||||
| сечения кабеля, | жил кабеля, | ВРГ АВРГ1 | СРГ АСРГ1 | ВВГ АВВГ1 | НРГ АНРГ1 | |||||||||||||
| мм | мм | а | d | а | d | а | d | d | ||||||||||
| 2х1,5 | 10,8 | 7,4 | 8,7 | 5,3 | 10,4 | 7,0 | ¾ | |||||||||||
| 2х2,5 | 11,6 | 7,8 | 9,5 | 5,7 | 11,2 | 7,4 | ¾ | |||||||||||
|
| 2х4 | 12,4 | 8,2 | 10,3 | 6,1 | 12,0 | 8,8 | ¾ | ||||||||||
| 2х6 | 13,4 | 8,7 | 11,3 | 6,6 | 13 | 8,3 | — | |||||||||||
| 2х1,5 | ¾ | ¾ | ¾ | ¾ | ¾ | ¾ | 10,8 | |||||||||||
|
| 2х2,5 | ¾ | ¾ | ¾ | ¾ | ¾ | ¾ | 11,6 | ||||||||||
| 2х4 | ¾ | ¾ | ¾ | ¾ | ¾ | ¾ | 12,4 | |||||||||||
| 2х6 | ¾ | ¾ | ¾ | ¾ | ¾ | ¾ | 13,4 | |||||||||||
| 3х1,5 | ¾ | 11,3 | ¾ | 9,8 | ¾ | 11,7 | 11,3 | |||||||||||
|
| 3х2,5 | ¾ | 12,2 | ¾ | 10,7 | ¾ | 12,6 | 12,3 | ||||||||||
| 3х4 | ¾ | 13,1 | ¾ | 11,6 | ¾ | 13,4 | 13,1 | |||||||||||
| 3х6 | ¾ | 14,1 | ¾ | 12,6 | ¾ | 14,5 | 14,1 | |||||||||||
| 4х1,5 | ¾ | 12,1 | ¾ | 10,5 | ¾ | 12,6 | 12,1 | |||||||||||
|
| 3х2,5+1х1,5 | ¾ | 13,2 | ¾ | 11,7 | ¾ | 13,6 | 13,2 | ||||||||||
| 3х4+1х2,5 | ¾ | 14,1 | ¾ | 12,6 | ¾ | 14,5 | 14,1 | |||||||||||
| 3х6+1х4 | ¾ | 15,3 | ¾ | 13,8 | ¾ | 15,7 | 15,3 | |||||||||||
1 Минимальное сечение кабелей с алюминиевыми жилами 2,5 мм2.
6-25. Лотки К60У, К61У следует крепить к кирпичным и бетонным основаниям дюбелями с распорной гайкой К436 или капроновыми дюбелями У658 с шурупами через отверстия в соединительных угольниках.
6-26. Лотки К60У, К61У, прокладываемые, по металлическим основаниям, должны закрепляться по краям секций.
Допускается крепление лотков на металлических основаниях винтами.
6-27. Лотки, прокладываемые под перекрытиями, имеющими выступающие балки, должны быть жестко закреплены на балках, а также к перекрытиям в местах соединения секций, если расстояния пролетов между балками превышают 2 м.
6-28 Кабели на лотках можно крепить лентой К226 с кнопками К227 или металлическими полосками шириной 8 ¾ 9 мм.
6-29. Допускается совместная прокладка кабелей сети освещения с силовыми сетями на лотках К420, К422.
6-30. Проходы кабелей сквозь стены следует выполнять в соответствии с указаниями разд. 5.
Тросовые проводки
6-31. Во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг и В-IIа для осветительных сетей допускается применять тросовые проводки.
6-32. В качестве несущих тросов для монтажа осветительных сетей открыто прокладываемых кабелей должны примениться: проволока стальная низкоуглеродистая общего назначения по ГОСТ 3282-74, катанка по ГОСТ 14085-68 диаметром не менее 6 мм, проволока стальная для ВЛ диаметром не менее 6,8 мм по ГОСТ 5800-51 или трос, оцинкованный ЛК-0 диаметром не менее 5,2 мм по ГОСТ 3062-69 (табл. 4).
Таблица 4
Выбор несущих тросов или проволоки
| Материал | Диаметр, мм | Площадь сечения, мм2 | Предел прочности, кН/мм2 | Допустимая нагрузка, кН | Допустимая нагрузка с коэффициентом запаса З, кН | Максимально допустимое усилие натяжения, кН |
| Проволока стальная | 6,0 | 28,27 | Не | 11,3 | 3,8 | 2,6 |
| низкоуглеродистая | 7,0 | 34,48 | менее | 15,4 | 5,1 | 3,6 |
| общего назначения по ГОСТ 3282-74 | 8,0 | 50,27 | 0,40 | 20,1 | 6,7 | 4,7 |
| Катанка по ГОСТ | 6,0 | 28,27 | Не | 11,3 | 3,8 | 2,9 |
| 14085-68 (сортамент | 6,3 | 31,17 | менее | 12,5 | 4,2 | 2,9 |
| 2590-71) | 7,0 | 34,48 | 0,40 | 15,4 | 5,1 | 3,6 |
| 8,0 | 50,27 | 20,1 | 6,7 | 4,7 | ||
| Проволока стальная | 6,8 | 24,60 | Не | 15,0 | 5,3 | 3,7 |
| для ВЛ по ГОСТ 5800-51 | 7,5 | 34,40 | менее 0,65 | 22,4 | 7,5 | 5,2 |
| Трос ЛК-0 по ГОСТ | 5,2 | 16,16 | Не | 20,8 | 6,9 | 4,8 |
| 3062-69 | 5,5 | 18,10 | менее | 23,3 | 7,8 | 5,4 |
| 6,1 | 22,31 | 1,40 | 28,7 | 9,6 | 6,7 | |
| 6,7 | 26,96 | 34,7 | 1,2 | 8,1 | ||
| 7,3 | 32,05 | 41,3 | 1,4 | 9,6 |
Проволока стальная низкоуглеродистая, катанка и проволока стальная для ВЛ, предварительно очищенные до блеска, должны иметь стойкое к окружающей среде лакокрасочное покрытие или горячее покрытие из поливинилхлорида.
