д) искусственного закрепления части грунта ниже существующих фундаментов (см. разд. 3.4).
3.8.14. С целью уменьшения осадок уширяемых фундаментов, а также новых фундаментов рекомендуется производить обжатие грунтов основания до включения их в работу (рис. 3.24,б).
3.8.15. Частичную замену кладки существующих фундаментов после разборки надфундаментных конструкций следует осуществлять так, чтобы не нарушить уплотненное в процессе эксплуатации основание. Для этого рекомендуется сохранять нижнюю часть фундаментов, которую объединять и при необходимости усиливать монолитным железобетоном.
3.8.16. Увеличения прочности фундаментных плит, ленточных и отдельных фундаментов рекомендуется достигать бетонированием стаканной части или обетонкой стен ленточных фундаментов, которая приводит к уменьшению выноса их консольной части и, следовательно, изгибающего момента.
3.8.17. В случае необходимости заглубления подвалов, замены сгнивших деревянных ростверков, верхней части свай или лежней, иногда может назначаться увеличение глубины заложения существующих фундаментов. Новую часть фундаментов (плит, ростверков) рекомендуется выполнять из монолитного бетона.
Если увеличение глубины заложения предусматривается без разборки надфундаментных конструкций, в проекте должно предусматриваться временное крепление, частично снимающее нагрузку с фундамента.
3.8.18. При значительном увеличении нагрузки и при наличии слабых грунтов в основании при примыкании к существующим зданиям, полная сохранность которых должна быть обеспечена, рекомендуется усиление фундаментов с пересадкой их на сваи.
Сваи могут применяться буронабивные, буроинъекционные или вдавливаемые. Последние могут состоять из отдельных звеньев, последовательно погружаемых. Устройство буроинъекционных свай можно совместить с цементацией тела фундамента без применения железобетонной обоймы.
3.8.19. При невозможности достижения допустимой относительной неравномерности осадок новых и существующих фундаментов за счет увеличения площади подошвы целесообразно применять буроинъекционные или другие сваи или закрепление грунта основания.
3.8.20. При недостаточной прочности тела фундаментов целесообразно применять железобетонную обойму и использовать инъектирование в кладку цементного раствора и т.п. В случае необходимости может быть предусмотрено одновременное устройство обоймы и укрепление кладки инъектированием.
Для небольших участков недостаточно прочной кладки должна быть предусмотрена их замена.
3.8.21. В рабочих чертежах фундаментов, предусматривающих увеличение площади подошвы, глубины заложения существующих фундаментов или устройство новых, кроме сведений, предусмотренных в разд. 3.1, должны быть сделаны подробные указания о порядке выполнения работ, обеспечивающих сохранность конструкций реконструируемого здания или сооружения.
3.9. Подпорные стены
Общие положения
3.9.1. В условиях строительства гражданских зданий подпорные стены назначаются для ограждения террас, уступов планировки и ограждения котлованов на время производства работ. К подпорным стенам относятся стены фундаментов, ограждающие заглубленные помещения зданий и сооружений.
3.9.2. Проектирование подпорных стен должно производиться с учетом требований соответствующих глав СНиП, "Руководства по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства" (ЦНИИПромзданий Госстроя СССР) и настоящих ТСН.
3.9.3. Подпорные стены, выполняемые способом "стена в грунте", должны проектироваться в соответствии с разд. 3.10 настоящих ТСН.
3.9.4. Планировка поверхности у верха подпорных стен должна назначаться, как правило, с уклоном от стены, с отводом воды за призму обрушения (величина уклона принимается с учетом осадок подпорной стены и примыкающих к террасам и стилобатам зданий). В случаях невозможности отвода воды от стенки, на верхнем уровне назначается карниз со слезником (рис. 3.25) и устройства, гарантирующие от попадания воды за стенку (асфальтирование поверхности или асфальтовая гидроизоляция под плитным покрытием).
Рис.3.25. Подпорная стенка со слезником:
1 - песчаная засыпка; 2 - глинистый грунт
3.9.5. Подпорные стены проектируются массивные, тонкие и заделанные в основание или уголковые. С целью лучшего использования материала сечение массивных и уголковых стен следует назначать сужающимися кверху или уступчатыми (рис. 3.26).

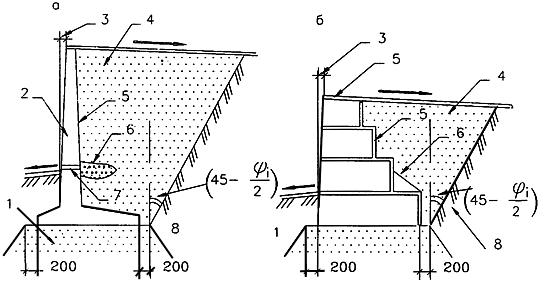

Рис.3.26. Схемы устройства подпорных стен:
а - из монолитного железобетона; б - из сборных (бетонных) блоков;
1 - песчаная или щебеночная подушка; 2 - подпорная стена;
3 - строительный наклон; 4 - засыпка песком; 5 - гидроизоляция;
6 - дренаж; 7 - дренажные отверстия; 8 - естественный грунт
3.9.6. Подпорные стены ограждения котлованов на время производства работ рекомендуется делать, как правило, из металлического шпунта с последующим извлечением. Ограждение котлованов, оставляемое в грунте, можно делать из железобетонных шпунтовых свай (шпунта) или выполнять способом "стена в грунте".
При небольшой глубине котлованов ограждение может быть назначено из деревянного шпунта.
3.9.7. Подпорные стены, ограждающие подвалы зданий, являющиеся частью фундаментов, рекомендуется делать из сборных бетонных блоков или панелей с облицовкой в пределах цоколя.
В зонах примыкания к существующим зданиям при глубине новых подвалов (котлованов) больше глубины заложения существующих фундаментов ограждения, а также стены отдельных сооружений, заглубленных в грунт более 5 м, рекомендуется делать железобетонными, способом "стена в грунте" (см. разд. 3.10).
3.9.8. Подпорные стены, ограждающие стилобаты, террасы и уступы планировки, целесообразно предусматривать из монолитного бетона или железобетона или сборные из бетонных стеновых блоков (фундаментных). Сборные стены из бетонных блоков могут иметь армирование в швах, в зависимости от расчетной схемы.
Подпорные стены, имеющие архитектурное оформление в виде облицовки естественными или искусственными плитами, рекомендуется делать из монолитного железобетона.
Расчет подпорных стен
3.9.9. Расчет подпорных стен производится по первой и второй группам предельных состояний.
Усилия определяются в зависимости от принятой расчетной схемы по формулам, приведенным в прил. 1 СНиП 2.02.03-85, "Руководстве по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства", "Руководстве по проектированию сооружений и противофильтрационных завес, устраиваемых способом "стена в грунте" и др., а также в настоящих ТСН.
3.9.10. Нагрузку на поверхности земли рекомендуется принимать в соответствии с разд. 4 "Руководства по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства".
Нагрузка на террасах, стилобатах при невозможности въезда на них транспорта должна приниматься по СНиП 2.01.07-85 (толпа людей, складирование товаров на разгрузочных площадках магазинов, платформах складов и т.п.).
В остальных случаях, включая расчет стен подвалов, при отсутствии в здании данных о конкретных нагрузках расчетная нагрузка должна приниматься равномерно распределенной, равной 10 кПа, которая включает в себя автомобильную нагрузку Н-10.
3.9.11. Для подпорных стен, имеющих архитектурное значение, обязательно должен проводиться расчет по деформациям с определением разности осадок основания в поперечном и продольном направлениях и крена. Предельная величина крена i = 0,005.
В проекте следует назначать строительный наклон стены обычно в сторону засыпки, который по верху стены должен быть не менее 20 мм.
3.9.12. Стены подвалов зданий необходимо проверять на устойчивость в период эксплуатации и в процессе производства работ.
Требования по обеспечиванию устойчивости стен подвалов в процессе производства работ должны приводиться в чертежах фундаментов.
3.9.13. Для обеспечения устойчивости тонких стен (уголковых, шпунта, "стена в грунте") могут назначаться контрфорсы, грунтовые анкера или распорки.
При наличии дополнительных опор и для коротких стен расчетная схема принимается в зависимости от расположения опор. Для стен подвалов при соотношении длины к высоте более 2 рекомендуется принимать заделку стены в уровне сопряжений с плитой частью фундамента или в уровне подошвы фундамента и шарнирную опору в уровне перекрытия над подвалом. При более частом примыкании поперечных стен может учитываться работа стены на изгиб в горизонтальном направлении.
Конструкция подпорных стен
3.9.14. Глубину заложения подпорных стен, стилобатов, террас и уступов от планировки рекомендуется назначать 0,6-0,9 м с устройством тщательно уплотненной подушки из крупного или среднезернистого песка, гравийно-песчаной смеси или щебня. Низ подушки должен назначаться на глубине промерзания грунта или в зависимости от залегания грунта, принятого за основание. Размеры подушки в плане должны соответствовать в условиях слабых грунтов указаниям разд. 3.4. При наличии грунтовых вод выше подошвы подушки ее необходимо дренировать.
3.9.15. Температурные швы в подпорных стенах назначаются в зависимости от конфигурации в плане, но не реже, чем через 40 м.
3.9.16. Все вертикальные швы кладки подпорных стен из бетонных блоков должны быть тщательно заполнены раствором. Со стороны гидроизоляции швы необходимо затирать цементным раствором, углы уступов и в поворотах стены закруглять; при оклеечной изоляции радиус закругления должен быть не менее 100 мм, при обмазочной - 50 мм.
Облицовка поверхностей плитами из естественного камня или керамики по фасаду должна иметь горизонтальные и вертикальные швы толщиной не более 10 мм с полным заполнением раствором швов и пространства между плитами и конструкцией стены, которое должно быть более 10 мм.
3.9.17. Поверхности подпорных стен со стороны засыпки должны защищаться гидроизоляцией. При неагрессивных грунтовых водах допускается обмазка горячим битумом два раза. Низ гидроизоляции должен быть на 500 мм ниже пристенного дренажа (рис. 3.26). Верхняя плоскость стенки должна гидроизолироваться цементным раствором с железением или облицовкой.
Дренаж (рис. 3.26) рекомендуется делать в уровне нижней площадки, с выпуском воды на поверхность планировки или ниже в ливневую канализацию. Дренаж выполняется из щебня или гравия с продольным уклоном к водоотливным устройствам.
3.9.18. Обратную засыпку пазух подпорных стен необходимо делать из чистого крупного или средней крупности песка, с тщательным уплотнением (коэффициент уплотнения 0,95).
При устройстве подпорных стен в глинах, суглинках или супесях расстояние от наружной поверхности стены и от планировки нижней площадки до поверхности пылевато-глинистого грунта, особенно сильнопучинистого, и подошвы стенки должно быть не менее глубины промерзания
(рис. 3.25).
3.10. Конструкции, устраиваемые способом "стена в грунте"
Общие положения
3.10.1. Проектирование подземных конструкций, устраиваемых способом "стена в грунте", должно выполняться в соответствии с рекомендациями "Руководства по проектированию стен сооружений и противофильтрационных завес, устраиваемых способом "стена в грунте"* и настоящих ТСН.
__________
* В дальнейшем конструкции, устраиваемые способом "стена в грунте", именуются для краткости - "стена в грунте".
3.10.2. "Стена в грунте" представляет собой бетонную или железобетонную конструкцию, устраиваемую в узких траншеях шириной до 800 мм и глубиной обычно до 30 м под защитой глинистого раствора.
3.10.3. Применение способа "стена в грунте" рекомендуется для устройства подземных помещений различного назначения (глубоких подвалов и подземных этажей), фундаментов, особенно при строительстве в стесненных условиях и примыканиях к существующим зданиям и сооружениям, ограждений котлованов глубиной более 5 м.
3.10.4. Стены подземных сооружений, выполняемые способом "стена в грунте", должны, как правило, заглубляться в водоупорный слой грунта, что дает возможность полностью отказаться от открытого водоотлива или водопонижения.
В гидрогеологических условиях С.-Петербурга в качестве водоупора могут быть использованы кембрийские глины, моренные суглинки, ленточные глины и суглинки при наличии пригрузки грунта больше величины гидростатического давления в прослоях песка и супеси в ленточных отложениях.
3.10.5. Для подземных сооружений, возводимых способом "стена в грунте", инженерно-геологическое строение и гидрогеологические условия площадки должны быть изучены на глубину не менее чем на 10 м ниже подошвы стены.
