3.7.22. Расчет естественного основания проектируемых фундаментов, располагаемых возле существующих зданий или сооружений, должен выполняться по указаниям разд. 3.2 и настоящего раздела. Кроме того, должен производиться расчет оснований по устойчивости и деформации существующих зданий.

3.7.23. При определении расчетом осадок оснований нового здания обязателен учет уплотненного состояния грунтов от давления существующих зданий и сооружений, которые существовали на застраиваемом участке или подлежат сносу. Обязательно следует производить проверку разности осадок (перекоса) на примыкающем к существующему зданию участке.

3.7.24. Определение дополнительной осадки основания существующих зданий рекомендуется выполнять методом суммирования, методом ограниченной сжимаемой толщи или численными методами, при этом (в запас) жесткость коробки существующих зданий не учитывается.

3.7.25. Расчет дополнительных осадок оснований существующих зданий или сооружений должен производиться, исходя из условия:

, (3.15)

где - дополнительная осадка существующего здания от загружения соседнего участка возводимым зданием или сооружением;

- предельно допустимая величина дополнительной деформации основания, устанавливаемая по указаниям п. 3.7.26 и данным технического обследования существующего здания.

В необходимых случаях должна включать осадку, вызванную отклонением шпунта в сторону проектируемого котлована.

3.7.26. Для существующих зданий постройки более 10 лет, величины предельно допустимых дополнительных осадок оснований (рис. 3.19) не должны превышать значений, приведенных в табл. 3.7, установленные по данным многочисленных многолетних натурных наблюдений.

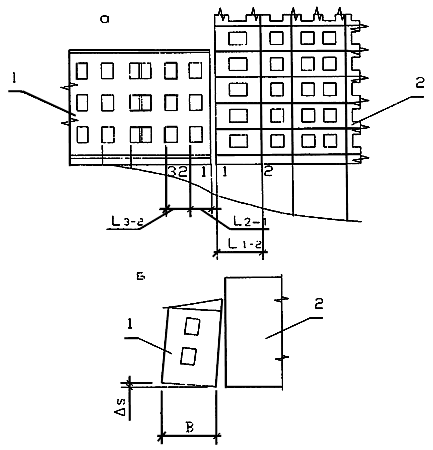

Рис.3.19. Дополнительные осадки существующих фундаментов,
около которых возводятся новые сооружения:

а - примыкание к торцу здания; б - примыкание к продольной стене;
1 - существующее здание; 2 - возводимое здание

3.7.27. Для зданий, возводимых в несколько очередей, величины дополнительных осадок для ранее построенных фундаментов, устанавливаемые расчетом, не должны превышать значений, указанных в табл. 3.7.

Для типов зданий, не вошедших в табл. 3.7, предельные деформации устанавливаются по прил. 4 СНиП 2.02.01-83 с коэффициентом 0,5.

3.7.28. Дополнительные неравномерности осадки - перекос смежных точек в зоне примыканий устанавливается по формуле

, (3.16)

где - дополнительная осадка существующего фундамента по оси, крайней к зоне примыкания;

- дополнительная осадка точки фундамента, удаленной на расстояние (см. рис. 3.19,а).

Расстояние рекомендуется устанавливать для зданий:

а) с продольными несущими стенами - от оси крайнего фундамента до оси ближайшего проема;

б) с поперечными стенами - равными расстоянию до оси соседней поперечной стены;

в) каркасных - равным шагу колонн каркаса.

3.7.29. При примыкании к продольной стене узкого здания и возможности его поворота развивается дополнительный крен, определяемый по формуле

, (3.17)

где - разность дополнительных осадок двух продольных стен существующего здания;

- ширина (в осях) существующего здания.

Дополнительный крен следует суммировать с фактическим креном существующего здания, который устанавливается при инженерных изысканиях.

3.7.30. Минимальное удаление нового фундамента от существующего, на основе которого назначается вылет консолей в зонах примыкания, рекомендуется устанавливать расчетом (методом проб). При этом необходимо обеспечить соблюдение требований табл. 3.7.

3.7.31. Глубина погружения разъединительных шпунтовых стенок ( ) должна устанавливаться расчетом так, чтобы силы отрицательно направленного трения в сжимаемых грунтах обеспечивали неподвижность стенки. При этом предусматриваются следующие случаи:

а) нижние концы шпунта погружены в относительно малосжимаемые грунты (рис. 3.20,а) Е > 20 МПа;

, (3.18)

б) то же в среднесжимаемые грунты (рис. 3.20,б);

, (3.19)

где - расчетное сопротивление i-го слоя грунта по боковой поверхности шпунта, принимаемое по СНиП 2.02.03-85 или по табл. 4 приложения 3 ТСН в пределах толщины слоев h₁;

- толщины слоев грунта, получающих уплотнение (дающих осадку);

d_ch - глубина погружения шпунтовой стенки, считая от подошвы фундамента нового здания.

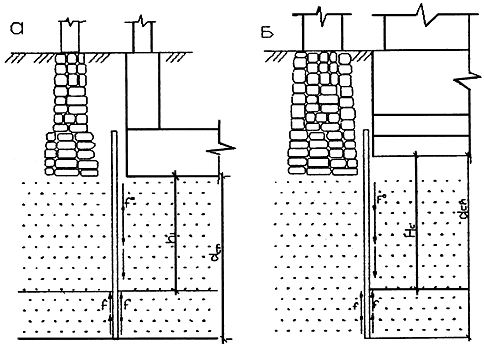

Рис.3.20. Схема работы разъединительной стенки:

а - при наличии подстилающего малосжимаемого грунта;
б - при большой толще сильно- и среднесжимаемых грунтов

3.7.32. Ширина осадочных швов ( ) в наземной части между новыми и существующими зданиями (сооружениями) должна определяться расчетом с учетом крена существующего здания в сторону проектируемого (в результате развития дополнительной осадки уплотнения) и его высоты. Креном нового здания, который обычно направлен в сторону от существующего (в запас), можно пренебречь.

Ширину зазора между фундаментами в месте примыкания рекомендуется назначать не менее 300 мм.

Конструкция фундаментов

3.7.33. Если котлован или траншея для устройства новых ленточных и отдельных фундаментов или инженерных коммуникаций подлежат отрывке на расстоянии в плане менее 4 м или менее половины ширины сплошных плитных фундаментов от подошвы существующих фундаментов, то должны назначаться защитные мероприятия при выполнении земляных работ (см. разд. п. 4.7).

Ограждающий (технологический) шпунт должен назначаться, если проектом не предусмотрено устройство разъединительных или подпорных стенок, в случаях, когда:

а) глубина котлована d_k меньше или равна глубине заложения существующего фундамента d_rf при (d_rf - d_k) < 0,5 м и l_ch < 1,5 d_rf, где l_ch - расстояние между существующим и новым фундаментом (при (d_rf - d_k) 0,5 м технологический шпунт не требуется);

б) глубина котлована больше глубины заложения существующего фундамента (при l_ch < 2(d_k - d_rf) назначается шпунтовая подпорная стена или "стена в грунте");

в) во всех случаях, когда уровень подземных вод выше дна котлована. В этом случае "в" шпунт используется как противофильтрационная завеса. Шпунт должен быть погружен в подстилающий водоупор, а если глубина залегания водоупора велика, длину погружения шпунта рекомендуется определять из условия:

, (3.20)

где - глубина расположения уровня подземных вод от поверхности земли.

3.7.34. Для обеспечения минимального горизонтального перемещения шпунта 1 (рис. 3.21), ограждающего строительный котлован, и подпорных стенок (см. разд. 3.9) в период строительства рекомендуется назначать их временное крепление с установкой обвязочных балок 2 и подкосов 3. При назначении подкосов, упертых в новые фундаменты (рис. 3.21,б), отрывку котлована на расстоянии требуется выполнять после возведения нового фундамента и набора новым фундаментом прочности, достаточной для восприятия усилия подкосов (рис. 3.21). В этом случае необходимо рассчитывать устойчивость основания существующего фундамента.

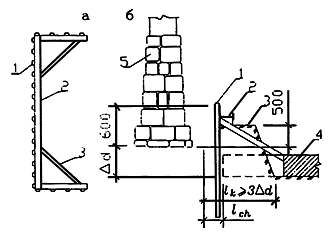

Рис.3.21. Крепление шпунтовых стен котлована:

а - в плане горизонтальными распорками; б - подкосами, упираемыми в возводимый фундамент;
1 - шпунт; 2 - обвязка; 3 - распорки; 4 - новая фундаментная плита; 5 - существующий фундамент

3.7.35. Между краями фундаментов существующего и проектируемого зданий на участке примыкания проектом назначается минимальный разрыв l_ch, величина которого устанавливается, исходя из:

а) габаритов оборудования, применяемого для отрывки строительного котлована, погружения шпунта и свай;

б) конфигурации разделительной шпунтовой стенки и типа применяемого шпунта;

в) вылета консолей фундаментных балок (см. п. 3.7.16);

г) наличия коммуникаций на участке примыкания;

д) наличия на участке примыкания фундаментов снесенных домов.

Во всех случаях расстояние l_ch должно быть более 300 мм (рис. 3.21,б).

3.7.36. Консольное примыкание проектируемого здания к существующему должно выполняться устройством монолитных железобетонных балок с консолями, поддерживающими наземные конструкции здания - продольные несущие стены, колонны, столбы, ограждающие стены и др.

Вылет консоли должен назначаться в зависимости от ожидаемой дополнительной осадки, с учетом конструкции фундаментов проектируемого здания в зоне примыкания. Надземные конструкции рекомендуется опирать на консоли, устанавливаемые либо только в подземной части здания, либо и на систему консолей, располагаемых поэтажно.

3.7.37. Консольное примыкание фундаментов на естественном основании зависит от местных условий:

а) при примыкании продольными стенами здания с поперечными несущими стенами рекомендуется консоли проектировать как одно целое со стенами фундаментов под поперечные стены здания;

б) при примыкании торцом здания рекомендуется предусматривать отношение пролета балки (l_b) к вылету консоли (l_a) не менее 2, чтобы сократить нагрузку на ближайший к существующему зданию фундамент;

в) при примыкании фундаментов в виде сплошной плиты - консоли рекомендуется делать на отдельных участках плиты (в зоне примыканий).

Во всех случаях под консолями, перекрывающими разрыв между новыми и существующими фундаментами, должен быть зазор не менее двойной величины ожидаемой осадки (рис. 3.22).

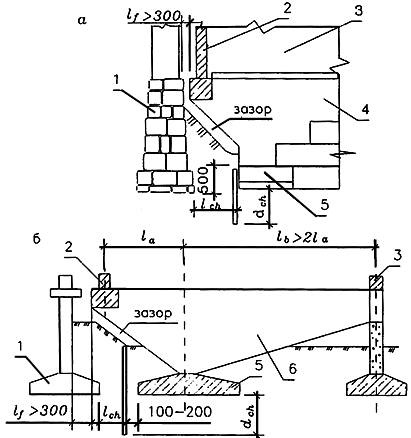

Рис.3.22. Консольное примыкание возводимого здания:

а - при продольных несущих стенах; б - при поперечных несущих стенах;
1 - существующий фундамент; 2 - торцевая стена строящегося здания;
3 - возводимое здание; 4 - железобетон; 5 - фундаментная плита; 6 - заделка консоли
