8.4.2 В помещениях ДОУ должны соблюдаться нормативные требования по шуму, звукоизоляции внутренних и наружных ограждающих конструкций (в том числе окон) согласно СНиП II-12-77, СНиП II-76-78, ВСН 2-85.
8.4.3 При проектировании ДОУ должна быть предусмотрена рациональная планировка с точки зрения размещения тихих и шумных помещений.
8.4.4 Во встроенных в жилой дом дошкольных учреждениях должны предусматриваться противошумные мероприятия в зависимости от шумовых и вибрационных параметров технологического, вентиляционного и прочего оборудования (постирочных, пищеблока, лифтов, грузовых подъемников, залов для музыкальных и физкультурных занятий). Шумозащитные мероприятия (звукоизоляция, виброизоляция, звукопоглощение), в соответствии с акустическими расчетами, должны обеспечить нормативные параметры проживания в жилом доме (ВСН 2-85).
8.4.5 Системы вентиляции должны предусматривать глушители шума, которые подбираются в соответствии с акустическими расчетами. Снижение воздушной составляющей шума вентиляционного оборудования должно рассчитываться с учетом работы вентиляции в ночное время.
Вентиляционное и технологическое оборудование должно размещаться на соответствующих виброизолированных устройствах во избежание передачи звука и вибраций по строительным конструкциям здания.
8.4.6 При размещении помещений с инженерным и технологическим оборудованием, являющимся источником шума и вибраций смежно с групповыми ячейками, следует проводить соответствующий акустический расчет и специальные мероприятия для обеспечения нормативных параметров шума и вибраций в групповых ячейках.
8.4.7 В зданиях ЦДВ и УВК в зальных помещениях (бассейн, зал гимнастических и музыкальных занятий, зал-арена), должны соблюдаться требования СНиП II-76-78 "Нормы проектирования спортивных сооружений" по обеспечению требуемого времени реверберации. Акустическая комфортность может достигаться путем применения различных звукопоглощающих материалов или конструкций как в сухих помещениях, так и в помещениях с повышенной влажностью.

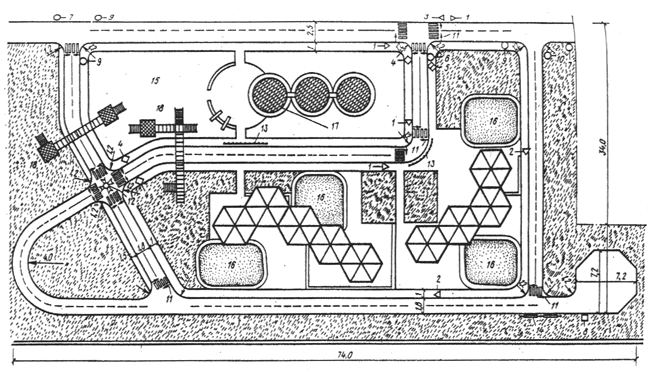

Рис. 1 Принципиальные схемы решения участков ДУ
а - в обычных условиях; б - при примыкании участка к зданию; в - в отрыве от здания
1 - здание ДУ; 2 - групповые площадки ясельных групп; 3 - групповые площадки детей 3-6 (7) лет; 4 - теневой навес; 5 - общая физкультурная площадка; 6 - специализированные площадки; 7 - плескательный бассейн; 8 - огород-ягодник; 9 - площадка для домашних животных и птиц; 10 - хозплощадка (мусоросборники); 11 - место для стоянки личных автомобилей персонала; 12 - место ожидания родителями детей; 13 - кольцевая велосипедная дорожка; 14 - кольцевой автомобильный проезд; 15 - озеленение

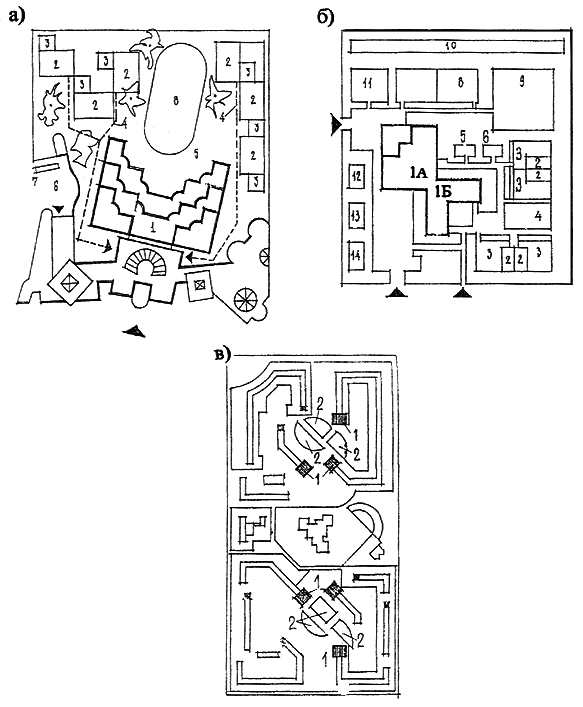

Рис. 2 Примеры решения участков в нестандартной ситуации
а - при примыкании к зданию ДОУ: 1 - здание (площадь застройки); 2 - групповые площадки; 3 - теневые навесы; 4 - пешеходные дорожки; 5 - озеленение; 6 - хозплощадка; 7 - мусоросборники; 8 - общая физкультурная площадка;
б - при УВК: 1А - школьное отделение; 1Б - дошкольное отделение; 2 - теневой навес; 3 - групповая площадка; 4 - физкультурная площадка дошкольного отделения; 5 - площадка для животных и птиц; 6 - огород-ягодник; 7 - хозплощадка; 8 - площадка для двухкомандных игр; 9 - гимнастическая площадка; 10 - беговая дорожка; 11 - площадка для отдыха; 12 - участок плодового сада; 13 - участок овощных и плодовых культур; 14 - метеорологическая и геологическая площадка;
в - в отрыве от зданий ДОУ, пристороенных к жилым домам:
1 - здания ДОУ; 2 - участки игровой территории

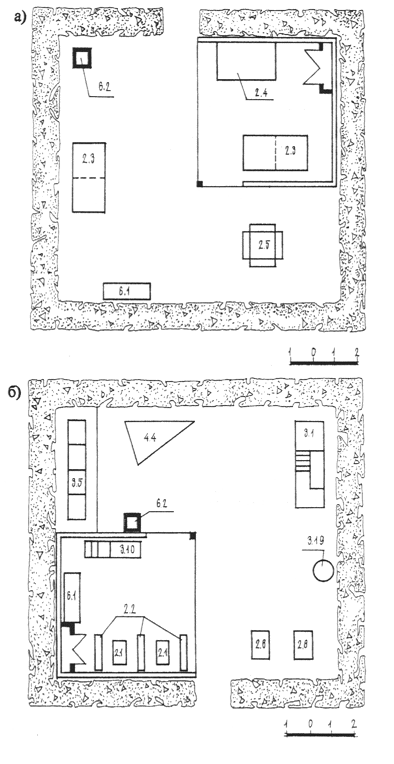

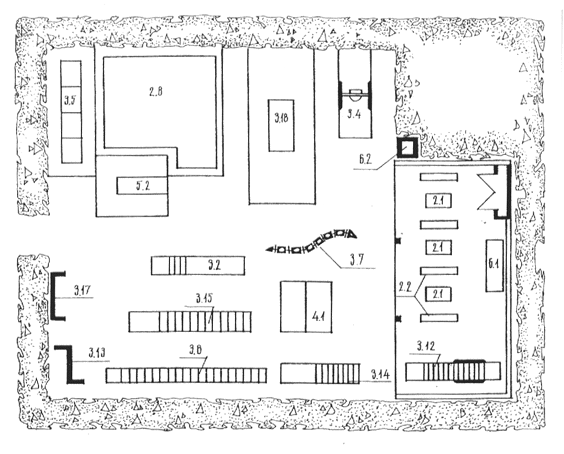

Рис. 3 Размещение оборудования на групповых площадках

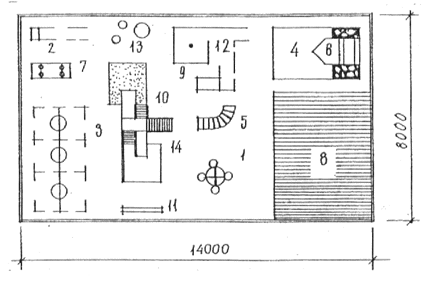

а - детей 0-1 года; б - детей 1-2 лет
2.1 (здесь и далее цифровые обозначения даны в соответствии с Приложением 3 к Рекомендациям по размещению, планировке и оборудованию участков дошкольных учреждений. М., ЦНИИЭП учебных зданий, 1984 г.) - столик для игр; 2.2 - скамья со спинкой для детей; 2.3 - манеж; 2.4 - столик-барьер; 2.5 - барьер; 2.6 - песочница-столик; 3.1 - горка-манеж; 3.5 - оборудование для профилактики плоскостопия; 3.10 - лесенки-ступеньки; 3.19 - корзина для забрасывания мяча; 4.4 - пароход; 6.1 - скамья для взрослых; 6.2 - цветочница

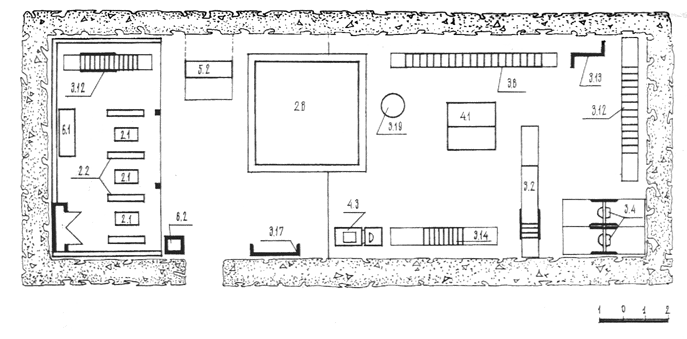

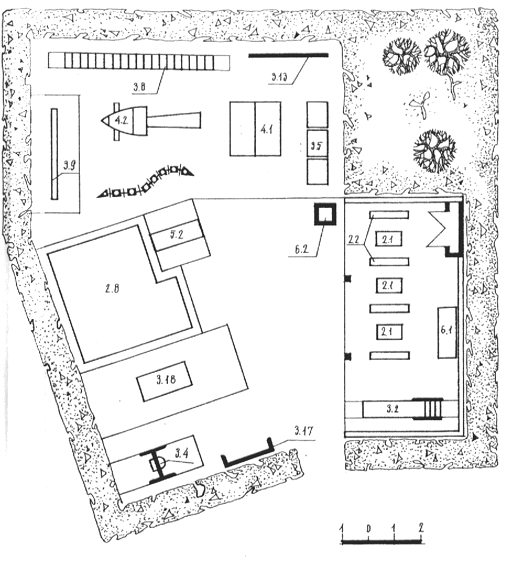

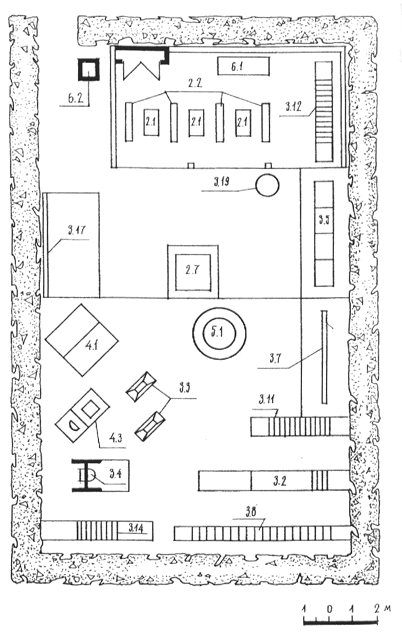

Рис. 4 Размещение оборудования на площадке для детей 2-3 лет
2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.7 - песочница; 3.3 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.6 - столбики; 3.7 - балансир; 3.10 - лесенки-ступеньки; 3.11 - лестница наклонная; 3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.17 - игровая стенка; 4.3 - автомобиль; 5.1 - чаша с водой; 6.1 - скамья для взрослых; 6.2 - цветочница
Рис. 5 Размещение оборудования на площадке для детей 3-4 лет
2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.7 - песочница; 3.2 - горка-скат; 3.3 - качалка; 3.4 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.7 - балансир; 3.8 - бум; 3.11 - лестница наклонная;
3.12 - лесенки-перекладины; 3.14 - оборудование для пролезания; 3.17 - игровая стенка;
3.10 - корзина для забрасывания мяча; 4.1 - домик; 4.3 - автомобиль; 5.1 - чаша с водой;
6.1 - скамья для взрослых; 6.2 - цветочница

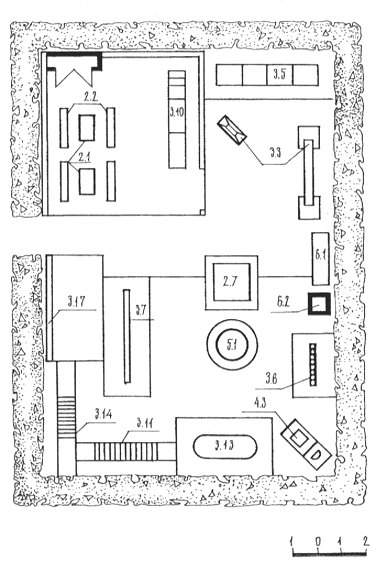

Рис. 6 Размещение оборудования на площадке для детей 4-5 лет
2.1 - столик для игр; 2.2 - скамья для детей; 2.8 - песочный дворик; 3.2 - горка-скат; 3.4 - качели; 3.8 - бум; 3.12 - лесенки-перекладины; 3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.15 - лиана для лазания; 3.17 - игровая стенка; 3.19 - корзина для забрасывания мяча; 4.1 - домик; 4.3 - автомобиль; 5.7 - короба для пускания корабликов; 6.2 - цветочница

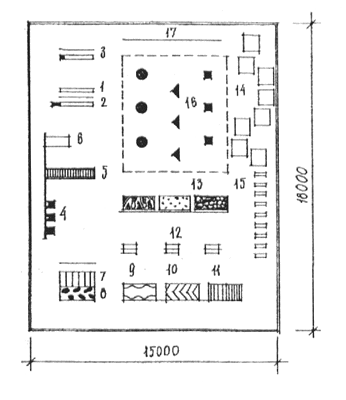

Рис . 7 Размещение оборудования на площадке для детей 5-6 лет
2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.3 - песочный дворик; 3.2 - горка-скат для съезжания; 3.4 - качели;
3.5 - оборудование для профилактики плоскостопия; 3.7 - балансир; 3.8 - бум-лесенка; 3.12 - лесенки-перекладины;
3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.15 - лиана для лазания;
3.17 - игровая стенка; 3.18 - стол для тенниса; 4.1 - домик; 5.2 - канал для пускания корабликов;
6.1 - скамья для взрослых; 6.2 - цветочница
Рис . 8 Размещение оборудования на площадке для детей 6-7 лет
2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.8 - песочный дворик; 3.2 - горка-скат; 3.4 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.8 - бум-лесенка; 3.9 - бум-балансир; 3.13 - гимнастическая лестница; 3.17 - игровая стенка; 3.18 - теннисный стол; 4.1 - домик; 4.2 - ракета; 5.2 - канал для пускания корабликов; 6.1 - скамья для взрослых; 6.2 - цветочница

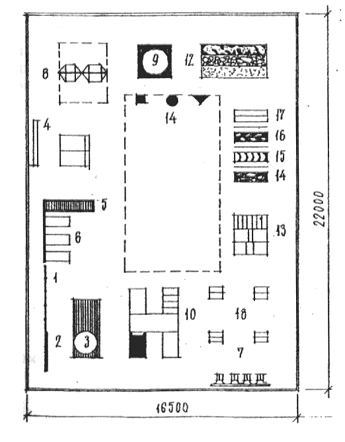

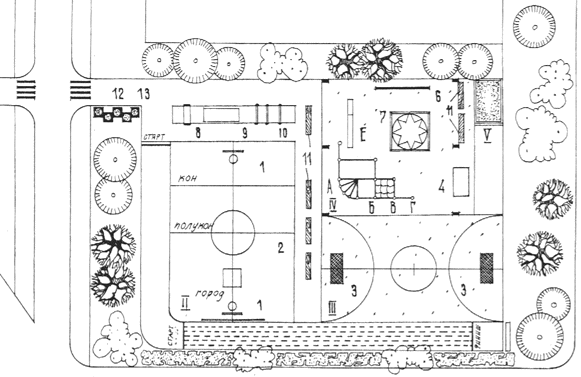

Рис. 9 Размещение оборудования на физкультурной площадке:
I - беговая дорожка; II - спортивная площадка для игр в волейбол, бадминтон, баскетбол, городки; III - зеленая лужайка для подвижных игр с элементами соревнования; IV - зона с гимнастическим оборудованием и спортивными снарядами; V - яма для прыжков в длину и высоту; VI - полоса препятствий
1 - щит для игры в баскетбол; 2 - сетка волейбольная; 3 - ворота хоккейные или футбольные; 4 - теннисный стол; 5 - игровой гимнастический комплекс: а - разновысокие перекладины; б - канат для лазания; в - сетки; г - перекладина; д - шест и веревочная лестница; е - бум; 6 - гимнастическая стенка; 7 - фигурное фонтанирующее устройство;
8 - арка для подлезания; 9 - лиана; 10 - душ; 11 - скамьи без спинок для детей;
12 - цветочница; 13 - урна

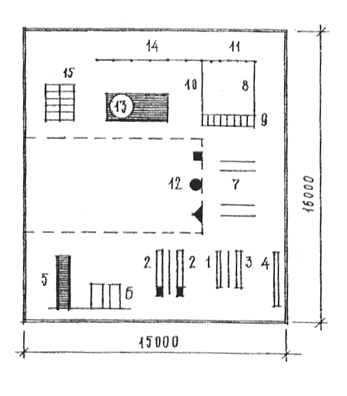

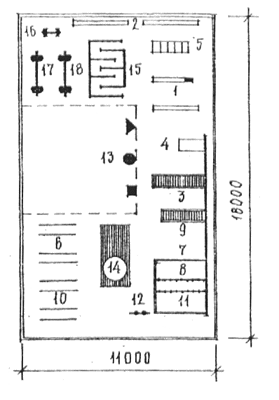

Рис. 10 Пример планировки и оборудования площадки для обучения детей правилам дорожного движения
1 - пешеходный переход; 2 - осторожно, дети; 3 - перекресток; 4 - главная дорога; 5 - конец главной дороги; 6 - STOP; 7 - движение запрещено; 8 - место стоянки; 9 - движение направо; 10 - движение налево; 11 - указатель пешеходного перехода; 12 - светофор; 13 - металлическое ограждение; 14 - информационный стенд; 15 - физкультурная площадка; 16 - групповая площадка; 17 - бассейн; 18 - гимнастическая вышка - мост

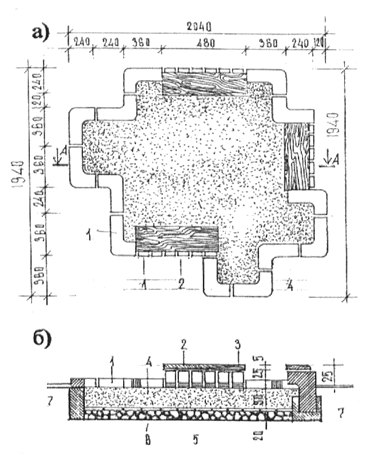

Рис. 11 Пример решения песочного дворика (опыт Болгарии)
а - план; б - разрез
1- бетонный модульный элемент; 2 -деревянный элемент; 3 -планка; 4 -песок (30 см);
5 -кирпич; 6 -песок, глина; 7 -бетон
Рис. 12 Групповая площадка для детей с нарушением слуха
1- карусель; 2 - кольцеброс; 3 - качели шинные; 4 - песочница; 5 - система обручей для пролезания; 6 - макет корабля; 7 - качалки на пружинах; 8 - теневой навес; 9 - доска с планочками; 10 - односкатная горка; 11 - скамья; 12 - одноярусный лабиринт алфавитный; 13 - вкопанные шины; 14 - наклонная лестница
Рис. 13 Лечебно-гимнастическая площадка для детей с нарушением зрения
1- бревно на грунте
2 - бревно на стойках
3 - доска на грунте
4 - циклотренажер
5 - наклонная лестница
6 - наклонная доска
7 - шагоход
8 - следоступ
9 - волнистая доска
10 - доска "елочка"
11 - ребристая доска
12 - велотренажер
13 - дорожка из различных покрытий
14 - дорожки из щитов
15 - дорожки из дощечек
16 - звуковые ориентиры
17 - вертикальные гимнастические лестницы
Рис. 14 Лечебно-гимнастическая площадка для детей с последствиями полиомиелита и церебральных параличей
1 - вертикальные гимнастические лестницы
2 - дорожка для дифференцирования движений
3 - шведская стенка
4 - скамья
5 - наклонная лестница
6 - наклонная доска
7 - циклотренажер
8 - наклонная плоскость
9 - батут
10 - разные виды подъемников
11 - ориентиры на грунте для построения детей
12 - дорожки с различными покрытиями
13 - валиковые дорожки
14 - волнистая доска
15 - доска "елочка"
16 - следоступы
17 - дорожка с разделителем
18 - велотренажер
Рис. 15 Гимнастическая площадка для детей с нарушением слуха
1 - бревно на стойках
2 - скамья
3 - наклонная лестница
4 - наклонная доска
5 - бум
6 - брусья
7 - перекладина
8 - рукоход
9 - подъемник со страховкой
10 - доска для укрепления пресса
11 - шесты
12 - кольца
13 - ориентиры на грунте для построения детей
14 - шведские стенки
15 - различные виды подъемов
16 - фиксированная штанга
17 - силовой балансир ножной
18 - силовой балансир ручной
Рис. 16 Гимнастическая площадка для детей с последствиями полиомиелита и церебральных параличей
1 - бревно на грунте
2 - бревно на стойках
3 - доска на грунте
4 - скамья
5 - наклонная лестница
6 - наклонная доска
7 - брусья
8 - перекладина
9 - рукоход
10 - шесты
11 - кольца
12 - ориентиры на грунте для построения детей
13 - шведские стенки
14 - вертикальные гимнастические лестницы
15 - доска с планками

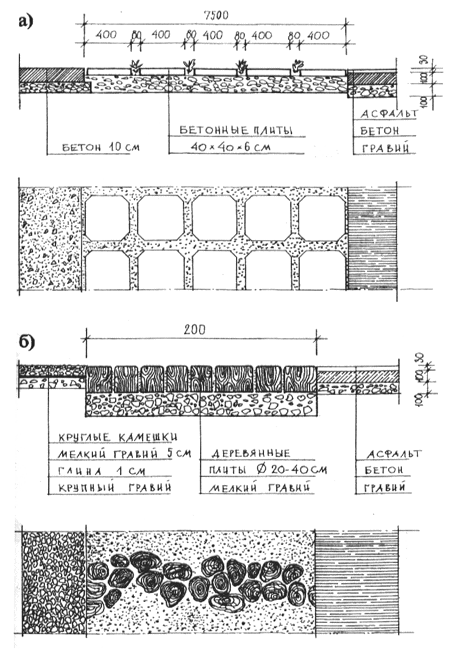

Рис. 17 Твердые покрытия на групповых площадках ДОУ
а - с применением бетонной тротуарной плитки; б - деревянное
Рис. 18 Твердые покрытия для пешеходных дорожек
а - асфальтовое; б - настил из гравия

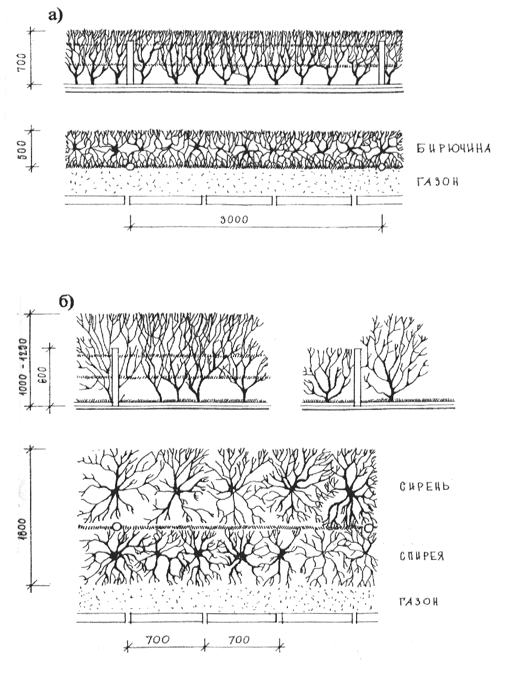

Рис. 19 Посадка кустарников и организация живой изгороди
а - однорядная; б - двухрядная

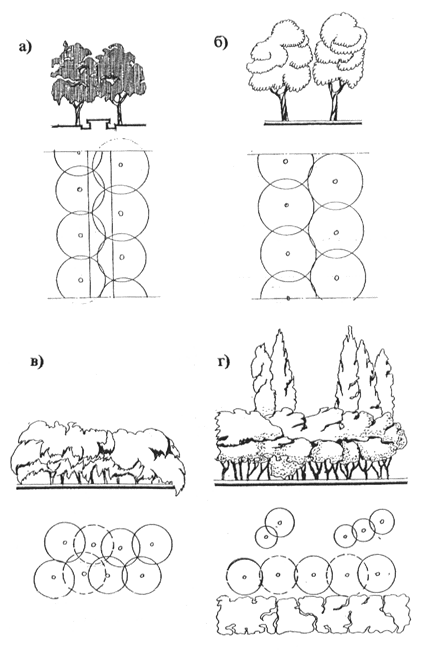

Рис. 20 Посадка деревьев
а - плотная рядовая широтного направления; б - меридионального направления;
в - гармоническая группа; г - контрастная группа

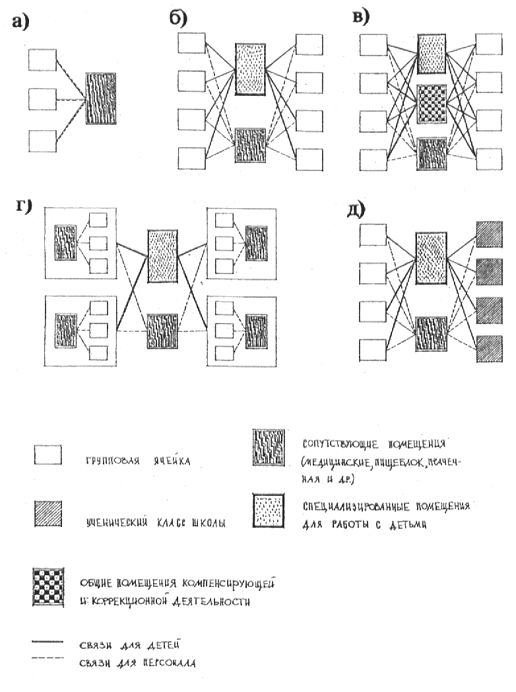

Рис. 21 Функциональная структура ДУ (состав и взаимосвязь функциональных элементов)
а - Малые ДУ; б - ДУ общего типа; в - компенсирующие ДУ; г - КВД; д - УВК
