Рис. 22 Связи основных и дополнительных помещений групповых ячеек
а - оздоровительной группы детей возраста до 3 лет; б - разновозрастной группы детей возраста до 3 лет; в - одновозрастной группы детей возраста 3-6 (7) лет; г - разновозрастной группы детей возраста 3-6 (7) лет; д - групповой ячейки группы "шестилеток" (с классным помещением); е - малокомплектной группы "семейный детский сад"; ж - прогулочных групп;
и - дневной группы кратковременного присмотра; к - круглосуточной дежурной группы кратковременного присмотра
Р- раздевальная
ГР - групповая
СП - спальня
Б - буфетная
Т - туалетная
КП - комната персонала
ПР - комната психологической разгрузки ("Домашний уголок")
РП - помещение для занятий (работы) по подгруппам
ОВ - остекленная веранда
ОТ - открытая терраса
ВБ - ванна-бассейн
КЛ - классное помещение
ИР - помещение для индивидуальной работы с ребенком
Рис. 23 Функциональные зоны в раздевальных
а - ясельных групп детей; б - в группах детей 3-6 (7) лет
1 - шкаф для верхней одежды детей; 2 - пеленальный стол; 3 - скамья для переодевания детская
Рис. 24 Примеры размещения мебели в раздевальных:
а - группа детей 0-1 года; б - детей 1-2 лет;
1 - стол туалетно-пеленальный; 2 - стол воспитателя; 3 - стол для кормящих матерей; 4 - шкаф для одежды грудников; 5 - шкаф для одежды детей 1-2 лет; 6 - отделения для хранения комплектов белья; 7 - шкаф для одежды персонала; 8 - шкаф для одежды матерей; 9 - стул; 10 - табурет для ног; 11 - раковина; 12 - табурет; 13 - скамья для переодевания, детская;
14 - шкаф для детской одежды

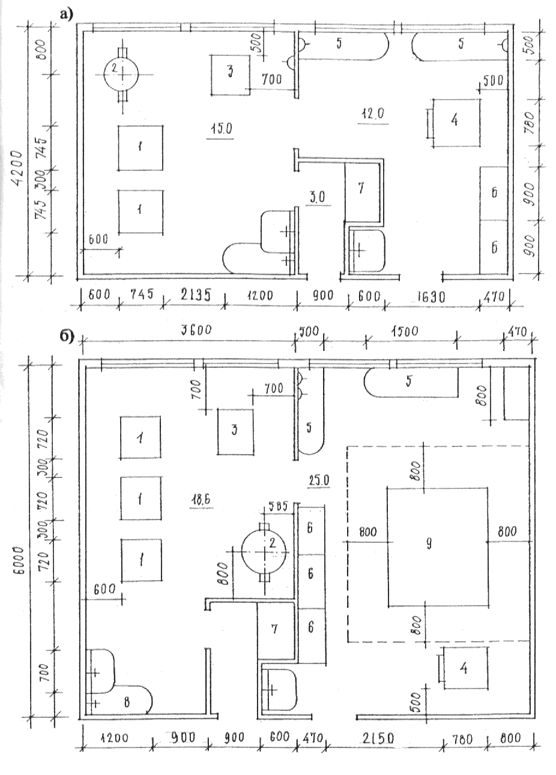

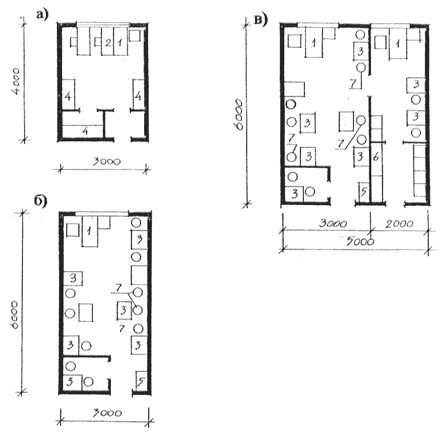

Рис. 25 Примеры размещения мебели в раздевальных:
а - группа детей 2-3 лет; б - детей 3-6 (7) лет
1 - шкаф для одежды персонала; 2 - табурет; 3 - скамья для переодевания, детская; 4 - шкаф для детской одежды

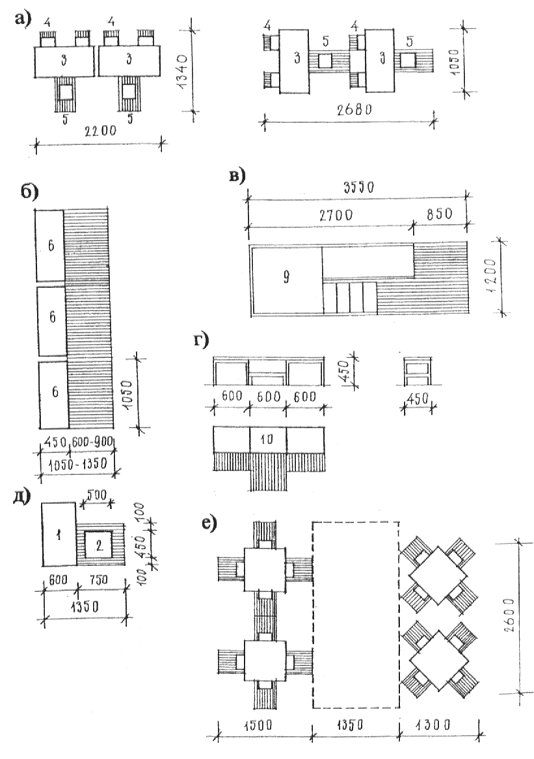

Рис. 26 Различные схемы размещения мебели в функциональных зонах групповой детей 1-2 лет
а - размещение столов для кормления детей; б - шкафы для игр и пособий; в - горка-манеж; г - стол уголка живой природы; д - зона воспитателя; е - варианты размещения детских четырехместных столов
1 - стол воспитателя; 2 - стул; 3 - стол для кормления детей 1-2 лет; 4 - кресло детское с подножкой; 5 - табурет для персонала; 6 - шкаф для игрушек и пособий; 7 - стол четырехместный; 8 - стул детский; 9 - горка-манеж; 10 - стол для уголка живой природы

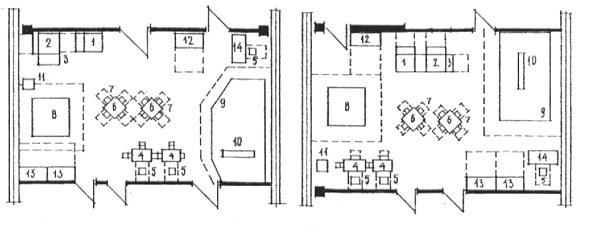

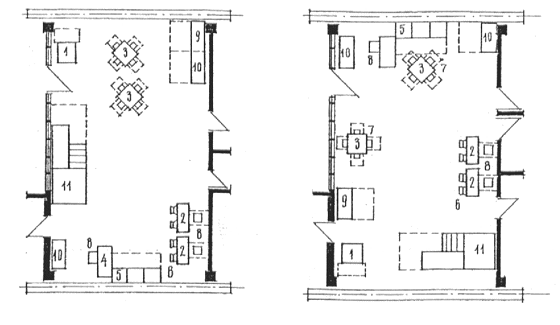

Рис. 27 Различные схемы размещения мебели в групповой
детей 0-1 лет
1 - стол туалетно-пеленальный; 2 - стол туалетно-массажный; 3 - выдвижная секция для детской одежды и весов; 4 - стол для кормления; 5 - стул воспитателя; 6 - стол детский четырехместный; 7 - стул детский; 8 - манеж общий; 9 - барьер; 10 - бревно для перелезания; 11 - каталка; 12 - шкаф для белья; 13 - шкаф для игрушек и пособий; 14 - стол воспитателя

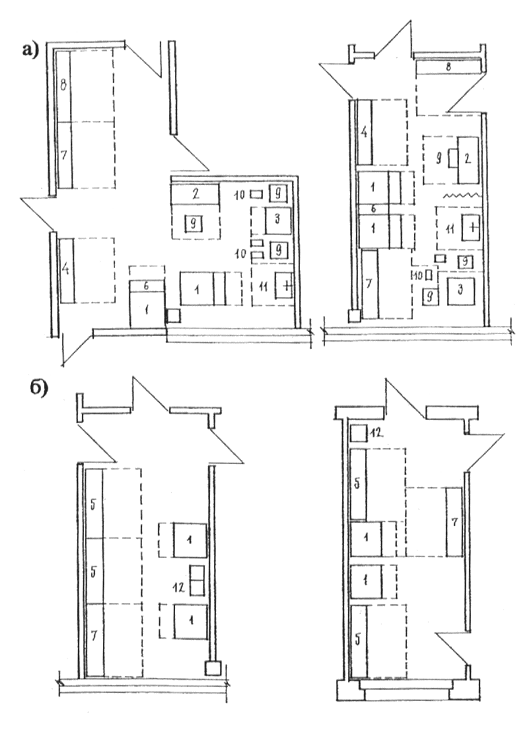

Рис. 28 Примеры размещения мебели в групповой
детей 1-2 лет
1 - стол туалетно-пеленальный; 2 - стол для кормления; 3 - стол детский четырехместный; 4 - стол воспитателя; 5 - стол для уголка живой природы; 6 - кресло детское с подножкой; 7 - стул воспитателя; 8 - детское сиденье для кормления детей; 9 - шкаф для комплектов детской одежды; 10 - шкаф для игрушек и пособий

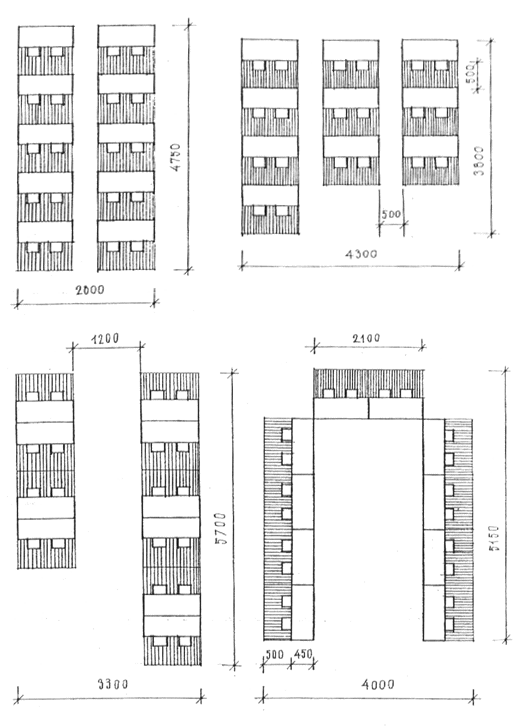

Рис. 29 Разные приемы организации "зоны столиков" в групповых детей 3-6 (7) лет во время еды и занятий, для которых данная организация пространства является желательной
Рис. 30 Примеры размещения мебели в групповых
а - детей 2-3 лет; б - детей 3-4 лет; в - детей 4-6 (7) лет
1 - стол детский четырехместный; 2 - стол детский двухместный; 3 - стол воспитателя; 4 - стол для уголка живой природы; 5 - стол-верстак; 6 - стол ленточный подоконный; 7 - стул детский; 8 - стул воспитателя; 9 - шкаф для пособий; 10 - шкаф для игрушек; 11 - шкаф для строительного материала; 12 - доска; 13 - горка; 14 - гимнастическая стенка

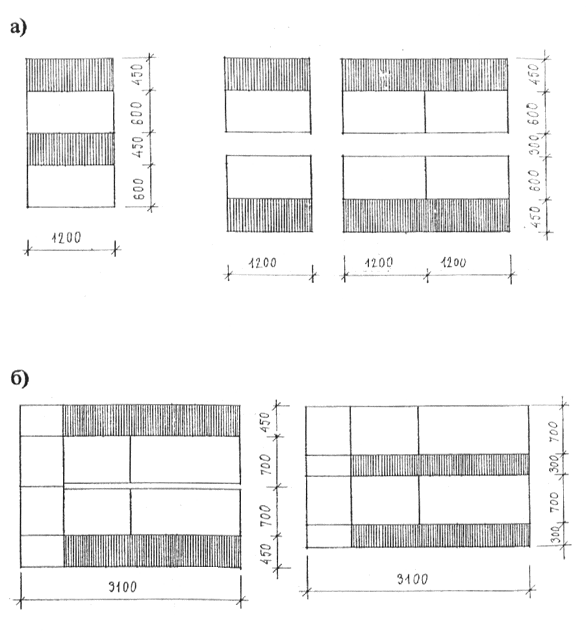

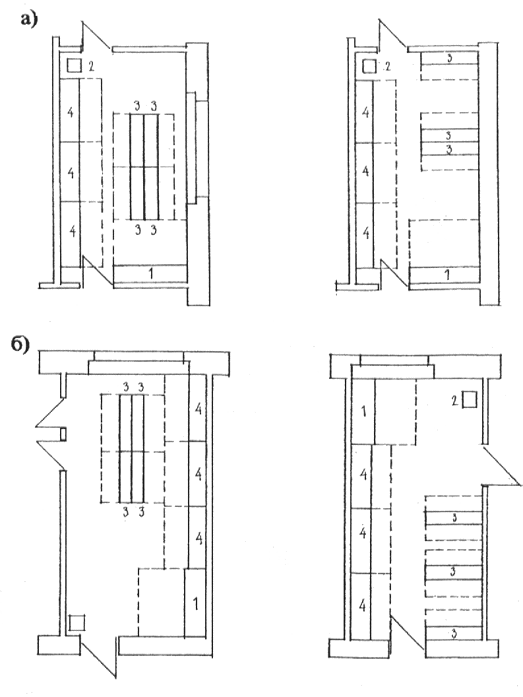

Рис. 31 Функциональные зоны при размещении детских кроваток в спальнях
а - размещение индивидуальных кроваток; б - размещение встроенных откидных кроваток

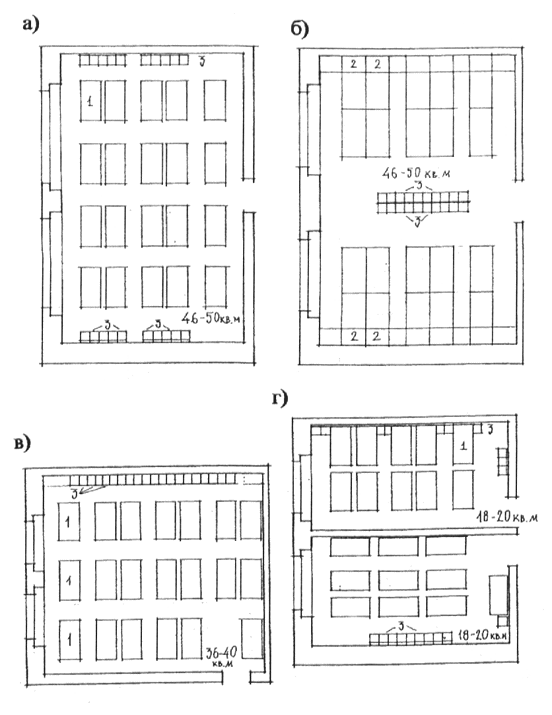

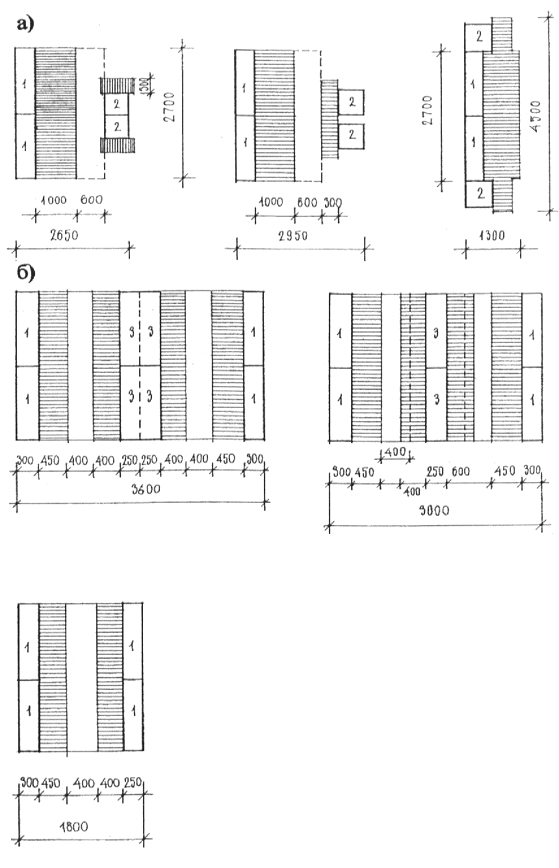

Рис. 32 Приемы размещения мебели в спальнях
а - размещение в помещениях площадью 46-50 с индивидуальными кроватками; б - со встроенными откидными кроватками; в - размещение в одном помещении площадью 36-40
; г - размещение с двумя подзонами по 18-20

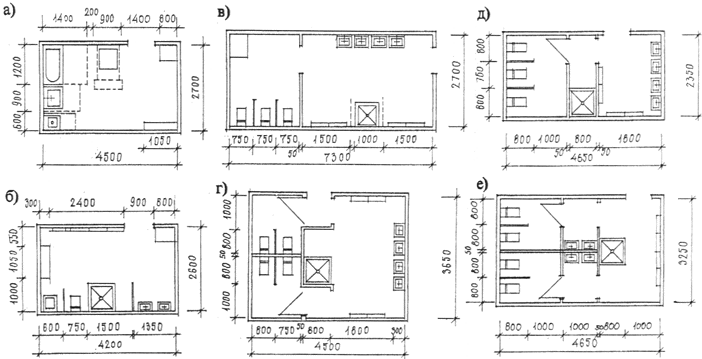

Рис. 33 Функционально-габаритные схемы туалетных
а - детей 0-1 года; б - детей от 1 до 3 лет; в - детей от 3 до 5 лет; г, д, е - для детей 5-6(7) лет

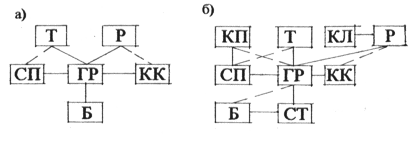

Рис. 34 Связи основных помещений компенсирующей групповой ячейки
а - с преимущественно дневным пребыванием детей; б - с преимущественно круглосуточным пребыванием детей
Р - раздевальная; ГР - групповая; СП - спальня; Б - буфетная; Т - туалетная; КК - комната коррекции; КП - комната персонала; СТ - столовая; КЛ - кладовая личных вещей детей

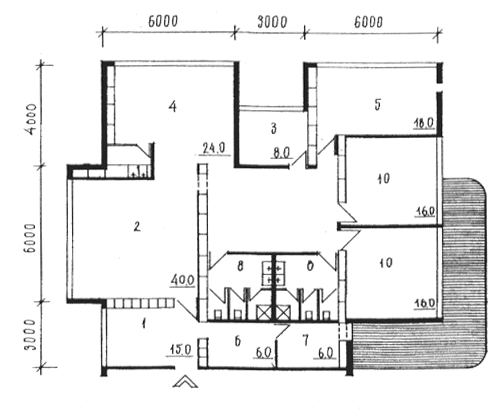

Рис. 35 Пример планировочного решения групповой ячейки детской группы с компенсирующей направленностью
1 - раздевальная; 2 - игровая; 3 - комната воспитателя; 4 - столовая; 5 - класс; 6 - сушильная; 7 - кладовая; 8 - туалетная; 9 - буфетная; 10 - спальня; 11 - веранда
Рис. 36 Оборудование комнат коррекции для детей с нарушением зрения
а - кабинет тифлопедагога; б - плеопто-ортоптическая комната; в - плеопто-ортоптическая комната, совмещенная с кабинетом окулиста
1 - стол педагога; 2 - стол детский; 3 - стол винтовой для оборудования; 4 - шкаф для пособий; 5 - шкаф для медикаментов; 6 - шкаф для одежды; 7 - стул винтовой

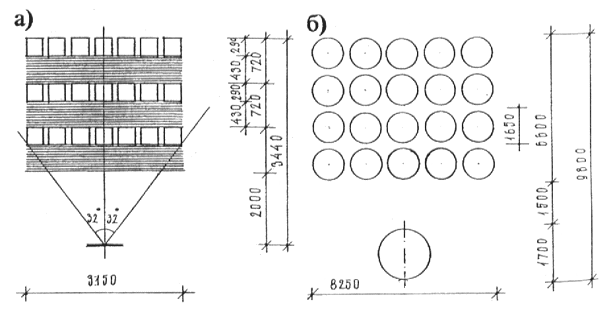

Рис. 37 Габариты отдельных функциональных зон в зале для музыкальных и гимнастических занятий
а - организация зоны просмотра теле- и видиопрограмм; б - площадь для проведения физзарядки

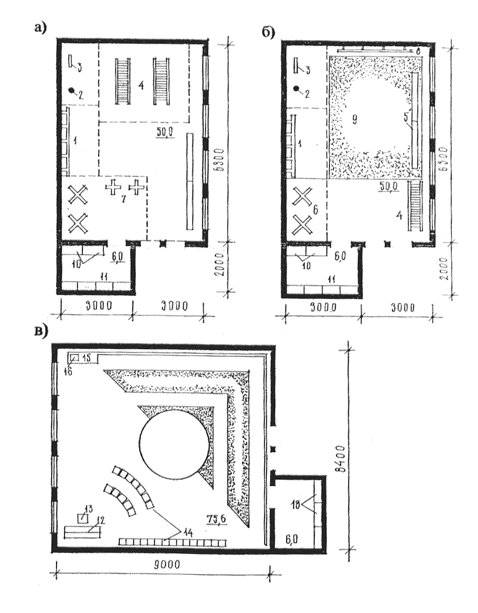

Рис. 38 Расстановка оборудования в залах для музыкальных и физкультурных занятий
а - для физкультурных занятий площадью 100 ; б - то же, площадью 75
; в - для музыкальных занятий
1 - стенка гимнастическая; 2 - канат; 3 - кольцо для пролезания; 4 - мостик-качалка; 5 - скамья гимнастическая; 6 - стойка для игровых пособий; 7 - стойка для прыжков; 8 - бревно гимнастическое; 9 - бревно круглое; 10 - шкаф для спортинвентаря; 11 - стул детский; 12 - пианино; 13 - табурет для пианино; 14 - шкаф для пособий

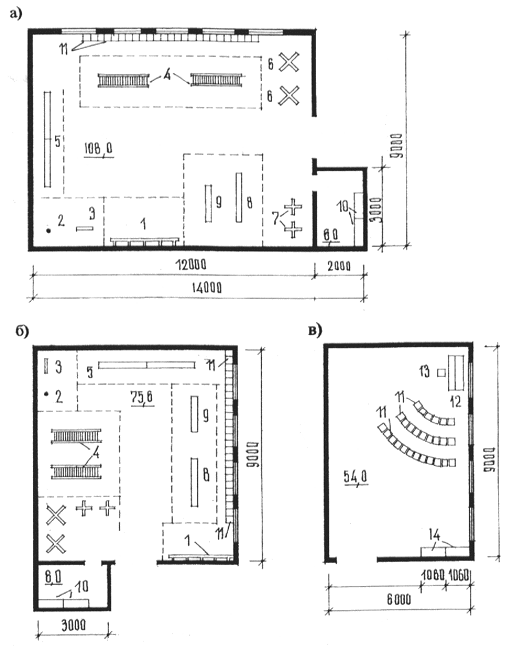

Рис. 39 Расстановка оборудования в залах для музыкальных и физкультурных занятий
компенсирующих дошкольных учреждений
а - для физкультурных занятий детей без нарушения функции движения; б - то же, для детей
с нарушением опорно-двигательного аппарата; в - для музыкальных занятий
1 - стенка гимнастическая; 2 - канат; 3 - кольцо для пролезания; 4 - мостик-качалка; 5 - скамья гимнастическая; 6 - стойка для игровых пособий; 7 - стойка для прыжков; 8 - зеркало; 9 - ковер; 10 - шкаф для спортинвентаря; 11 - стеллаж; 12 - пианино; 13 - табурет для пианино; 14 - стул детский; 15 - стол; 16 - магнитофон (магнитола, музыкальный центр); 17 - геометрический рисунок пола; 18 - шкаф для пособий
--------------- | Набор помещений бассейна для одного дошкольного учреждения |
- - - - - - | Схема объединения помещений при работе по подгруппам |
_ _ _ _ _ - - - - - | Дополнительные помещения бассейна для нескольких дошкольных учреждений и детского населения жилого района |

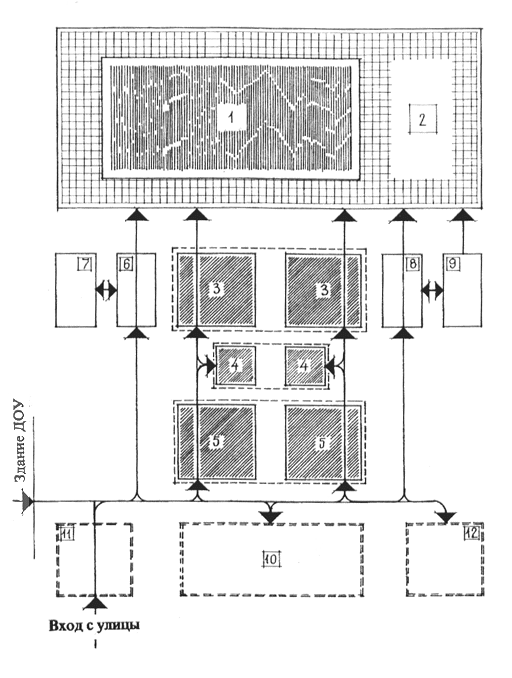

Рис. 40 Схема функциональной взаимосвязи помещений бассейна
1 - зал с ванной бассейна; 2 - место для разминки; 3 - душевая; 4 - туалетная; 5 - раздевальная; 6 - комната тренера с душем и туалетом; 7 - инвентарная; 8 - комната медсестры; 9 - лаборатория анализа воды; 10 - зал "сухого" плавания; 11 - вестибюль с гардеробом; 12 - служебные помещения

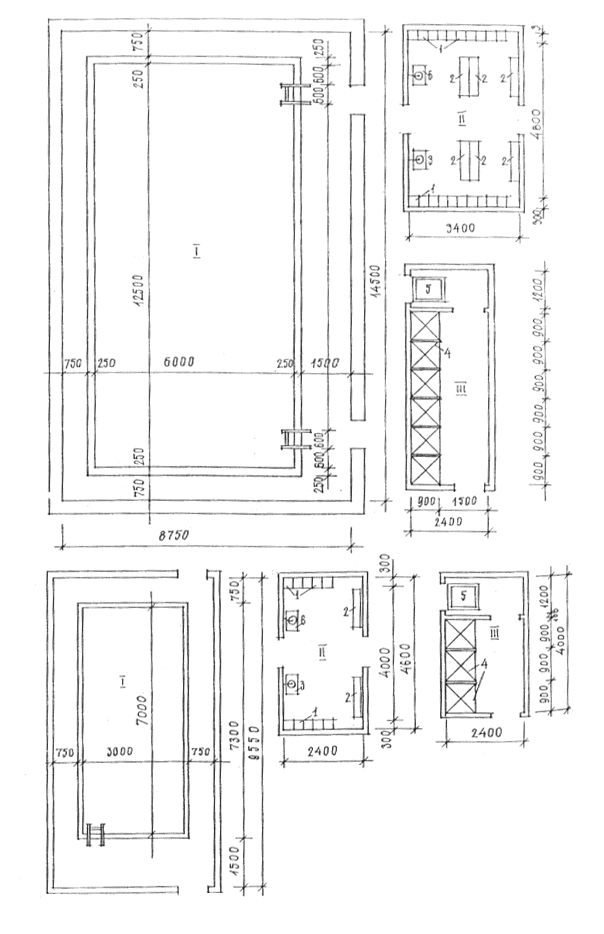

Рис. 41 Примеры планировки и оборудования помещений бассейна с ванной размером:
а - 7х3 м; б - 12,5х6 м
I - зал с ванной; II - раздевальная; III - душевая
1 - шкафы для одежды детей; 2 - скамья детская для переодевания; 3 - сушильный барабан; 4 - душевая кабина; 5 - ножная ванна; 6 - фен для сушки волос
Рис. 42 Примеры планировки медицинских помещений в ДУ:
а - на 4-6 групп; б - на 8-10 групп; в - в Центрах дошкольного воспитания на 12 групп
I - приемная; II - палата; III - медицинский кабинет; IV - процедурный кабинет; V - туалет изолятора
1 - кушетка медицинская; 2 - шкаф для медикаментов; 3 - стол воспитателя; 4 - стул для взрослых; 5 - стол сервировочный; 6 - стул детский; 7 - кровать детская стационарная; 8 - кровать детская с ограждением; 9 - тумбочка медицинская; 10 - шкаф для хранения дезинфицирующих средств

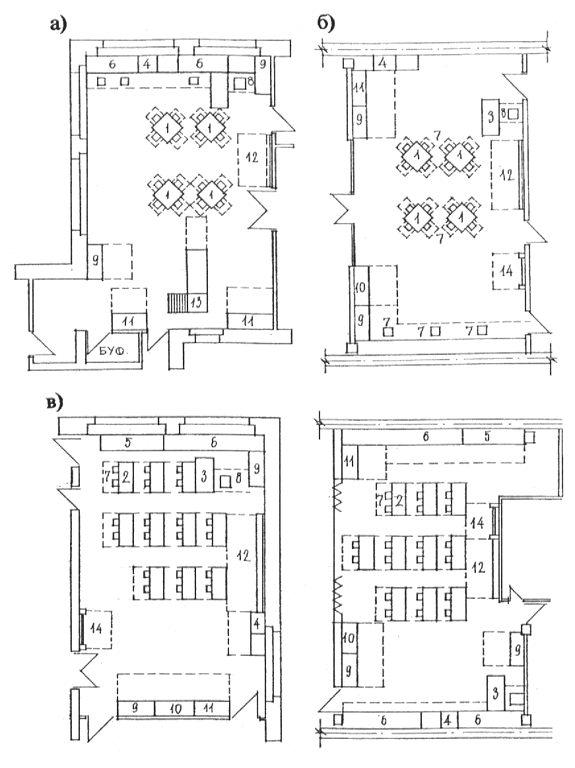

Рис. 43 Примеры планировки и оборудования пищеблоков:
а - Малых ДОУ; б - ДОУ на 4-6 групп; в - ДОУ на 8-10 групп
I - кухня с раздаточной; II -заготовочный цех; IV - моечная кухонной посуды; VI - охлаждаемая камера; VII - кладовая сухих продуктов; VIII - кладовая овощей; IX - загрузочная
1 - плита электрическая; 2 - вставка; 3 - шкаф жарочный электрический; 4 - котел пищеварочный электрический; 5 - электрокипятильник непрерывного действия; 6 - агрегат фреоновый компрессорный; 7 - шкаф холодильный; 8 - универсальный привод на тележке; 9 - картофелечистка; 10 - стол со встроенной моечной ванной; 11 - стол производственный; 12 - стол для дочистки картофеля; 13 - шкаф для хлеба; 14 - ванна моечная; 15 - стеллаж производственный; 16 - подтоварник металлический; 17 - ларь для овощей; 18 - весы товарные; 19 - стеллаж производственный передвижной; 20 - песколовка с одной воронкой; 21 - раковина производственная
Рис. 44 Примеры планировки и оборудования постирочных
а - в ДУ вместимостью 8-10 групп; б - в Центрах дошкольного воспитания на 12 (14) групп
1 - машина стирально-отжимная автоматизированная с электрообогревом; 2 - центрифуга для отжима выстиранного белья; 3 - котел или электрическое варочное устройство; 4 - барабан сушильный; 5 - стол гладильный; 6 - секция для белья; 7 - ларь для грязного белья; 8 - ванна для замачивания; 9 - пресс гладильный для сушки и глажения выстиранного и отжатого прямого и фасонного белья
