б) гибкое соединение слоев. Каждый слой следует рассчитывать раздельно на воспринимаемые им нагрузки, нагрузки от покрытий и перекрытий должны передаваться только на внутренний слой. Нагрузку от собственного веса утеплителя следует распределять на несущие слои пропорционально их сечению.

4.23. При приведении сечения стены к одному материалу толщина слоев должна приниматься фактической, а ширина слоев (по длине стены) изменяться пропорционально отношению расчетных сопротивлений и коэффициентов использования прочности слоев по формуле

b_red = b , (24)

где b_red — приведенная ширина слоя;

b — фактическая ширина слоя;

R; т — расчетное сопротивление и коэффициент использования прочности слоя, к которому приводится сечение;

R_i; т_i, — расчетное сопротивление и коэффициент использования прочности любого другого слоя стены.

Коэффициенты использования прочности слоев в многослойных стенах т и т_i приведены в табл. 22.

Таблица 22

4.24. Расчет многослойных стен с жесткими связями следует производить:

а) при центральном сжатии по формуле (10);

б) при внецентренном сжатии по формуле (13).

В формулах (10) и (13) принимаются: площадь приведенного сечения А_red, площадь сжатой части приведенного сечения А_cred и расчетное сопротивление слоя, к которому приводится сечение, с учетом коэффициента использования его прочности mR.

Коэффициенты продольного изгиба j; j₁ и коэффициент т_g следует определять по указаниям пп. 4.2 — 4.7 для материала слоя, к которому приводится сечение.

При эксцентриситетах, превышающих 0,7 у относительно оси приведенного сечения, должен также производиться расчет его по раскрытию трещин согласно указаниям п. 5.3.

4.25. При расчете многослойных стен с гибкими связями (без тычковой перевязки) коэффициенты j, j₁ и т_g следует определять по пп. 4.2 — 4.7 для условной толщины, равной сумме толщин двух конструктивных слоев, умноженной на коэффициент 0,7.

При различном материале слоев принимается приведенная упругая характеристика кладки a_red, определяемая по формуле

a_red = (25)

где a₁ и a₂ — упругие характеристики слоев;

h₁ и h₂ — толщина слоев.

4.26. В двухслойных стенах при жесткой связи слоев эксцентриситет продольной силы, направленной в сторону термоизоляционного слоя относительно оси, проходящей через центр тяжести приведенного сечения, не должен превышать 0,5 у.

4.27. Многослойные стены с плитными утеплителями (минераловатные, полимерные и т.п. плиты), засыпками или заполнением бетоном с пределом прочности на сжатие 1,5 МПа (15 кгс/см²) и ниже следует рассчитывать по сечению кладки без учета несущей способности утеплителя.

4.28. Расчет стен с облицовками, жестко соединенными с материалом стены, при наличии или отсутствии несущих теплоизоляционных слоев следует производить по правилам расчета многослойных стен (пп. 4.22 — 4.24), по площади сечения, приведенного к одному материалу, — по формуле (24). Сечение стен с облицовкой следует приводить к материалу основного несущего слоя стены.

В многослойных стенах с облицовками величину коэффициента использования прочности несущего слоя, к которому приводится сечение, следует принимать наименьшей из приведенных в табл. 22 и 23.

При эксцентриситете нагрузки в сторону облицовки коэффициент w в формуле (13) следует принимать равным единице.

Расчет по раскрытию швов облицовки на растянутой стороне сечения при эксцентриситете в сторону кладки, превышающем 0,7у относительно оси приведенного сечения, следует производить по указаниям п. 5.3.

Коэффициенты использования прочности слоев в стенах с облицовками т и т_i приведены в табл. 23.

Таблица 23

4.29. При расчете стен с облицовками эксцентриситет нагрузки в сторону облицовки не должен превышать 0,25 у (у — расстояние от центра тяжести приведенного сечения до края сечения в сторону эксцентриситета). При эксцентриситете, направленном в сторону внутренней грани стены e₀ > у , но не менее 0,1 у, расчет по формулам (10) — (13) производится без учета коэффициентов т и т_i, приведенных в табл. 22 и 23, как однослойного сечения по материалу основного несущего слоя стены, при этом в расчет вводится вся площадь сечения элемента.

АРМОКАМЕННЫЕ КОНСТРУКЦИИ

4.30. Расчет элементов с сетчатым армированием (рис. 10) при центральном сжатии следует производить по формуле

N £ m_g jR_sk A, (26)

где N — расчетная продольная сила;

R_sk £ 2R — расчетное сопротивление при центральном сжатии, определяемое для армированной кладки из кирпича всех видов и керамических камней со щелевидными вертикальными пустотами по формуле

R_sk = R + , (27)

при прочности раствора менее 2,5 МПа (25 кгc/см²), при проверке прочности кладки в процессе ее возведения по формуле

R_sk1 = R₁ + . (28)

При прочности раствора более 2,5 МПа (25 кгс/см²) отношение принимается равным 1;

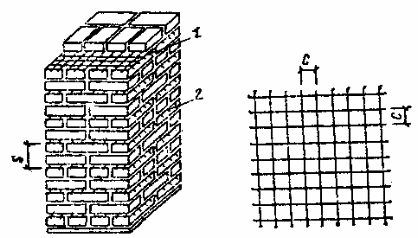

Рис. 10. Поперечное (сетчатое) армирование каменных конструкций

1 - арматурная сетка; 2 - выпуск арматурной сетки для контроля ее укладки

R₁ — расчетное сопротивление сжатию неармированной кладки в рассматриваемый срок твердения раствора;

R₂₅ — расчетное сопротивление кладки при марке раствора 25;

m = — процент армирования по объему, для сеток с квадратными ячейками из арматуры сечением А_st с размером ячейки С при расстоянии между метками по высоте s

m =

т_g — коэффициент, определяемый по формуле (16);

V_s и V_k — соответственно объемы арматуры и кладки;

j — коэффициент продольного изгиба, определяемый по табл. 18 для l_h или l_i, при упругой характеристике кладки с сетчатым армированием a_sk, определяемой по формуле (4).

Примечания: 1. Процент армирования кладки сетчатой арматурой при центральном сжатии не должен превышать определяемого по формуле

m = 50 %.

2. Элементы с сетчатым армированием выполняются на растворах марки не ниже 50 при высоте ряда кладки не более 150 мм.

4.31. Расчет внецентренно сжатых элементов с сетчатым армированием при малых эксцентриситетах, не выходящих за пределы ядра сечения (для прямоугольного сечения е₀ £ 0,17 h), следует производить по формуле

N £ m_g j₁ R_skb A_c w, (29)

или для прямоугольного сечения

N £ m_g j₁ R_skb A (1- ) w, (30)

где R_sk £ 2R — расчетное сопротивление армированной кладки при внецентренном сжатии, определяемое при марке раствора 50 и выше по формуле

R_skb = R + , (31)

а при марке раствора менее 25 (при проверке прочности кладки в процессе ее возведения) по формуле

R_skb = R₁ + . (32)

Остальные величины имеют те же значения, что в пп. 4.1. и 4.7.
