а) при расчете конструкций по прочности кладки для определения усилий в кладке, рассматриваемой в предельном состоянии сжатия при условии, что деформации кладки определяются совместной работой с элементами конструкций из других материалов (для определения усилий в затяжках сводов, в слоях сжатых многослойных сечений, усилий, вызываемых температурными деформациями, при расчете кладки над рандбалками или под распределительными поясами) по формуле

Е= 0,5 e₀, (7)

где, e₀ — модуль упругости (начальный модуль деформаций) кладки, определяемый по формулам (1) и (2).

б) при определении деформаций кладки от продольных или поперечных сил, усилий в статически неопределимых рамных системах, в которых элементы конструкций из кладки работают совместно с элементами из других материалов, периода колебаний каменных конструкций, жесткости конструкций по формуле

Е= 0,8 e₀, (8)

3.23. Относительная деформация кладки с учетом ползучести определяется по формуле

e = v (9)

где s — напряжение, при котором определяется e;

n — коэффициент, учитывающий влияние ползучести кладки;

v = 1,8 ‑ для кладки из керамических камней с вертикальными щелевидными пустотами (высота камня 138 мм);

v = 2,2 ‑ для кладки из глиняного кирпича пластического и полусухого прессования;

v = 2,8 — для кладки из крупных блоков или камней, изготовленных из тяжелого бетона;

v = 3,0 — для кладки из силикатного кирпича и камней полнотелых и пустотелых, а также из камней, изготовленных из бетона на пористых заполнителях или поризованного и силикатных крупных блоков:

v = 3,5 — для кладки из мелких и крупных блоков, изготовленных из автоклавного ячеистого бетона вида А;

v = 4,0 — то же, из автоклавного ячеистого бетона вида Б.

3.24. Модуль упругости кладки Е₀ при постоянной и длительной нагрузке с учетом ползучести следует уменьшать путем деления его на коэффициент ползучести v.

3.25. Модуль упругости и деформаций кладки из природных камней допускается принимать по специальным указаниям, составленным на основе результатов экспериментальных исследований и утвержденным госстроями союзных республик в установленном порядке.

3.26. Деформации усадки кладки из глиняного кирпича и керамических камней не учитываются.

Деформации усадки следует принимать для кладок:

из кирпича, камней, мелких и крупных блоков, изготовленных на силикатном или цементном вяжущем, — 3×10^-4;

из камней и блоков, изготовленных из автоклавного ячеистого бетона (вида А), — 4×10^-4;

то же, из неавтоклавного ячеистого бетона (вида Б) — 8×10^-4;

3.27. Модуль сдвига кладки следует принимать равным G = 0,4 Е₀, где Е₀ — модуль упругости при сжатии.

3.28. Величины коэффициентов линейного расширения кладки следует принимать по табл. 16.

Таблица16

3.29. Коэффициент трения следует принимать по табл. 17.

Таблица 17

4. РАСЧЕТ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМ ПЕРВОЙ ГРУППЫ (ПО НЕСУЩЕЙ СПОСОБНОСТИ)

КАМЕННЫЕ КОНСТРУКЦИИ

Центрально-сжатые элементы

4.1. Расчет элементов неармированных каменных конструкций при центральном сжатии следует производить по формуле

N £ т_gj RA, (10)

где, N — расчетная продольная сила;

R — расчетное сопротивление сжатию кладки, определяемое по табл. 2 — 9;

j — коэффициент продольного изгиба, определяемый по п. 4.2;

а — площадь сечения элемента;

т — коэффициент, учитывающий влияние длительной нагрузки и определяемый по формуле (16) при е_0g = 0.

При меньшем размере прямоугольного поперечного сечения элементов h ³ 30 см (или с меньшим радиусом инерции элементов любого сечения i ³ 8,7 см) коэффициент т_g следует принимать равным единице.

4.2. Коэффициент продольного изгиба j для элементов постоянного по длине сечения следует принимать по табл. 18 в зависимости от гибкости элемента

(11)

или прямоугольного сплошного сечения при отношении

(12)

и упругой характеристики кладки a, принимаемый по табл. 15, а для кладки с сетчатым армированием — по формуле (4).

В формулах (11) и (12):

l₀ — расчетная высота (длина) элемента, определяемая согласно указаниям п. 4.3;

i — наименьший радиус инерции сечения элемента;

h — меньший размер прямоугольного сечения.

Таблица 18

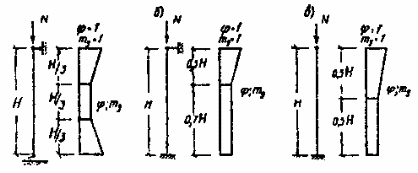

Рис. 4. Коэффициенты j и т_g по высоте сжатых стен и столбов

а - шарнирно опертых на неподвижные опоры; б - защемленных внизу и имеющих верхнюю упругую опору; в - свободно стоящих

4.3. Расчетные высоты стен и столбов l₀ при определении коэффициентов продольного изгиба j в зависимости от условий опирания их на горизонтальные опоры следует принимать:

а) при неподвижных шарнирных опорах l₀ = Н (рис. 4,а);

б) при упругой верхней опоре и жестком защемлении в нижней опоре: для однопролетных зданий l₀ = 1,5H, для многопролетных зданий l₀ = 1,25H (рис. 4,б);
