в) для свободно стоящих конструкций l₀ = 2Н (рис. 4,в);

г) для конструкций с частично защемленными опорными сечениями — с учетом фактической степени защемления, но не менее l₀ = 0,8Н, где Н — расстояние между перекрытиями или другими горизонтальными опорами, при железобетонных горизонтальных опорах расстояние между ними в свету.

Примечания: 1. При жестких опорах (см. п. 6.7) и заделке в стены сборных железобетонных перекрытий принимается l₀ = 0,9H, а при монолитных железобетонных перекрытиях, опираемых на стены по четырем сторонам, l₀ = 0,8H.

2. Если нагрузкой является только собственная масса элемента в пределах рассчитываемого участка, то расчетную высоту l₀ сжатых элементов, указанную в п. 4.3, следует уменьшить путем умножения на коэффициент 0,75.

4.4. Значения коэффициентов j и т_g для стен и столбов, опирающихся на шарнирные неподвижные опоры, с расчетной высотой l₀ = Н (см. п. 4.3) при расчете сечений, расположенных в средней трети высоты l₀ следует принимать постоянными, равными расчетным значениям j и т_g, определенным для данного элемента. При расчете сечений на участках в крайних третях l₀ коэффициенты j и т_g увеличиваются по линейному закону до единицы на опоре (рис. 4,а).

Для стен и столбов, имеющих нижнюю защемленную и верхнюю упругую опоры, при расчете сечений нижней части стены или столба до высоты 0,7 Н принимаются расчетные значения j и т_g, а при расчете сечений верхней части стены или столба значения j и т_g для этих сечений увеличиваются до единицы по линейному закону (рис. 4,б).

Для свободно стоящих стен и столбов при расчете сечений в их нижней части (до высоты 0,5Н) принимаются расчетные значения j и т_g, а в верхней половине значения j и т_g увеличиваются до единицы по линейному закону (рис. 4,в).

В месте пересечения продольной и поперечной стен, при условии их надежного взаимного соединения, коэффициенты j и т_g разрешается принимать равными 1. На расстоянии Н от пересечения стен коэффициенты j и т_g определяются по пп. 4.1 — 4.3. Для промежуточных вертикальных участков коэффициенты j и т_g принимаются по интерполяции.

4.5. В стенах, ослабленных проемами, при расчете простенков коэффициент j принимается по гибкости стены.

Для узких простенков, ширина которых меньше толщины стены, производится также расчет простенка в плоскости стены, при этом расчетная высота простенка принимается равной высоте проема.

4.6. Для ступенчатых стен и столбов, верхняя часть которых имеет меньшее поперечное сечение, коэффициенты j и т_g определяются:

а) при опирании стен (столбов) на неподвижные шарнирные опоры — по высоте l₀ = Н (Н — высота стены или столба согласно п. 4.3) и наименьшему сечению, расположенному в средней трети высоты Н;

б) при упругой верхней опоре или при ее отсутствии — по расчетной высоте l₀, определенной согласно п. 4.3, и сечению у нижней опоры, а при расчете верхнего участка стены (столба) высотой Н₁ — по расчетной высоте l₀₁ и поперечному сечению этого участка; l₀₁ определяется так же, как l₀, но при Н = Н₁.

Внецентренно сжатые элементы

4.7. Расчет внецентренно сжатых неармированных элементов каменных конструкций следует производить по формуле

N £ т_gj₁ RA_cw, (13)

где А_c — площадь сжатой части сечения при прямоугольной эпюре напряжений (рис. 5), определяемая из условия, что ее центр тяжести совпадает с точкой приложения расчетной продольной силы N. Положение границы площади А_c определяется из условия равенства нулю статического момента этой площади относительно ее центра тяжести для прямоугольного сечения

А_c = A , (14)

j₁ = (15)

В формулах (13) ‑ (15):

R — расчетное сопротивление кладки сжатию;

A — площадь сечения элемента;

h — высота сечения в плоскости действия изгибающего момента;

e₀ — эксцентриситет расчетной силы N относительно центра тяжести сечения;

j — коэффициент продольного изгиба для всего сечения в плоскости действия изгибающего момента, определяемый по расчетной высоте элемента l₀ (см. пп. 4.2, 4.3) по табл. 18;

j_c — коэффициент продольного изгиба для сжатой части сечения, определяемый по фактической высоте элемента Н по табл. 18 в плоскости действия изгибающего момента при отношении

или гибкости

,

где h_c и i_c — высота и радиус инерции сжатой части поперечного сечения А_c в плоскости действия изгибающего момента.

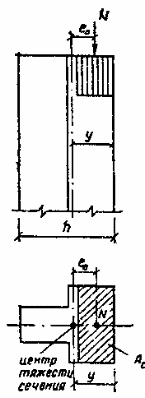

Рис. 5. Внецентренное сжатие

Рис. 6. Знакопеременная эпюра изгибающего момента для внецентренно сжатого элемента

Для прямоугольного сечения h_c = h — 2e₀. Для таврового сечения (при e₀ > 0,45y) допускается приближенно принимать А_c = 2(у - e₀)b и h_с = 2(у - e₀), где у — расстояние от центра тяжести сечения элемента до его края в сторону эксцентриситета; b — ширина сжатой полки или толщина стенки таврового сечения в зависимости от направления эксцентриситета.

При знакопеременной эпюре изгибающего момента по высоте элемента (рис. 6) расчет по прочности следует производить в сечениях с максимальными изгибающими моментами различных знаков. Коэффициент продольного изгиба j_c следует определять по высоте части элемента в пределах однозначной эпюры изгибающего момента при отношениях или гибкостях

или ,

или ,

где H₁ и H₂ — высоты частей элемента с однозначной эпюрой изгибающего момента;

h_c1; i_c1 и h_с2; i_c2 — высоты и радиусы инерции сжатой части элементов в сечениях с максимальными изгибающими моментами;

w — коэффициент, определяемый по формулам, приведенным в табл. 19;

т_g — коэффициент, определяемый по формуле

(16)

где N_g — расчетная продольная сила от длительных нагрузок;

h — коэффициент, принимаемый по табл. 20;

e_0g — эксцентриситет от действия длительных нагрузок.

При h ³ 30 см или i ³ 8,7 см коэффициент т_g следует принимать равным единице.

Таблица19

4.8. При е₀ > 0,7у, кроме расчета внецентренно сжатых элементов по формуле (13), следует производить расчет по раскрытию трещин в швах кладки согласно указаниям п. 5.3.

Таблица 20

4.9. При расчете несущих и самонесущих стен (см. п. 6.6) толщиной 25 см и менее следует учитывать случайный эксцентриситет е_v, который должен суммироваться с эксцентриситетом продольной силы.

Величину случайного эксцентриситета следует принимать равной: для несущих стен — 2 см; для самонесущих стен, а также для отдельных слоев трехслойных несущих стен — 1 см; для перегородок и ненесущих стен, а также заполнений фахверковых стен случайный эксцентриситет допускается не учитывать.

4.10. Наибольшая величина эксцентриситета (с учетом случайного) во внецентренно сжатых конструкциях без продольной арматуры в растянутой зоне не должна превышать: для основных сочетаний нагрузок — 0,9 у, для особых — 0,95 у, в стенах толщиной 25 см и менее: для основных сочетаний нагрузок — 0,8 у, для особых — 0,85 у, при этом расстояние от точки приложения силы до более сжатого края сечения для несущих стен и столбов должно быть не менее 2 см.

4.11. Элементы, работающие на внецентренное сжатие, должны быть проверены расчетом на центральное сжатие в плоскости, перпендикулярной к плоскости действия изгибающего момента в тех случаях, когда ширина их поперечного сечения b < h.

КОСОЕ ВНЕЦЕНТРЕННОЕ СЖАТИЕ

4.12. Расчет элементов при косом внецентренном сжатии следует производить по формуле (13) при прямоугольной эпюре напряжений в обоих направлениях. Площадь сжатой части сечения А_c условно принимается в виде прямоугольника, центр тяжести которого совпадает с точкой приложения силы и две стороны ограничены контуром сечения элемента (рис.7), при этом h_c = 2с_h; b_c = 2с_b, и А_c = 4c_h с_b, где с_h и с_b - расстояния от точки приложения силы N до ближайших границ сечения.

В случаях сложного по форме сечения для упрощения расчета допускается принимать прямоугольную часть сечения без учета участков, усложняющих его форму (рис. 8).

Рис. 7. Расчетная схема прямоугольного сечения при косом внецетренном сжатии
