6) для нескольких источников шума по формуле
(14)
где L и Li – октавные уровни звукового давления в дБ, создаваемые соответственно одним или отдельно рассматриваемым источником шума в расчетной точке, определяемые в соответствии с пп, 4.2 – 4.8 настоящих норм;
– допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм;
n – общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.
5.3. Требуемое снижение октавных уровней звукового давления
в дБ в расчетной точке в помещении или на территории от нескольких источников шума, отличающихся друг от друга по октавным уровням звукового давления более чем на 10 дБ, следует определять:
а) для каждого источника шума с более высокими уровнями звукового давления по формуле
(15)
где ni – общее количество источников шума с более высокими уровнями звукового давления;
б) для каждого источника шума с более низкими уровнями звукового давления по формуле
(16)
где п – общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.
5.4. В общее количество источников шума n при определении требуемого снижения октавных уровней звукового давления в дБ в расчетных точках, расположенных на территории жилой застройки или на площадках промышленных предприятий, следует включать все источники шума, находящиеся на этих территориях (агрегаты, установки и т. п.), а также количество элементов ограждающих конструкций зданий и сооружений (стены или окна, покрытия и др.), ориентированных в сторону расчетных точек, через которые шум из помещения попадает в расчетную точку, а также выходные отверстия (проемы) каналов и шахт, излучающих шум в атмосферу.
При определении в дБ для расчетных точек в помещении, защищаемом от внешних источников шума, в общее количество n принимаемых в расчет источников шума следует включать количество систем вентиляции с механическим побуждением, обслуживающих это помещение, а также количество элементов ограждающих конструкций, через которые шум проникает в помещение.
Примечание. Источники шума, находящиеся в защищаемом от шума помещении, в расчет принимать не следует, но величину
увеличивать на 5 дБ.
5.5. В общем количестве источников шума п не следует учитывать те источники шума, которые создают в расчетной точке уровни звукового давления
в дБ ниже допустимых на величину
, в каждой октавной полосе. т. е. для которых выполняется соотношение
, (17)
При этом величину в дБ следует определять по формуле
(18)
где
– количество источников шума, уровни звукового давления которых по крайней мере на 10 дБ меньше .
5.6. При определении по формуле (7) октавных уровней звукового давления в дБ от различных источников шума для расчета требуемого снижения уровней звукового давления в дБ в расчетной точке по формулам (15) и (16) допускается расстояния до источников шума принимать одинаковыми и равными среднему арифметическому
в случаях, когда
для разных источников шума.
Для одинаковых по излучаемой мощности источников шума в этом случае достаточно рассчитать требуемое снижение уровня звукового давления для одного из источников, принимая
.
Тогда требуемое снижение уровня звукового давления в дБ будет одинаковым для всех источников шума.
5.7. Требуемое общее снижение октавных уровней звукового давления
в дБ в помещениях с источниками шума при одновременной работе всех источников шума следует определять по формуле
(19)
где
– октавный уровень звукового давления в расчетной точке от всех источников шума в дБ, определяемый в соответствии с п. 4.4 настоящих норм, заменяя L на ;
– допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм.
6. ЗВУКОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЯ
Нормы звукоизоляции ограждающих конструкций
6.1. Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий являются индекс изоляции воздушного шума ограждающей конструкцией
в дБ и индекс приведенного уровня ударного шума под перекрытием
в дБ.
6.2. Индекс изоляции воздушного шума в дБ ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума следует определять по формуле
, (20)
где
– поправка, определяемая путем сравнения частотной характеристики изоляции воздушного шума ограждающей конструкцией с нормативной частотной характеристикой изоляции воздушного шума (рис. 6) по методике, изложенной в прил. 1.
Средние частоты
октавных полос в Гц

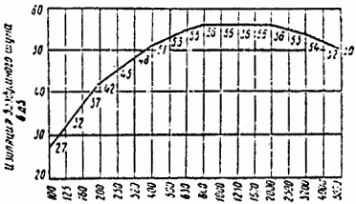

Рис.6. Нормативная частотная характеристика изоляции воздушного шума ограждающей конструкцией
6.3. Индекс приведенного уровня ударного шума в дБ под перекрытием с известной (рассчитанной или измеренной) частотной характеристикой приведенного уровня ударного шума следует определять по формуле
(21)
где
– поправка, определяемая путем сравнения частотной характеристики приведенного уровня ударного шума под перекрытием с нормативной частотной характеристикой приведенного уровня ударного шума (рис. 7) по методике, изложенной в прил. 1.
Средние частоты октавных полос в Гц

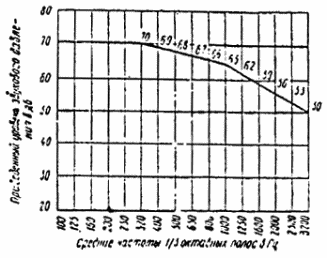

Рис. 7. Нормативная частотная характеристика приведенного уровня ударного шума под перекрытием
6.4. Нормативные индексы изоляции воздушного шума ограждающими конструкциями в дБ и приведенного уровня ударного шума под перекрытием в дБ жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий, следует принимать по табл. 7.
Таблица 7
| Наименование и расположение ограждающей конструкции | Индекс изоляции воздушного шума | Индекс приведенного уровня ударного шума | ||
| 1 | 2 | 3 | ||
| Жилые здания | ||||
| 1. Перекрытия между помещениями квартир | 50 | 67 | ||
| 2. Перекрытия между помещениями квартир и неиспользуемыми чердачными помещениями | 47 | – | ||
| 3. Перекрытия между помещениями квартиры и подвалами, холлами и используемыми чердачными помещениями | 50 | 67 | ||
| 4. Перекрытия между помещениями квартир и расположенными внизу магазинами | 55 | 67 | ||
| 5. Перекрытия между помещениями квартиры и расположенными внизу ресторанами, спортивными залами, кафе и другими подобными помещениями | 60 | 67 (50)1 | ||
| 6. Перекрытия между комнатами в двухэтажной квартире | 41 | 75 | ||
| 7. Перекрытия, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли, коридоры) | 45 | 75 | ||
| 8. Стены и перегородки между квартирами, между помещениями квартиры и лестничными клетками, холлами, коридорами, вестибюлями | 50 | – | ||
| 9. Стены между помещениями квартиры и магазинами | 55 | – | ||
| 10. Стены между помещениями квартиры и ресторанами, спортивными залами, кафе и другими подобными помещениями | 60 | – | ||
| 11. Перегородки без дверей между комнатами, между кухней и комнатой в квартире | 41 | – | ||
| 12. Перегородки между комнатами и санитарным узлом одной квартиры | 45 | – | ||
| 13. Входные двери квартир, выходящие на лестничные клетки, в холлы, вестибюли и коридоры | 30 | – | ||
| 14. Лестничные клетки и марши | — | 671 | ||
| 15. Стены и перегородки, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли, и лестничные клетки) | 45 | – | ||
| Гостиницы | ||||
| 16. Перекрытия между номерами: | ||||
| первой категории | 48 | 70 | ||
| второй ” | 45 | 72 | ||
| 17. Перекрытия, отделяющие номера от помещений общего пользования (вестибюли, холлы, буфеты): | 50 | 671 | ||
| для номеров первой категории | 50 | 671 | ||
| ” ” второй ” | 47 | 701 | ||
| 18. Перекрытия, отделяющие номера от ресторанов, кафе, столовых, кухонь: | ||||
| для номеров первой категории | 60 | 501 | ||
| ” ” второй ” | 55 | 551 | ||
| 19. Стены и перегородки между номерами: | ||||
| первой категории | 48 | – | ||
| второй ” | 45 | – | ||
| 20. Стены и перегородки, отделяющие номера от помещений общего пользования (лестничные клетки, вестибюли, холлы, буфеты): | ||||
| для номеров первой категории | 50 | – | ||
| ” ” второй ” | 47 | – | ||
| 21. Стены и перегородки, отделяющие номера от ресторанов, кафе, столовых, кухонь: | ||||
| для номеров первой категории | 60 | – | ||
| ” ” второй ” | 55 | – | ||
| Здания управлений, партийных и общественных организаций | ||||
| 22. Перекрытия между рабочими комнатами, кабинетами, секретариатами и отделяющие рабочие комнаты, кабинеты, секретариаты от помещений общего пользования (вестибюли, холлы) | 45 | 75 | ||
| 23. Перекрытия, отделяющие рабочие комнаты, кабинеты от рабочих не защищаемых от шума помещений (машбюро, телетайпные залы и т.п.) | 49 | 70 | ||
| 24. Стены и перегородки между рабочими комнатами | 40 | – | ||
| 25. Стены и перегородки, отделяющие рабочие комнаты, секретариаты от помещений общего пользования (лестничные клетки, вестибюли, холлы) и рабочих не защищаемых от шума помещений | 45 | – | ||
| 26. Стены и перегородки, отделяющие кабинеты от рабочих, не защищаемых от шума помещений и помещений общего пользования | 49 | – | ||
| Больницы и санатории | ||||
| 27. Перекрытия между палатами, кабинетами врачей | 45 | 70 | ||
| 28. Перекрытия между операционными и отделяющие операционные от палат и кабинетов | 60 | 70 | ||
| 29. Перекрытия, отделяющие палаты, кабинеты врачей от помещений общего пользования (вестибюлей, холлов) | 50 | 70 | ||
| 30. Перекрытия, отделяющие палаты, кабинеты от столовых, кухонь | 60 | 501 | ||
| 31. Стены и перегородки между палатами, кабинетами врачей | 45 | – | ||
| 32. Стены и перегородки между операционными и отделяющие операционные от других помещений. Стены и перегородки, отделяющие палаты и кабинеты от столовых, кухонь. | 60 | – | ||
| 33. Стены и перегородки, отделяющие палаты, кабинеты от помещений общего пользования (лестничные клетки, вестибюли, холлы) | 50 | – | ||
| Школы и другие учебные заведения | ||||
| 34. Перекрытия между классными помещениями, учебными кабинетами и аудиториями и отделяющие классные помещения, учебные кабинеты и аудитории от помещений общего пользования (коридоры, вестибюли, холлы) | 45 | 70 | ||
| 35. Перекрытия между музыкальными классами средних учебных заведений | 55 | 65 | ||
| 36. Перекрытия между музыкальными классами высших учебных заведений | 60 | 60 | ||
| 37. Стены и перегородки между классными помещениями, учебными кабинетами и аудиториями и отделяющие классные помещения, учебные кабинеты и аудитории от помещений общего пользования (лестничные клетки, вестибюли, холлы, рекреации) | 45 | – | ||
| 38. Стены и перегородки между музыкальными классами средних учебных заведений и отделяющие их от помещений общего пользования (лестничные клетки, вестибюли, холлы, рекреации) | 55 | – | ||
| 39. Стены и перегородки между музыкальными классами высших учебных заведений | 60 | – | ||
| Детские ясли-сады | ||||
| 40. Перекрытия между групповыми комнатами, спальнями и между другими детскими комнатами | 45 | 70 | ||
| 41. Перекрытия, отделяющие групповые комнаты, спальни от кухонь | 49 | 70 | ||
| 42. Стены и перегородки между групповыми комнатами, спальнями и между другими детскими комнатами | 45 | – | ||
| 43. Стены и перегородки, отделяющие групповые комнаты, спальни от кухонь | 49 | – | ||
| Вспомогательные здания и помещения промышленных предприятий | ||||
| 44. Перекрытия между помещениями для отдыха, учебных занятий, здравпунктами, рабочими комнатами управлений и конструкторских бюро, кабинетами, помещениями общественных организаций и отделяющие эти помещения от помещений общего пользования (вестибюлей, гардеробных) | 45 | 75 | ||
| 45. Перекрытия между помещениями лабораторий, красных уголков, залами для собраний, столовыми и отделяющие эти помещения от помещений, указанных в поз. 44 настоящей таблицы | 49 | 70 | ||
| 46. Стены и перегородки между рабочими комнатами управлений и конструкторских бюро, кабинетами, помещениями общественных организаций | 40 | – | ||
| 47. Стены и перегородки между помещениями для отдыха, учебных занятий, здравпунктами, отделяющие эти помещения от рабочих комнат управлений и конструкторских бюро, кабинетов, помещений общественных организаций и отделяющие все эти помещения (вестибюли, гардеробные, лестничные клетки) | 45 | – | ||
| 48. Стены и перегородки между помещениями лабораторий, красных уголков, залами для собраний, столовыми и отделяющие эти помещения от помещений, указанных в поз. 44 настоящей таблицы | 49 | – | ||
| 1Требование следует предъявлять к передаче ударного шума в помещении, защищаемое от шума при ударном воздействии на пол не защищаемого от шума помещения. Примечание. Значения индексов изоляции воздушного шума ограждающими конструкциями и приведенного уровня ударного шума под перекрытиями для жилых комнат общежитий следует принимать те же, что и для ограждающих конструкций квартир в жилых домах. | ||||
6.5. Нормируемыми параметрами звукоизоляции ограждающих конструкций производственных зданий, а также ограждающих конструкций, отделяющих защищаемые от шума помещения от помещений с источниками шума, нехарактерными для помещений, перечисленных в табл. 7 в других зданиях различного назначения, являются величины изоляции воздушного шума
в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.
