Тип "б"

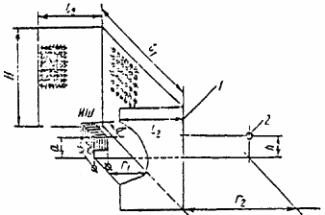

Рис. 18. Формы акустических экранов

ИШ – источник шума; 1 – экран; 2 – расчетная точка

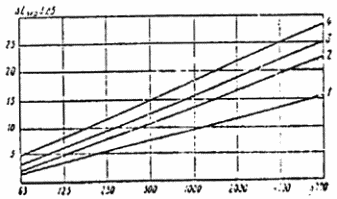

Рис. 19. Усредненные характеристики эффективности акустических экранов

1 – , 2 – при

3 – , 4 – при

8. СИСТЕМЫ ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ВОЗДУШНОГО ОТОПЛЕНИЯ

Источники шума и их шумовые характеристики

8.1. Источниками шума систем вентиляции, кондиционирования воздуха и воздушного отопления являются вентиляторы, холодильные машины в местных кондиционерах, электродвигатели, воздухорегулирующие устройства (дросселирующие устройства, клапаны, заслонки, направляющие лопатки), воздухораспределительные устройства (приточные и вытяжные решетки, плафоны, анемостаты, доводчики), элементы сети воздуховодов (повороты, изменение поперечного сечения, разветвления).

8.2. Шумовые характеристики вентиляторов определяются по ГОСТ 12.2.028 – 77, а электродвигателей – по ГОСТ 11929 – 66 и должны быть указаны в паспорте или каталоге. При отсутствии шумовых характеристик вентиляторов их следует определять, руководствуясь указаниями настоящего раздела норм.

Шумовые характеристики воздухорегулирующих и воздухораспределительных устройств должны быть указаны в паспортах или каталогах вентиляционного оборудования, а при их отсутствии должны определяться опытным путем.

8.3. При расчете шумовой характеристики (октавных уровней звуковой мощности) вентилятора необходимо предварительно определить общий уровень звуковой мощности вентилятора в дБ, относительно 10^-12 Вт, отдельно для всасывания и нагнетания по формуле

(56)

где – критерий шумности в дБ, величину которого следует принимать по табл. 17;

H – полное давление, создаваемое вентилятором в кгс/м²;

Q – объемный расход воздуха вентилятора в м³/с;

– поправка на режим работы вентилятора в дБ.

Примечания: 1. При работе вентилятора в режиме максимума коэффициента полезного действия (КПД) или с отклонением от него не более чем на 10% значение величины равно нулю. При отклонении режима работы вентилятора от режима максимума КПД не более чем на 20% значение величины следует принимать равным +2 дБ, при отклонении более чем на 20% – равным +4 дБ.

2. Полученная по формуле (56) величина характеризует звуковую мощность, излучаемую открытым патрубком всасывания или открытым патрубком нагнетания вентилятора (в атмосферу или в помещение) при условии плавного подвода воздуха к патрубку всасывания. Условия плавного подвода воздуха к патрубку всасывания обеспечиваются, когда при входе вентилятора имеется плавный коллектор или когда прямой участок воздуховода на стороне всасывания вентилятора имеет длину в м, определяемую соотношением

где – гидравлический диаметр прямого участка воздуховода в м;

F – площадь воздуховода в м²;

П₁ – периметр воздуховода в м.

3. При неплавном подводе воздуха к патрубку всасывания вентилятора или при установке дросселя на прямом участке воздуховода к патрубку всасывания, к величинам , определенным по формуле (56), следует добавлять для осевых вентиляторов 8 дБ и центробежных вентиляторов 4 дБ.

4. Значения величин H и Q вентиляторов следует принимать по разделу “Отопление, вентиляция и кондиционирование воздуха” проекта предприятия, здания и сооружения.

Таблица 17

8.4. Октавные уровни звуковой мощности вентилятора в дБ, излучаемой через патрубок всасывания или патрубок нагнетания вентилятора в воздуховод, следует определять по формуле

(57)

где – общий уровень звуковой мощности вентилятора в дБ, определяемый по формуле (56);

– поправка в дБ, принимаемая по табл. 18;

– поправка в дБ, определяемая по табл. 19.

Если воздуховод не присоединяется к вентилятору, то = 0.

8.5. Общий уровень звуковой мощности механического шума вентилятора в дБ в помещении, где он установлен, следует определять по формуле

(58)

где и – окружная скорость рабочего колеса вентилятора в м/с;

D – диаметр рабочего колеса вентилятора в м.

8.6. Октавные уровни звуковой мощности шума вентилятора в помещении, где он установлен, в дБ следует определять по формуле

(58а)

Таблица 18

Где – общий уровень звуковой мощности шума вентилятора в помещении, где он установлен, в дБ, определяемый в соответствии с п.8.5;

– поправка в дБ, принимаемая по табл. 18.

8.7. Если в помещении одновременно работает несколько вентиляторов, то для каждой октавной полосы необходимо определить суммарный уровень звуковой мощности всех вентиляторов в дБ путем сложения по табл. 5 уровней звуковой мощности отдельных вентиляторов.

8.8. Октавные уровни звуковой мощности в дБ местных кондиционеров и других вентиляционных установок с осевыми вентиляторами (без сетей воздуховодов, глушителей и холодильных машин) в помещении, где они установлены, следует определять по формуле (57), добавляя к полученным значениям 3 дБ. Октавные уровни звуковой мощности местных кондиционеров с центробежными вентиляторами в помещении, где они установлены, следует определять по формуле (57) – для всасывания и нагнетания отдельно, и значения полученных уровней суммировать по табл. 5.

Таблица 19

Определение октавных уровней звукового давления в расчетных точках

Характеристики
