6.13. Частотную характеристику изоляции воздушного шума двойным глухим остеклением при одинаковой толщине стекол следует определять путем прибавления величины 5+
к значениям частотной характеристики изоляции воздушного шума, построенной согласно п. 6.10 настоящих норм для одного стекла.
Величину следует определять по графику на рис. 13 в зависимости от размера воздушного промежутка между стеклами и частоты резонанса
в Гц, определяемой по формуле
(35)
где
– поверхностные плотности стекол в кг/м2;
d – размер воздушного промежутка в м.
Частотную характеристику изоляции воздушного шума двойным глухим остеклением при разной толщине стекол (отношение толщин 0,4–0,8) следует определять путем прибавления величины +
к значениям частотной характеристики изоляции воздушного шума, построенной аналогично указанной на рис. 14.
Координаты точек В и С следует определять по формулам:
(36)
(37)
при этом
=35 дБ,
где
и
– толщины стекол в мм ( > ).
Величину следует определять по графику на рис. 13.

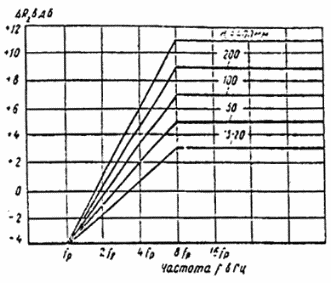

Рис. 13. График для определения повышения изоляции воздушного шума двойным глухим остеклением в зависимости от толщины воздушного промежутка

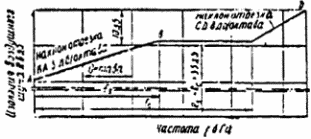

Рис. 14. Частотная характеристика изоляции воздушного шума двойным глухим остеклением при разной толщине стекол
Величина составляет 3 дБ при
= 0,4 – 0,5 и 4 дБ
при = =0,6 – 0,8.
6.14. Индекс изоляции воздушного шума
в дБ междуэтажным перекрытием с звукоизоляционным слоем следует определять по табл. 10 в зависимости от величины индекса изоляции воздушного шума плитой перекрытия
, определенного в соответствии с пп. 6.8 и 6.9 настоящих норм (подставляя вместо ), и частоты резонанса
в Гц, определяемой по формуле
(38)
где
– динамический модуль упругости материала звукоизоляционного слоя в кгс/м2, принимаемый по табл. 11;
– поверхностная плотность плиты перекрытия в кг/м2;
– поверхностная плотность конструкций пола выше звукоизоляционного слоя (без звукоизоляционного слоя) в кг/м2;,
– толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле
(39)
где
толщина звукоизоляционного слоя в необжатом состоянии в м;
Таблица 10
| Конструкция пола |
| Индекс изоляции воздушного шума перекрытием | ||||||
| 41 | 44 | 47 | 50 | 53 | ||||
| 1. Деревянные полы по лагам, уложенным на звукоизоляционный слой (в виде ленточных прокладок) с динамическим модулем упругости 5·104–12·104 кгс/м2, при расстоянии между полом и плитой перекрытия 60–70 мм | 150 220 350 500 | 51 48 46 41 | 52 50 47 46 | 53 51 49 48 | 54 52 51 50 | 55 54 53 52 | ||
| 2. Покрытие пола на монолитной стяжке или сборных плитах с поверхностной плотностью 60–120 кг/м2 по звукоизоляционному слою с динамическим модулем упругости 3·104–10·104 кгс/м2, толщиной до 20–25 мм в обжатом состоянии | 100 150 220 | 50 48 45 | 51 49 47 | 52 51 49 | 53 52 51 | 54 53 53 | ||
| 3. То же, по звукоизоляционному слою из песка или шлака с динамическим модулем упругости 8·105–13 105 кгс/м2, толщиной 50–60 мм | 220 350 500 | 50 47 45 | 51 49 47 | 52 50 49 | 53 52 51 | 54 53 53 | ||
| Примечания: 1. При увеличении толщины прокладки до 40 мм в обжатом состоянии следует к величине 2. При увеличении толщины засыпки до 90– 100 мм следует к величине | ||||||||
– относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по табл. 11.
6.15. Индекс приведенного уровня ударного шума
в дБ под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по табл. 12 в зависимости от величины индекса приведенного уровня ударного шума плиты перекрытия
, определенной по табл. 13, и частоты колебаний пола, лежащего на звукоизоляционном слое,
в Гц, определяемой по формуле
(40)
где – динамический модуль упругости звукоизоляционного слоя в кгс/м2, принимаемый по табл. 11;
– толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле (39);
– поверхностная плотность пола (без звукоизоляционного слоя) в кг/м2.
6.16. Индекс изоляции воздушного шума в дБ междуэтажным перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять в соответствии с пп. 6.8 и 6.9 настоящих норм, принимая при этом величину т равной поверхностной плотности плиты перекрытия (без рулонного пола).
Если в качестве покрытия чистого пола принят поливинихлоридный линолеум на теплозвукоизоляционной подоснове (ГОСТ 18108–72), то рассчитанную величину индекса изоляции воздушного шума междуэтажным перекрытием следует уменьшать на 1 дБ.
6.17. Индекс приведенного уровня ударного шума в дБ под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле
(41)
Таблица 11
| Плотность в кг/м2 | Динамический модуль упругости | ||||||||
| Материал | 250 | 500 | 1000 | ||||||
|
|
|
|
|
|
| ||||
| 1. Плиты теплоизоляционные из минеральной ваты на синтетическом связующем по ГОСТ 9573-72*: | |||||||||
| полужесткие | 100–125 | 4,5·104 | 0,5 | 5,5·104 | 0,55 | 7·104 | 0,7 | ||
| жесткие | 126–150 | 5·104 | 0,45 | 6·104 | 0,5 | 8·104 | 0,6 | ||
| 2. Плиты минераловатные на синтетическом связующем по ТУ 21-24-52-73 Минстройматериалов СССР: | |||||||||
| полужесткие | 70–90 | 3,6·104 | 0,5 | 4,5·104 | 0,55 | 5,6·104 | 0,65 | ||
| жесткие | 95–110 | 4·104 | 0,4 | 5·104 | 0,45 | 6·104 | 0,55 | ||
| 3. Маты минераловатные прошивные по ТУ 21-24-51-73 | 75–125 | 4·104 | 0,65 | 5·104 | 0,7 | – | – | ||
| Тоже | 126–175 | 5·104 | 0,5 | 6,5·104 | 0,55 | – | – | ||
| 176–225 | 6·104 | 0,45 | 7·104 | 0,5 | – | – | |||
| 4. Плиты древесноволокнистые мягкие по ГОСТ 4598—74* | 250 | 10·104 | 0,1 | 11·104 | 0,1 | 12·104 | 0,15 | ||
| 5. Шлак крупностью до 15 мм | 500–800 | 80·104 | 0,08 | 90·104 | 0,09 | – | – | ||
| 6. Песок прокаленный | 1300–1500 | 120·104 | 0,03 | 130·104 | 0,04 | – | – | ||
| Примечание. Для нагрузок на звукоизоляционный слой, не указанных в настоящей таблице, следует величины | |||||||||
Таблица 12
| Конструкция пола |
| Индексы приведенного уровня ударного шума под перекрытием | |||||
| в Гц | 91 | 88 | 86 | 84 | 82 | 80 | |
| 1. Деревянные полы по лагам, уложенным на звукоизоляционный слой (в виде ленточных прокладок) с динамическим модулем упругости 5·104 – 12·104 кгс/м2, при расстоянии между полом и плитой перекрытия 60 – 70 мм | 150 220 350 | 66 68 71 | 65 67 69 | 63 65 67 | 62 64 66 | 61 62 64 | 61 61 63 |
| 2. Покрытие пола на монолитной стяжке или сборных плитах с поверхностной плотностью 60 кг/м2 по звукоизоляционному слою с динамическим модулем упругости 3·104 – 10·104 кгс/м2 | 60 100 150 200 | 68 70 75 77 | 65 67 72 75 | 63 65 70 73 | 61 64 68 71 | 58 63 67 69 | 56 62 65 67 |
| 3. То же, по звукоизоляционному слою из песка или шлака с динамическим модулем упругости 8·105 – 13·105 кгс/м2 | 150 250 350 | 69 74 78 | 67 72 76 | 65 70 74 | 64 68 73 | 62 67 71 | 61 66 70 |
| 4. Покрытие пола на монолитной стяжке или сборных плитах с поверхностной плотностью 120 кг/м2 по звукоизоляционному слою с динамическим модулем упругости 3·104 – 10·104 кгс/м2 | 60 100 150 200 | 66 70 74 75 | 63 67 71 72 | 61 65 69 71 | 59 64 67 69 | 57 62 65 67 | 55 60 63 65 |
| 5. То же, по звукоизоляционному слою из песка или шлака с динамическим модулем упругости 8·105 – 13·105 кгс/м2 | 150 250 350 | 68 72 76 | 65 70 74 | 63 68 72 | 62 66 71 | 60 65 69 | 59 64 68 |
| Примечание. При поверхностной плотности монолитной стяжки или сборной плиты пола между 60 и 120 кг/м2 индексы | |||||||
где
– индекс приведенного уровня ударного шума для плиты перекрытия в дБ, принимаемый по табл. 13;
