Текст из файла (страница 8)

Установку кожухов следует предусматривать на полу на резиновых прокладках; соприкосновения элементов кожуха с агрегатом или машиной не допускаются.

7. ЗВУКОПОГЛОЩАЮЩИЕ КОНСТРУКЦИИ И ЭКРАНЫ

Область применения

7.1. Звукопоглощающие конструкции (облицовки поверхностей ограждающих конструкций или штучные звукопоглотители) следует применять для снижения уровня звукового давления на рабочих местах и местах постоянного пребывания людей в производственных и общественных зданиях.

7.2. Звукопоглощающую облицовку следует размещать на потолке и стенах помещений. Площадь облицовки следует определять расчетом.

7.3. Штучные звукопоглотители следует применять, если полученная в результате расчета площадь облицовки недостаточна для достижения требуемого по расчету снижения уровня звукового давления, а также вместо облицовки потолка и над отдельными источниками шума.

7.4. Экраны, устанавливаемые между источником шума и защищаемым от шума местом, следует применять для снижения уровней звукового давления на рабочих местах в производственных и общественных зданиях и местах постоянного пребывания людей, а также в селитебной зоне городов и других населенных пунктов.

Примечание. В селитебной зоне городов и других населенных пунктов экраны следует применять в соответствии с указаниями раздела 10 настоящих норм.

Звукопоглощающие конструкции

7.5. Звукопоглощающие конструкции следует применять, когда требуемое снижение уровня звукового давления в дБ, определенное в соответствии с п. 5.2 настоящих норм в расчетных точках в отраженном звуковом поле превышает 3 дБ не менее чем в трех октавных полосах или превышает 5 дБ хотя бы в одной из октавных полос. В расчетных точках, выбранных на рабочих местах, требуемое снижение уровня звукового давления в этих же случаях должно превышать соответственно не менее 1 или 3 дБ.

При этом необходимое снижение уровня звукового давления может быть обеспечено только применением звукопоглощающих конструкций, если в расчетных точках в отраженном звуковом поле не превышает 10–12 дБ, а в расчетных точках на рабочих местах – 4–5 дБ.

7.6. Если полученные в результате расчета значения в дБ окажутся выше указанных в п. 7.5 настоящих норм, то для снижения уровня звукового давления помимо звукопоглощающих конструкций необходимо предусматривать применение дополнительных средств защиты от шума, например экранов.

7.7. Величину максимального снижения уровня звукового давления в дБ в каждой октавной полосе при применении звукопоглощающих конструкций в расчетной точке, расположенной в зоне отраженного звука, следует определять по формуле

(43)

где В – постоянная помещения в м², определяемая в соответствии с п. 4.3 настоящих норм;

– постоянная помещения в м² после установки в нем звукопоглощающих конструкций, определяемая согласно требованиям п. 7.8 настоящих норм;

– коэффициенты, определяемые по графику на рис. 3, соответственно до и после устройства звукопоглощающих конструкций.

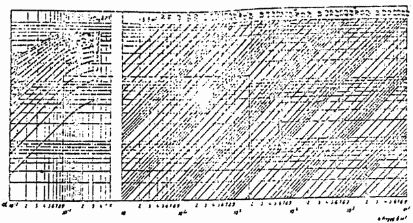

Рис. 15. Номограммы для расчета по известным величинам

7.8. Постоянную помещения в м² следует определять по формуле

(44)

где А₁ – величина звукопоглощения ограждающих конструкций помещения в м², на которых нет звукопоглощающей облицовки, определяемая по формуле

(45)

– средний коэффициент звукопоглощения помещения до устройства звукопоглощающей облицовки, определяемый по формуле

(46)

– общая площадь ограждающих конструкций помещения в м²;

– площадь звукопоглощающей облицовки в м²;

– величина звукопоглощающей облицовки звукопоглощающими конструкциями, определяемая по формуле

(47)

– реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по прил. 2;

– величина звукопоглощения штучного звукопоглотителя в м², определяемая по прил. 2;

– количество штучных звукопоглотителей;

– средний коэффициент звукопоглощения помещения со звукопоглощающими конструкциями, определяемый по формуле

(48)

Обозначения величин те же, что и в формулах (45) и (47).

7.9. Площадь звукопоглощающей облицовки в м² следует определять по формуле

(49)

где – величина требуемого звукопоглощения, обеспечивающего заданное снижение уровня звукового давления и определяемая по номограмме на рис. 15 (среднему коэффициенту звукопоглощения (формула 46), величине требуемого снижения уровня звукового давления в дБ и общей площади в м² ограждающих конструкций помещения).

Если в результате расчета площадь звукопоглощающей облицовки окажется больше площади, возможной для облицовки в данном помещении, то следует принять максимально возможной, а дополнительное звукопоглощение следует обеспечить применением штучных звукопоглотителей, количество которых для каждой октавной полосы следует определять по формуле

(50)

Примечание. Количество штучных звукопоглотителей в проекте следует принимать наибольшим из значений, полученных расчетом для всех октавных полос.

7.10. Количество штучных звукопоглотителей в случае их применения вместо звукопоглощающей облицовки потолка и стен следует определять по формуле

(51)

Обозначения те же, что и в формуле (50).

7.11. Штучные звукопоглотители следует размещать в объеме помещения на расстояниях друг от друга и от ограждающих конструкций помещения, указанных в табл. 2 прил. 2.

Экраны

7.12. Экраны следует применять для снижения уровня звукового давления на рабочих местах и в местах постоянного пребывания людей от источников шума, создающих уровни звукового давления L в дБ в расчетных точках, превышающие допустимые в дБ не менее чем на 10 дБ и не более чем на 20 дБ.

Экраны следует применять только в сочетании со звукопоглощающей облицовкой помещения.

7.13. Экраны следует изготовлять из сплошных твердых или щитов, облицованных звукопоглощающим материалом поверхности, обращенной к источнику шума. В качестве звукопоглощающего материала следует применять материалы, указанные в табл. 1 прил. 2. Толщина слоя звукопоглощающего материала должна составлять не менее 50–60 мм.

7.14. Величину снижения уровня звукового давления в дБ в расчетной точке при установке экранов следует определять в каждой октавной полосе по формуле

(52)

где – октавный уровень звукового давления в дБ в расчетной точке от источника шума, для которого предусматривается установка экрана, определяемый по формуле (2), заменяя в ней на ;

– октавный уровень звуковой мощности источника шума в дБ, для которого предусматривается установка экрана;

– октавный уровень звуковой мощности в дБ каждого из источников шума в помещении;

В – постоянная помещения в м², определяемая в соответствии с п. 4.3 настоящих норм;

– постоянная помещения в м² после устройства в нем звукопоглощающих конструкций и экранов, определяемая в соответствии с п. 7.15 настоящих норм;

– снижение экраном октавного уровня звукового давления в дБ в расчетной точке за экраном, определяемое в соответствии с п. 7.17 настоящих норм;

– коэффициенты соответственно до и после устройства звукопоглощающих конструкций и экранов, определяемые по графику на рис. 3;

n – общее количество источников шума в помещении.

7.15. Постоянную помещения в м² следует определять по формуле

(53)

где – величина дополнительного звукопоглощения экраном в м², определяемая по формуле

(54)

– площадь k–го экрана в м² (при двухсторонней облицовке экрана ее следует увеличивать в 1,5 раза);

т – общее количество экранов, установленных в помещении;

– средний коэффициент звукопоглощения помещения,

определяемый по формуле

(55)

– то же, что в формулах (45) и (47).

7.16. Размеры экрана – высоту Н и ширину , расстояние от источника шума до экрана и от экрана до расчетной точки в м следует принимать в соответствии с рис. 16 и табл. 15 и 16.

Линейные размеры экрана должны быть не менее чем в три раза больше линейных размеров источников шума.

7.17. Величину снижения экраном октавного уровня звукового давления в дБ следует определять при = 0,5 м для экрана типа “а” по табл. 15, а для экрана типа “б” по табл. 16 в зависимости от типоразмеров экрана и взаимного размещения источника шума, экрана и расчетной точки (рис. 16).

Величины в дБ для каждой октавной полосы допускается определять также и по графику на рис. 17. При этом для экрана П-образной формы (тип “б”) следует принимать приведенную ширину экрана в м вместо экрана типа “а”, полагая .

Таблица 15

Таблица 16

Тип "a"
