Приложение 2
2. ИНДУСТРИАЛЬНЫЕ СПОСОБЫ РЕМОНТА
РЕЗЕРВУАРОВ
Под индустриальными способами ремонта понимается максимальное сокращение ручного труда на ремонтной площадке под открытым небом, перенос основных сборочно-сварочных работ в цеховые условия, повышение механизации всех процессов, в том числе в цеховых условиях. Указанные методы дают значительный экономический эффект: сокращают стоимость ремонтных работ, снижают трудозатраты и уменьшают сроки ремонта. Организация поточности этих работ обусловливает получение дополнительного эффекта от использования механизмов и средств транспорта и повторности применения такелажной оснастки.
Один из основных индустриальных способов ремонта — способ с применением рулонированных заготовок листовых конструкций днищ, стенок, настилов покрытий, которые изготавливают в специальных цехах, оснащенных оборудованием для обработки листов, сборки, сварки и рулонирования полотнищ.
Применение для ремонта резервуаров рулонированных заготовок, изготовленных индустриальным способом в цеховых условиях, сокращает в 3—4 раза протяженность сварных соединений, выполненных на ремонтной площадке, уменьшает в 2—3 раза трудоемкость ремонтных работ, снижает стоимость работ примерно в 1,5 раза по сравнению с полистовым ремонтом.
Время ремонтных работ на площадке также сокращается в несколько раз, например, при смене настила стационарных крыш в 4—5 раз, одновременного ремонта покрытия и двух верхних поясов в 3,5—4,7 раза.
Индустриальные способы ремонта повышают качество ремонтных работ и существенно улучшают условия труда рабочих ремонтных бригад.
2.1. РЕМОНТ ДНИЩ
Ремонт днищ применением рулонных заготовок связан с демонтажем стального днища резервуара, а затем восстановлением его. В некоторых случаях осуществляется одновременный ремонт основания резервуара и днища (полная замена и частичная—без замены окрайков).
При выполнении ремонтных работ применяют обычно следующие механизмы и такелажную оснастку:
кран УБ-102;
трактор С-80 или С-100;
трос диаметром 17,5 мм (ГОСТ 3071—74) длиной 80 м с тросовыми сжимами (10 шт.);
блоки грузоподъемностью 3 т;
трос диаметром 24 мм, длиной 40 м с тросовыми сжимами (8 шт.).
При ремонте днищ с применением рулонированных заготовок рекомендуется следующая последовательность операций:
а) подготовительные работы, включая изготовление рулонов и их доставку к ремонтируемому резервуару со всеми монтажными приспособлениями и оснасткой;
б) выполнение монтажных проемов в кровле резервуара;
в) демонтаж всего или частично подлежащего замене днища;
г) удаление демонтированных участков днища через проем;
д) подъем и подача рулонов в резервуар через проемы в крыше;
е) разворачивание рулонов и подтаскивание полотнищ в проектное положение с временным их закреплением и сваркой между собой и окрайками днища.
Монтажные проемы в крыше вырезают следующим образом: размечают монтажный проем, приваривают три подъемные петли, стропят крюк крана к петлям. После этого вырезают монтажный проем и с помощью крана вырезанные элементы удаляют с крыши резервуара.
После окончания ремонта днища и проверки качества сварочных работ монтажные проемы на крыше закрываются. Затем выполняют сварку элементов, закрывающих монтажные проемы, с крышей.
Ремонт оснований резервуаров, получивших неравномерную осадку в период эксплуатации, проводят различными способами. При осадке основания в зоне окрай-ков, когда не требуется исправления центральной части, осуществляют подъем резервуара, подсыпку и ремонт основания только периферийной части.
При больших деформациях центральной части основания или необходимости полного его ремонта резервуар поднимают и вырезают днище. Днище разрезают на две части и попеременно надвигают их одну на другую, ремонтируя основание. По окончании ремонта ремонтируется днище резервуара.
2.2. РЕМОНТ ВЕРХНИХ ПОЯСОВ СТЕНКИ
Ремонт начинают с установки всех приспособлений и рулона-заготовки внутри резервуара через вырезанное монтажное окно в кровле (рис. 6). Старые листы верхних поясов, подлежащих замене, вырезают через 6 м по окружности и с помощью крана опускают на землю. Рулонная заготовка к этому времени должна быть установлена на подставку; при этом верхний край развертываемого рулона должен быть ниже верхней отметки стенки резервуара. Вертикальную кромку рулона закрепляют за стенку резервуара прихватками и рулон развертывают с одновременной передвижкой подставки с помощью крана и лебедки. При развертывании рулона клиньями последовательно поджимают полотнище по горизонтальным соединениям к стенке резервуара и обвязочному уголку. Подготовив участок длиной 6 м, начинают сварку горизонтальных соединений полотнища со стенкой резервуара и обвязочным уголком.
По окончании сварки демонтируют на последующем участке часть листов стенки, кровли и полуферму. Длина участка, подготавливаемого к развертыванию рулона, не должна превышать 6 м.
При развертывании рулона после прижатия кромок проводится сварка нахлесточного шва обратноступенчатым способом. Длина ступени не должна превышать 250 мм. Горизонтальные нахлесточные стыки выполняют сплошными с наружной стороны резервуара и прерывистыми (длиной 200 мм через 200 мм) с внутренней. По окончании развертывания рулона и демонтажа катушки осуществляют замыкание вертикального соединения. Для резервуара вместимостью до 400 м3 оно выполняется внахлестку, а более 400 м3 — встык.
Сборка соединения внахлестку ведется с помощью трактора или рычажных лебедок и клиньев, а встык — дополнительно с помощью балок, устанавливаемых с внутренней и наружной сторон, а также стяжных винтовых приспособлений.
После окончания ремонта проводят испытание сварных швов отремонтированных поясов стенки на герметичность керосиновой пробой, а затем гидравлическое испытание всего резервуара.

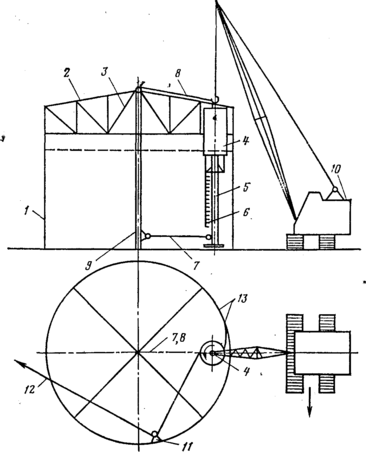

Рис. 6. Схема ремонта верхних поясов стенки резервуара с применением рулонной заготовки:
1 — стенка резервуара; 3 — настил покрытия: 3 — ферма; 4 — рулон; 5 — подставка; 6 - струнные леса; 7,8 — распорки; 9 — центральная стойка; 10 — самоходный кран; 11 — отводной блок; 12 — трос на лебедку; I3 — начальная кромка разворачиваемого полотнища
2.3. РЕМОНТ НИЖНИХ ПОЯСОВ СТЕНКИ
Ремонт нижних поясов стенки резервуара с применением рулонных заготовок выполняют в соответствии с ППР и техническими требованиями действующих нормативных документов по монтажу резервуаров (рис. 7).
Порядок выполнения основных этапов работ следующий: заготовка материалов; изготовление рулона; разметка на стенке резервуара вырезаемого участка; вырезка монтажного проема для заведения рулона внутрь резервуара; вырезка монтажного проема в кровле; установка рулона с поддоном на днище; закрепление на днище отводного блока; запасовка троса, разворачивающего и передвигающего рулон; вырезка заменяемого участка; разворачивание рулона.
