До начала ремонтных работ с внутренней стороны стенки резервуара навешиваются монтажные лестницы, монтажный проем в стенке окантовывается ребрами жесткости, которые фиксируют вертикальное положение кромок стенки вырезанного проема.
Рулон-заготовку доставляют к резервуару на транспортном устройстве (санях), затем натяжным тросом перемещают вместе с санями в резервуар через проем в стенке, краном через верхнее монтажное отверстие рулон поднимают в вертикальное положение и устанавливают на поддон. Затем вытаскивают из резервуара транспортные сани.
Отводной блок закрепляется на днище резервуара на расстоянии не более 8 м от рулона и по мере развертывания и перемещения последнего переносится и закрепляется на новой позиции.
Обрезку удерживающих планок и развертывание рулона проводят с соблюдением необходимых мер безопасности в соответствии с ППР и нормативно-технической документацией по монтажу резервуаров.
Непосредственная замена дефектных поясов стенки на новые проводится участками длиной по 6 м. Последовательно, по мере вырезки участков, разворачивают и передвигают рулонную заготовку.
Нижняя горизонтальная кромка заготовки при этом прижимается к заранее приваренным на днище упорам и прихватывается к днищу, верхняя кромка с помощью клиньев прижимается с внутренней стороны к оставляемой части стенки и прихватывается к ней.
Таким образом, решаются две задачи: во-первых, вырезка частями поясов обеспечивает устойчивость стенки резервуара без дополнительных креплений; во-вторых, за счет прижатия кромок проводится формирование из рулонной заготовки заменяемой части стенки. Сварка соединений новых листов со старыми аналогична сварке при замене верхних поясов стенки резервуара.
Вырезка дефектного участка проводится с учетом наименьшей деформации остающихся кромок после вырезки; при этом строго соблюдается последовательность вырезки: вначале нижний горизонтальный, затем вертикальные и в последнюю очередь верхний горизонтальный рез.
Вертикальные участки разрезов стенки выполняют резчики с гидроподъемников. Монтажное отверстие в покрытии вырезают аналогично рассмотренному варианту ремонта стенки верхних поясов.
После окончания ремонта проводят испытание на герметичность сварных швов стенки, выполненных на ремонтной площадке, а затем гидравлическое испытание всего резервуара.

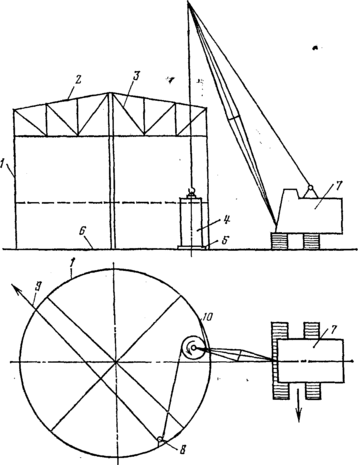

Рис. 7. Схема ремонта нижних поясов стенки резервуара с применением рулонной заготовки:
1 — стенка резервуара; 2 — настил покрытия; 3 — ферма; 4 — рулон; 5 — поддон; 6 — днище; 7 — самоходный кран; 8 — отводной блок; 9 - трос на лебедку; 10 — начальная кромка полотнища
2.4. РЕМОНТ НАСТИЛА ПОКРЫТИЯ
Ремонт покрытия с применением рулонных заготовок целесообразно проводить в том случае, когда замене подлежит весь настил покрытия.
Рулонированные полотнища настила шириной 3 м из листов толщиной 2,5—3 мм изготавливают в цеховых условиях с применением механизированных способов сварки и наворачивают на барабаны диаметром 2,5 м. В один рулон может быть свернута вся заготовка для одного покрытия резервуара.
Готовый рулон доставляется на ремонтную площадку.
Рулонированное полотнище на крышу резервуара можно подавать с помощью тросовой подвески (рис. 8). Она состоит из двух параллельных канатов с расстоянием между ними 250 мм, соединенных между собой короткими жесткими траверсами через 1500 мм. Монтаж подвески и закрепление ее на обвязочном уголке крыши осуществляют с помощью тягового устройства, состоящего из тягового троса и монтажной лебедки, с грузоподъемной силой 30 кН.
Рис. 8. Схема ремонта настила покрытия резервуара с применением рулонной заготовки:
1 — резервуар; 2 —шахтная лестница; 3 — тяговой трос; 4 — опорные блоки; 5 -отводной блок; 6 — тросовая подвеска: 7 — натяжное устройство; 8 — обвалование; 9 — рулон; I0 — электролебедка; 11 —якорь
В целях обеспечения прочности тросы подвески натягивают до соотношения стрелы провеса к длине в свету канатной подвески от 1 : 15 до 1 : 20.
После монтажа канатной подвески тяговый трос используется для подачи полотнища. С этой целью конец тягового троса закрепляют к начальной поперечной кромке разворачиваемого рулона.
К моменту подачи полотнища на крышу резервуара часть покрытия демонтируют и это место подготавливают для укладки нового элемента из рулонной заготовки. В практике обычно начинают демонтаж участка кровли от стенки до стенки через центр резервуара. Ширина демонтируемой полосы — З м, что соответствует ширине рулона. Остальная часть настила покрытия временно не демонтируется и служит для передвижения по крыше монтажников и сварщиков.
Рулон разматывают монтажной лебедкой с помощью тягового троса и по канатной подвеске полотнище подают на подготовленный участок крыши. На крыше полотнище подгоняют к каркасу, закрепляют электроприхватками и обрезают по месту (по краю крыши у стенки резервуара). Тяговый трос освобождают и закрепляют к оставшемуся полотнищу, расположенному на канатной подвеске. Следующий участок полотнища подается повторным действием тяговой лебедки и троса, при этом элемент полотнища, предназначенный для замены следующего участка, временно укладывают на первый участок и обрезают. С помощью рычажных приспособлений и лебедок вновь укладываемый элемент покрытия перемещают по крыше на подготовленный участок — демонтированную полосу старого настила.
Уложенные элементы покрытия приваривают с одной стороны к ранее уложенному участку, с другой — к каркасу.
Демонтаж старого настила покрытия ведется по отдельным участкам параллельно с подготовкой новых элементов. Такая очередность позволяет использовать старый и новый настилы покрытия как монтажную площадку для раскроя рулонированного полотнища на элементы. Демонтированные элементы покрытия с помощью малой механизации опускают по тросовой подвеске на прилегающую площадку около резервуара и затем удаляют за пределы обвалования.
После замены всего покрытия сварные швы испытывают на герметичность вакуум-методом.
Приложение 3
3. РЕКОМЕНДАЦИИ ПО РЕМОНТУ
РЕЗЕРВУАРОВ В УСЛОВИЯХ ОТРИЦАТЕЛЬНЫХ
ТЕМПЕРАТУР
Опыт эксплуатации металлических резервуаров и обобщение данных о нарушении их прочности и герметичности показывают, что большинство случаев (более 75 %) падает на зимний период, причем чаще разрушается конструкция, сваренная при отрицательных температурах.
В процессе сварки при отрицательных температурах металл сварного соединения быстро охлаждается и поэтому:
а) уменьшается зона разогрева, увеличивается пластическая деформация в околошовной зоне и возрастают внутренние напряжения;
б) вследствие повышения скорости кристаллизации металла сварочной ванны в сварном соединении наблюдается повышенное содержание газов и неметаллических включений;
в) повышенное содержание газов и окислов в зоне сварки понижает стабильность механических свойств сварных соединений, вызывает в отдельных случаях повышенную склонность металла к хрупкому разрушению, что в сочетании с внутренними напряжениями создает благоприятные условия для образования трещин.
Эта опасность особенно усугубляется при наличии в основном металле или в сварном соединении каких-либо концентраторов напряжений, подрезов, непроваров и т. д.
Кроме того, следует учесть, что металл и сварные соединения при отрицательных температурах очень чувствительны к ударным нагрузкам, поэтому при выполнении сварочно-монтажных работ применение каких-либо ударных методов не рекомендуется.
Сварочно-монтажные работы при ремонте резервуаров должны выполняться по специально разработанной технологии сварки, исключающей возникновение значительных внутренних напряжений, каких-либо дефектов в сварных соединениях и обеспечивающей наилучшие стабильные свойства соединения.
Настоящие рекомендации составлены на основании действующих нормативных документов: СНиП III-18—75. Металлические конструкции. Правила производства и приемки работ, СНиП II-B.3—62. Стальные конструкции. Нормы проектирования, а также с учетом накопленного опыта.
Настоящие рекомендации распространяются на ремонт при отрицательных температурах металлических резервуаров из углеродистой и низколегированной стали.
3.1. ЗАГОТОВКА И ОБРАБОТКА ДЕТАЛЕЙ
3.1.1. Накладки, вставки и детали для ремонта резервуаров должны изготавливаться в цехах или мастерских при положительной температуре воздуха.
3.1.2. При резке и обработке кромок неровности, шероховатости, заусенцы и завалы должны быть не более 0,5 мм.
3.1.3. Исправлять кромки следует абразивным инструментом, при этом следы от обработки должны быть направлены вдоль кромки.
3.1.4. При температуре воздуха —40 °С и ниже кислородную резку деталей из низколегированной стали, кромки которых подлежат в дальнейшем механической обработке, рекомендуется выполнять с подогревом.
3.1.5. При заготовке отдельных деталей резервуаров в зимних условиях правка металла в холодном состоянии ударными инструментами, а также резка его ножницами при температуре ниже —25 °С запрещается.
Запрещается правка стали путем наплавки валиков дуговой сваркой.
3.2. СБОРКА ЭЛЕМЕНТОВ ПОД СВАРКУ
3.2.1. Запрещается транспортировка волоком отдельных заготовленных деталей конструктивных элементов и листов во избежание искажения геометрической формы.
3.2.2. Запрещаются погрузка и выгрузка сбрасыванием заготовленных деталей конструкций.
3.2.3. Заготовки и детали перед сборкой должны быть очищены от заусенцев, грязи, масла, ржавчины, льда, снега и тщательно осмотрены. Обнаруженные дефекты подлежат исправлению.
3.2.4. Длину прихваток рекомендуется принимать не менее 50 мм, расстояние между прихватками — не более 500 мм, высоту усиления прихватки — не более 3 мм.
3.2.5. Уступ кромок в плоскости соединения листов следует обрабатывать абразивным инструментом.
3.2.6. При сборке и подгонке элементов рекомендуется применять подготовку кромок с криволинейным скосом.
3.2.7. В сварных стыковых соединениях листов разной толщины в целях обеспечения плавности изменения сечения необходимо предусматривать скосы у более толстого листа с одной или двух сторон с уклоном не более 1 : 5.
3.2.8. При установке технологического оборудования резервуара необходимо руководствоваться требованиями части I.
3.2.9. Стыковые соединения резервуаров под сварку при толщине листов 5 мм и более следует собирать на стяжных приспособлениях с обеспечением требуемых зазоров или посредством прихваток.
3.2.10. Лист днища резервуара рекомендуется собирать непосредственно на песчаном основании внахлестку по коротким и длинным кромкам. Подбивка листов в местах тройного нахлеста допускается только в горячем состоянии—нагрев до температуры 900—1100°С (от вишневого до оранжевого цвета каления) — и должна прекращаться при температуре не ниже 700 °С (красный цвет каления). Площадь разогрева должна превышать площадь места подбивки не менее чем на 20 %.
Скорость охлаждения должна исключать закалку, коробление, появление трещин и надрывов.
3.2.11. Листы настила кровли резервуара следует собирать внахлест по коротким и длинным кромкам.
3.2.12. После окончания сборки необходимо проверить качество работы (зазоры между кромками, величину нахлеста в соединяемых элементах и нет ли трещин в прихватках). При обнаружении трещин в прихватках последние удаляют (выплавляют) и заменяют новыми.
3.3. СВАРКА
3.3.1. Сварочное оборудование должно быть подготовлено для эксплуатации в условиях отрицательных температур.
3.3.2. Вблизи ремонтируемого резервуара следует установить передвижной домик для обогрева рабочих и приема пищи.
3.3.3. Работа сварщика на морозе должна чередоваться с отдыхом в теплом помещении.
3.3.4. При ремонтных работах вручную и механизированной сварке стальных конструкций предварительно следует подогреть сталь в зоне сварки до 180—200 °С на ширину 100 мм с каждой стороны соединения и на длину 300 мм в обе стороны от места замыкания шва. Подогревать кромки металла под сварку можно газовыми горелками или индукционными подогревателями.
Рис. 9. Типы швов:
а — угловой; б — стыковой
а
3.3.5. Сварку ответственных швов резервуара (стыковые и нахлесточные соединения, стенки, стыковые соединения окраек днища, соединение стенки резервуара с днищем, нахлесточные соединения днища, швы приварки резервуарного оборудования к стенке, соединения элементов покрытия и понтонов) рекомендуется выполнять на постоянном токе обратной полярности.
Применение переменного тока допускается для сварки неответственных швов резервуара (настил кровли, ограждения и т. п.), когда колебания сетевого напряжения не превышают ±6 %, режим сварки следует подбирать так, чтобы коэффициент формы провара был:
для углового шва l / h ≥1,3;
