Министерство образования и науки Российской Федерации
Государственное образовательное учреждение
высшего профессионального образования
МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(технический университет)
Кафедра основ конструирования машин
Расчетно-пояснительная записка
к курсовому проекту
по курсу
«Прикладная механика»
Тема: Механизм подъема чехла с радиоактивными отходами из горячей камеры в контейнер для транспортировки в сухое хранилище
241.07.0100 РПЗ
Группа: ТФ-11-05
Студент: Нефедов М.В.
Преподаватель: Перемыщев Д.А.
Москва 2008 г.
Содержание

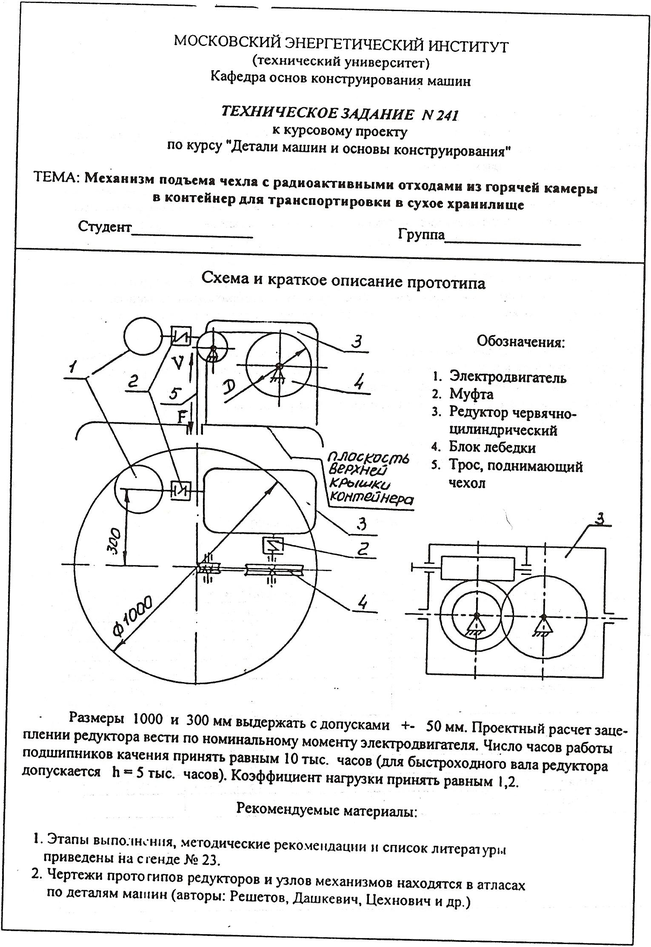

Техническое задание…………………………………………..……………………………………………………………………………………………..3
Раздел I. Подбор двигателя и передаточных чисел………………………………………………………………..5
-
Определение требуемой мощности электродвигателя……………………………………………………………..5
-
Ориентировочные значения передаточных чисел привода при различных типах двигателя…………………………………………..…………………………………………………………………………………………………………….5
Раздел II. Червяная передача……………………………………………………………………………………………………………………..6
-
Кинематический и силовой расчет……………………………………….…………………………………………………………….6
-
Выбор материалов и расчет допускных напряжений…………………………………………………………………6
-
Расчет основных геометрических параметров червячной пары…………………………………………7
-
Проверочные расчеты……………………………………………………………………………………………………………………………….10
Раздел III. Цилиндрическая передача…………………………………………………………………………………………………..11
-
Кинематический и силовой расчет……………………………………….……………………………………………………………11
-
Выбор материалов и расчет допускных напряжений………………………………………………………………..11
-
Расчет основных геометрических параметров зубчатой пары………………………………………….13
-
Проверочные расчеты……………………………………………………………………………………………………………………………….15
Раздел IV. Первый этап компоновки редуктора……………………………………………………………………….17
-
Конструктивные размеры корпуса редуктора……………………………………………………………………………..17
-
Предварительный расчет ведущего вала………………………………………………………………………………………17
-
Подбор подшипников……………………………………………………………………………………………………………………………18
-
Предварительный расчет шпоночного соединения……………………………………………………………..19
-
Предварительный расчет промежуточного вала……………………………………………………………………….19
-
Подбор подшипника…………………………………………………………………………………………………………………………….20
-
Дополнительные размеры……………………………………………………………………………………………………………….20
-
Предварительный расчет шпоночного соединения…………………………………………………………….22
Предварительный расчет ведомого вала………………………………………………………………………………………22
-
Подбор подшипника…………………………………………………………………………………………………………………………….23
-
Дополнительные размеры……………………………………………………………………………………………………………….24
-
Предварительный расчет шпоночного соединения…………………………………………………………….24
Раздел V. Проверочные расчеты подшипников и шпонок…………………………………………………..26
-
Проверка долговечности подшипников…………………………………………………………………………………………….26
-
Проверка долговечности подшипников на ведущем валу………………………………………………26
-
Проверка долговечности подшипников на промежуточном валу………………………………..29
-
Проверка долговечности подшипников на ведомом валу……………………………………………….32
-
Проверка долговечности шпоночных соединений……………………………………………………………………….34
Уточненный расчет валов……………………………………………………………………………………………………………………..35
-
Определение коэффициентов запаса прочности в опасных сечениях промежуточного вала……………………………………………………………………………………………………………………….35
-
Определение коэффициентов запаса прочности в опасных сечениях ведомого вала……………………………………………………………………………………………………………………………………………………………39
Раздел VI. Посадки деталей редуктора, завершающий этап разработки проекта.………………………………………………………………………………………………………………………………………………………………………41
-
Посадки и допуски характерных соединений.………………………………………………………………………………41
-
Выбор масла.…………………………………………………………………………………………………………………………………………………43
-
Сборка редуктора.………………………………………………………………………………………………………………………………….. 44
Литература…………………………………………..…………………………………………………………………………………………………………………46
Раздел I.Подбор двигателя и передаточных чисел

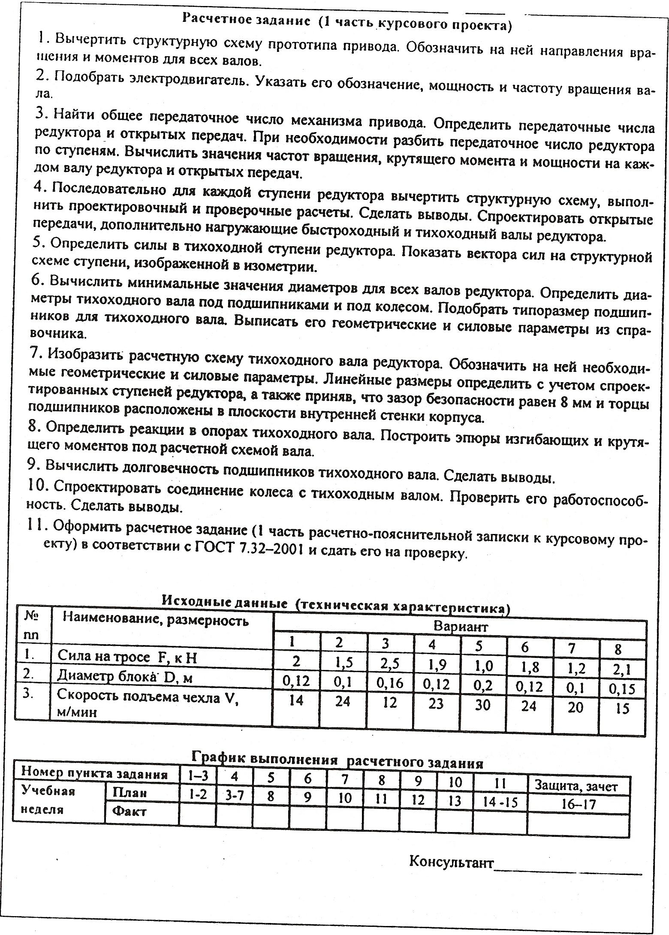

Исходные данные (техническая характеристика)
Вариант Наименование, размерность | 7 |
Сила на тросе F, кH | 1.2 |
Диаметр блока D, м | 0.1 |
Скорость подъема чехла V, м/мин | 20 |
1.Определение требуемой мощности электродвигателя:
Принимаем двигатель мощностью 0.55кВт [8]*
Таблица 1[8]
Мощность, кВт P0.55 | синхронная частота вращения, об/мин | |||
3000 | 1500 | 1000 | 750 | |
Электродвигатели закрыты обдуваемые | ||||
4А63В2/2740 | 4А71А4/1390 | 4А71В6/900 | 4А80В8/700 | |
асинхронная частота вращения, об/мин | ||||
2740 | 1390 | 900 | 700 |
2.Ориентировочные значения передаточных чисел привода при различных типах двигателя:
Принимаем двигатель 4А63В2/2740 исходя из табл.2.1 [6] для прямозубых в закрытом корпусе , для червячной закрытой
*Использованная литература
Получаем:
Раздел II.Червячная передача
1. Кинематический и силовой расчет
Берем по табл.2.1[6]:
Таблица 1[табл.2.3[6],стр.29[8]] Расчет основных параметров передачи
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. |
Оценка минимальной величины коэффициента диаметра червяка | |
2. Выбор материалов и расчет допускных напряжений
При скорости скольжения менее 8м/c принимаем марку бронзы для червячного колеса и марку стали для червяка:
-венец червячного колеса берем из табл.3.6[8]: ЛАЖМц в кокиль
-червяк берем из табл.2.7[8]: сталь 20Х.
Таблица 2[табл.3.5,3.7[8]] Расчет основных нагрузок передачи
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. |
Базовое число циклов перемены напряжений при расчете на контактную прочность |
*Взято по рекомендации преподавателя
Продолжение таблицы 2
3. Расчет основных геометрических параметров червячной пары
Таблица 3.1[табл.3.1,3.5[8],стр.29[8]] Расчет нормального модуля и межосевого расстояния
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. |
Продолжение таблицы 3.1
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. |
Таблица 3.2[табл.2.5[8],стр.30[8]] Основные размеры передачи
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. | |
Диаметры делительных окружностей | ||
Диаметры вершин зубьев | ||
Диаметры впадин зубьев | ||
Таблица 3.3[табл.3.8[8],стр.29[8]] Действительная скорость и КПД
Параметры и обозначения | Формулы, результаты расчета и принятые числовые значения параметров. |
При скорости скольжения менее 8м/c принимаем марку бронзы для червячного колеса и марку стали для червяка:
