универсальное пневматическое сбрасывающее устройство к прессу усилием 1000 кН (100 тс). Оно состоит из воздухораспределительного клапана З, установленного на станине пресса и срабатывающего от кулачка 4, смонтированного на диске 5, и переносного сопла 2, укрепленного на специальном кронштейне 1.

При повороте коленчатого вала с диском 5 ролик кулачка 4 нажимает на скобу б и через нее на шток 7, который, преодолевая сопротивление пружины 8, открывает доступ воздуха из магистрали в сопло 2. В результате струя воздуха, выходящая из сопла, воздействует на боковую поверхность детали 9, которая отбрасывается из зоны штампа в тару. При применении подвижных и поворотных кронштейнов можно расположить сопло так, чтобы получить нужную траекторию полета детали. Наличие регулируемого кулачка 4 позволяет осуществить подачу воздуха к соплу в заданной точке хода ползуна.

Конструкция пружинного устройства сбрасывающего

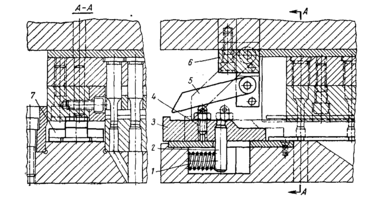

пружинное сбрасывающее устройство с рычажным механизмом взвода, смонтированное в штампе в состоящее из удерживаемого планками 7 толкателя З, который приводится в движение пружиной 1 через палец 2. Срабатывание устройства происходит при ходе ползуна вниз в результате на бегания рычага 5, закрепленного в державке б, на регулируемый упор 4. При следующем ходе ползуна другая отрезанная на штампе деталь снова поступает в зону действия толкателя, который, придя в исходное положение, произведет ее сбрасывание.

Приводное лотковое удаляющее устройство

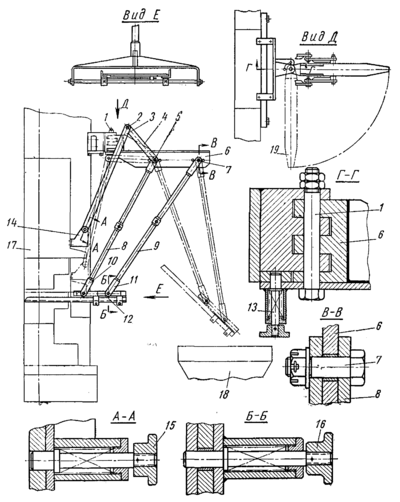

универсальное приводное лотковое удаляющее устройство.

Привод его осуществляется от ползуна 17 пресса, на котором укреплены два кронштейна 14. От кронштейнов через тяги 3, связанные между собой, и оси 2 движение передается на рычаги 4, которые жестко соединены с тягой 8. Эта тяга с приваренным к ней кронштейном 10 совершает колебательное движение вокруг оси 5. При ходе ползуна пресса вверх лоток 12 входит в межштамповое пространство, а при ходе вниз отходит от пресса, имея при этом наклон к горизонту до 0,524 рад (30°). Благодаря наклону отштампованная деталь направляется в тару 18. В кронштейне 6 вокруг оси 7 перемещается другая тяга 9 со скобой 11, служащая для поддерживания лотка в требуемом положении.

Для регулировки положения лотка в зависимости от закрытой высоты пресса служат отверстия в кронштейнах 14. Переналадка осуществляется за счет применения пружинных защелок 15.

Если рассматриваемое устройство не применяется на данной операции, то лоток 12 может быть снят, для чего отводятся пружинные защелки 16, а кронштейн 6, поворачиваясь вокруг оси 1, фиксируется пружинным фиксатором 13 в положении 19.

Удаляющие устройства типа механических рук применяются для крупных листовых деталей сложной формы.
