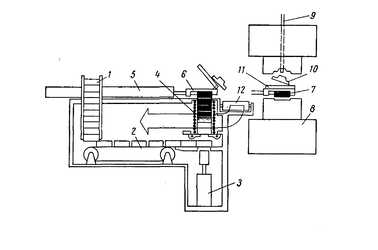

Схема организации автоматического участка горячей штамповки (состоящего из индукционного нагревательного устройства 4 с подъемником 3, технологического агрегата 8, ориентирующего устройства типа магазина 1, питающего устройства (транспортера 2), подающего устройства 5, оснащенного клещевым захватом 6, на котором смонтировано сбрасывающее устройство 11, и транспортера 12 для удаления отштампованной детали.) Отштампованная поковка 10 остается в верхней половине штампа, в котором расположен выталкиватель 9. Когда захват 6 с нагретой заготовкой 7 вводится в рабочую зону машины, поковка 10 выталкивается из штампа на лоток сбрасывающего устройства 11. При возвращении в исходное положение лоток поднимается и поковка сбрасывается на транспортер 12, а в клещи захвата 6 толкатель подъемника З выдает очередную нагретую заготовку.

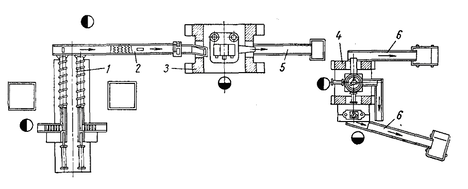

Схема комплексно-механизированного участка горячей штамповки состоящего из индукционного нагревателя 1, кривошипного горячештамповочного пресса З и обрезного пресса 4. Нагретые заготовки к прессу З подаются транспортером 2. Для транспортировки отштампованных изделий к обрезному прессу применяется лоток 5. Лотки 6 используются для удаления поковки и облоя от обрезного пресса.

Шиберная подача с кассетным магазинным устройством для загрузки в методическую печь квадратных заготовок . Все узлы устройства смонтированы на сварном основании 12, которое одновременно является и столом.

Заготовки загружаются в съемную кассету, представляющую собой сварную коробку З с подвижным дном 2, установленную на основании 12. для удобства загрузки одна из боковых стенок кассеты сделана откидной; дно кассеты укреплено на торце зубчатой рейки 4, перемещающейся по направляю щей 9. Подъем дна на шаг обеспечивается от пневматического цилиндра 11 через двуплечий рычаг 10, поворачивающийся вокруг оси 8. движение от рычага 10 к рейке 4 передается через собачку 7. Шаг зубьев рейки равен стороне квадрата заготовки. Фиксатор 6 дает возможность рейке свободно перемещаться вверх, а вниз - только при оттянутой рукоятке 5.

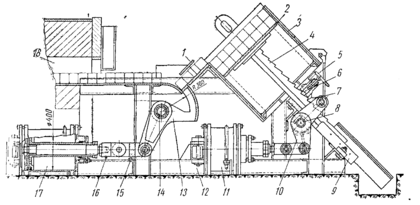

При включении пневматического цилиндра 11 дно кассеты приподнимается, выдвигая последовательно по одному ряду заготовок, которые под действием силы тяжести попадают в приемник 1. Нижняя заготовка, находящаяся в приемнике, двигаясь по дуге, заталкивается шибером 13 в печь 18. При этом заготовки, находящиеся в печи, перемещаются на шаг, а крайняя (нагретая до не обходимой температуры) сталкивается на питающее устройство, транспортирующее ее к штамповочному агрегату.

Привод секторного шибера 13, качающегося на оси 14, обеспечивается от пневматического цилиндра 17. Упор 16, закрепленный на вилке штока, набегает на конечный выключатель 15, обеспечивающий переключение воздухораспределительного клапана и возвращение шибера 13 в исходное положение. Команда на включение цилиндра 17 подается от устройства, контролирующего нагрев крайней заготовки.

Количество заготовок в одной кассете достаточно для работы печи в течение 140 - 170 мин, т. е. за смену приходится менять кассеты до трех раз.

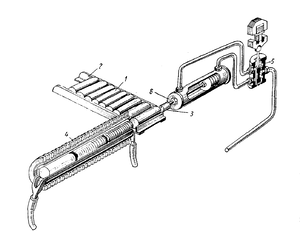

Шиберная подача с лотковым устройством для круглых заготовок 1, загружаемых в индукционный нагреватель 4. Толкатель 3, приводимый в действие от штока цилиндра 6, перемещает находящуюся на лотке 2 нижнюю заготовку в индукционный нагреватель 4 и сталкивает одновременно крайнюю заготовку из индуктора в питающее устройство. Включение штока цилиндра 6 на рабочий и обратный ход обеспечивается воздухораспределительным клапаном 5. Заготовки подаются в лоток 2 автоматически и вручную.

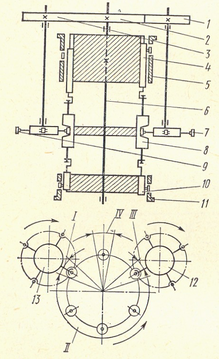

схема работы роторной машины системы Кошкина. Заготовка в зоне I подается в рабочий ротор, закрепленный на валу 6, транспортным питающим ротором 13 при его непрерывном вращении, В зоне I при вращении рабочего ротора заготовка обрабатывается, и в зоне III деталь снимается транспортным ротором 12 посредством несущих органов 7. Несущие органы 7 и 9 приводятся во вращение зубчатыми колесами 3, 2, 1.В зоне IУ происходит смена инструмента. Инструменты крепятся в блоках 8, которые при вращении ротора перемещаются ползунами 4 и 10 под воздействием неподвижных копиров 5 и 11.

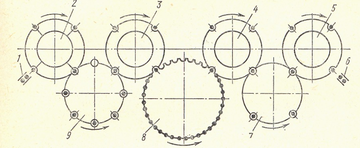

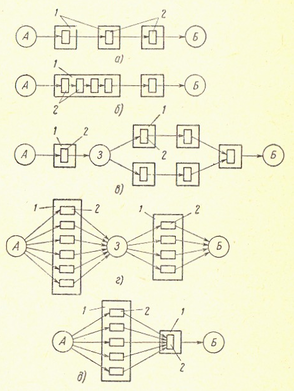

Схема роторной линии, где рабочие роторы 7,8,9, имеют различное число позиций; заготовка из магазина-накопителя 1 проходит через транспортные роторы 2, 3, 4 и 5 и обрабатывается в рабочих роторах 7, 8 и 9, имеющих различное число позиций, и поступает в приемный магазин 6.

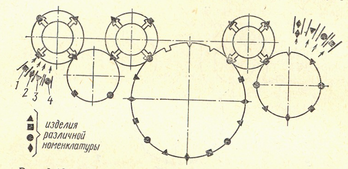

Схема многономенклатурной роторной линии:

1, 2, 3, 4 — типы обрабатываемых деталей
