1 ОБЗОР И АНАЛИЗ СОСТОЯНИЯ ПРОБЛЕМЫ

1.1 Общие сведения об экскаваторах

Экскаваторы (название происходит от латинских слов «ех» и caveo», означающих «откапыватель») отличаются высокими рыхлящими способностями. Транспортирующие способности их невелики и определяются радиусом действия этих машин. Экскаваторы разделяют на несколько групп по назначению и мощности. Если машина производит все операции в определенном порядке, повторяя их через некоторые промежутки времени, она относится к машинам прерывного (цикличного) действия, если производит все операции одновременно,— машиной непрерывного действия. К экскаваторам прерывного действия относятся одноковшовые, а к экскаваторам непрерывного действия — многоковшовые, скребковые и фрезерные.

Одноковшовые экскаваторы — землеройные машины цикличного действия — бывают универсальными и специальными.

Универсальные экскаваторы оснащены различным сменным оборудованием для выполнения земляных, планировочных, монтажных, сваебойных и других видов строительных работ.

Специальные экскаваторы оснащены только одним видом рабочего оборудования для земляных или погрузочных работ.

По основным пара­метрам (эксплуатационная масса, емкость ковша, мощность силовой установки, ско­рость передвижения, среднее удельное дав­ление на грунт, наибольший преодолевае­мый угол подъема, продолжительность рабочего цикла, производительность, рабо­чие размеры при различных видах рабо­чего оборудования) экскаваторы подразделяют на размерные группы.

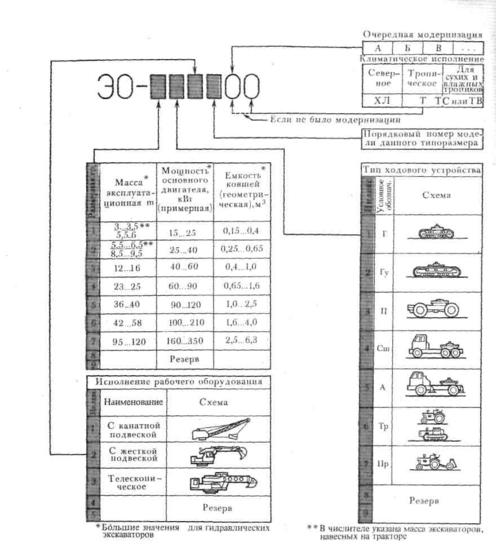

Параметры экскавато­ров разных размерных групп приведены на рисунке 1.1.

Рисунок 1.1 - Структура индексов одноковшовых универсальных экскаваторов

По назначению одноковшовые экскаваторы подразделяют на следующие основные группы:

строительные и строительно-карьерные (масса 2...250 т, емкость ковша 0,1... 6 м³) — универсальные машины, с по­мощью которых выполняют многие строи­тельные работы;

карьерные экскаваторы (масса 75... 1000 т, ковши 2...20 м³) — в основном для разработки тяжелого грунта в карье­рах и в гидротехническом строительстве с погрузкой его в транспортные средства;

вскрышные экскаваторы (масса 170... 13 000 т, ковши 4...160 м³) — для выемки грунтов, закрывающих полезные ископаемые, или на открытых горных работах и в гидротехническом строительстве;

туннельные и шахтные экскаваторы с укороченным рабочим оборудованием (мас­са 16...30 т, ковши 0,5...1 м³) — для работы под землей при строительстве раз­личных инженерных сооружений и разра­ботке полезных ископаемых.

По типу привода различают экс­каваторы:

с механическим, гидромеханиче­ским, гидравлическим, электрическим и смешанным приводами.

Экскаватор с механическим приводом характерен применением только механиче­ских передач.

В смешанных приводах используют два или три типа различных передач. На боль­шинстве экскаваторов получили распрост­ранение смешанные электромеханические или гидромеханические приводы.

По возможности вращения поворотной части (платформы) экскаваторы бывают полноповоротными, и неполноповоротными, когда угол вращения ограничен.

Полноповоротные различают на малокатковые и многокатковые опорно-поворотные устройства. В малокатковых устройствах рабочие нагрузки передаются на опорный круг через кронштейны, оси катков и катки в многокатковых - непосредственно через катки.

По типу ходового устройства экскаваторы подразделяются на гусеничные, пневмоколесные, на специальном шасси, на базе самоходной машины.

Пневмоколесным называют экскаватор на колесном ходовом устройстве.

К экскаваторам на специальном шасси относят машины на колесном ходовом устройстве автомобильного типа.

Экскаватор на базе самоходной машины имеет ходовое устройство на базе трактора или автомобиля. В этом случае экскаватор называют также навесным.

Классификация по видам рабочего оборудования:

Прямая лопата разрабатывает грунт выше уровня стоянки: ковш, укрепленный на рукояти, копает в направлении от экскаватора, т. е. "от себя". Различают маятниковые и напорные прямые лопаты. У маятниковой рукоять совершает только маятниковое движение относительно стрелы.

Обратная лопата предназначена для разработки грунта ниже уровня стоянки: ковш, укрепленный на рукояти, копает в направлении к экскаватору, т. е. "на себя". Боковую обратную лопату используют для работы в стесненных условиях.

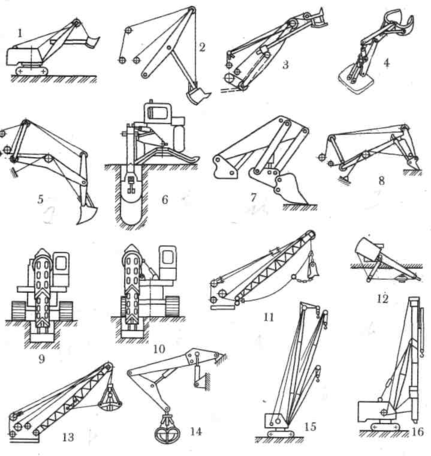

1- прямая лопата, 2 - маятниковая прямая лопата, 3 - напорная прямая лопата, 4 - прямая лопата со сборчатым ковшом, 5 - обратная лопата, 6 - боковая обратная лопата,7 - погрузочное оборудование,10-планировочное оборудование, 9 - землеройно-планировочное оборудование с телескопической стрелой, 10- землеройно-планировочное оборудование со смещаемой осью копания, 11-драглайн, 12 - сомовой драглайн, 13 - канатный грейфер,14-жесткий грейфер,15 - крановое оборудование, 16 -копер

Рисунок 1.2 - Основные виды и исполнения рабочего оборудования

Рабочее оборудование, которое монтируют из узлов прямой и обратной лопат, называют универсальной лопатой.

Для послойной разработки грунта применяют планировочное оборудование с ковшом и ножом. Для планировочных работ используют также рабочее оборудование с рабочим органом, укрепленным на стреле, изменяющей при работе свою длину и поворачивающейся в вертикальной плоскости. Такое оборудование называют землеройнопланировочным.

При больших глубинах копания грунт ниже уровня стоянки разрабатывают драглайном с помощью ковша, подвешенного на канатах.

Погрузочные и разгрузочные операции с сыпучими грунтами и дроблеными породами, а также копание колодцев с вертикальными стенками, очистку прудов и каналов выполняют рабочим оборудованием грейфера, знабженным захватывающим ковшом.

Для рыхления прочных и мерзлых грунтов вместо ковша обратной лопаты гидравлического экскаватора устанавливают гидромолот.

Пневмоколесный (рисунок 1.3,а) или гусеничный гидравлический экскаватор (рисунок 1.3,б) состоит из базовой части и рабо­чего оборудования. При замене последнего базовую часть обычно сохра­няют в неизменном виде.

Базовая часть экскаватора включает ходовую тележку с нижней ра­мой 3 (рисунок 1.3, а и б), опорно-поворотное устройство 7 и поворотную платформу 6 с расположенными на ней насосно-силовой установкой, узлами гидравлической системы привода и кабиной машиниста 15.

Ходовое оборудование пневмоколесного экскаватора (рисунок 1.3, а) состо­ит из сварной рамы, опирающейся на два ведущих моста 2 и 4. Для работы экскаватор устанавливают на откидные опоры 5, закрепленные на попереч­ной балке рамы за задним мостом. Чаще в качестве передней опоры для рабо­ты в том же режиме используют, кроме прямого назначения, бульдозерный отвал 1, установленный перед передним мостом и приводимыйt гидроцилин­дром.

Каждая их гусеничных тележек 16 (рисунок 1.3, б) гусеничного экскавато­ра приводится в движение гидромотором и зубчатыми передачами.

Опорно-поворотное устройство пневмоколесных и гусеничных экска­ваторов, как и у кранов, закрытого шарикового или роликового типа пред­назначено для передачи на нижнюю раму внешних нагрузок от поворотной части экскаватора и обеспечения вращения последней.

Поворотная платформа выполнена в виде рамной конструкции, спо­собной неограниченно вращаться относительно нижней рамы. Для ее урав­новешивания при работе экскаватора в хвостовой части платформы разме­щен чугунный противовес и, кроме того, насосно-силовая установка и другие наиболее тяжелые агрегаты. В передней части платформа оборудо­вана стойками-пилонами 8 для шарнирного соединения с ней стрелы, а также проушинами для установки одного 9 или двух 19 (рисунок 1.3, б) гидроцилиндров привода стрелы. Кабину машиниста 15 с орга­нами управления устанавливают с одной стороны поворотной платформы.

а-пневмоколесный; б-гусеничный

Рисунок 1.3 - Гидравлические одноковшовые экскаваторы с рабочим оборудованием обратная лопата

Рабочее оборудование обратная лопата (рисунок 1.3, а и б) включает последовательно соединенные между собой шарнирами стрелу 10, рукоять 14 к ковш 13. Стрела, кроме того, шарнирно соединена с поворотной платформой. Вместе с последней элементы рабочего оборудования образует шарнирно-рычажный четырехзвенный - механизм, позволяющий занимать ковшу и режущим кромкам его зубьев различные положения в пределах рабочей зоны экскаватора на всех операциях его рабочего цикла. Рабочее оборудование обратная лопата предназначено для разработки грунтов в основном ниже уровня стоянки экскаватора.

Ковш в форме емкости, открытой с одной стороны, с зубьями на его пе­редней стенке, или без них (для разработки легких грунтов), соединен с руко­ятью шарнирно в ее головной части и приводится шарнирно установленным одним концом на рукоятм гидроцилмндром 12 непосредственно (рисунок 1 3, а) или через шарнирно-рычажный механизм (рисунок 1 3, б), состоящий из коро­мысла 18 и тяги 20 и выполняющий функцию мультипликатора. Для преду­преждения заклинивания ковшей в тграншее на их боковых стенках устанав­ливают, кроме того, подрезные зубья 17.

Копают грунт либо поворотом рукояти при фиксированном на ней ковше - от дна выемки вверх, либо поворотом ковша при фиксированных стреле и рукояти, либо совместным поворотом рукояти и ковша. В конце операции копания для предотвращения от просыпания грунта из ковша на следующей транспортной операции ковш подворачивают к рукояти, после чего рабочее оборудование поднимают стреловым гидроцилиндром. Пово­ротное движение платформы начинают после того как рабочее оборудова­ние будет выведено из выемки. Разгружают грунт отворотом ковша от рукояти.
