3 ПОСТРОЕНИЕ 3D-МОДЕЛИ МОТОРНО-ОСЕВОГО ПОДШИПНИКА

3.1 Детали 3D-модели моторно-осевого подшипника

Детали 3D-модели моторно-осевого подшипника построены в среде системы трёхмерного моделирования SolidWorks в соответствии с требования­ми конструкторской документа­ции электровоза 2(3)ЭС5К. Детали SolidWorks состоят из трехмерной геометрии твердотельных элементов. Сначала рисуется эскиз, создается основание, а затем в модель добавляются многочисленные элементы. Трехмерные модели представляют в виде описания поверхностей, ограничивающих деталь, или указанием элементов пространства, занимаемых телом детали. Модели поверхностей сложной формы получают с помощью разно­видностей кинематического метода, к которым относят вытягивание задан­ного плоского контура по нормали к его плоскости, протягивание контура вдоль произвольной пространственной кривой, вращение контура вокруг задан­ной оси, натягивание поверхности между несколькими заданными сечениями. Чертежи или сборки можно создавать на любом этапе в процессе проектирова­ния.

При установленной графической карте, совместимой с RealView, можно отображать фотореалистические модели и среды.

Ниже перечислены и представлены детали, составляющие 3D-модель мотор­но-осевого подшипника.

3D-модель детали «Пружина», изображенная на рисунке 3.1, выполнена в соответствии с чертежом 8ТН.285.310, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.1 – Пружина

3D-модель детали «Крышка», изображенная на рисунке 3.2, выполнена в соответ­ствии с чертежом 8ТН.314.133, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.2 – Крышка

3D-модель детали «Прокладка», изображенная на рисунке 3.3, выполнена в соответствии с чертежом 8ТН.371.820, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К. Внешний вид 3D-модели имитирует войлок, изготовленный в соответствии ОСТ 17-339-74.

Рисунок 3.3 – Прокладка

3D-модель детали «Ушко», изображенная на рисунке 3.4, выполнена в соответ­ствии с чертежом 8ТН.882.401, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.4 – Ушко

3D-модель детали «Ушко», изображенная на рисунке 3.5, выполнена в соответ­ствии с чертежом 8ТН.882.402, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.5 – Ушко

3D-модель детали «Шайба», изображенная на рисунке 3.6, выполнена в со­ответствии с чертежом 8ТН.950.004, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.6 – Шайба

3D-модель детали «Заклепка», изображенная на рисунке 3.7, выполнена в соответствии с чертежом 8ТН.960.058, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.7 – Заклепка

3D-модель детали «Прокладка», изображенная на рисунке 3.8, выполнена в соответствии с чертежом 8ТН.371.471, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.8 – Прокладка

3D-модель детали «Крышка», изображенная на рисунке 3.9, выполнена в соответ­ствии с чертежом 8ТН.313.295, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.9 – Крышка

3D-модель детали «Шайба», изображенная на рисунке 3.10, выполнена в со­ответствии с чертежом 8ТН.950.166, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.10 – Шайба

3D-модель детали «Крышка», изображенная на рисунке 3.11, выполнена в соответствии с чертежом 8ТН.310.693, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.11 – Крышка

3D-модель детали «Петля», изображенная на рисунке 3.12, выполнена в соответ­ствии с чертежом 8ТН.882.323, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.12 – Петля

3D-модель детали «Проволока», изображенная на рисунке 3.13, выполнена в соответствии с чертежом 5ТН.310.380СБ, входящего в комплект конструктор­ской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.13 – Проволока

3D-модель детали «Пластина», изображенная на рисунке 3.14, выполнена в соответствии с чертежом 8ТН.157.017, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.14 – Пластина

3D-модель детали «Трубка», изображенная на рисунке 3.15, выполнена в со­ответствии с чертежом 8ТН.171.178, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.15 – Трубка

3D-модель детали «Трубка», изображенная на рисунке 3.16, выполнена в соответ­ствии с чертежом 8ТН.171.177, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.16 – Трубка

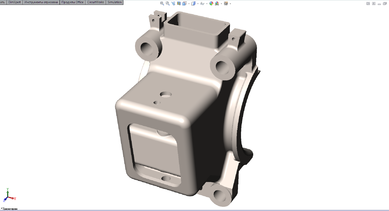

3D-модель детали «Букса», изображенная на рисунке 3.17, выполнена в со­ответствии с чертежом 8ТН.266.035, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.17 – Букса

3D-модель детали «Ушко», изображенная на рисунке 3.18, выполнена в соответ­ствии с чертежом 8ТН.882.285, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.18 – Ушко

3D-модель детали «Пружина», изображенная на рисунке 3.19, выполнена в соответствии с чертежом 8ТН.281.402, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.19 – Пружина

3D-модель детали «Пробка», изображенная на рисунке 3.20, выполнена в соответствии с чертежом 8ТН.322.015, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.20 – Пробка

3D-модель детали «Болт шарнирный», изображенная на рисунке 3.21, выполне­на в соответствии с чертежом 8ТН.927.001, входящего в комплект конструктор­ской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.21 – Болт шарнирный

3D-модель детали «Барашек», изображенная на рисунке 3.22, выполнена в соответствии с чертежом 8ТН.944.009, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.22 – Барашек

3D-модель детали «Пробка», изображенная на рисунке 3.23, выполнена в соответствии с чертежом 8ТН.322.016, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.23 – Пробка

3D-модель детали «Пробка», изображенная на рисунке 3.24, выполнена в соответствии с чертежом 8ТН.322.017, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.24 – Пробка

3D-модель детали «Заклепка», изображенная на рисунке 3.25, выполнена в соответствии с чертежом 8ТН.960.191, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.25 – Заклепка

3D-модель детали «Проушина», изображенная на рисунке 3.26, выполнена в соответствии с чертежом 8ТС.882.014, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.26 – Проушина

3D-модель детали «Шайба», изображенная на рисунке 3.27, выполнена в со­ответствии с чертежом 8ТН.950.005, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.27 – Шайба

3D-модель детали «Шайба», изображенная на рисунке 3.28, выполнена в соответ­ствии с чертежом 8ТН.950.006, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.28 – Шайба

3D-модель детали «Заклепка», изображенная на рисунке 3.29, выполнена в соответствии с чертежом 8ТН.960.089, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.29 – Заклепка

3D-модель детали «Заклепка», изображенная на рисунке 3.30, выполнена в соответствии с чертежом 8ТН.962.098, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.30 – Заклепка

3D-модель детали «Шплинт», изображенная на рисунке 3.31, выполнена в соответствии с чертежом 8ТН.994.006, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.31 – Шплинт

3D-модель детали «Остов», изображенная на рисунке 3.32, выполнена в со­ответствии с чертежом 8ТН.035.059, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.32 – Остов

3D-модель детали «Шпонка», изображенная на рисунке 3.33, выполнена в соответствии с чертежом 8ТН.970.169, входящего в комплект конструкторской документа­ции электровоза 2(3)ЭС5К.

Рисунок 3.33 – Шпонка

3D-модель детали «Палец», изображенная на рисунке 3.34, выполнена в соответ­ствии с чертежом 8ТС.277.003-01, входящего в комплект конструктор­ской документа­ции электровоза 2(3)ЭС5К.
