Текст из файла (страница 7)

где потребное количество единиц оборудования (округляется до целого числа);

суммарная трудоемкость операций, в которых используется данный вид оборудования, нормо·ч;

программа ремонта;

номинальный годовой фонд работы цеха;

коэффициент использования оборудования по времени, (принимается в пределах 0,75 – 0,85);

коэффициент, учитывающий перевыполнение производственных норм (принимается 1,05-1,1);

количество изделий или деталей, одновременно обрабатываемых на данном виде оборудования.

Расчёт необходимого оборудования сводим в таблицу 4.1

Таблица 4.1 – Технические средства цеха

Наименование	Норма станочного времени на единицу продукции, нормо·ч.	Количество единиц оборудования, ед.компл.
Инструмент и приспособления
Набор отвёрток	3,8	1
Набор ключей	2,67	1
Лампа переносная	0,33	1
Нож монтерский	0,17	1
Электропаяльник	0,33	1
Кусачки боковые	1,00	1
Мегаомметр	0,54	1
Оборудование
Аппаратно – программный комплекс	0,33	1
Тележка	-	1
Стенд	1,83	1
Компрессор	0,32	1
Подъёмно – транспортные средства
Кран мостовой	0,83	1

4.2 Оборудование применяемое при диагностики неисправностей и ремонте выпрямительной установки возбуждения ВУВ-118

Аппаратно-программный комплекс «АДИП»

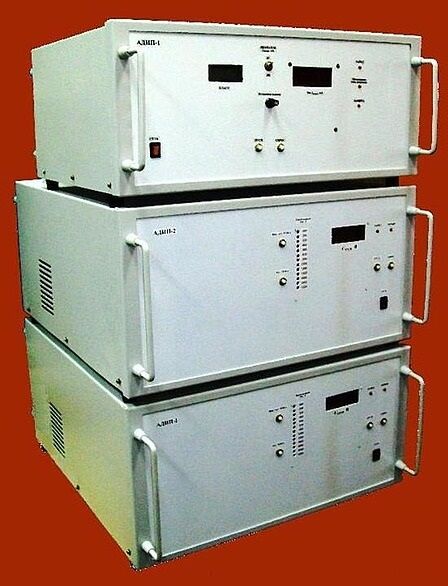

Рисунок 4.1 - Аппаратно-программный комплекс «АДИП»

Стандартный комплекс «АДИП»:

1.АДИП-1предназначен для испытания силовых полупроводниковых приборов и измерения токов IDM утечек и обратных токов IRM всех типов силовых полупроводниковых приборов при заданной амплитуде испытательного напряжения UD(R)M.

Краткие технические характеристики: 1. Формирование однократного импульса испытательного напряжения с плавно устанавливаемой амплитудой UD[R]RM в диапазоне - (300...3000)B (АДИП-1.30), (300...3600)B (АДИП-1.36), (300...4200)B (АДИП-1.42). 2. Диапазон измерения токов ID[R]M -100 мкА ... 80 (100) мА. 3. Погрешность измерения ID[R]M - не более 10. 2.

АДИП-2 предназначен для испытания силовых полупроводниковых приборов измерения прямого импульсного напряжения UFM силовых диодов и импульсного напряжения UTM в открытом состоянии силовых тиристоров на предельные токи I_пред до 5000 А.

Краткие технические характеристики: 1. Формирование однократного импульса прямого тока с дискретно устанавливаемой амплитудой ITM(FM) в диапазоне 500 А…15700 А и длительностью до амплитуды тока до 2мс, что соответствует условиям измерения UТM(FM) СПП на предельные токи: -АДИП-2-1250А-2мс-от 160 А до 1250 А; -АДИП-2-2500А-2мс-от 160 А до 2500 А; -АДИП-2-3200А-2мс-от 160 А до 3200 А. 2. Формирование однократного импульса прямого тока с дискретно устанавливаемой амплитудой ITM(FM) в диапазоне 500 А…15700 А и длительностью до амплитуды тока до 5 мс, что соответствует условиям измерения UТM(FM) СПП на предельные токи: -АДИП-2-3200А-5мс-от 160 А до 2500 А; -АДИП-2-5000А-2мс-от 160 А до 5000 А. 3. Диапазон измерения UTM(FM) - 1 В…10 В при погрешности не более 10%.

3. АДИП-4 предназначен для испытания силовых тиристоров и симисторов и для измерения параметров цепи управления - отпирающего тока Igt и отпирающего напряжения Ugt.

Краткие технические характеристики: 1. Диапазон измерений Igt - (10 …1000) мА. 2. Диапазон измерений Ugt- (1…6) В. 3. Погрешность измерения Igt и Ugt не более 10%.

Мегаомметр Е6-24

Прибор предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Прибор рассчитан на эксплуатацию в макроклиматических районах с умеренным и холодным климатом. Определение сопротивления производится измерением тока в цепи, при приложении испытательного напряжения. Под управлением микропроцессора прибор преобразует аналоговую величину тока в цифровую. Результат отображается на светодиодном индикаторе и запоминается. Переключение диапазонов измерения и определение единиц измерения производятся автоматически.

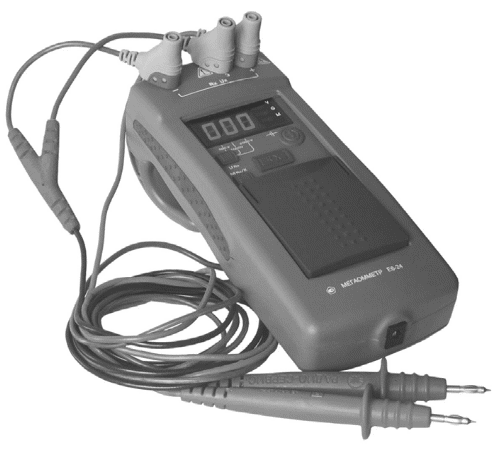

Рисунок 4.2 – Внешний вид мегаомметра

Цифровой осциллограф АКИП 4122

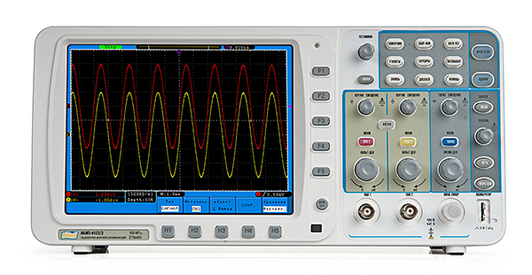

Рисунок 4.3 - Цифровой осциллограф АКИП 4122

Осциллограф имеет 2-х канальное исполнение, большой ЖК дисплей с высоким разрешением (диагональ 20 см, разрешение 800 х 600). Максимальной частота дискретизации составляет 3,2 Гвыб/с, длина внутренней памяти 10 МБ на канал. Такая длинная память позволяет осуществлять захват входных сигналов на максимальной частоте дискретизации в виде последовательности в несколько раз большей, чем у аналогичных осциллографов. Широкий спектр встроенных автоматических измерений (20 измерительных функций), включая, возможность измерения временных задержек между сигналами, а так же измерение амплитудных и частотных характеристики сигнала, даёт расширенные возможности понять и проанализировать формы входных сигналов.

Осциллограф позволяет хранить во внутренней памяти до 15 форм сигналов и до 8 профилей установок органов управления. Запоминающие устройства большой ёмкости могут быть подключено непосредственно к разъёму USB. Для связи осциллографа с компьютером в осциллографах серии АКИП-4122 предусмотрены два интерфейса: USB и LAN. Дополнительный VGA выход позволяет подключить внешний экран или видеопроектор. Все интерфейсные разъемы (USB, LAN), а так же VGA выход расположены на боковой панели осциллографа.
Осциллографы серии АКИП-4122 относятся не только к классу настольных лабораторных приборов, но и к классу переносных автономных приборов, благодаря возможности установки аккумуляторной батареи питания. Аккумуляторная батарея представляет собой блок спаренных литий-ионных аккумуляторов с напряжение 3,7 В и емкостью 4000 мА*ч каждый, что обеспечивает до 4 часов автономной работы осциллографа.

Количество каналов: 2; Полосы пропускания: 60, 100, 200, 300 МГц; Объем памяти 10 М (на канал); Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц

4.3 Определение рабочего состава цеха

Рабочий состав проектируемого цеха определяется исходя из оптимизированного плана-графика (Приложение Д. Рисунок Д.2).

Расчёт рабочего состава производится в следующем порядке.

1. Производственные рабочие. Явочный контингент слесарей по ремонту агрегатов электровоза определен по результатам оптимизации календарного плана-графика. Списочный контингент рабочих увеличивается на 10%, что учитывает невыход на работу по уважительным причинам.

Количество рабочих, обслуживающих станки и оборудование, определяется исходя из номенклатуры и количества оборудования, режима работы цеха и равняется сумме рабочих мест на обслуживание станков.

2. Вспомогательные рабочие. К категории вспомогательных рабочих относят наладчиков станков, раздатчиков инструмента, кладовщиков, контролеров, электромонтеров и т.п. При укрупнённом проектировании расчёт подробного количества вспомогательных рабочих не производят, а принимают его в процентном отношении от количества производственных рабочих на основании практических данных.

Общее количество вспомогательных рабочих целесообразно разбить на две группы: обслуживающих оборудование, составляющих примерно 60%, и не обслуживающих - 40% от общего количества вспомогательных рабочих. В серийном производстве общее количество вспомогательных рабочих в цехе составляет примерно 10% от общего количества производственных рабочих.

3. Инженерно-технические работники. Их количество составляет около 10% от общего количества рабочих.

4. Счётно-конторский персонал. Составляет 2% от числа производственных рабочих.

5. Младший обслуживающий персонал. Составляет 2% от числа производственных рабочих.

Расчёт рабочего состава цеха сводим в таблицу 4.2

Таблица 4.2– Рабочий состав цеха

Рабочие						Остальные категории работников							Общий контингент цеха
Списочное количество производственных рабочих	Вспомогательных рабочих, %	Количество вспомогательных рабочих (расчётное)	Количество вспомогательных рабочих (принятое)	Общее количество рабочих	Наименование		От общего количества, %		Расчётное количество		Принятое количество
1,15	10	0,115	0,115	1,265	Инженерно- технические работники		10		0,127		0,13
						Счётно-конторский персонал		2		0,023		0,2
						Младший обслуживающий персонал		2		0,023		0,2
Всего по цеху:				1,265					0,173		0,17		1,438

5 ПРОЕКТИРОВАНИЕ УЧАСТКА И РАЗРАБОТКА КАРТЫ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РЕМОНТА ВЫПРЯМИТЕЛЬНОЙ УСТАНОВКИ ВОЗБУЖДЕНИЯ ВУВ-118

В данной главе дипломного проектирования необходимо спроектировать участок по ремонту выпрямительной установки и составит карту технологического процесса ремонта выпрямительной установки возбуждения ВУВ-118.

5.1 Проектирование участка по ремонту ВУВ

Организация сложного производственного процесса в пространстве - это совокупность технических решений, включающих в себя определение габаритов и расстановку рабочих мест, технологических позиций, линий, производственных участков, отделений, цехов, транспортных путей и энергетических коммуникаций на плане депо в соответствии с типом и формой организации производства. Обслуживание электронного оборудования в условиях локомотивного депо воз­лагается на специализированное подразделение (цех), к основным функциям которого относятся:

• организация и проведение периодических про­верок и ремонтных работ как плановых, так и не­плановых, проводимых при выходе оборудования из строя;

• разработка мероприятий по повышению на­дежности и срока службы оборудования примени­тельно к конкретным условиям их работы;

• опытные испытания новых образцов и составле­ние рекомендаций, касающихся конструкции и ра­ботоспособности этого оборудования;

• организация технической учебы с учетом изме­нений и рекомендаций, осуществляемых для по­вышения надежности работы электронного обо­рудования. [6]

В своей деятельности цех руководствуется мето­дическими указаниями и инструкциями ОАО «РЖД», по­ложениями, разработанными в локомотивном депо, а также рекомендациями заводов-изготовителей и разработчиков оборудования. Для выполнения этих задач цех должен располагать необхо­димой производственной базой и штатами, опреде­ляемыми с учетом характера и объема обслуживаемого оборудования.

Ремонт электронного оборудования должен производиться в помещении, удовлетворяющем требованиям, предъявляемым к помещениям, по ремонту контрольно-измерительных приборов и устройств автоматики. Оно должно быть сухим, чистым и изолированным от химических лабора­торий и цехов, шлифовальных и других производ­ственных участков, могущих служить источником коррозии электронного оборудования и проникно­вения большого количества пыли. Интенсивность освещения не ниже 100 лк, относительная влаж­ность не более 60—80%.[6]

Размер производственной площади, отводимый под рабочее место, определяется

, (5.1)
