Утверждаю:

Главный инженер сервисного локомотивного депо

Дата

ТК.22.Белогорск-Восточный.0001

Ремонт электроаппаратуры

Всего листов

Лист

Серия локомотива

ЭП1

4

1

Оборудование, агрегат

Выпрямительная установка возбуждения ВУВ-118

На основании:

Электровоз ЭП1. Руководство по техническому обслуживанию, текущему и среднему ремонту. ЭП1 ИО

Вид ремонта

Место проведения ремонта

Средний разряд работы

Трудоемкость операции

ТР-3

ТЧР «Белогорск-Восточный»

6

5.4 нормо-часов

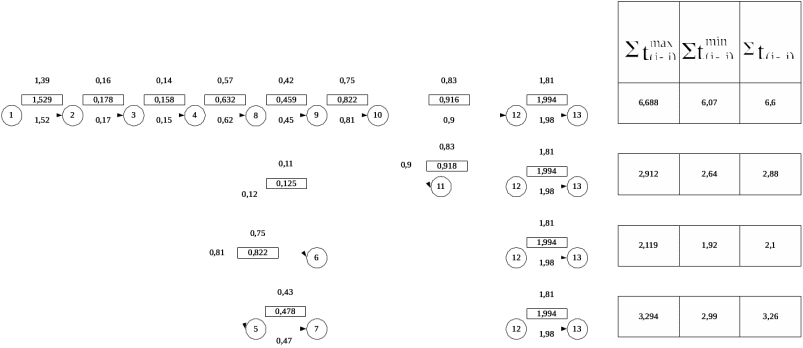

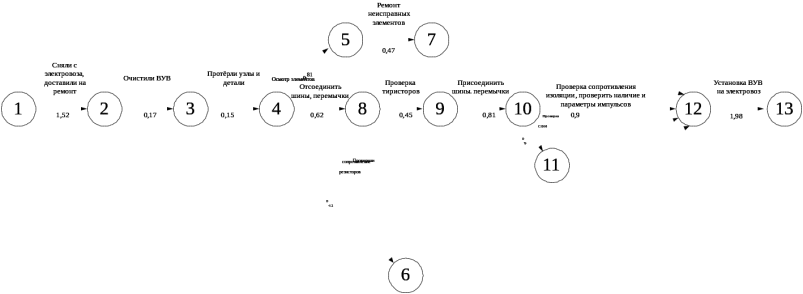

Опера-ция №

Наименование работ

Технические требования

Оборудование, инструменты, запасные части, материал

Профессия,
разряд

Техника безопасности и охрана труда

1

Обдувка ВУВ

Обдувку ВУВ производить сухим сжатым воздухом давлением 0,2-0,3 Мпа

Резиновый шланг с наконечником

Слесарь,

6 разряд

Респиратор, очки, или другие средства защиты от пыли

2

Протирка ВУВ

Протереть изоляционные панели салфеткой смоченной в бензине

Ткань хлопчатобумажная бельевая, уайт-спирит ГОСТ 3134-78

Слесарь,

6 разряд

Респиратор, перчатки, при этом необходимо находиться в проветриваемом помещении

3

Контроль и ремонт ВУВ

Осмотреть предохранители, при наличии перегоревших произвести замену на новые. Проверить наличие плавкой вставки в предохранителях, состояние мест соединений держателя плавкой вставки с контактными стойками, надежность контакта. При необходимости заменить плавкую вставку. Подтянуть крепежные детали. Проверить целость патрона предохранителя, надежность соединения патрона с контактными губками. При перегорании плавкой. вставки предохранителя, заменить предохранитель. Проверить нарушение целостности шинного монтажа. Шины не должны иметь трещин. Расстояние между шинами и корпусом должно быть не менее 20 мм. Перегрева шинного монтажа и наконечников кабелей, не допускается, Перегрев наконечников кабелей. С помощью кусачек боковых обрезать провод у края наконечника, снять изоляцию провода. Шкуркой шлифовальной очистить оголенное место провода.

Визуальный осмотр с использованием осветительной лампы, отвертка 7810

Слесарь,

6 разряд

Инструкция по охране труда для слесаря по ремонту электровозов ОАО «РЖД»

ИОТ РЖД-4100612-ЦТР-19-2012 пункт 3.

Оперция №

Наименование работ

Технические требования

Оборудование, инструменты, запасные части, материал

Профессия,
разряд

Техника безопасности и охрана труда

При температуре 250°С в течении 3 секунд с помощью паяльника облудить наконечники проводов и затем припаять провода к наконечнику и изолировать.

Наложить изоляцию в полуперекрышу последовательно от одного края вырезанной части к другому. Количество наложенных слоёв должно быть таким, чтобы восстановленная изоляция была в уровень с основной.

Отвертка 7810 ГОСТ 17199-88

Кусачки боковые ГОСТ 28037-89

Шкурка шлифовальная бумажная водостойкая ГОСТ 10054-82

Электропаяльник ПЭТ-50-4,

Припой ПОС-40 ГОСТ 21931-76

канифоль сосновая А ГОСТ 19113-84

лента изоляционная ГОСТ 2162-97

Осмотреть плоские и пружинные шайбы, при наличии изломов заменить их на новые.

Отсутствие плоских и пружинных шайб болтовых и винтовых соединений. Вывернуть винты и болты с отсутствующими и изломанными шайбами, и установить под винты, и болты новые шайбы. Установить винты и болты на место, используя наборы отвёрток и ключей закрутить их.

Проверить ослабления винтовых и болтовых соединений. Ослабшие соединения закрутить.

Набор отвёрток 7810 ГОСТ 17199-88

Набор ключей 7811 ГОСТ 2839-80

Слесарь,

6 разряд

Наличие механических повреждений конденсаторов и резисторов не допускается, при наличии поврежденных конденсаторов и резисторов производят их замену

Визуальный осмотр с использованием осветительной лампы, отвертка 7810

Осмотреть целостность паянных соединений проводов. При выявлении нарушений паянных соединений, зачистить конец провода отсоединённого от места пайки. Облудить конец провода и припаять провода к месту их соединения.

Электропаяльник ПЭТ-50-4,

Припой ПОС-40 ГОСТ 21931-76

канифоль сосновая А ГОСТ 19113-84

Осмотреть на отсутствие хлорвиниловых трубок на проводах. При отсутствии установить хлорвиниловые трубки.

Набор отвёрток 7810 ГОСТ 17199-88
