ВВЕДЕНИЕ

Железнодорожный транспорт Российской Федерации представляет собой крупнейшую транспортную систему мира. Российские железные дороги занимают первое место в мире по протяженности электрифицированных магистралей (более 40 тыс. км), второе место по эксплуатационной длине (более 85 тыс. км), третье по объемам перевозок грузов и четвертое по перевозке пассажиров. Внутри страны железные дороги являются основой транспортного комплекса России, выполняя около 40% пассажирооборота и более 80% грузооборота всех видов транспорта общего пользования, за исключением трубопроводного.

В настоящее время представить себе Россию без железных дорог просто немыслимо. Географические, исторические, экономические условия сложились так, что железная дорога стала своего рода символом России.

Главной и долговременной несущей конструкцией железнодорожного пути на протяжении всего срока ее эксплуатации является земляное полотно. Под действием неблагоприятных природно-климатических, гидрологических, техногенных и других факторов в грунтах тела земляного полотна, со временем, происходят дестабилизирующие процессы, которые вызывают остаточные деформации основной площадки и откосов земляного полотна.

Для подготовки земляного полотна к повышению осевых нагрузок и скорости движения поездов необходимо ликвидировать пучины, усилить основную площадку, привести ширину земляного полотна в соответствие с современными требованиями, ликвидировать существующие деформации земляного полотна, осушить тело насыпи и прилегающие территории.

Намечая мероприятия по ликвидации деформаций, необходимо выявить причины, вызвавшие их возникновение и развитие.

Цель работы – разработка проектной документации по усилению земляного полотна на участке ст.Олекма ДВЖД, от 1916 км ПК 7+28,96 до 1920 км ПК 2+07,95.

В данной работе рассмотрены и проанализированы основные причины возникновения деформаций земляного полотна, расположенного в районах вечной мерзлоты. Предложен методический подход для принятия правильных решений по обеспечению стабильности земляного полотна с учетом топографии местности. Разработаны мероприятия по ликвидации деформаций и осушению прилегающей территории.

1. Общая часть

1.1. Общие сведения и история строительства участка проектирования

Объект строительства расположен от 1916 км до 1920 км участка Хани – Тында Дальневосточной железной дороги. В административном отношении который расположен в Нерюнгринском районе республики Саха (Якутия).

В плане физико-географического районирования данная территория относится к Байкальско-Становой ландшафтной области.

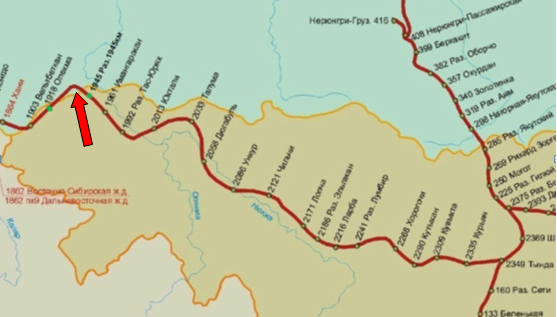

Рисунок 1.1 - Район участка работ

1.2. Проблемы и задачи

Проблемой на данном участке является осадка высокой насыпи, вследствие деградации вечной мерзлоты, под воздействием фильтрации воды через основание насыпи, с правой стороны земляного полотна. На протяжение участка существуют четыре слабых места, в связи с образовавшимися на протяжение долго времени старичными протоками,

Наиболее приемлемое проектное решение в данной ситуации, это беспрепятственное прохождение воды (фильтрации) сквозь основание насыпи.

Так же, необходимо обеспечит отвод воды из пространства между насыпью железнодорожного полотна, по средствам водоотводных канав.

2. Общие сведения об участке проектирования

2.1. Природно-климатические условия.

Климат района резко континентальный. Вся территория характеризуется отрицательной среднегодовой температурой. Согласно СНиП 2.05.02-85* (приложение 1) природные условия района изысканий относится к I-ой дорожно-климатической зоне, основными признаками которой являются суровые климатические условия и распространение вечномерзлых грунтов, оказывающих определяющее влияние на эксплуатацию строящихся объектов.

Климатическая характеристика составлена по материалам многолетних наблюдений. Средние многолетние характеристики получены по данным наблюдений на ближайшей к району проектирования метеостанции Усть-Нюкжа Амурской области в пределах периода 1951 - 2011 гг. Абсолютные величины выбраны за тот же период непосредственно из рядов наблюдений.

Температура

Средняя многолетняя годовая температура воздуха имеет отрицательное значение и составляет минус 6,2°С. В таблице 3.1 представлена среднемесячная и среднегодовая температура воздуха за многолетний период наблюдений.

Ветер

Местоположение Тынды на обширном Гилюйско-Нюкжинском плато обусловливает беспрепятственное прохождение западных и северо-западных ветров. Ветровой режим Тындинского района Амурской области характеризуется преобладанием ветров западного (39%) и северного (22%) направлений. В холодный период года увеличивается доля ветров западного и юго-западного направлений, а доля южных и юго-восточных ветров сводится к минимуму (0-1%). В теплый период доля южных и юго-восточных ветров не превышают 6-7 %.

Решающую роль в характере ветрового режима играет общая циркуляция атмосферы. Кроме того, направление и скорость ветра у поверхности земли зависят от рельефа местности и других физико-географических особенностей.

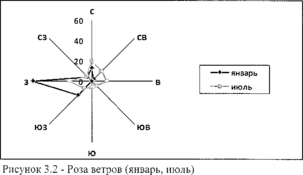

Роза ветров в сравнении в летний и в зимний период приведена на рисунке 2.1, роза ветров (среднемноголетняя) приведена на рисунке 2.2.

Рисунок 2.1 - Роза ветров (среднемноголетняя)

Рисунок 2.2 - Роза ветров (среднемноголетняя)

Осадки

В течение года распределение осадков неравномерно. На теплый период приходится 90,7% годовой суммы осадков. За холодный период выпадает 54 мм. Месячные суммы осадков незначительны, минимальное их количество приходится на январь, с апреля идет увеличение количества осадков, достигая максимума в июле.

Основное количество осадков связано с обложными дождями. Ливневые преобладают в весенне-летний период, наибольшее число дней с осадками приходится на лето 402 мм, зачастую летние дожди сопровождаются грозами.

Важной характеристикой, по которой можно судить об интенсивности атмосферных осадков, является суточный максимум, представленный в таблице 1, с указанием года, когда он был отмечен. Наибольшее суточное количество осадков по месяцам получено путем выборки из ежедневных данных за весь период наблюдений

Таблица 1 - Суточный максимум осадков, мм

Господство Сибирского антициклона, отрицательная среднегодовая температура воздуха, резко континентальный климат, суровая зима, значительные амплитуды температур, малое количество зимних осадков, маломощный снежный покров - все это способствует широкому распространению здесь многолетней мерзлоты. Многолетняя мерзлота способствует заболачиванию не только равнинных участков, но даже долинных и горных склонов. Мерзлота угнетенно действует на почвы, поэтому они маломощны. Корневая система деревьев и кустарников становится поверхностной. Вместе с тем, мерзлота играет и положительную роль - оттаивая в теплый период, она снабжает растения влагой.

2.2. Характеристика техногенных условий района изысканий

Для Амурской области характерна интенсивная золотодобыча, что приводит к:

• ухудшению экологического качества окружающей среды (дренирование территорий, осушение влаги в почвах, вторичное засоление почв);

• ухудшению общих ландшафтных условий прилегающих к объектам территорий;

• деформации поверхности, поверхностных и подземных сооружений;

• загрязнению подземных вод.

К настоящему времени в Приамурье нарушено около 200 малых рек, более 70 тыс. га отработанных месторождений превращены в пустыри, непригодные для естественного лесовосстановления. В северо-восточных районах области отмечено загрязнение ртутью. Всё это ухудшает социально-экологическую обстановку в регионе.

При разработке рудных месторождений одними из существенных являются процессы окисления и растворения сульфидов, приводящие к возникновению хорошо растворимых в воде сульфатов.

Вредное влияние горных работ на водную среду может усугубляться одновременным воздействием других отраслей промышленности, действующими в этом же районе, строительными работами, транспортными коммуникациями и т.п.

2.3. Геологические условия

В геологическом отношении район участка строительства второго пути на перегоне Олекма - Разъезд 1945 км относится к Становой складчато-блоковой системе. В геологическом строении рассматриваемой территории участвуют разнообразные по составу метаморфические и интрузивные образования архея, раннего протерозоя, перекрытые рыхлыми четвертичными отложениями различного генезиса.

Проектируемый участок относится к Олекмо-Нюкжинскому геокриологическому району сплошного распространения вечномерзлых пород. По классификации Каплиной Т.Н. рассматриваемый район относится к I геокриологическому поясу. Сквозные и не сквозные талики здесь встречаются только на заозерных участках высокой поймы, под руслами рек, а также на хорошо дренированных склонах южной экспозиции.

Глубоко врезанные, занятые марями долины крупных и средних рек (Хани, Олекмы, Нюкжи) в результате температурной инверсии и других особенностей микроклимата, подвергаются сильному охлаждению, что способствует формированию на таких элементах местности довольно низкой температурой вечномерзлых грунтов. По данным наблюдений на марях, занимающих днище реки Хани и ее склоны, температура вечномерзлых грунтов в зоне нулевых амплитуд изменяется от минус 2,5 до минус 5,5 °С. В долинах рек Олекмы и Нюкжи вечномерзлые породы несколько теплее, чем в долине реки Хани, тем не менее, здесь встречаются кочковато-моховые мари, на которых вечномерзлые породы охлаждены до минус 5,0 °С и ниже.

В районе также встречены повторно-жильные льды, вскрытые в четвертичных отложениях террас. Мощность их от 0,3 до 7 м.

Территория Тындинского района располагается в Байкальско-Становой ландшафтной области .Данная область самая северная в горах Южной Сибири; она лежит между «55 и 60° с.ш.» и состоит из ряда нагорий, расположенных главным образом, восточнее северной оконечности Байкала. К ней же относится и значительная часть Станового хребта.

Территория изысканий располагается на границе двух нагорий - Олекмо-Чарское и Алданское.

В северной части района протянулся Становой хребет (его западная часть), который в пределах района наиболее низок, по сравнению с его восточной частью. В Тындинский район входят лишь южные склоны этого хребта, северные находятся в пределах Якутии (Саха). Южные склоны хребта круче северных.

Южнее Станового хребта (южнее Тынды), также с запада на восток протянулся хребет Янкан-Тукурингра-Соктахан-Джагды. В пределах Тындинского района полностью расположены Янкан между реками Ольдой и Малый Уркан и Тукурингра (частично) от реки Уркан до Зеи. Запад района - средневысотные хребты - Каларский, Дырындинский, Джелтулинский Становик, Чернышева.

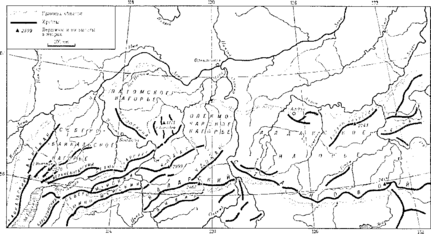

Рисунок 2.3 - Орографическая схема Байкальско-Становой ландшафтной области

Все они имеют субширотное простирание и только Чельбаус - субмеридиональное. Наиболее выровненная-самая юго-восточная часть Тындинского района. Здесь река Уркан и ее четыре крупных притока имеют широкие, аккумулятивные террасы (в несколько километров), сложенные суглинком и песком.

На территории области преобладают сильно метаморфизованные архейские и протерозойские породы (кристаллические сланцы, кварциты, гнейсы), нередко прорванные интрузиями гранитов и порфиров. Более молодые — юрские и меловые - континентальные отложения (песчаники, аргиллиты, конгломераты) встречаются на востоке — в Становом хребте и Алданском нагорье.

Байкальско-Становая область располагается в юго-восточной части Сибирской платформы. Основные тектонические элементы ее сформировались в эпоху байкальской складчатости, но восточные районы, входящие в состав Алданского кристаллического щита, имеют еще более древний возраст.

После длительной эпохи денудации территория области в мезозое и кайнозое подверглась сводовым поднятиям, которые сопровождались разрывами, сбросами и молодыми интрузиями магматических пород. На юге, где сейчас простирается полоса самых высоких хребтов, амплитуды мезокайнозойских поднятий были наиболее значительными (до 1500-2000 м).

Между реками Чарой и Олёкмой находится Олёкмо-Чарское нагорье, поднимающееся местами выше 1200-1400 м и отличающееся сильно расчлененными скалистыми массивами, иногда с альпийскими формами рельефа.
