В зимний период характерны выходы грунтовых вод на поверхность с образованием наледей.

2.6. Географическая характеристика района строительства

Проектируемый участок располагается в преимущественно по правому борту долины нижнего течения р.Хани (левый приток р.Олекма). Восточнее проектируемая трасса проходит по левому борту р.Олекма.

Существующая ж.-д. насыпь построена преимущественно на элювиальных грунтах р.Олекма и ее левых притоков, а также на скальных грунтах цокольной части прилегающих к реке склонов гор. Зона ж.-д. отвода, часто с откосами ж.-д. насыпи поросла березовым и лиственничным с березой лесами, кедровым стланником, кустарником. По верху ж.-д. насыпи, на месте проектируемого второго пути проходит автомобильная дорога.

Существующее земляное полотно представлено насыпями, выемками и нулевыми местами.

С обеих сторон ж.д. насыпи имеются водоотводные канавы, заросшие кустарником и мелкими деревьями. В канавах отмечается слабое течение воды, в отдельных местах - застои воды. Канавы заилены, заросли осокой и кочкой. Бермы и естественная поверхность у полотна местами просели.

2.6.1. Краткая характеристика пересекаемых трассой водотоков

Начало проектируемого участка расположено на участке КМ 1916 ПК9 + 26,38 , конец – КМ 1920 ПК02+07,95 по оси существующей железной дороги.

2.6.2. Характеристика искусственных сооружений и их оснований

В границы участка обследования вошли 2 объекта ИССО (2 трубы)

  • ПК 19182+15,54 м труба железобетонная отв. 1,50 м построена в 1982 году, введена в эксплуатацию в 1984 году (рис.2.4). Пробурено одна скважина глубиной 12,0 м (скв.№4/1). Разрез представлен с поверхности сменой торфов, песков гравелистых и гравийно-галечниковых грунтов. Обследованием установлено, что лоток трубы заилен, в трубе стоит вода. Водоток периодический. Труба служит для пропуска ливневых и паводковых вод. Уклон русла слева направо по ходу километров. Сооружение расположено в пределах станции Олекма на прямом участке пути в плане и на площадке в профиле.

  • ПК 19291+62,70 м труба железобетонная отв. 1,50 м построена в 1982 году, введена в эксплуатацию в 1984 году (рис.2.5). Пробурено две скважины по 12,0 м (скв.№1 и скв.№1а). Разрез представлен с поверхности сменой торфов, льда, супесей, песков средней крупности и гравийно-галечников и гравийных грунтов с валунами. Обследованием установлено, что лоток трубы заилен, в трубе стоит вода.

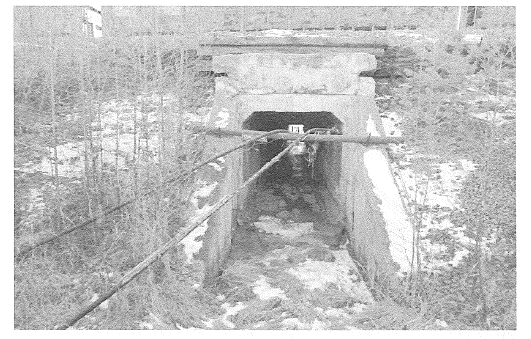

Рис. 2.4 - Труба на ПК 19182+15,54 м

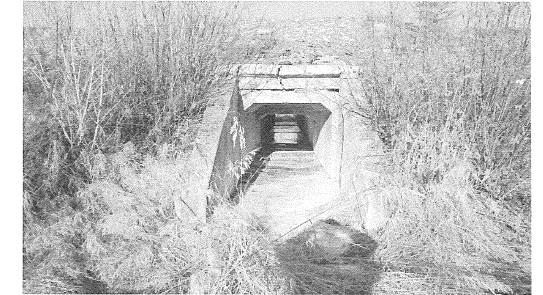

Рис. 2.5 – Труба на ПК 19191+62,70м

2.7. Мерзлотно-грунтовые условия

Средняя глубина сезонного промерзания грунтов составляет 4,0 м – на водораздельных пространствах и 1,5 м – по долинам рек и ручьев. Температура почвы на глубине 0,8 м колеблется от -0,4°С до –9,5°С – в зимние месяцы; от +2,1°С до +11,8°С – в летние.

2.8. Характеристика технического состояния существующего участка дороги

Основные эксплуатационно-технические параметры участка разъезд Олекма 1945 км.

- движение поездов по линии осуществляется при помощи электротяги с ведущим локомотивом 3ТЭ10М, пассажирских поездов – локомотивами 2ТЭ10В.

– руководящий уклон: 9 ‰;

– уклон кратной тяги: 18 ‰;

– род тяги: электровозная;

– кратность тяги: одиночная на всем протяжении;

– число главных путей на перегонах: 1;

– ширина земляного полотна – 6,5 м;

– путь: звеньевой; Р-65 шпалы деревянные;

– устройство СЦБ и связи: электрожезловая система связи и ключевой зависимостью стрелок и сигналов;

– количество разьездов: 1;

3. Существующие конструктивно-технологические мероприятия

3.1. Поддерживающие сооружения

Стабильность любого грунтового сооружения зависит от устойчивости его конструктивных элементов и основания, на котором оно расположено. Наиболее сложно обеспечить стабильность сооружений, расположенных на неустойчивых склонах, подверженных оползням и значительным сплывам грунтов, а также неустойчивых откосов грунтовых сооружений, в частности, на железных дорогах – откосов земляного полотна: насыпей, выемок. Неожиданные сплывы и оползания массивов грунта со склонов приводят к смещению в плане самого пути, а деформации откосов приводят к уменьшению конструктивных расчетных размеров и нарушению относительно устойчивого равновесия земляного сооружения. В обоих случаях, это связано с нестабильностью сооружения и влияет на безопасность и бесперебойность движения поездов, эксплутационную надежность инженерных сооружений.

Для усиления насыпей применяются подпорные стены, упорные каменные призмы, контрбанкеты, контрфорсы, пригрузочные бермы.

Подпорные стены предназначаются: низовые – для удержания насыпей и полунасыпей, сооружаемых на крутых или оползневых косогорах (рис. 3.1); верховые – для обеспечения устойчивости откосов выемок (полувыемок) или склонов, прилегающих к земляному полотну (рис. 3.2).

Подпорные стены устраивают каменными, бетонными или железобетонными, обычно секциями длиной 10 - 20 м, со сквозными поперечными швами между ними. Конструкции подпорных стен могут выполняться монолитными, сборными и сборно-монолитными.

Рис. 3.1 Низовая подпорная стена



Рис. 3.2 Верховая подпорная стена:

1 – подпорная стена; 2 – обратная засыпка; 3 – застенный дренаж; 4 – дренажный выпуск; 5 – лоток



Упорные призмы в зависимости от местных условий сооружают с выкладкой камня по наружной поверхности откоса или как обычную каменную наброску (рис. 3.3).





Рис. 3.3 Устройство каменной упорной призмы:

1 – срезка растительного слоя или нарезка уступов;

2 – промежуточный слой; 3 – упорная призма

В качестве поддерживающих сооружений наибольшее распространение нашли контрбанкеты – грунтовые призмы, отсыпаемые у откосов насыпей (рис. 3.4). Контрбанкеты могут быть из камня, щебня, галечника, гравия, отходы щебеночных заводов, песка или местного грунта (в зависимости от условий работы). Применяются для повышения устойчивости земляного полотна или оползневых и неустойчивых косогоров.

Рис. 3.4 Контрбанкет для укрепления сползающего откоса насыпи:

1 – контрбанкет; 2 – откос насыпи

Контрфорсы представляют собой подпорные стены небольшой длины, но большого сечения. Контрфорсы работают на сжатие и опрокидывание. В некоторых случаях заанкериваются. Делаются из каменной кладки на растворе, бетона или бутобетона.

В отдельных случаях для поддержания оползающих неустойчивых масс применяют прошивающие сваи, забивные или набивные (шпоны), контрфорсные столбы - массивы. Наиболее распространены железобетонные шпоны.

При выпирании грунтов основания проектируются присыпка пригрузочных берм (рис. 3.5). Пригрузочные бермы устраивают у подошвы насыпи в виде контрбанкетов небольшой высоты, но значительной ширины; возможно ступенчатое очертание берм.



Рис. 3.5. Пригрузочные бермы для укрепления откосов насыпи:

1 – пригрузочная берма; 2 – суглинок; 3 – супесь пылеватая и илистая; 4 – бугры выпирания

3.1.1. Армогрунтовые конструкции

Около 70 % полных отказов земляного полотна (приводящих к перерывам в движении поездов) приходится на насыпи, особенно высокие. Традиционным способом усиления эксплуатируемых деформирующихся насыпей является отсыпка контрбанкетов из дренирующего грунта. Однако, этот способ являясь надежным мероприятием, имеет ряд недостатков: требует больших объемов дефицитных дренирующих грунтов, удлинения водопропускных труб, отвода значительных площадей культурных земель под основания контрбанкетов, выноса коммуникаций в ряде случаев, приводит к большим затратам средств и времени и, кроме того, не может быть применен в стесненных условиях.

В связи с этим МИИТом разработаны ряд прогрессивных способов и технологий усиления и стабилизации эксплуатируемых деформирующихся или дефектных насыпей армогрунтовыми поддерживающими сооружениями, сетчатые конструкции в виде гравитационных габионных стен.

Армогрунтовые поддерживающие сооружения представляют собой грунтовые сооружения в виде поддерживающих стен (армогрунтовые стены) или контрбанкетов, армированных различными материалами: железобетон, крупнообломочные грунты, синтетические нетканые материалы и пр.

Армогрунтовая стена представляет собой массив грунта, армированный снаружи облицовочной стенкой (стандартные железобетонные блоки), внутри арматурой с антикоррозийной защитой (металлические сетки, геотекстиль и пр.).

Армированный контрбанкет представляет собой трапецеидальный массив дренирующего грунта, армированный в основании различными конструкциями или материалами (сваи, старогодние железобетонные шпалы, крупнообломочный грунт, щебень, лом железобетона и пр.).

По поддерживающему воздействию на насыпь армогрунтовая стена и армированный контрбанкет вместе с засыпкой заменяет собой контрбанкет из дренирующего грунта.

Сферами рационального применения армогрунтовых стен и армированных контрбанкетов являются:

  • возникшая необходимость экономии дренирующего грунта при сооружении обычного контрбанкета;

  • стесненные условия (промышленная и гражданская застройка);

  • возникшая необходимость переноса различных коммуникаций при сооружении обычного контрбанкета;

  • необходимость экономии площадей культурных земель под основания обычных контрбанкетов;

  • нецелесообразность удлинения водопропускных труб.

Гравитационные габионные стены выкладываются из коробчатых габионов (рис.3.6), выполняемых из отечественных проволочных сеток двойного кручения с шестигранными ячейками. Эти стены по своему поддерживающему эффекту также могут заменять контрбанкеты их дренирующих грунтов.

Вышеперечисленные армогрунтовые сооружения могут применяться как самостоятельный способ, так и в сочетании с устройством традиционных контрбанкетов за пределами концевых участков стен.

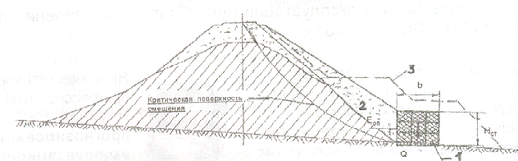

Рис. 3.6 Принципиальная схема устройства гравитационной габионной стены:

  1. коробчатые габионы; 2- дренирующий грунт; 3 – контрбанкет из дренирующих грунтов

      1. Современные синтетические и полимерные покрывные материалы

Для ликвидации различных деформаций укладываются различные покрытия: теплоизолирующие, гидроизоляционные, покрытия из нетканых синтетических материалов и др.

Покрытия должны иметь довольно высокие прочностные характеристики. Материалы покрытия должны выдерживать напряжения, возникающие при укладке на них щебеночного балласта, а геометрические размеры должны обеспечивать возможность укладки при работе щебнеочистительных машин.

Теплоизолирующие покрытия

Теплоизолирующие покрытия применяют для предотвращения пучин в пределах основной площадки и деформаций неустойчивых откосов выемок, а также на участках с неравномерными интенсивными осадками.Используют материалы, имеющие меньшую теплопроводность, чем грунт, например торфяные плиты, асбест низких сортов, шлаки котельные и металлургические гранулированные. Высокоэффективными теплоизолирующими покрытиями являются пенопласты – материалы с системой изолированных, не сообщающихся друг с другом ячеек (пор), содержащих газ. Пенопласты сохраняют свои свойства неизменными при работе во влажной среде. Их изготовляют на основе полистирола, поливинилхлорида, полиуретанов, фенолоформальдегидных и других полимеров. Наиболее экономично использовать жесткие пенопласты, на пример, экструдированный пенополистирол в форме плит, изготовленных по прессовому или беспрессовому методу.

Характеристики
