Подробная диагностическая информация о состоянии ПЛР отображается на экране постового терминала ПТ по нажатию кнопки «Check».

При невыполнении внутренних тестов или отказе собственных элементов ПЛР, происходит переключение в необратимое защитное состояние – «НЗС». Индикация в режиме «НЗС» приведена в таблице 2.4.

Таблица 2.4 – Индикация в режиме «НЗС»

Выход из режима «НЗС» и дальнейшая эксплуатация платы решающей ПЛР невозможна. ПЛР в режиме «НЗС» считается неисправной и подлежит замене и отправке предприятию-изготовителю или в центры сервисного обслуживания для проведения ремонта.

1. Постовой терминал ПТ

В качестве средства поиска и отображения технологической и диагностической информации о работе ЭССО-М обслуживающим персоналом применяется постовой терминал ПТ ЭССО-М.

Постовой терминал ПТ осуществляет сбор диагностической информации с блока решающего БР и выводит её на индикацию. Информационный обмен с БР осуществляется по последовательному интерфейсу с использованием протокола Modbus RTU.

Постовой терминал ПТ выполнен на основе промышленного жидкокристаллического экрана с сенсорным управлением и устанавливается при помощи специализированного крепежа в непосредственной близости от блока решающего БР [4].

Экран имеет сенсорное управление и позволяет просматривать диагностическую информацию о ПЛИ и ПЛР, а так же о всех СП, данные от которых поступают на ПЛР. Выбор устройства, о котором необходимо просмотреть информацию, осуществляется прикосновением к соответствующему графическому изображению на экране [4].

Для подключения цепей электропитания и заземления ПТ имеет разъем, к которому подключается специализированный штекер с пружинными клеммами, предназначенными для монтажа окончаний проводов внешних цепей.

Для подключения цепей интерфейса RS-485 ПТ имеет разъем «СОМ3» типа DB-9 (приложение А).

1. Режимы индикации ПТ

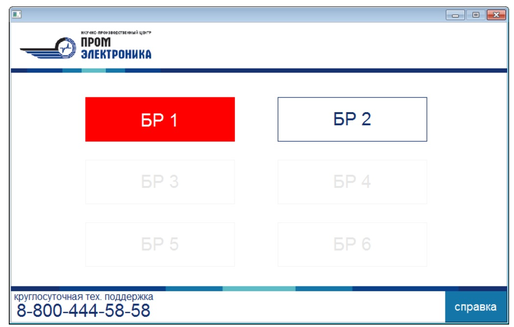

При включении питания постовой терминал ПТ переходит на стартовый экран. Максимальное число подключаемых к ПТ блоков решающих БР – 6. На стартовом экране содержится шесть кнопок, с помощью которых осуществляется просмотр данных каждого БР. Если БР имеет отказ, то кнопка БР горит красным цветом. Не подключённые БР к постовому терминалу ПТ или не имеющие связи с ним – неактивны. Рисунок стартового экрана приведён на рисунке 2.7 [4].

Рисунок 2.7 – стартовый экран ПТ

При нажатии на кнопку перехода к блоку решающему БР, ПТ переключается на экран вывода информации о платах решающих ПЛР, которые установлены в выбранной на экране БР. На экране информации о ПЛР отображается следующая информация:

• участок – наименование контролируемого участка;

• текущий режим работы ПЛР;

• состояние контролируемого участка (свободен/занят);

• установленный код конфигурации ПЛР;

• число осей на контролируемом участке;

• наименование счетных пунктов и каналы подключения СП:

• состояние СП, если СП исправен – показания счетчика основного информационного канала СП, а при неисправности СП или экранировании данного СП – наличие соответствующего отказа.

• окно диагностических сообщений – в окне диагностических сообщений выводится подробная информация об имеющихся отказах ПЛР или подключенных к ней СП.

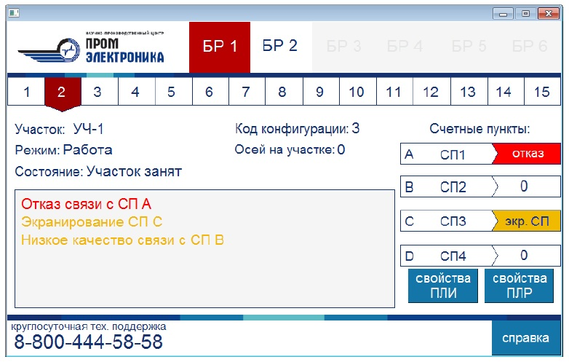

Экран информации о ПЛР приведён на рисунке 2.8.

Рисунок 2.8 – Экран информации о ПЛР

Для того чтобы получить информацию о свойствах ПЛР и ПЛИ необходимо нажать соответствующие кнопки на экране.

Кроме этого, постовой терминал ПТ обеспечивает возможность присваивать индивидуальные имена контролируемым участкам и счётным пунктам СП. Присвоенные имена сохраняются в энергонезависимой памяти. Для присвоения имени необходимо выбрать ПЛР и нажать кнопку «свойства ПЛР». В появившемся окне нажать кнопку «настроить имена участков и СП».

При выборе кнопки «свойства ПЛИ» можно получить информацию о версии и дате сброки программного обеспечения ПЛИ, а также адрес блока решающего БР в протоколе Modbus RTU.

Также для получения информации об используемых сокращениях при отображении информации ПТ, можно вызвать «окно справки» [4] .

1. Электропитание устройств системы ЭССО-М

Электропитание устройств системы ЭССО-М на станции Мир осуществляется от внешнего источника питания с номинальным напряжением 220 В переменного тока. При данном виде источника питания применяются:

• устройство бесперебойного питания УБП (Daker DK1);

• изолирующий трансформатор ИТ (ТР1 - ОСМ1 - 1УЗ 220/220);

• блок питания БП (QUINT - PS/1AC/24DC/20).

В случае кратковременного выключения напряжения внешних источников электроснабжения, а также переключения фидеров электропитания, для обеспечения работоспособности устройств ЭССО-М применяется УБП.

Для гальванической развязки внутренних цепей устройства бесперебойного питания УБП от полюсов питания станционных устройств применяется изолирующий трансформатор ИТ, мощность которого, не должна быть менее 1000 ВА .

Электропитание обмоток интерфейсных реле осуществляется от внешнего источника питания номинальным напряжение 24 В, подключение полюсов питания осуществляется через автоматические выключатели. Для преобразования переменного напряжения 220 В на выходе УБП в напряжение постоянного тока номинальной величиной 24 В применяется БП типа - QUINT - PS/1AC/24DC/20.

В случае, если источником питания является станционная аккумуляторная батарея номинальным напряжением 24 В, исключается применение изолирующего трансформатора ИТ и устройства бесперебойного питания УБП, а взамен БП типа - QUINT - PS/1AC/24DC/20, используется БП типа - QUINT - PS/24DC/24DC/20, который обеспечивает стабилизацию напряжения питания устройств системы ЭССО-М. Схема цепи питания устройств системы ЭССО-М приведена на листе 6 графического материала.

Электропитание пультов ПСЛЗ-8 и ПСЛЗ-25, как правило, осуществляется от полюсов питания пульта-табло ДСП напряжением 24 В или 12 В постоянного тока [3].

На специализированной полке, закреплённой на раме шкафа ЭССО-М, устанавливается и фиксируется УБП и БП. На дно шкафа ЭССО-М устанавливается ИТ.

Монтаж цепей питания должен выполнятся:

• во входных и выходных цепях питания ИТ и УБП проводом сечением от 1,5 мм² до 2,5 мм²;

• в выходных цепях БП - одножильным проводом сечением 2,5 мм².

Во входных цепях БП типа QUINT-PS/24DC/24DC/20 монтаж наружных цепей питания выполняется проводами (жилами кабеля) сечением не менее 6 мм², для внутренних цепей – проводами сечением не менее 4 мм².

Заземление устройства бесперебойного питания УБП и блока питания БП осуществляется для каждого прибора индивидуальным проводом сечением 1,5 мм², который подключается к шине заземления шкафа или стойки ЭССО-М.

1. Установка защитных устройств в цепях включения аппаратуры ЭССО-М

Для защиты аппаратуры ЭССО-М от электрических перенапряжений в шкафу ЭССО-М, на релейных стативах или в релейных шкафах устанавливаются устройства защиты УЗ производства НПЦ «Промэлектроника» следующих типов:

• VA-260AC-bd - устанавливаются для защиты входных цепей УБП. Включение непосредственно на вход УБП без применения ИТ не допускается. УЗ VA-260AC-bd должно быть включено на каждом окончании цепи между УБП и БП, если длина цепи не превышает 10 м. На станции Мир УБП и БП находятся в непосредственной близости друг с другом в одном шкафу ЭССО-М, поэтому в цепях УБП и БП нет необходимости применения УЗ данного типа;

• AVSR-20AC-bd - применяются для защиты УСКС, которые подключены к окончанию канала связи ТЧ или физической линии связи. Уз данного типа не применяются, если длина кабеля УСКС и аппаратуры связи канала связи ТЧ не превышает 10 м.

• AVR-33DC-ud - применяются в цепях сброса СО, если длина проводов цепей превышает 10 м. На каждую цепь предусмотрено по два УЗ AVSR-20AC-bd - по одному УЗ на каждое окончание. УЗ AVR-33DC-ud подключенные к окончаниям цепей сброса СО со стороны пультов сброса ложной занятости ПСЛЗ-25, монтируются в пульт-табло ДСП.

• VA-40AC-bd - применяются для защиты цепей питания ПСЛЗ, а также для защиты входных цепей БП в случае питания устройств ЭССО-М от станционной аккумуляторной батареи. На одно рабочее место ДСП, оснащенное одним или несколькими ПСЛЗ, должно быть предусмотрено одно УЗ данного типа.

• AVSR-18DC-bd - применяются для защиты внутренних цепей КБР от электрических перенапряжений, возникающих в шинах внешних устройств. В случае размещения аппаратуры ЭССО-М на релейных стативах или в релейных шкафах, УЗ AVSR-18DC-bd должны включаться не только в шинах внешних устройств, но и в шинах ПТ на тех участках, где длина внешних цепей шины ПТ превышает 10 м.

Устройства защиты УЗ AVSR-20AC-bd, VA-260AC-bd и VA-40AC-bd конструктивно состоят из двух модулей (А1 и А2). К выводам 1 и 2 модуля А1 подключаются защищаемые цепи. Модули А1 и А2 соединяются между собой перемычками типа FBS 2-6 производства «Phoenix Contact». Для защиты от перепутывания корпусов, двухмодульные УЗ имеют цветовую маркировку: корпус модуля А1 синего цвета (или серого цвета с синей полосой), корпус модуля А2 - серого цвета.

Устройства AVSR-33DC-ud и ASR-18DC-bd одномодульные.

УЗ устанавливаются на DIN-рейке WAGO 210-218. Каждая DIN-рейка, на которой установлены УЗ, должна быть электрически соединена с шиной заземления шкафа ЭССО-М или с корпусом статива отдельным проводом сечением не менее 2,5 мм². Устройства защиты УЗ устанавливаются в непосредственной близости от защищаемой аппаратуры. Установка защитных устройств на стативе без использования DIN-рейки с заземлением не допускается.

Кроме выше перечисленных УЗ, для защиты реле от электрических от перенапряжений, параллельно обмотке каждого интерфейсного реле включается защитный диод. Катод защитного диода должен быть соединён с выводом обмотки, подключённым к положительному полюсу питания, а анод – с выводом обмотки, подключённым к отрицательному полюсу питания. Защитные диоды устанавливаются в непосредственной близости от защищаемых реле. Цепи питания обмоток интерфейсных реле должны быть в первую очередь подключены к клеммам, на которых установлены защитные диоды, а затем к обмоткам интерфейсных реле. Рекомендуется применение клеммных блоков STTB 2,5 – DIO/U-O производства «Phoenix Contact» со встроенными диодами 1N 4007.

1. Сброс ложной занятости ЭССО-М

Сброс счётчиков осей (СО) производится с целью восстановления работоспособности аппаратуры в случае сбоя, а также при устранении неисправности или после завершения процесса технического обслуживания системы ЭССО-М [4].

Для устройств счёта осей каждого контролируемого участка пути предусмотрена индивидуальная ответственная команда сброса, которая должна подаваться с проверкой фактической свободности контролируемого участка пути.

Команда сброса СО подаётся искусственно или автоматически.

Искусственный сброс СО производится дежурным по станции (ДСП) вручную, как правило, с применением пульта сброса ложной заня-тости ПСЛЗ-25 , рассчитанного на управление 25 участками соответс-венно. Пульт имеет индивидуальные кнопки сброса для каждого участка, групповую кнопку и счетчик фиксации числа нажатий, позволяющий посмотреть количество нажатий для каждой кнопки пульта.

Автоматический сброс СО допускается только в том случае, если свободность контролируемого участка подтверждается внешними устройствами ЖАТ, например: устройствами ПАБ.

Сигналы сброса счётчика осей СО подаются на клеммы кроссовой платы КБР или на обмотки интерфейсных реле, контакты которых подключены к кроссовой плате КБР. В последнем случае применяются электромагнитные реле не ниже первого класса надёжности.

При необходимости в управляющие цепи сброса счётчиков осей СО включаются контакты реле, блокирующие сброс СО, если не выполняются установленные зависимости или условия безопасности движения поездов. При применении устройств ЭССО-М в составе электрической централизации в управляющие цепи сброса должны быть включены фронтовые контакты замыкающих реле, которые предотвращают возможность сброса СО участков пути замкнутых в маршруте. Кроме того в цепях сброса СО, контролирующих свободность перегона, оборудованного устройствами ПАБ, должны быть включены контакты реле размыкающие цепи сброса СО до восприятиями устройствами ПАБ блок-сигнала «путевое прибытие». Схема включения ПСЛЗ-25 на станции Мир приведена на листе 6 графического материала.

1. Применение системы ЭССО-М с использованием канала ТЧ

   1. Подключение устройств УСКС

Для контроля состояния примыкающих к станции Мир перегонов применяется система ЭССО-М при полуавтоматической автоблокировке ПАБ, что обеспечивает выполнение функции автоматического контроля прибытия на станцию поезда в полном составе.

Для организации обмена данными между двумя удалёнными счётными пунктами СП, устойчивая связь с которыми по линейной цепи не может быть обеспечена из-за превышения норм сопротивления или взаимной ёмкости линейных проводов, для сопряжения каналов связи, используются устройства сопряжения с каналом связи УСКС. При этом на каждый удалённый счётный пункт должны быть предусмотрены два УСКС.
