Текст из файла (страница 2)

Блок питания (БП) предназначен для преобразования переменного напряжения на выходе УБП в напряжение 24 В постоянного тока. Внешний вид постового оборудования приведён на листе 1 графического материала.

Напольная аппаратура ЭССО-М включает в себя:

• датчик колеса унифицированный ДКУ, который имеет две модификации, отличающиеся между собой длиной соединительного кабеля (5 или 10 метров);

• комплект крепления датчика ККД-3 на рельсы марок Р-65, Р-75, Р-50,а также UIC50 и UIC60 .

Датчик колеса унифицированный и комплект крепления образуют счётный пункт СП.

Датчик колеса унифицированный ДКУ [4], состоит из индуктивных чувствительных элементов и электронного модуля, размещённых в од-ном корпусе выполненного в виде конструктивно законченного блока с выводом из четырёхжильного соединительного кабеля. Внешний вид ДКУ приводится на листе 1 графического материала.

При помощи индуктивных элементов определяется факт прохода и направления движения колеса над ДКУ.

Электронный модуль осуществляет счёт количества прошедших колёс с учётом направления их движения над ДКУ и установленного направления счёта (прямое или обратное), а также выполняет непрерывный контроль всех внутренних узлов и контролирует положение ДКУ относительно рельса. Направление счёта (прямое или обратное) устанавливается в зависимости от полярности напряжения электропитания ДКУ.

Для обеспечения требований безопасности ДКУ имеет дублированную структуру. Информацию о состоянии основного и дублирующего счётчиков осей и состояние внутренних аппаратно-программных узлов, ДКУ непрерывно передаёт на постовую аппаратуру системы, в составе которой работает ДКУ. Передача производится последовательным помехозащищённым кодом по двухпроводной линейной цепи (основной интерфейс). Дополнительно ДКУ имеет программно-аппаратный интерфейс RS-485 (дополнительный интерфейс), через который передаётся расширенная технологическая информация. Дополнительный интерфейс служит для сервисного обслуживания ДКУ.

Комплект крепления датчика предназначен для установки ДКУ на подошву рельса, без сверления шейки рельса.

1. Техническая часть

   1. Напольное оборудование ЭССО-М

Для повышения уровня безопасности движения на станции Мир предусмотрено резервирование рельсовых цепей устройствами счёта осей системы ЭССО-М. Места установки счётных пунктов СП ЭССО-М на однониточном и двухниточном планах станции, а также кабельная сеть ЭССО-М приведена на листе 3 графического материала.

Счётные пункты СП оборудуются на границах контролируемых участков пути. На разветвлённых путевых участках СП оборудуются на каждом ответвлении, включая негабаритные и ответвления съездов. При этом общее количество СП, ограничивающих любой контролируемый участок пути, не должно превышать четырёх. Как правило, датчик колеса унифицированный ДКУ устанавливается внутри колеи и подключается таким образом, чтобы направление счёта было прямое.

Варианты установки и подключения ДКУ для обеспечения прямого направления счёта СП приведены на рисунке 2.1 .

В случае, когда ДКУ устанавливается на левый рельс по ходу движения поездов нечётного направления, красная жила соединительного кабеля ДКУ подключается к проводу линейной цепи СП, а белая - к проводу ОЛ [3];

В случае, когда ДКУ устанавливается на правый рельс по ходу движения поездов нечётного направления, белая жила соединительного кабеля ДКУ подключается к проводу линейной цепи СП, а красная - к проводу ОЛ.

Рисунок 2.1 – Установка и подключение ДКУ с прямым

направлением счёта

Направление счёта СП может быть изменено на обратное путём взаимного переключения красной и белой жил соединительного кабеля ДКУ на клеммах путевого ящика ПЯ или переустановкой ДКУ на другую рельсовую нить.

Установка ДКУ на рельс выполняется с использованием комплекта крепления датчика ККД-3, в соответствии с монтажным чертежом, который поставляется в комплекте с ДКУ. Регулировка положения ДКУ относительно головки рельса выполняется с применением шаблона установочного ШУ-01, с соблюдением габаритности изолированных участков, как показано на рисунке 2.2.

Рисунок 2.2 - Установка ДКУ с учётом габаритности

изолированных участков

Защитный рукав и хомут для крепления защитного рукава поставляются в комплекте с ДКУ.

Путевой ящик ПЯ устанавливается как можно ближе к месту установки ДКУ с соблюдением габарита (не более 3 м от места крепления ДКУ), при этом с ДКУ применяется соединительный кабель длиной 5 м.

Если по местным условиям не представляется возможным установка ПЯ в непосредственной близости от счётного пункта СП, а также в случае, когда подключение окончания соединительного кабеля ДКУ к линейной цепи СП выполняется не в ПЯ, а в напольном монтажном или релейном шкафу, используется соединительный кабель длиной 10 м. Также в негабаритных местах ПЯ размещается с соблюдением габарита (не более 9 м от места установки ДКУ) и с ДКУ используется кабель длиной 10 м.

Четырёхпроводное окончание соединительного кабеля ДКУ под-ключается к клеммам ST 2,5, которые установлены на DIN - рейке в путевом ящике ПЯ.

Окончания жил с изоляцией красного и белого цвета через клеммы соединяются с двухпроводным окончанием линейной цепи СП. Окончания жил с синей и чёрной изоляцией подключается к свободным клеммам.

Разрешается использование ПЯ любого счётного пункта для разделки окончаний транзитных линейных цепей прочих СП и для подключения ДКУ несколько близко расположенных СП. На станции Мир для разделки транзитных линейных цепей используются путевые ящики счётных пунктов: СП14, СП15, СП10, СП11, СП2, СП3, СП6, СП7. Схемы подключения счётных пунктов приведены на листе 4 графического материала.

В качестве линейных цепей СП используются жилы парной скрутки сигнально-блокировочного кабеля марки СБЗПу. Наличие парной скрутки жил обязательно. Для организации одной линейной цепи СП необходима одна пара жил. Допускается использовать свободные пары скрученных жил в любых кабелях, характеристики которых соответствуют указанным в таблице 2.1, кроме кабелей, по которым организованы канала связи тональной частоты, а также кроме кабелей релейных концов рельсовых цепей постоянного тока и переменного тока частотой 50 Гц [3].

Таблица 2.1 – Характеристики линейной цепи счётного пункта

Продолжение таблицы 2.1

1. Постовое оборудование ЭССО-М

   1. Подключение устройств УПСП

Для сопряжения линейных цепей счётного пункта с выходными цепями плат решающих ПЛР или устройств сопряжения с каналами связи УСКС предназначено устройство подключения счётного пункта УПСП, которое также формирует напряжения электропитания, необходимое для работы счётного пункта. Устройство подключения счётного пункта УПСП имеет четыре выхода для подключения плат решающих ПЛР и УСКС. Внешний вид УПСП приводится на листе 1 графического материала.

По линейной цепи, счётный пункт одновременно получает питание и передаёт информацию на ПЛР или УСКС.

Для подключения цепей электропитания, линейной цепи СП, цепей подключения к блоку решающему БР и УСКС и цепей заземления УПСП имеет четыре разъёма, к которым подключаются специализированные штекеры с пружинными клеммами, предназначенные для монтажа окончаний проводов внешних цепей.

Согласно цоколёвке внешних цепей УПСП (приложение А) напряжение электропитания подаётся на контакты разъёма Х1-1 и Х1-3. Подключение линейной цепи СП осуществляется к контактам Х2-2 и Х2-4. Выходные цепи УПСП на которые транслируется информация от СП, выводятся на контакты Х3-1 и Х3-2 (выход СР1), Х3-3 и Х3-4 (выход СР2), Х4-1 и Х4-2 (выход СР3) и Х4-3 и Х4-4 (выход СР4). Схема включения УПСП приведена на листе 4 графического материала.

С целью обеспечения удобства обслуживания и монтажа рекомендуется распределять УПСП равномерно между 8, 9, 10 и 11 полками, по возможности избегая заполнения полок. Установка вплотную УПСП не допускается.

1. Индикация устройств УПСП

На лицевой панели устройства подключения счётных пунктов УПСП расположены шесть светодиодных индикаторов зеленого цвета: «Pwr», «Line», «CP1», «CP2», «CP3» и «CP4»[4].

Индикатор «Pwr» непрерывным свечением показывает наличие напряжения электропитания УПСП.

Индикатор «Line» непрерывным свечением отображает наличие принимаемой от счётного пункта СП информации.

Индикаторы «CP1», «CP2», «CP3» и «CP4» непрерывным свечением отображают наличие транслируемой на выходы СР1, СР2, СР3 и СР4 информации от СП. В случае, если выход СР1, СР2, СР3 или СР4 не подключен к ПЛР или УСКС, соответствующий индикатор выключен.

1. Подключение плат решающих ПЛР

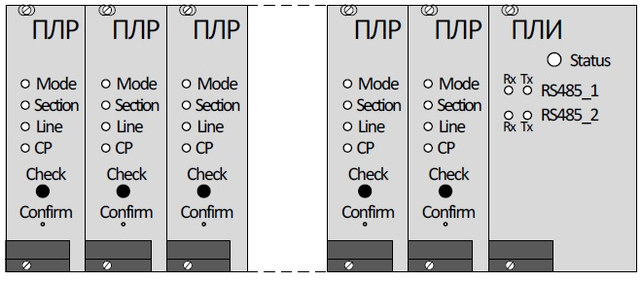

Основным элементом постового оборудования ЭССО-М является блок решающий (БР), эскиз передней панели блока решающего изображён на рисунке 2.3.

Рисунок 2.3 - Эскиз передней панели блока решающего БР

В состав блока решающего БР входят: платы решающие ПЛР и плата интерфейсная ПЛИ, которые устанавливаются в кассету блока решающего КБР.

Для подключения УПСП, УСКС, выходов «сухой контакт» (СК), цепей сброса ложной занятости участков, постового терминала ПТ и информационных систем и устройств электропитания КБР оснащена кроссовой платой, на которой предусмотрены пружинные клеммы и разъёмы.

Согласно цоколёвке (приложение А) в группах клемм Х1-Х15 объединены клеммы входных и выходных цепей ПЛР1-ПЛР15 соответственно. Пары клемм «+Кн.А» и «-Кн.А», «+Кн.В» и «-Кн.В», «+Кн.С» и «-Кн.С», «+Кн.D» и «-Кн.D», образуют двухпроводные цепи А, В, С, D соответствующее ПЛР. Клеммы «Фронт.0», «Общ.0», «Тыл.0» и «Фронт.1», «Общ.1», «Тыл.1» предназначены для подключения внешних цепей к двум встроенным в ПЛР переключающим контактным группам, гальванически изолированным друг от друга, а также прочих внутренних цепей ПЛР «сухие контакты». Клеммы «+Сброс участка 0», «-Сброс участка 0» и «+Сброс участка 1», «-Сброс участка 1» предназначены для подключения внешних цепей сброса счётчика осей СО участка пути, контролируемого данной ПЛР. Группа клемм Х16 предназначена для подключения двух цепей интерфейса RS-485: цепи обмена данными с постовым терминалом (шина ПТ) и цепи обмена данными с внешними устройствами (шина внешних устройств). Клеммы Х16-10 «1Data+», Х16-11 «1Data-», Х16-11 «1GND», Х16-12 «2Data+», Х16-13 «2Data-», Х16-14 «2GND» предназначены для подключения шины ПТ и шины внешних устройств. Клеммы Х16-15 «1Data+», Х16-16 «1Data-», Х16-17 «2Data+», Х16-18 «2Data-» предназначены для подключения терминатороных резисторов к окончаниям шины ПТ и шины внешних устройств соответственно.

Группа клемм Х17 предназначена для подключения цепей питания номинальным напряжением 24В постоянного тока.

Клемма Х18 предназначена для подключения заземляющего провода.

Информация, транслируемая УПСП по четырём каналам подключения (А, В, С, D) поступает на ПЛР. Платы решающие ПЛР выполняют расчёт количества осей, находящихся на контролируемом участке, по данным, полученным от счётных пунктов СП, осуществляют непрерывный самоконтроль исправности аппаратных и программных узлов, а также определяют положение контактов выхода СК в зависимости от состояния контролируемого участка.

К одной ПЛР возможно подключение до четырёх СП, т.е. может выполняться контроль тупикового участка, неразветвленного путевого участка либо одной стрелочной секции с одной или двумя стрелками.

В зависимости от типа контролируемого участка для каждой ПЛР устанавливается соответствующий код конфигурации. Код конфигурации должен соответствовать положению перемычек на кроссовой плате КБР.

На кроссовой плате КБР двумя наборами перемычек (К1, К2) для каждой ПЛР задается код конфигурации контролируемого участка, который определяет алгоритм подсчета числа осей на участке. Код конфигурации задается путем установки соответствующих перемычек в положение «0» или «1», которые указаны на кроссовой плате.

Порядок подключения входов ПЛР определяется конфигурацией контролируемого участка пути:

• для неразветвленного участка входные цепи (А, В) подключаются к соответствующим счётным пунктам СП контролируемого участка, входные цепи (С, D) не используются, положение перемычек на кроссовой плате кассеты блока решающего КБР соответствует коду конфигурации «0000» , как показано на рисунке 2.4;

Рисунок 2.4 - Положение перемычек на кроссовой плате КБР

для неразветвленного участка

• для стрелочной секции с одной стрелкой, входная цепь (А) подключается к счётному пункту СП, ограничивающему разветвлённый участок со стороны остряков стрелки. Подключения входных цепей (В, С) произвольное, входная цепь (D) не используется, положение перемычек на кроссовой плате КБР соответствует коду конфигурации «0100» , как показано на рисунке 2.5;

Рисунок 2.5 - Положение перемычек на кроссовой плате КБР

для стрелочной секции с одной стрелкой

• для стрелочной секции с двумя стрелками, входная цепь (А) должна быть подключена к счётному пункту СП, ограничивающему разветвлённый участок со стороны остряков стрелки. Подключение входных цепей (В, С, D) произвольное, положение перемычек на кроссовой плате кассеты блока решающего КБР соответствует коду конфигурации «1000», как показано на рисунке 2.6.
