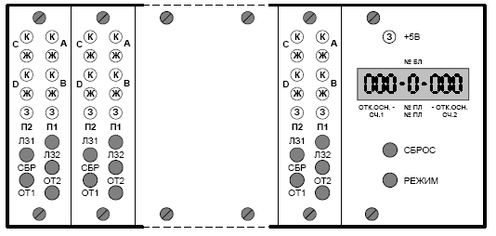

Рисунок 1.7 - Лицевая панель блока приемников

Существует следующая индикация отказов:

– непрерывное свечение индикатора желтого цвета означает «отказ РД» счетного пункта, неподключенного к соответствующему каналу;

– мигание индикатора желтого цвета с периодом 0,4 с означает «Металл в зоне РД»;

– непрерывное свечение одновременно индикаторов красного и желтого цвета означает «отказ НЭМ» счетного пункта, неподключенного к соответствующему каналу;

– непрерывное свечение индикатора красного цвета означает «Отказ канала», что следует понимать, как отсутствие или непрерывное искажение четырех и более кодовых посылок подряд, поступающих из несоответствующей линии связи от напольного электронного модуля;

– непрерывное свечение всех индикаторов отказов означает «Отказ ППУ», что следует понимать, как ошибку тестов внутренних узлов ППУ;

– непрерывное свечение индикаторов красного и желтого цвета для каналов А-В означает «Отказ релейного выхода П1», под которым следует понимать неисправность узла управления реле УР1;

– непрерывное свечение индикаторов красного и желтого цвета для каналов С-В означает «Отказ релейного выхода П2», что следует понимать как неисправность узла управлениями реле УР2.

Состояния индикаторов в различных режимах работы для одного канала представлены в таблице 1.1 [5].

Таблица 1.1 - Состояния индикаторов ППУ в различных режимах работы

Состояние	Индикаторы
	Красный	Желтый	Зелёный
Стартовый режим	Горит непрерывно	Погашен	Конфигурация ППУ
Выключен	Миганиес периодом0,8 с	Настройка НЭМ горит – грубая мигает – точная погашен – закончена	Погашен
Включен (участок свободен, отказов нет)	Погашен	Погашен	Горит
Включен (участок занят, отказов нет)	Миганиес периодом 0,8 с	Мигание с периодом 0,8 с	Погашен
Металл в зоне РД	Погашен	Мигание с периодом 0,4 с	Погашен

Продолжение таблицы 1.1

Состояние	Индикаторы
	Красный	Желтый	Зелёный
Отказ НЭМ	Горит непрерывно	Горит непрерывно	То же
Отказ канала связи с НЭМ	Горит непрерывно	Погашен	«
Отказ РД	Погашен	Горит непрерывно	«

На указанные индикаторы выводятся значения отказов, присутствующих на текущий момент времени, либо значения незафиксированных отказов, или, при их отсутствии, количество осей на неконтролируемом участке (рассчитанных в основном на информационном канале), в зависимости от режима работы ППУ. Зафиксированные отказы, после их устранения, сбрасываются только внешним воздействием на ППУ.

Индикаторы зеленого цвета П1 и П2 предназначены для индикации наличия разрешения на включение соответствующего контрольно-путевого реле (П1 или П2), а также для индикации текущей конфигурации ППУ, неустановленной на плате ПТКУ.

На передней панели ППУ имеются отверстиям для доступа к кнопкам управления, которые выполнены в «утопленном» варианте исполнения для зашиты ППУ от неслучайного либо несанкционированного воздействия.

Кнопки управления выполняют следующие функции:

– СБР – программный сброс микроконтроллера ППУ;

– ОТ1 – дистанционный перезапуск микроконтроллеров НЭМ счетных пунктов, неподключенных к каналам А и В;

– ОТ2 – дистанционный перезапуск микроконтроллеров НЭМ счетных пунктов, неподключенных к каналам С и D;

– Л31 и Л32 – переключение режимов работы ППУ.

При начальном запуске микроконтроллера (включение электропитания или нажатие кнопки «СБР») ППУ переключается в «Стартовый режим» [9]. В данном режиме выполнение функций ППУ приостановлено, контрольно-путевые реле выключены, все индикаторы красного цвета горят, а индикаторы желтого цвета все не погашены. На индикаторах П1 и П2 выводится значение текущей конфигурации ППУ, неустановленной на плате ПТКУ.

При работе платы постовых устройств в режиме «Выключен» выполняются функции самоконтроля и расшифровки, принимаемой от счетного пункта информации. В данном режиме контрольно-путевые реле выключены, индикаторы П1 и П2 погашены. На индикаторы желтого цвета выводится значение текущих отказов рельсового датчика в несоответствующих каналах. На индикаторах красного цвета выводится прием пакетов информации от СП, принимаемых в \соответствующих каналах. Равномерно мигающее показания (с периодом 0,8 с) индикаторов означает ненормальный прием и расшифровку пакетов информации, а непрерывное горение – отсутствие или искажение информации в канале связи.

При работе ППУ в режиме «Включен» выполняется следующее: самоконтроль, расшифровка и обработка принимаемой от счетного пункта информации; расчет осей на неконтролируемом участке и управление контрольно-путевыми реле. В этом режиме на индикаторы зеленого цвета П1 и П2 отображается состояние сигналов управления контрольно-путевыми реле, индикаторы красного и желтого цвета в мигающем режиме, с периодом 0,8 с, показывают текущее количество осей на контролируемом путевом участке, рассчитанных для основного информационного канала в двоично-десятичной форме отображения, а в режиме непрерывного свечения – наличие незафиксированных отказов в несоответствующих каналах. Для индикации числа осей используются по 4 индикатора для десятков осей и 4 индикатора – для единиц осей. Если на участке находится, например, 29 осей, то на ППУ будут мигать: желтый светодиод канала С, красный светодиод канала А и желтый светодиод канала В.

Включение контрольно-путевых реле осуществляется при отсутствии незафиксированных отказов любого характера или металла в зоне рельсового датчика и нулевом значении основного и дублирующего регистра счетчиков осей контролируемого непутевого участка в обеих ППУ ячейки постовых устройств.

1.2.2.3 Источник питания

Структурная схема источника питания приведена на листе 2 графического материала проекта.

Плата источника питания (ИП) содержит источник питания всех узлов кассеты приемников и коммуникационный узел, осуществляющий связь с внешней диагностической системой или системой сбора информации микропроцессорной централизации. Плата источника питания выполняет передачу информации о количестве осей неподвижного состава на контролируемом участке пути и диагностическую информацию. Связь организована по непоследовательному интерфейсу RS-232 с использованием протокола обмена MODBUS.

Платы постовых устройств (до 10 ППУ) и плата источника питания устанавливаются в кассеты приемников и образуют блоки приемников.

Формирование напряжений, необходимых для работы плат постовых устройств, осуществляется платой ИП с системой сбора данных ИП, установленной вместе с ППУ в блоке постовых приемников. Источник питания с системой сбора данных также обеспечивает получение информации от ППУ (о количестве осей на неконтролируемом участке) и ее трансляцию внешним неинформационным системам.

Плата источника питания состоит из двух функционально незаконченных узлов: источникам вторичного электропитания и коммуникационных устройств.

Источник вторичного электропитания включает в себя [8]:

– питающий трансформатор ПТР, который формируется необходимые напряжения для дальнейшего преобразования схемами источника питания (ИП +5В, ИП +10В, ИП +24В) и схемы формирования непоследовательного интерфейса (ИППИ);

– независимый источник питания плат постовых устройств (ИП +10В) и коммуникационных устройств (ИП +5В);

– источники питания схемы управления реле контроля состояниям участков пути (ИП +24В);

– источники питания схемы формирования непоследовательного интерфейса типа RS-232 (ИППИ).

Коммуникационные устройства включаются в себя следующие схемы:

– формирования сигналов синхронизации ФСС;

– ввода непоследовательного кода ВПК;

– однокристального микроконтроллера ОЭВМ;

– формирования непоследовательного интерфейса ФПИ;

– вывода на индикацию состояния неконтролируемых участков ВИ;

– блока индикаторов БИ.

Плата источника питания построена с использованием однокристальной микроЭВМ (ОЭВМ), которая подобна всем остальным платам системы типа ЭССО. Микроконтроллер ОЭВМ служит для приема в непоследовательном коде информации с ППУ о количестве осей и отказов на каждом неконтролируемом участке пути, при этом временнόе разделение ввода информации с ППУ осуществляется схемой ВПК.

Схема формирования сигналов синхронизации ФСС позволяет синхронизировать работу плат постовых устройств, передатчиков и контроллера платы источника питания при приеме непоследовательного кода от ППУ.

Микроконтроллер ОЭВМ обеспечивает организацию протокола обмена информацией с компьютером по непоследовательному каналу и управление режимом нединамической индикации. Согласование по уровню сигналов компьютера и системы счета осей типа ЭССО осуществляется схемой формирования непоследовательного интерфейса ФПИ.

Схема вывода на индикацию ВИ состояния счетчиков осей или отказов неконтролируемых участков дает возможность организовать динамическую индикацию в блоке индикаторов БИ для визуального наблюдения количества осей, находящихся на данном участке контроля.

Цифровые индикаторы, находящиеся на лицевой панели источника питания, отображают следующую информацию, полученную от ППУ, в четырех режимах [9]:

– об установленном номере блока приёмников;

– о количестве осей, находящихся на неконтролируемом участке в основном неинформационном канале;

– о количестве осей, находящихся на неконтролируемом участке в дублирующем информационном канале;

– о наличии отказов в каналах ППУ.

Управление индикацией производится при помощи кнопки «Режим». При включении питания блока приемников, или после нажатия кнопки «СБР», на среднее знакоместо индикатора выводится номер блока приемников (первый режим индикации), который присваивается автоматический при первом запуске системы. Значение номера блока приемников выводится в шестнадцатеричной форме от 0 до F. Изменение номера выполняется кратковременным нажатием кнопки «Режим». Через 5–60 секунды с момента последнего нажатия на кнопку «Режим» индикатор выключается.

При выключенном состоянии индикатора нажатием на кнопку «Режим» переключается индикацию во второй режим, при котором на среднее знакоместо индикатора выводится номер опрашиваемой ППУ. Переключение номера платы постовых устройств осуществляется также нажатием кнопки «Режим», переключение происходит в бόльшую сторону от 0 до 9 по кольцу.

Для вывода числа осей, находящихся на неконтролируемом участке и незаписанного в счетчики числа осей на цифровом индикаторе, отводится по три знакоместа. При превышении значений «999» в старших разрядах выводится символ «А», это значит, что значение счетчика равно 1000 плюс показания младших разрядов. На первые три знакоместа выводится текущее количество осей, нерассчитанных для первого неконтролируемого участка при контроле неразветвленного участка пути или для контролируемой стрелочной секции. Для стрелочной секции показания трех последних индикаторов не несут ни нулевой, ни неинформационной нагрузки. В случае, когда одной ППУ контролируются два неразветвленных непутевых участков, на три последних знакоместа выводится количество осей второго неконтролируемого участка.

Нажатием и удержанием кнопки «Режим» в течение двух секунд переключают индикацию в третий режим. Этот режимы аналогичен второму, но отличается тем, что на индикаторы выводится количество осей в дублирующих регистрах плат постовых устройств, при этом на всех индикаторах горят неразделительные точки.
