Текст из файла (страница 10)

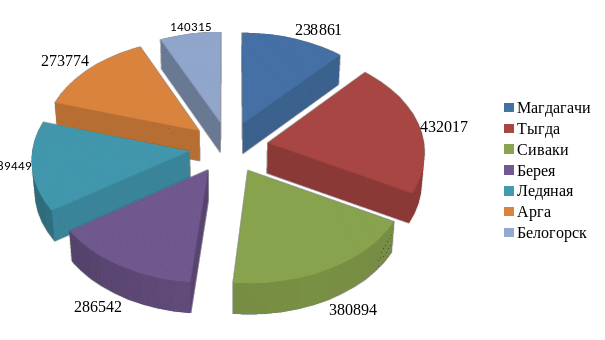

Рисунок 4.23 – Диаграмма расхода электрической энергии на участке Магдагачи – Ледяная (подпись данных выражена в кВ ч)

4.5 Сравнение показателей потребления и потерь электрической энергии

В соответствии с полученными данными потребления электрической энергии в трансформаторах тяговых подстанций и тяговой контактной сети сопоставим данные двух участков работающих по разным системам электроснабжения. Данные целесообразно занести в таблицу 4.18 с последующим составлением диаграммы, рисунок 4.24, позволяющей подробно оценить показатели затрат электроэнергии.

Таблица 4.18 – Сравнение данных по расходу электрической энергии

Наименования энергосистем, подстанции, система устройства	Полный, кВ·А·ч	Активный, кВт·ч		Реактивный, квар·ч
		приём	возврат	приём	возврат
Магдагачи – Белогорск, 25кВ	2619433	2135719	3999	1514750	1199
Магдагачи – Белогорск, 2х25кВ	2514863	2041852	2820	1458526	317

Реактивный, квар∙ч

Полный, кВ∙ч

Активный, кВ∙ч

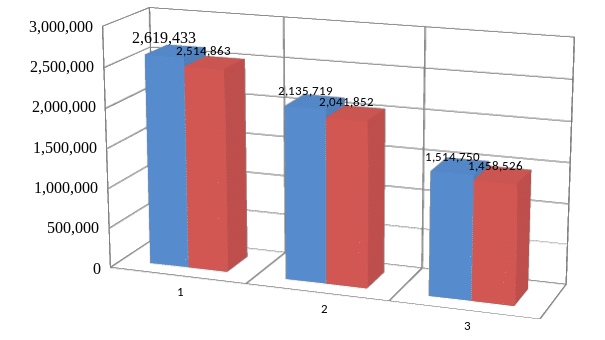

Рисунок 4.24 – Диаграмма расхода электрической энергии в кВ∙ч, на участке Магдагачи – Белогорск, при использовании разных схем электрификации: синий цвет – система 25кВ; красный цвет – система 2х25кВ

В соответствии с полученными данными о потерях электрической энергии в результате эксплуатации тяговой подстанции и контактного провода контактной сети, составим таблицу 4.19 и диаграмму потерь электрической энергии при двух разных схемах участка Магдагачи – Белогорск – рисунок 4.25

Таблица 4.19 – сравнение потерь электрической энергии

Наименования энергосистем, система устройства контактной сети	Потери в трансформаторах, кВт·ч		Потери в контактной сети, кВт·ч	Сумма потерь, кВт·ч
	нагрузка	х. х.
Магдагачи – Белогорск, 25кВ	5298	31680	43203	80181
Магдагачи – Белогорск, 2х25кВ	8702	7534	45933	62169

В трансформаторах при нагрузке

В трансформаторах х.х.

В контактной сети

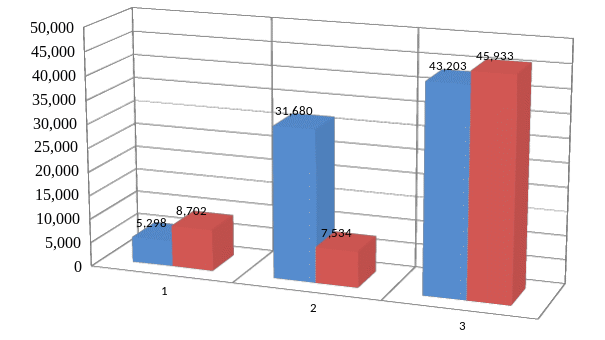

Рисунок 4.25 – Диаграмма потерь электрической энергии в кВ·ч, на участке Магдагачи – Белогорск, при использовании разных схем электрификации: синий цвет – система 25кВ; красный цвет – система 2х25кВ

5 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ ЧЕЛОВЕКА ПРИ ПРОИЗВОДСТВЕ РАБОТ НА ВЫСОКОВОЛЬТНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧ

Техника безопасности включает в себя совокупность технических мероприятий и средств, при помощи которых происходит предотвращение опасных производственных факторов приводящих к травме.

В результате своей деятельности, в процессе эксплуатации электрических установок, человек может оказаться под действием электромагнитного поля или в непосредственной близости вплоть до прикосновения с токоведущими частями.

Происхождение несчастных случаев на производстве вызывается в результате следующих причин:

- технические причины – несчастный случай происходит по вине конструктивных недостатков оборудования или его узлов; несчастный случай происходит из-за отсутствия оградительных или предохранительных узлов.

- организационные причины – несчастные случаи, связанные с нарушением технологического процесса, с неправильной организацией труда, а так же в связи с отсутствием надзора за производством и руководителей работ; использование рабочих навыков не связанных со специальностью работника; отсутствие качества индивидуальных защитных средств работающего персонала.

- санитарно-гигиенические причины – несчастные случаи, связанные с ненормальностью метеорологических условий; с нерациональным освещением рабочих мест; с загрязнением воздушной среды и отсутствием вентиляции;

5.1 Действие электрического тока на организм человека. Критерии электробезопасности

При прохождении электрического тока через тело человека, ток производит термическое, электролитическое и биологическое действие.

В результате теплового воздействия электрического тока на организм человека, происходит повреждение кровеносных сосудов, возникновение ожогов тела, перегрев нервных окончаний и прочих органов, что приводит к функциональным расстройствам.

Электролитическое действие электрического тока проявляется в разложении органической жидкости, а именно крови, что вызывает нарушение физико-химического состава и ткани в целом.

Нарушение биоэлектрических процессов в организме человека, как следствие прямое раздражающие действие на ткани, по которым проходит электрический ток, а так же вызывание рефлекторных судорог – связанно с биологическим действием тока. В результате возникают непроизвольные судорожные сокращения мышц, механическое повреждение тканей, нарушение или полное прекращение работы органов дыхания и кровообращения.

Воздействие электрического тока на организм человека приводит к двум основным видам поражений – электрическому удару и электрической травме.

Электрическая травма возникает в результате воздействия электрического тока. Травма проявляется нарушением целостности тканей, в том числе костных: металлизация кожи, механическое повреждение, электрические ожоги, электроофтольмия.

Ожоги можно разделить на токовый (контактный), дуговой и смешанный. Контактный ожог – возникает при прохождении тока через тело человека. Дуговой ожог – при воздействии только электрической дуги. Смешанный ожог – при одновременном действии первых факторов. Ожоги подразделяют на четыре степени: I степень – покраснение кожи; II степень – образование пузырей (волдырей); III степень – обугливание кожи; IV степень – обугливание подкожной клетчатки, мышц, сосудов и нервов.

Металлизация кожи возникает в результате воздействия электрической дуги, и как следствие проникновение частиц расплавленного металла в кожу.

Механически повреждения возникают в результате судорожных сокращений мышц под действием электрического тока. В результате может произойти разрыв кожи, компрессионные и отрывные переломы костей, вывихи суставов, а так же разрыв кровеносных сосудов.

Воспаление наружных оболочек глаза при взаимодействии с ультрафиолетовыми лучами, источником которых является электрическая дуга, называется Электроофтальмией.

Электрический удар – это воздействие электрического тока прямым или рефлекторным образом, которое нарушает или полностью прекращает деятельность сердца и легких, в результате чего наступает клиническая смерть. Электрические удары принято классифицировать по степени их тяжести: I – судорожное сокращение мышц без потери сознания; II – судорожное сокращение мышц с потерей сознания и сохранением дыхания и работы сердечной мышцы; III – потеря сознания и нарушение функций сердечной деятельности или дыхания; IV – отсутствие дыхания и кровообращения, наступление клинической смерти. При клинической смерти, оказывая определенную помощь в течение 6 – 8 минут, организм можно вернуть к жизни. В результате оказания первой медицинской помощи, при безуспешном эффекте наступает биологическая смерть. Биологическая смерть – это не обратимое явление, в результате которого прекращаются биологические процессы в клетках организма.

В большинстве случаев исход поражения зависит от электрического сопротивления тела, силы тока, длительности его воздействия на организм, частоты, рода (постоянный или переменный), окружающей среды. Сопротивление тела имеет активную и емкостную составляющие. На наружные слои кожи приходится основное сопротивление, эти слои можно рассматривать как емкость. При пробое наружного слоя кожи остается внутреннее сопротивление (активное), которое не зависит от параметров электрической цепи и лежит в пределах 500 – 800 Ом.

5.2 Условия возникновения травм вызванных электричеством. Защитные меры и устройства

В большинстве случаев поражение электричеством происходит в результате соприкосновения тела с фазными проводами и элементами электрических установок, на которые подается напряжение. Сама опасность прикосновения зависит от режима нейтрали. Нейтраль может быть: изолированной, глухозаземленной, заземлённой при помощи компенсирующих устройств. Опасность соприкосновения с фазным проводом оценивается для двух режимов работы электрических установок: нормальное состояние изоляции других фаз, рисунок 5.1 а, и замыкание одной из фаз на землю, рисунок 5.1 б.

Рисунок 5.1 – Путь тока при прикосновении к фазному проводу: а – при нормальном состоянии изоляции других фаз; б – замыкание одной из фаз на землю

В зависимости от режима нейтрали и наличия нулевого провода различают четыре схемы трехфазной сети: четырехпроводная с изолированной и заземленной нейтралью; трехпроводная с изолированной и заземленной нейтралью.

При напряжении до 1000В применяют схемы – трехпроводную с изолированной нейтралью и четырехпроводную с заземленной нейтралью. При напряжении свыше 1000В применяют схемы – трехпроводную с изолированной и заземленной нейтралью. При напряжении до 1000В и при нормальном режиме работы, с условием взаимодействия тела с фазным проводом, более безопасной является сеть с изолированной нейтралью. При напряжении до 1000В и при аварийном режиме работы, с условием взаимодействия тела с фазным проводом, более безопасной является сеть с заземленной нейтралью.

Вследствие большой емкости между проводами и землей защитная роль изоляции утрачивается, по условиям безопасности в сетях напряжением свыше 1000В предпочтительнее использование схемы с заземленной нейтралью. Если нейтраль является заземленной, то отключение поврежденного участка произойдет быстрее.

Для предотвращения нахождения человека в близи элементов находящихся под высоким напряжениям, служат защитные устройства и защитные меры. Защитные устройства и устройства приведены в таблице 5.1:

Таблица 5.1 – Защитные меры и устройства [19]

5.3 Основные организационно технические мероприятия по технике безопасности
