ДП 270102.65.01.01 ПЗ-028
-
Исходные данные
Здание вокзала запроектировано 2-х этажное, с основными размерами в осях 40,2х15.4м. Здание представляет собой монолитный железобетонный каркас, состоящей из колонн, стен и диафрагм жесткости, жестко связанных с монолитными балочными перекрытиями и фундаментной плитой. Колонны приняты для подвала и первого этажа круглые диаметром 500мм, для второго этажа сечением 400х400 мм. Толщина перекрытий 200 мм. В осях «5-6» по осям «В» и «Д» установить монолитные балки сечением 500х250 мм. Толщина монолитных стен 250 мм.
Высота этажей: подвального этажа Н=2,15 м, 1-ого этажа Н=4,32 и 2-ого этажа Н=3,1 м. Покрытие выполнено из гибкой черепицы. Кровля стропильная, деревянная.
Наружные стены здания выполнены двух типов:
- из кирпича толщиной 250мм с утеплением снаружи и облицовкой кирпичом;
- из монолит. ж/б. толщиной 250мм с утеплением снаружи и облицовкой кирпичом.
Район строительства – ст. Известковая в Облученском районе Еврейской Автономной области.
Проект разработан для строительства в районе со следующими природно-климатическими условиями [1]:
- климатический район –I А;
- снеговая 120 кг/м² (II район);
- ветровая 38 кг/м² (III район);
- сейсмичность района 8 баллов;
- наличие вечномерзлого грунта – нет;
- нормативная глубина промерзания грунта – 2,75 м
Класс бетона В25, F50 для всех конструкций. Армирование элементов предусмотрено из отдельных стержней. Рабочая арматура - сталь периодического профиля класса А400, поперечное армирование – из арматуры класса A240.
-
Сбор нагрузок
Сбор нагрузок на перекрытие на отм. 0.000; +4.500.
Нормативные нагрузки :
Сплошная железобетонная плита перекрытия = 200мм , = 25 кН/м3. 25 0.20 = 5,0 кН/м2
Пенобетон = 50мм , = 6 кН/м3. 0,5 6 = 3 кН/м2
Армированная цементно – песчаная стяжка = 20 мм , = 24 кН/м3
24 0.02 = 0,48 кН/м2
Плитка керамическая – = 10 мм , = 22 кН/м2
22 0.01 = 0.22 кН/м2
Временная полезная нагрузка на перекрытие -2,0 кН/м2
Сбор нагрузок на перекрытие на отм. 0.000; +4.500 представлен в таблице 2.1
Таблица 2.1 - Сбор нагрузок на перекрытие на отм. 0.000; +4.500
| Наименование нагрузок | Рнормат [кН/м2] | f | Ррасчёт [кН/м2] |
| Постоянные нагрузки | |||
| Железобетонная плита перекрытия | 5,0 | 1.1 | 5,5 |
| Пенобетон | 3 | 1,1 | 3,3 |
| Цементно – песчаная стяжка | 0.48 | 1.3 | 0,62 |
| Плитка керамогранитная | 0.22 | 1.2 | 0.264 |
| Нагрузка от перегородок | 1,1 | 1,3 | |
| Итого постоянная нагрузка: | 9,8 | 10,98 | |
| Полезная временная нагрузка | 2,0 | 1.2 | 2,4 |
| Суммарная нагрузка: | 11,8 | 13,38 | |
Сбор нагрузок на на отм. -2.400
Легкий бетон, =10 кН/м3 , =100мм - 10 0.1 = 1,0 кН/м2
Временная полезная нагрузка на перекрытие -1,5 кН/м2
Таблица 2.2 Сбор нагрузок на отм. -2.400
| Наименование нагрузок | Рн [кН/м2] | f | Ррасчёт [кН/м2] |
| Постоянные нагрузки | |||
| Легкий бетон | 1,0 | 1.3 | 1,3 |
| Полезная временная нагрузка | 1,5 | 1.2 | 1,8 |
| Суммарная нагрузка: | 2,5 | 3,1 | |
Сбор нагрузок на чердачное перекрытие (+7.700)
Сплошная железобетонная плита перекрытия = 200мм , = 25 кН/м3. 25 0.2 = 5,0 кН/м2
Утеплитель – = 250 мм , = 0.8 кН/м3 0.8 0.25 = 0.2 кН/м2
Таблица 2.3 - Сбор нагрузок на отм. -+7.700
| Наименование нагрузок | Рнормат [кН/м2] | f | Ррасчёт [кН/м2] |
| Постоянные нагрузки | |||
| Железобетонная плита перекрытия | 5,0 | 1.1 | 5,5 |
| Утеплитель | 0,2 | 1.2 | 0,24 |
| Суммарная нагрузка: | 5,2 | 5,74 | |
Таблица 2.4 - Сбор нагрузок на покрытие
| Наименование нагрузок | Рнормат [кН/м2] | f | Ррасчёт [кН/м2] |
| Доска подшивная | 0,13 | 1.1 | 0,16 |
| Пароизоляция – п-э пленка толщ 0,55мм | 0,05 | 1.2 | 0,03 |
| Элементы стропильной системы | 0,18 | 1,1 | 0,20 |
| Обрешетка 0,03х640 | 0,19 | 1,1 | 0,21 |
| Доска подшивная | 0,13 | 1.1 | 0,16 |
Черепица Shinglas | 0,18 | 1,2 | 0,22 |
| Суммарная нагрузка: | 0,86 | 0,98 | |
| Снеговая нагрузка: 1,2х0,7=0,84 | 0,84 | - | 0,84 |
Таблица 2.5 - Cбор нагрузок на наружную стену
| Вид нагрузки | , м | , кН/м3 | Рнормат [кН/м2] | γf | Ррасчёт [кН/м2] |
| Постоянная, g: | |||||
| Кирпичная кладка | 0.25 | 16 | 4,0 | 1.3 | 5,2 |
| Утеплитель | 0,2 | 0,3 | 0,06 | 1,2 | 0,07 |
| Кирпичная кладка | 0.12 | 16 | 1,9 | 1.3 | 2,5 |
| Распределенная по полосе 0,570мм | |||||
| h=4,32 м | - | - | 25,7 кН/м | - | 33,6кН/м |
| h=3,1 м | - | - | 18,5 кН/м | - | 24,1 кН/м |
Таблица 2.6 - Cбор нагрузок на лестницы
| Вид нагрузки | , м | , кН/м3 | Рнормат [кН/м2] | γf | Ррасчёт [кН/м2] |
| Постоянная, g: | |||||
| собственный вес марша | 4,8 | 1.1 | 5,3 | ||
| стяжка ЦПР | 0.05 | 18 | 0.09 | 1.3 | 0.12 |
| Итого, g: | 4,89 | 5,42 | |||
| Временная, v: | 3,0 | 1.2 | 3,6 | ||
| Итого, g+v: | 7,89 | 9,0 |
Характеристики прочности бетона и арматуры
Класс бетона: B25
Начальный модуль упругости, т/(м*м): Eb = 3060000.0
Расчетное сопротивление осевому сжатию, т/(м*м): Rb = 1450.0
Расчетное сопротивление осевому растяжению, т/(м*м): Rbt = 105.0
Нормативное сопротивление осевому сжатию, т/(м*м): Rbn = 1850.0
Нормативное сопротивление осевому растяжению, т/(м*м): Rbtn= 155.0
Класс арматуры: (А 400С)
Модуль упругости, т/(м*м): Es = 20000000.0
Расчетное сопротивление растяжению продольной арматуры, т/(м*м):
Rs = 44300.0
Расчетное сопротивление сжатию, т/(м*м): Rsc= 41500.0
Класс арматуры: (А 240)
Модуль упругости, т/(м*м): Es = 21900000.0
Расчетное сопротивление растяжению продольной арматуры, т/(м*м):
Rs = 17000.0
Расчетное сопротивление сжатию поперечной арматуры, т/(м*м):
Rsw= 21500.0
Расчетное сопротивление сжатию, т/(м*м): Rsc= 215000.0
2.3 Расчет в ПВК «МОНОМАХ»
Программа КОМПОНОВКА входит в состав Программного комплекса для автоматизированного проектирования железобетонных конструкций многоэтажных каркасных зданий МОНОМАХ™. (ГП ГНИИАСС, ЛИРА софт, Киев, Украина, лицензия УК № 01296, сертификат соответствия РФ № РОСС UA.СП11.H00100).
Программы ПК МОНОМАХ — КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА). КИРПИЧ.

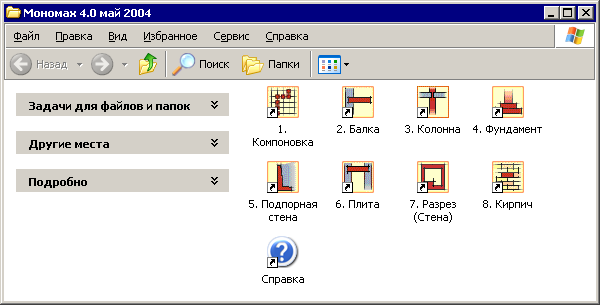

Рисунок 2.1. Окно Программного комплекса МОНОМАХ
Программа КОМПОНОВКА используется для автоматизированного проектирования монолитных железобетонных конструкций каркасных зданий и ориентирована на инженеров-проектировщиков железобетонных конструкций.
Функции программы:
