Расчетное армирование
Расстановка продольной арматуры
Армирование симметричное.
| угловые | 418 | ||
| Всего | 418 | ||
| Площадь арматуры, см2 | 10.18 | ||
| % армирования | 0.50 |
Расстановка поперечной арматуры
| Основная зона, мм: | 158 | ||
| шаг | 200 | ||
| привязка 1-го | 005 | ||
| зона раскладки | 3000 | ||
| привязка последнего | 2950 | ||
| расст. до верха | 50 |
Режимы установки шпилек:
нет
-
Расчет и конструирование монолитной балки
Программа БАЛКА используется для автоматизированного проектирования монолитных железобетонных балок каркасных зданий.
Функции программы:
- проектируется монолитная железобетонная многопролетная неразрезная балка с заданными условиями опирания. Может быть учтена податливость крайних опор при опирании балки на колонны. Сечение балки — прямоугольное, высота сечения по пролетам может быть разной;
- учитывается действие сосредоточенных и распределенных вертикальных сил, сосредоточенных изгибающих моментов, распределенных по пролету крутящих моментов;
- выполняется формирование расчетные сочетания усилий;

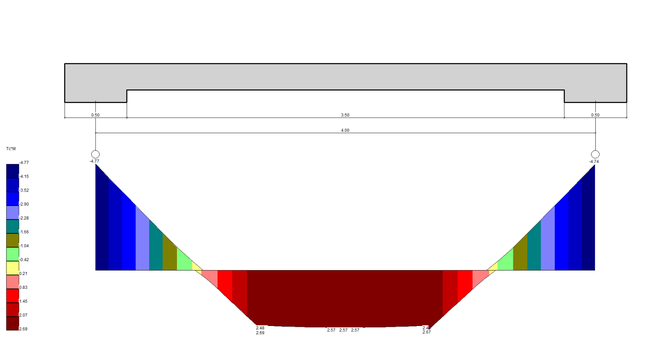

- выполняется построение огибающих эпюр усилий и перемещений, эпюры расчетного армирования и эпюры материалов. Выполняется построение эпюр внутренних усилий и перемещений от выбранной нагрузки;
- определяется необходимая площадь сечения арматуры. Выполняется построение эпюры расчетного армирования и эпюры материалов. Балка конструируется сварными каркасами или вязаными стержнями, возможно с отгибами;
- формируется текстовый файл расчетной записки.

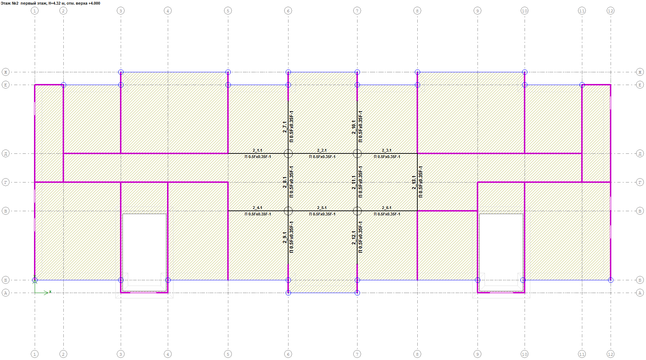

Рисунок 2.38 Схема расположения балок.
Балки
|
| b - ширина пролета балки l - длина пролета балки h - высота пролета балки | |||||||
| | ||||||||
| Обозначение | Размер | Описание | Положительный знак усилия определяет : | |||||
| Mx | тс * м | Крутящий момент относительно оси X1 | Кручение сечения, принадлежащего 2-й части, против часовой стрелки при взгляде с конца оси X1 | |||||
| My | тс * м | Изгибающий момент относительно оси Y1 | Растяжение нижнего волокна | |||||
| Qz | тс | Перерезывающая сила вдоль оси Z1 | Направление оси Z1 для сечения, принадлежащего 2-й части | |||||
a - положение отностительно начала пролета балки
| Этаж N2 Балка N7 Пролет N1 Прямоугольник b=0.5 h=0.25м, l=3.5м, 1. Железобетон, =0.50% | ||||||
| 2_7.1 | Постоянная | 0 | 2.349 | -1.267 | 0.001 | |
| 0.92 | 0.719 | |||||
| 1.85 | 1.54 | 2.33 | 0.001 | |||
| 1.85 | -2.614 | 3.123 | -0.275 | |||
| 2.77 | 0.518 | |||||
| 3.7 | -3.423 | -2.462 | -0.275 | |||
| Длительная | 0 | 0.298 | -0.212 | 0.011 | ||
| 1.85 | 0.298 | 0.34 | 0.011 | |||
| 1.85 | -0.377 | 0.449 | -0.043 | |||
| 3.7 | -0.377 | -0.249 | -0.043 | |||
| Кр. времен. | 0 | -0.012 | 0.028 | -0.005 | ||
| 1.85 | -0.012 | 0.005 | -0.005 | |||
| 1.85 | -0.024 | 0.004 | -0.001 | |||
| 3.7 | -0.024 | -0.04 | -0.001 | |||
| Сейсмика 1 | CQC | 0 | 0.047 | -0.081 | -0.103 | |
| 1.85 | 0.047 | 0.008 | -0.103 | |||
| 1.85 | 0.043 | 0.006 | 0.061 | |||
| 3.7 | 0.043 | 0.083 | 0.061 | |||
| Сейсмика 2 | CQC | 0 | 0.053 | -0.126 | -0.008 | |
| 1.85 | 0.053 | -0.029 | -0.008 | |||
| 1.85 | 0.094 | -0.034 | 0.011 | |||
| 3.7 | 0.094 | 0.139 | 0.011 | |||
| Ветер 1 | 0 | 0.007 | -0.018 | -0.002 | ||
| 1.85 | 0.007 | -0.005 | -0.002 | |||
| 1.85 | 0.012 | -0.006 | 0.002 | |||
| 3.7 | 0.012 | 0.017 | 0.002 | |||
| Ветер 2 | 0 | 0 | -0.005 | 0.012 | ||
| 1.85 | 0 | -0.005 | 0.012 | |||
| 1.85 | 0.007 | -0.005 | -0.007 | |||
| 3.7 | 0.007 | 0.008 | -0.007 | |||
| Сочетание 1 | 0 | 2.937 | -1.639 | 0.005 | ||
| 0.92 | 0.872 | |||||
| 1.85 | 2.047 | 2.971 | 0.005 | |||
| 1.85 | -3.34 | 3.97 | -0.351 | |||
| 2.77 | 0.675 | |||||
| 3.7 | -4.23 | -3.031 | -0.351 | |||
| Сочетание 2 | 0 | 2.917 | -1.589 | 0.011 | ||
| 0.92 | 0.904 | |||||
| 1.85 | 2.027 | 2.985 | 0.011 | |||
| 1.85 | -3.374 | 3.987 | -0.357 | |||
| 2.77 | 0.66 | |||||
| 3.7 | -4.264 | -3.078 | -0.357 | |||
| Сочетание 3 | 0 | 2.927 | -1.621 | 0.025 | ||
| 0.92 | 0.881 | |||||
| 1.85 | 2.037 | 2.971 | 0.025 | |||
| 1.85 | -3.347 | 3.972 | -0.364 | |||
| 2.77 | 0.67 | |||||
| 3.7 | -4.237 | -3.043 | -0.364 | |||
| Сочетание 4 | 0 | 2.927 | -1.607 | -0.009 | ||
| 0.92 | 0.895 | |||||
| 1.85 | 2.037 | 2.985 | -0.009 | |||
| 1.85 | -3.367 | 3.986 | -0.345 | |||
| 2.77 | 0.666 | |||||
| 3.7 | -4.257 | -3.066 | -0.345 | |||
| Сочетание 5 | 0 | 2.652 | -1.522 | -0.094 | ||
| 0.92 | 0.746 | |||||
| 1.85 | 1.851 | 2.644 | -0.094 | |||
| 1.85 | -2.921 | 3.531 | -0.253 | |||
| 2.77 | 0.642 | |||||
| 3.7 | -3.723 | -2.617 | -0.253 | |||
| Сочетание 6 | 0 | 2.557 | -1.359 | 0.111 | ||
| 0.92 | 0.82 | |||||
| 1.85 | 1.756 | 2.629 | 0.111 | |||
| 1.85 | -3.007 | 3.519 | -0.374 | |||
| 2.77 | 0.553 | |||||
| 3.7 | -3.809 | -2.783 | -0.374 | |||
| Сочетание 7 | 0 | 2.657 | -1.567 | -0 | ||
| 0.92 | 0.705 | |||||
| 1.85 | 1.856 | 2.607 | -0 | |||
| 1.85 | -2.871 | 3.491 | -0.302 | |||
| 2.77 | 0.65 | |||||
| 3.7 | -3.672 | -2.561 | -0.302 | |||
| Сочетание 8 | 0 | 2.552 | -1.314 | 0.016 | ||
| 0.92 | 0.861 | |||||
| 1.85 | 1.751 | 2.666 | 0.016 | |||
| 1.85 | -3.058 | 3.559 | -0.325 | |||
| 2.77 | 0.545 | |||||
| 3.7 | -3.859 | -2.839 | -0.325 | |||
