Длины, координаты : м
Размеры поперечных сечений : см
Объемный вес : T/м3
Нагрузки сосредоточенные, ординаты линейных и боковых нагрузок : T
Перемещения : мм
Угловые перемещения :рад*1000
Усилия в элементах стержней: T*м, T
Усилия в элементах стен : T, T/м
Напряжения; модуль упругости : T/м2
Площадь арматуры : см2/м
|
|
СТЕРЖНИ
Длины, координаты : м
СТЕНЫ
Длины, координаты : м
| N узла | X | Y | N узла | X | Y |
| Элемент разреза N 1. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 14.5 | 0.0 | 2 | 14.5 | 2.15 |
| 3 | 15.4 | 2.15 | 4 | 15.4 | 0.0 |
| Элемент разреза N 2. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 7.7 | 0.0 | 2 | 7.7 | 2.15 |
| 3 | 14.5 | 2.15 | 4 | 14.5 | 0.0 |
| Элемент разреза N 3. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 14.5 | 2.15 | 2 | 14.5 | 6.47 |
| 3 | 15.4 | 6.47 | 4 | 15.4 | 2.15 |
| Элемент разреза N 4. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 7.7 | 2.15 | 2 | 7.7 | 6.47 |
| 3 | 14.5 | 6.47 | 4 | 14.5 | 2.15 |
| Элемент разреза N 5. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 14.5 | 6.47 | 2 | 14.5 | 9.57 |
| 3 | 15.4 | 9.57 | 4 | 15.4 | 6.47 |
| Элемент разреза N 6. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 7.7 | 6.47 | 2 | 7.7 | 9.57 |
| 3 | 14.5 | 9.57 | 4 | 14.5 | 6.47 |
| Элемент разреза N 7. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 14.5 | 9.57 | 2 | 14.5 | 10.87 |
| 3 | 15.4 | 10.87 | 4 | 15.4 | 9.57 |
| Элемент разреза N 8. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 7.7 | 9.57 | 2 | 7.7 | 10.87 |
| 3 | 14.5 | 10.87 | 4 | 14.5 | 9.57 |
| Элемент разреза N 9. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 14.5 | 10.87 | 2 | 14.5 | 12.87 |
| 3 | 15.4 | 12.87 | 4 | 15.4 | 10.87 |
| Элемент разреза N 10. ТОЛЩИНА СТЕНЫ 25, МАТЕРИАЛ В25 | |||||
| 1 | 7.7 | 10.87 | 2 | 7.7 | 12.87 |
| 3 | 14.5 | 12.87 | 4 | 14.5 | 10.87 |

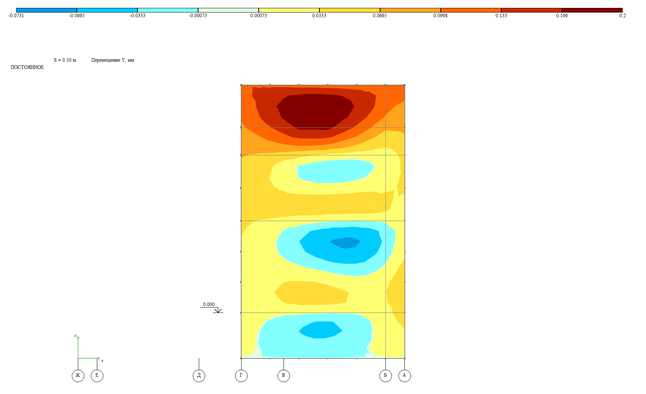

Рисунок 2.25 Перемещение по оси «У» при постоянном загружении

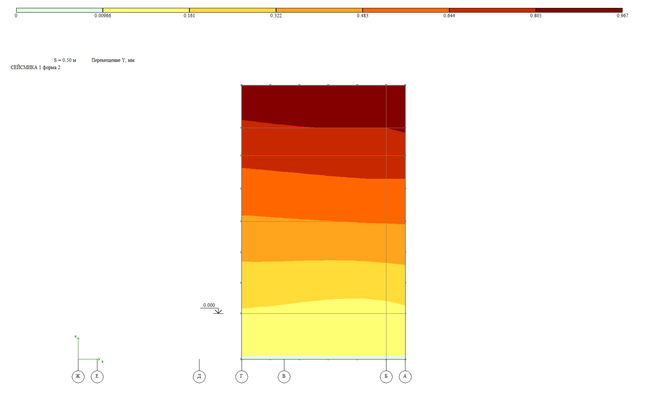

Рисунок 2.26 Перемещение по оси «У» при первом сейсмическом загружении

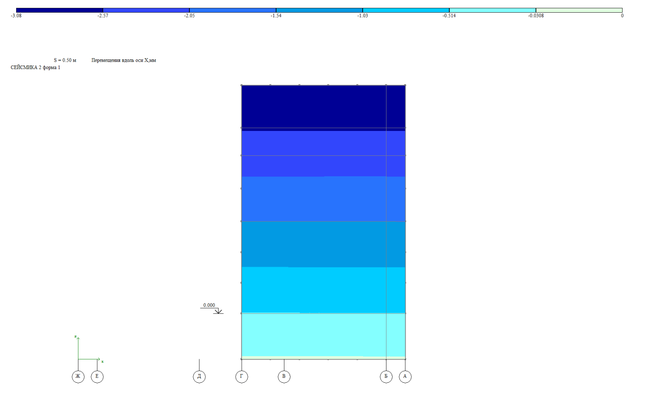

Рисунок 2.27 Перемещение по оси «Х» при втором сейсмическом загружении

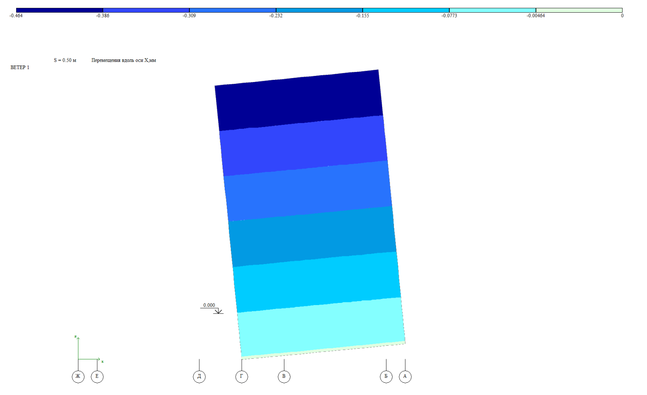

Рисунок 2.28 Перемещение по оси «Х» при первом ветровом загружении феформированная схема
Рисунок 2.29 Перемещение по оси «У» при втором ветровом загружении деформированная схема

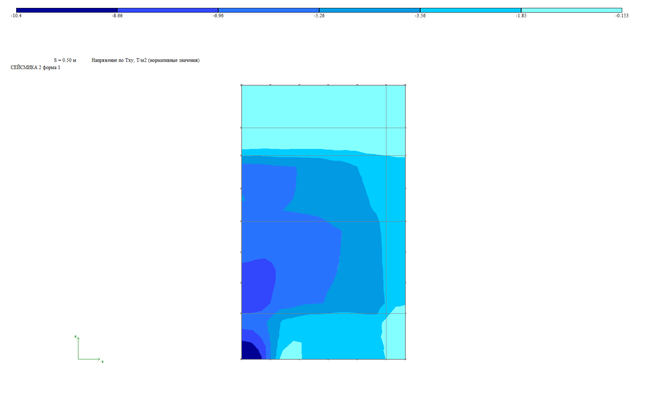

Рисунок 2.30 Напряжение Тху от второго сейсмического загружения

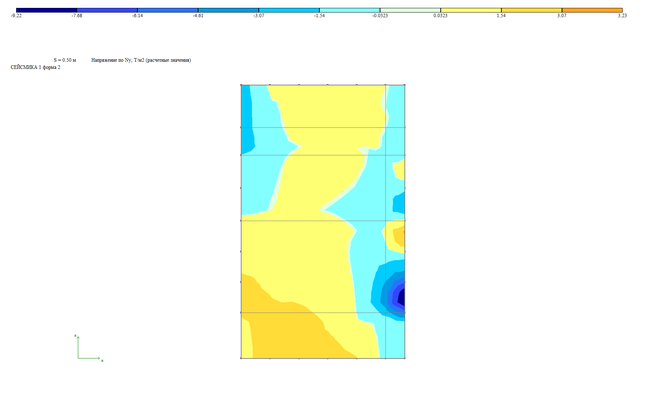

Рисунок 2.31 Напряжение Nу от первого сейсмического загружения

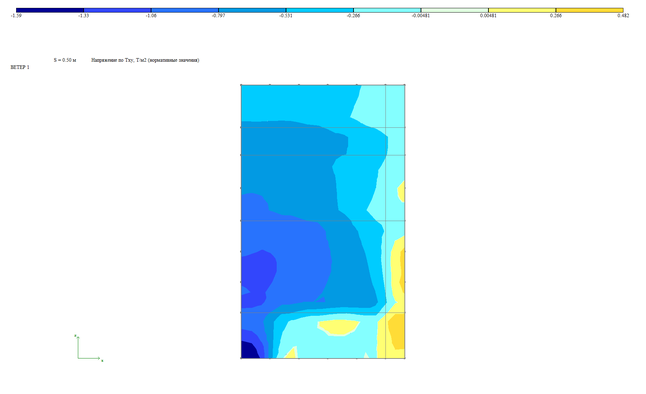

Рисунок 2.32 Напряжение Тху от первого ветрового загружения

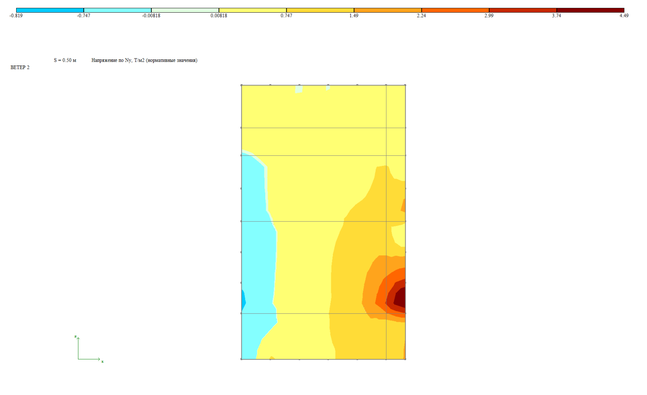

Рисунок 2.33 Напряжение Nу от вторго ветрового загружения
Армирование монолитной стены
Железобетонная балка-стенка армируется по направлениям OX и OZ (погонная площадь Ax, Az) с учетом действия нормальных и сдвигающих напряжений х, z, хz (Nx, Nz, Txz). Усилия определены на один погонный метр в срединной поверхности балки-стенки.
Рисунок 2.34 Обозначения расчетной площади армирования
Подбор площади сечения арматуры осуществляется по направлениям x и z из условий прочности и обеспечения минимума суммарного расхода арматуры. Исходя из максимальных усилий, действующих в направлениях глобальных осей, вычисляются максимальные площади сечения арматуры в одном направлении как для сжатого (растянутого) элемента. Проверяются условия прочности и, в случае необходимости, площадь сечения арматуры увеличивается. Полученные площади принимаются в качестве начального приближения. Для последующих приближений используется алгоритм координатного спуска с отталкиванием, разработанный для многомерных задач с большим числом ограничений.
Далее выполняется расчет по образованию трещин. При необходимости площадь сечения арматуры увеличивается. Поперечная арматура для балки-стенки не вычисляется. Минимальная площадь сечения арматуры по каждому направлению определяется в зависимости от толщины стены b как 0.10*b на один погонный метр сечения стены.
Рисунок 2.35 Площадь арматуры по оси «Z»
Рисунок 2.36 Площадь арматуры по оси «Х»
Основное армирование стены выполнено горизонтальными и вертикальными стержнями из арматуры класса А-400 с шагом 200х200 мм. Минимальный защитный слой бетона - 20 мм.
Стену в уровне подвала и первого этажа по конструктивным соображениям (например, случай стадии не завершенного строительства) армируем стержнями диаметром 12 мм А-400; на остальных этажах - диаметром 10мм, диаметром 12мм мм А-400.
Между горизонтальными стержнями установить шпильки в шахматном порядке из арматуры класса А-240 диаметром 8 мм.
В местах примыкания плит перекрытия, лестничных площадок предусмотрены выпуски арматуры из диафрагм стержнями диаметром 12, диаметром 10 мм А-400.
-
Расчет и конструирование монолитной колонны
Программа КОЛОННА используется для автоматизированного проектирования монолитных железобетонных колонн каркасных зданий.
Функции программы:
- проектируется монолитная железобетонная колонна прямоугольного, таврового, двутаврового, коробчатого, круглого, кольцевого, уголкового, таврового несимметричного или крестового сечения;
- учитывается действие вертикальной силы N, изгибающих моментов Mx, My, горизонтальных сил Qx, Qy, крутящего момента T;
- определяется необходимая площадь сечения арматуры и выполняется совместное конструирование колонны;
- формируется текстовый файл расчетной записки.

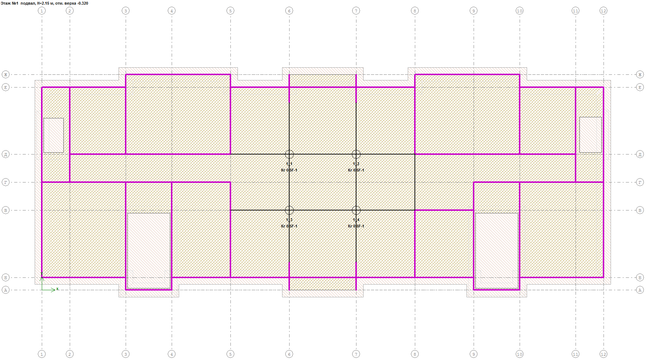

Рисунок 2.37 Схема расположения колонн
Колонны
| | |
b - размер стороны сечения колонны
h - размер стороны сечения колонны
H - высота колонны
| Обозначение | Размер | Описание | Положительный знак усилия определяет : |
| N | тс | Осевое усилие | Растяжение |
| My | тс * м | Изгибающий момент относительно оси Y1 | Растяжение нижнего (относительно оси Z1) волокна |
| Qz | тс | Перерезывающая сила вдоль оси Z1 | Направление оси Z1 для сечения, принадлежащего 2-й части |
| Mz | тс * м | Изгибающий момент относительно оси Z1 | Растяжение верхнего (относительно оси Y1) волокна |
| Qy | тс | Перерезывающая сила вдоль оси Y1 | Направление оси Y1 для сечения, принадлежащего 2-й части |
| N | Загружение | Форма/ комбинация | a(м) | N(тс) | Qz(тс) | My(тс*м) | Qy(тс) | Mz(тс*м) |
| Этаж N1 Колонна N1 Круг d=0.5м, H=2.15м, 1. Железобетон, =0.64% | ||||||||
| 1_1 | Постоянная | 0 | -98.734 | -0.801 | 1.042 | 0.464 | 0.013 | |
| 2.15 | -97.679 | -0.801 | -0.68 | 0.464 | -0.985 | |||
| Длительная | 0 | -11.973 | -0.255 | 0.326 | 0.287 | 0.289 | ||
| 2.15 | -11.973 | -0.255 | -0.223 | 0.287 | -0.327 | |||
| Кр. времен. | 0 | -0.197 | 0.142 | -0.178 | -0.098 | -0.125 | ||
| 2.15 | -0.197 | 0.142 | 0.127 | -0.098 | 0.085 | |||
| Сейсмика 1 | CQC | 0 | 2.127 | -0.063 | 0.081 | -0.898 | -1.157 | |
| 2.15 | 2.127 | -0.063 | -0.055 | -0.898 | 0.773 | |||
| Сейсмика 2 | CQC | 0 | -1.537 | -0.873 | 1.103 | -0.091 | -0.123 | |
| 2.15 | -1.537 | -0.873 | -0.774 | -0.091 | 0.072 | |||
| Ветер 1 | 0 | -0.122 | -0.159 | 0.199 | -0.019 | -0.025 | ||
| 2.15 | -0.122 | -0.159 | -0.143 | -0.019 | 0.016 | |||
| Ветер 2 | 0 | -0.06 | -0.101 | 0.126 | 0.112 | 0.144 | ||
| 2.15 | -0.06 | -0.101 | -0.091 | 0.112 | -0.097 | |||
| Сочетание 1 | 0 | -123.383 | -1.24 | 1.604 | 0.711 | 0.175 | ||
| 2.15 | -122.223 | -1.24 | -1.063 | 0.711 | -1.353 | |||
| Сочетание 2 | 0 | -123.042 | -0.795 | 1.046 | 0.764 | 0.246 | ||
| 2.15 | -121.881 | -0.795 | -0.663 | 0.764 | -1.397 | |||
| Сочетание 3 | 0 | -123.297 | -1.159 | 1.501 | 0.894 | 0.412 | ||
| 2.15 | -122.136 | -1.159 | -0.991 | 0.894 | -1.511 | |||
| Сочетание 4 | 0 | -123.128 | -0.876 | 1.149 | 0.58 | 0.009 | ||
| 2.15 | -121.967 | -0.876 | -0.735 | 0.58 | -1.239 | |||
| Сочетание 5 | 0 | -107.233 | -1.016 | 1.319 | -0.222 | -0.942 | ||
| 2.15 | -106.188 | -1.016 | -0.866 | -0.222 | -0.466 | |||
| Сочетание 6 | 0 | -111.487 | -0.89 | 1.158 | 1.574 | 1.372 | ||
| 2.15 | -110.442 | -0.89 | -0.756 | 1.574 | -2.012 | |||
| Сочетание 7 | 0 | -110.897 | -1.826 | 2.342 | 0.585 | 0.091 | ||
| 2.15 | -109.852 | -1.826 | -1.585 | 0.585 | -1.167 | |||
| Сочетание 8 | 0 | -107.822 | -0.08 | 0.136 | 0.767 | 0.338 | ||
| 2.15 | -106.777 | -0.08 | -0.037 | 0.767 | -1.311 | |||
| Этаж N3 Колонна N1 Прямоугольник b=0.4 h=0.4м, H=3.1м, 1. Железобетон, =0.50% | ||||||||
| 3_1 | Постоянная | 0 | -32.403 | -0.729 | 1.033 | 1.319 | 1.888 | |
| 3.1 | -31.163 | -0.729 | -1.226 | 1.319 | -2.202 | |||
| Длительная | 0 | -3.979 | -0.148 | 0.214 | 0.252 | 0.363 | ||
| 3.1 | -3.979 | -0.148 | -0.246 | 0.252 | -0.419 | |||
| Кр. времен. | 0 | -0.059 | 0.045 | -0.066 | -0.034 | -0.049 | ||
| 3.1 | -0.059 | 0.045 | 0.073 | -0.034 | 0.056 | |||
| Сейсмика 1 | CQC | 0 | 0.751 | -0.027 | 0.04 | -0.459 | -0.661 | |
| 3.1 | 0.751 | -0.027 | -0.044 | -0.459 | 0.761 | |||
| Сейсмика 2 | CQC | 0 | -0.445 | -0.301 | 0.44 | -0.014 | -0.019 | |
| 3.1 | -0.445 | -0.301 | -0.494 | -0.014 | 0.023 | |||
| Ветер 1 | 0 | -0.033 | -0.051 | 0.074 | -0.005 | -0.007 | ||
| 3.1 | -0.033 | -0.051 | -0.084 | -0.005 | 0.008 | |||
| Ветер 2 | 0 | -0.01 | -0.033 | 0.049 | 0.058 | 0.083 | ||
| 3.1 | -0.01 | -0.033 | -0.055 | 0.058 | -0.096 | |||
| Сочетание 1 | 0 | -40.536 | -0.998 | 1.418 | 1.707 | 2.444 | ||
| 3.1 | -39.172 | -0.998 | -1.675 | 1.707 | -2.847 | |||
| Сочетание 2 | 0 | -40.443 | -0.854 | 1.209 | 1.72 | 2.463 | ||
| 3.1 | -39.079 | -0.854 | -1.439 | 1.72 | -2.869 | |||
| Сочетание 3 | 0 | -40.503 | -0.973 | 1.382 | 1.794 | 2.569 | ||
| 3.1 | -39.139 | -0.973 | -1.634 | 1.794 | -2.992 | |||
| Сочетание 4 | 0 | -40.476 | -0.879 | 1.245 | 1.632 | 2.337 | ||
| 3.1 | -39.112 | -0.879 | -1.479 | 1.632 | -2.724 | |||
| Сочетание 5 | 0 | -35.184 | -0.864 | 1.228 | 1.069 | 1.527 | ||
| 3.1 | -33.956 | -0.864 | -1.451 | 1.069 | -1.788 | |||
| Сочетание 6 | 0 | -36.686 | -0.81 | 1.148 | 1.987 | 2.849 | ||
| 3.1 | -35.458 | -0.81 | -1.362 | 1.987 | -3.31 | |||
| Сочетание 7 | 0 | -36.38 | -1.138 | 1.628 | 1.514 | 2.168 | ||
| 3.1 | -35.152 | -1.138 | -1.901 | 1.514 | -2.526 | |||
| Сочетание 8 | 0 | -35.49 | -0.536 | 0.749 | 1.542 | 2.207 | ||
| 3.1 | -34.262 | -0.536 | -0.912 | 1.542 | -2.572 | |||
Номера колонн: 1_1
| Бетон - Класс | B25 |
Арматура
| Класс продольной | A-400 |
| Класс поперечной | A-240 |
| Расчетный диаметр продольной, мм | 40 |
| Защитный слой, мм | 50 |
| Используемый сортамент продольной | 12,14,16,18,20,22,25,28,32,36,40 |
Требования
