| N | Загружение | Форма/ комбинация | N(тс) | Mx(тс*м) | My(тс*м) | Px(тс) | Py(тс) |
| Этаж N1 Фундаментная плита N1 b=0.5м, S=635м2, 1. Железобетон, C1Min=427.549тс/м3, C1Max=1257.317тс/м3, C1Ave=537.699тс/м3, C2Min=936.108тс/м2, C2Max=2461.319тс/м2, C2Ave=2034.394тс/м2 | |||||||
| 1_1 | Постоянная | 4866.178 | -116.726 | 37.616 | 0 | -0 | |
| Длительная | 493.079 | 67.543 | 3.235 | 0 | 0 | ||
| Кр. времен. | 60.984 | -240.415 | 0 | 0 | -0 | ||
| Сейсмика 1 | CQC | -0.842 | 5.368 | -2155.658 | -115.944 | -0.455 | |
| Сейсмика 2 | CQC | -2.663 | 1808.623 | 12.235 | 0.64 | -170.642 | |
| Ветер 1 | -0 | 284.574 | 0.011 | 0.002 | -34.364 | ||
| Ветер 2 | -0 | 186.86 | 186.948 | 22.689 | -22.682 | ||
| Сочетание 1 | 6017.672 | 62.558 | 45.276 | 0.002 | -48.109 | ||
| Сочетание 2 | 6017.672 | -734.248 | 45.244 | -0.002 | 48.109 | ||
| Сочетание 3 | 6017.672 | -74.241 | 306.987 | 31.765 | -31.754 | ||
| Сочетание 4 | 6017.672 | -597.449 | -216.467 | -31.765 | 31.754 | ||
| Сочетание 5 | 5326.621 | -189.598 | -2115.313 | -115.944 | -0.455 | ||
| Сочетание 6 | 5328.305 | -200.335 | 2196.004 | 115.944 | 0.455 | ||
| Сочетание 7 | 5324.8 | 1613.657 | 52.58 | 0.64 | -170.642 | ||
| Сочетание 8 | 5330.126 | -2003.589 | 28.111 | -0.64 | 170.642 | ||
Изополя моментов Мх
| Контур Плиты ( Толщина плиты 50.00 см ) | ||||||||
| Точка | X(см) | Y(см) | Точка | X(см) | Y(см) | Точка | X(см) | Y(см) |
| 1 | 0.00 | 1550.00 | 2 | 600.00 | 1550.00 | 3 | 600.00 | 1640.00 |
| 4 | 1450.00 | 1640.00 | 5 | 1450.00 | 1550.00 | 6 | 1770.00 | 1550.00 |
| 7 | 1770.00 | 1640.00 | 8 | 2350.00 | 1640.00 | 9 | 2350.00 | 1550.00 |
| 10 | 2670.00 | 1550.00 | 11 | 2670.00 | 1640.00 | 12 | 3520.00 | 1640.00 |
| 13 | 3520.00 | 1550.00 | 14 | 4120.00 | 1550.00 | 15 | 4120.00 | 90.00 |
| 16 | 3520.00 | 90.00 | 17 | 3520.00 | 0.00 | 18 | 3090.00 | 0.00 |
| 19 | 3090.00 | 90.00 | 20 | 2350.00 | 90.00 | 21 | 2350.00 | 0.00 |
| 22 | 1770.00 | 0.00 | 23 | 1770.00 | 90.00 | 24 | 1030.00 | 90.00 |
| 25 | 1030.00 | 0.00 | 26 | 600.00 | 0.00 | 27 | 600.00 | 90.00 |
| 28 | 0.00 | 90.00 | ||||||

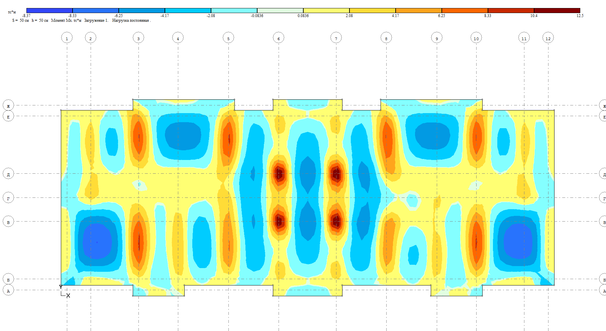

Рисунок 2.11 Изополя моментов Мх при постоянном загружении

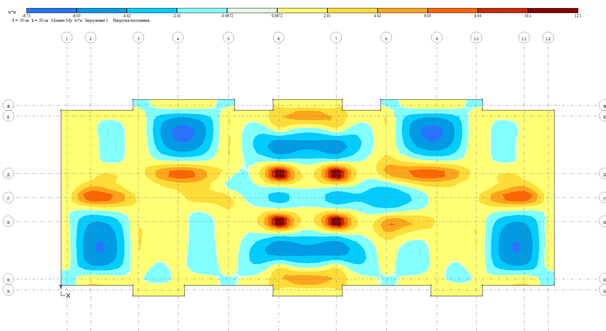

Рисунок 2.12 Изополя моментов Му при постоянном загружении

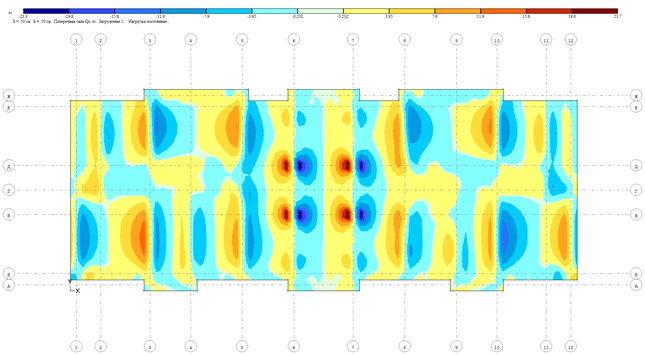

Рисуное 2.12 Изополя поперечной сила Qx при постоянном загружении

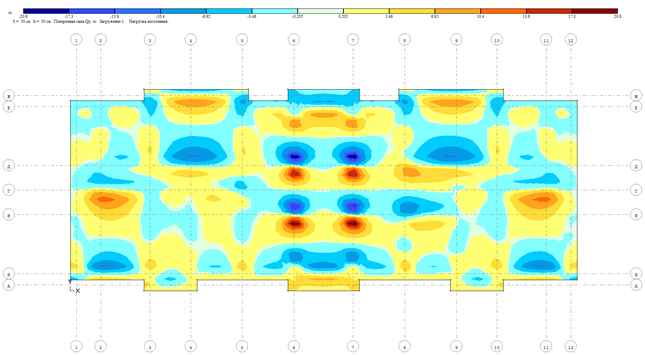

Рисунок 2.13 Изополя поперечной силы Qу при постоянном загружении

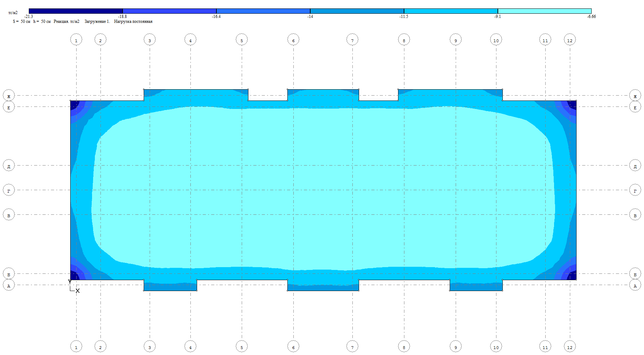

Рисунок 2.14 Реакция Rz
Армирование фундаментной плиты
Подбор арматуры (раздельно продольной и поперечной) выполняется при учете действия имеющихся расчетных сочетаний изгибающих и крутящего моментов Mx, My, Mxy, а также перерезывающих сил Qx, Qy. Эти усилия определены на один погонный метр в срединной поверхности плиты.
Расчетная площадь продольной арматуры определяется у нижней и верхней граней плиты по направлениям OX и OY (погонная площадь Asx-н, Asx-в, Asy-н, Asy-в). Расчетная площадь поперечной арматуры определяется раздельно по направлениям OX и OY(погонная площадь Aswx, Aswy).
Рисунок.2.17 Обозначения расчетной площади продольного армирования

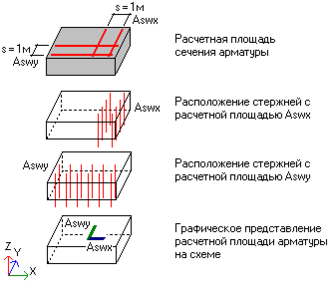

Рисунок 2.18 Обозначения расчетной площади поперечного армирования
Расчетная площадь арматуры вычисляется по расчетным сочетаниям усилий в центрах конечных элементов плиты. По вычисленным значениям выполняется построение изополей. Армирование на схеме может быть представлено одним из способов:
-
площадь арматуры вдоль осей x и y в графическом и цифровом виде;
-
изополя площади арматуры вдоль осей x или y.
Построение изополей выполняется только для расчетного армирования. Цветовая шкала дает представление о величине площади армирования в точках плиты. В графическом и цифровом виде может быть показана как расчетная, так и остаточная площадь арматуры. Команды доступны при выбранном виде армирования — у верхней грани плиты, у нижней грани плиты или поперечном. Значения продольной арматуры приведены в см2 на 1 погонный метр сечения плиты, поперечной — в см2 на 1 погонный метр сечения плиты при расчетном шаге 1 метр.

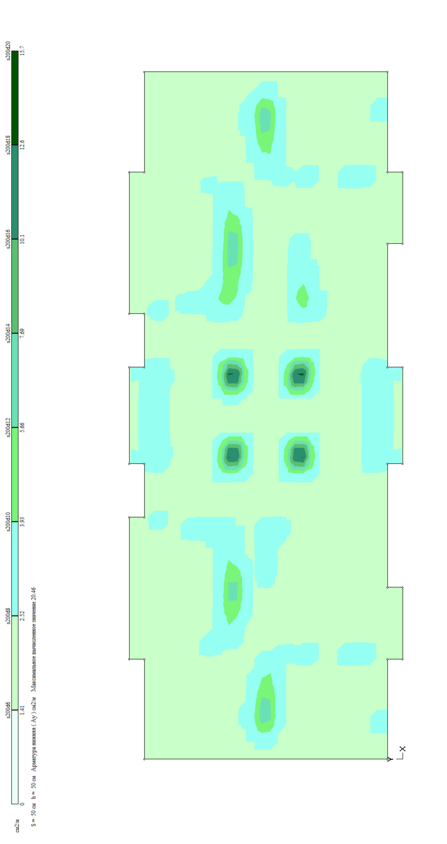

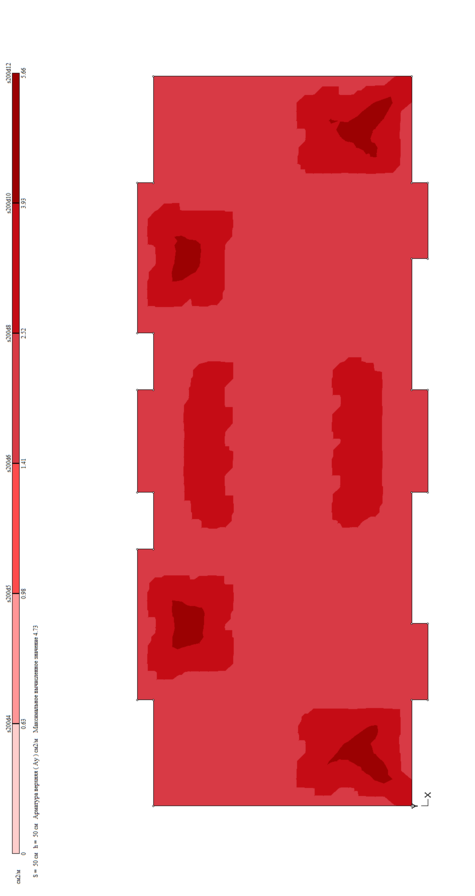

Рисунок 2.19 Схема расположения верхней арматуры по оси «Х»

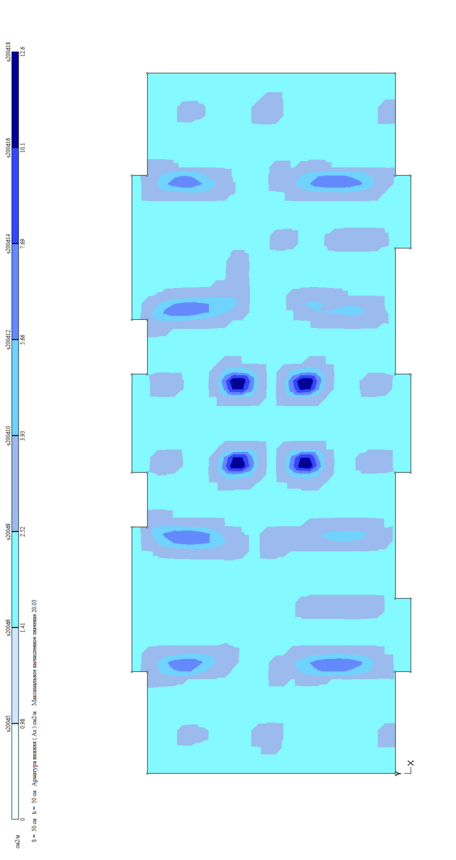

Рисунок 2.20 Схема расположения верхней арматуры по оси «У»

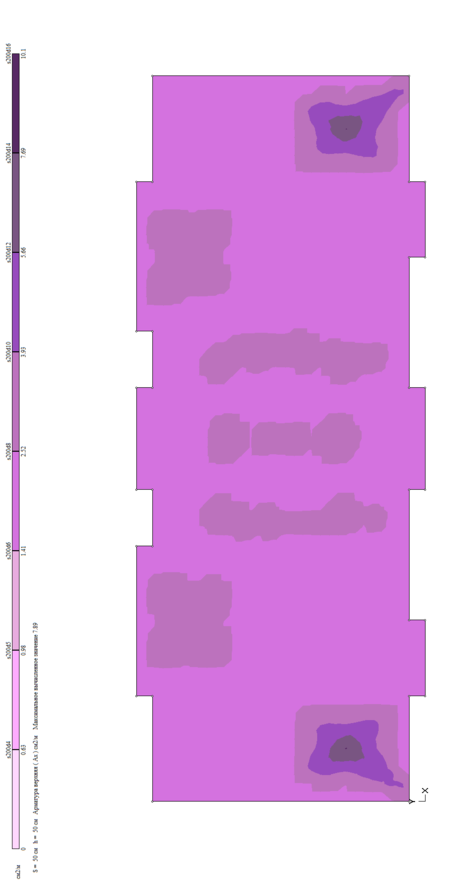

Рисунок 2.21 Схема расположения нижней арматуры по оси «X»
Рисунок 2.22 Схема расположения нижней арматуры по оси «У»

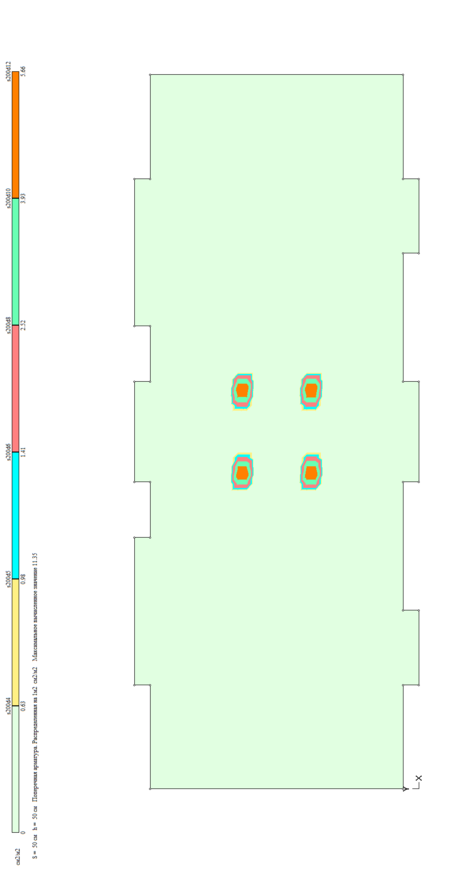

Рисунок 2.23 Схема расположения поперечной арматуры
Основное армирование верхней и нижней зоны фундаментной плиты выполнить отдельными стержнями из арматуры класса А400 - диаметром 8, 12, 14, 16 мм с шагом 200х200 мм. В местах усиления дополнительно ставим стержни диаметром 12 мм. Минимальный защитный слой бетона - 40 мм.
Стыковку арматуры основного армирования осуществлять на сварке, стыки располагать вразбежку.
Для поддержания верхней арматуры применяем поддерживающие каркасы из арматуры диаметром 14мм А400 и 6 мм А240, шаг каркасов 1000 мм. По контуру плиты установить П-образные стержни.
Схемы раскладки арматуры смотрите в графической части.
-
Расчет и конструирование монолитной стены
Рассмотрим стену по оси 4 в осях А-Г. Расчет выполнен в программе РАЗРЕЗ (СТЕНА).
Данная программа используется для автоматизированного проектирования монолитных железобетонных стен зданий.
Функции программы:
- проектируются плоские монолитные железобетонные стены с учетом совместной работы элементов разреза — стен, колонн, балок и ферм;
- определяются перемещения узлов и выполняется построение деформированной схемы разреза;
- для стен выполняется построение полей напряжений, для элементов каркаса выполняется построение эпюр усилий;
- на основании расчетных сочетаний усилий для железобетонных стен определяется расчетное армирование;
- для указанных пользователем зон армирования выполняется армирование стен сварными сетками и отдельными стержнями;
