Рисунок 2.39 Эпюра моментов

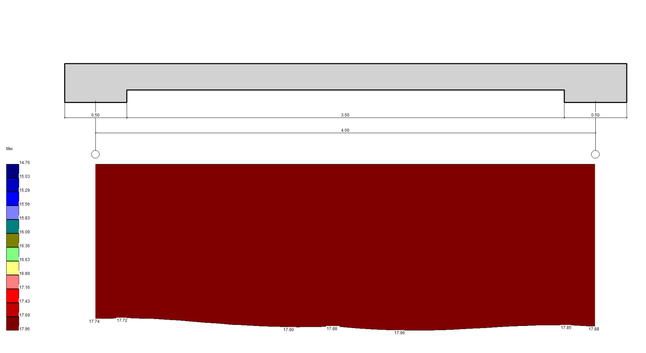

Рисунок 2.40 Этюра перемещений

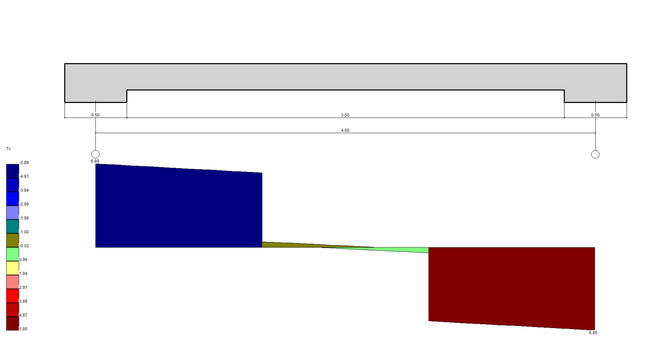

Рисунок 2.41 Эпюра перерезывающих сил

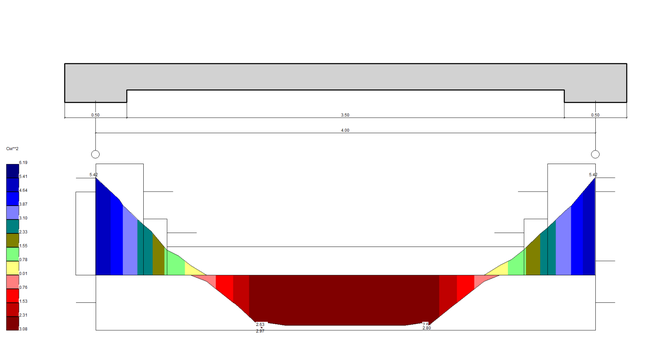

Рисунок 2.42 Эпюра материалов
| Пролеты | |||||||
| Номер | Ширина, М | Высота, М | L в осях, М | L в свету, М | Левая опора | Правая опора | Количество сечений |
| 1 | 0.25 | 0.50 | 4 | 3.5 | 1 | 2 | 41 |
| Опоры | |||||
| Номер | Ширина, М | Расстояние до оси, М | Вид | Опирание | Податливость |
| 1 | 0.5 | 0.25 | колонна | Опирание | Нет |
| 2 | 0.5 | 0.25 | колонна | Опирание | Нет |
С , Тс - сосредоточенная сила
M , Тс*М - сосредоточенный момент
Р , Тс/М - равномерно-распределенная
Т , Тс/М - трапециевидная
Тр, Тс/М - треугольная
Ту, Тс/М - усеченно треугольная
Мк, (Тс*М)/М - распределенный крутящий момент
а, М - привязка
| Коэффициенты для сочетаний усилий | |||||||
| Постоянное | Длительное | Кр. временное | Ветер1 | Ветер2 | Сейсмика1 | Сейсмика2 | |
| Надежности | 1.1 | 1.2 | 1.2 | 1.4 | 1.4 | 1 | 1 |
| Длительности | 1 | 1 | 0.35 | 0 | 0 | 0 | 0 |
| 1-е осн. сочетание | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
| 2-е осн. сочетание | 1 | 0.95 | 0.9 | 0.9 | 0.9 | 0 | 0 |
| Особое сочетание | 0.9 | 0.8 | 0.5 | 0 | 0 | 1 | 1 |
Результаты расчета
| Пролет № 1 | |||
| Cечение № | 1 | 21 | 41 |
| Привязка, М | -0.25 | 1.75 | 3.75 |
| Огибающие | |||
| Момент, Тс*М | -3.41 | 2.57 | -3.40 |
| -4.77 | 1.99 | -4.74 | |
| Поперечная сила, Тс | 5.89 | 0.10 | -4.44 |
| 4.44 | -0.11 | -5.85 | |
| Перемещение, Мм | -14.77 | -15.64 | -14.76 |
| -17.74 | -17.90 | -17.88 | |
| Арматура продольная | |||
| Нижняя, См**2 | 0.00 | 2.80 | 0.00 |
| Верхняя, См**2 | 8.04 | 3,08 | 8,04 |
| Боковая, См**2 | 0.00 | 0.00 | 0.00 |
| Арматура поперечная, См**2//М | 0,785 | 0.503 | 0.63 |
Конструирование
| Каркас вязаный | |||||||||||
| Нижняя | Верхняя | Боковая | |||||||||
| 1-го ряда | 2-го ряда | ||||||||||
| Диаметр крайн. стер. | Диаметр средн. стерж. | Колич. средн. стерж. | Диаметр средн. стерж. | Колич. средн. стерж. | Диаметр средн. стерж. | Колич. средн. стерж. | Диаметр средн. стерж. | Колич. средн. стерж. | |||
| Пролет N1 Длина 3500.00, М Привязка 90.00, М | |||||||||||
| 16.00 | 0 | 0 | 16.00 | 2 | 16.00 | 2 | |||||
| Поперечная арматура: Диаметр 6.00 М, Шаг 0.15 М, Кол-во 2 | |||||||||||
| Опорные стержни | |||
| Опора № | Диаметр | Количество | Длина |
| 1 | 16.00 | 2 | 800.63 |
| 2 | 16.00 | 2 | 971.10 |
| 3 | 14.00 | 2 | 780.63 |
| 4 | 14.00 | 2 | 971.10 |
-
Расчет и конструирование монолитной плиты перекрытия
Рассмотрим перекрытие на отм. +7.700.

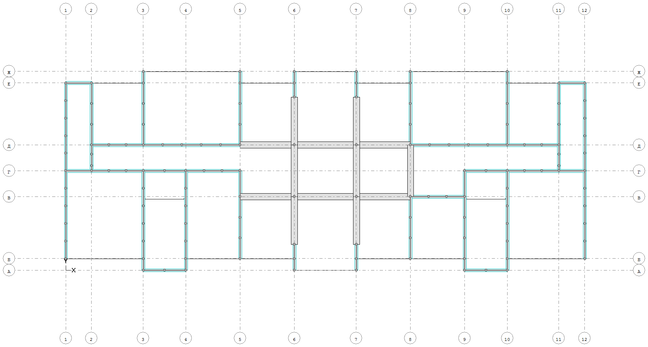

Рисунок 2.43 Схема расположения перекрытия
| Перемещения (экстремумы) | |||||||||||||
| №узла | X (см) | Y (см) | Перемещение Z (мм) | №узла | X (см) | Y (см) | Перемещение Z (мм) | ||||||
| 478 | 1000.0 | 1540.0 | -29.975809 | 1585 | 1256.3 | 894.2 | -18.227194 | ||||||
| Сочетания усилий (экстремумы) | |||||||||||||
| №тр. | Mx | My | Mxy | Qx | Qy | R | |||||||
| 1135 | -7.40 | -1.69 | 0.97 | -8.90 | -1.04 | -1.20 | |||||||
| 1837 | -0.67 | -4.14 | -0.02 | -0.44 | 5.55 | -1.12 | |||||||
| 528 | -0.16 | -0.17 | -1.54 | 0.99 | 0.33 | -2.28 | |||||||
| 1656 | -1.93 | -2.10 | -0.95 | 32.61 | 14.91 | -0.13 | |||||||
| 761 | -1.87 | -1.03 | -0.21 | 6.25 | -3.12 | 58.02 | |||||||
| Контур Плиты ( Толщина плиты 20.00 см ) | ||||||||
| Точка | X(см) | Y(см) | Точка | X(см) | Y(см) | Точка | X(см) | Y(см) |
| 1 | 0.00 | 90.00 | 2 | 0.00 | 226.00 | 3 | 0.00 | 362.00 |
| 4 | 0.00 | 498.00 | 5 | 0.00 | 634.00 | 6 | 0.00 | 770.00 |
| 7 | 0.00 | 906.00 | 8 | 0.00 | 1042.00 | 9 | 0.00 | 1178.00 |
| 10 | 0.00 | 1314.00 | 11 | 0.00 | 1450.00 | 12 | 200.00 | 1450.00 |
| 13 | 600.00 | 1450.00 | 14 | 600.00 | 1540.00 | 15 | 1350.00 | 1540.00 |
| 16 | 1350.00 | 1450.00 | 17 | 1770.00 | 1450.00 | 18 | 1770.00 | 1540.00 |
| 19 | 2250.00 | 1540.00 | 20 | 2250.00 | 1450.00 | 21 | 2670.00 | 1450.00 |
| 22 | 2670.00 | 1540.00 | 23 | 3420.00 | 1540.00 | 24 | 3420.00 | 1450.00 |
| 25 | 3820.00 | 1450.00 | 26 | 4020.00 | 1450.00 | 27 | 4020.00 | 1314.00 |
| 28 | 4020.00 | 1178.00 | 29 | 4020.00 | 1042.00 | 30 | 4020.00 | 906.00 |
| 31 | 4020.00 | 770.00 | 32 | 4020.00 | 634.00 | 33 | 4020.00 | 498.00 |
| 34 | 4020.00 | 362.00 | 35 | 4020.00 | 226.00 | 36 | 4020.00 | 90.00 |
| 37 | 3420.00 | 90.00 | 38 | 3420.00 | 0.00 | 39 | 3255.00 | 0.00 |
| 40 | 3090.00 | 0.00 | 41 | 3090.00 | 90.00 | 42 | 2670.00 | 90.00 |
| 43 | 2250.00 | 90.00 | 44 | 2250.00 | 0.00 | 45 | 1770.00 | 0.00 |
| 46 | 1770.00 | 90.00 | 47 | 1350.00 | 90.00 | 48 | 930.00 | 90.00 |
| 49 | 930.00 | 0.00 | 50 | 765.00 | 0.00 | 51 | 600.00 | 0.00 |
| 52 | 600.00 | 90.00 | ||||||
