- формируется файл расчетной записки.

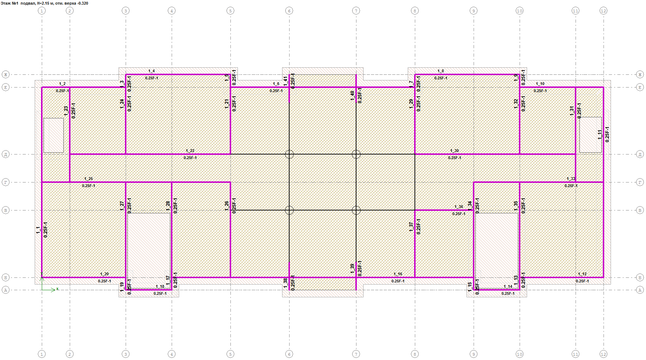

Рисунок 2.24 Схема расположения монолитных стен
Стены
|
| b - ширина стены l - длина стены H - высота стены |
|
| |||||
| Обозначение | Размер | Описание | Положительный знак нагрузки определяет | ||
| Ny | тс | Вертикальная сила | Действие против оси Y1 | ||
| Tx | тс | Горизонтальная сила вдоль оси X1 | Действие против оси X1 | ||
| Mz | тс * м | Изгибающий момент относительно оси Z1 | Действие против часовой стрелке, если смотреть с конца оси Z1 | ||
| Tz | тс | Горизонтальная сила вдоль оси Z1 | Действие против оси Z1 | ||
| Mx | тс * м | Изгибающий момент относительно оси X1 | Действие против часовой стрелке, если смотреть с конца оси X1 | ||
| N | Загружение | Форма/ комбинация | Ny(тс) | Tx(тс) | Mz(тс*м) | Tz(тс) | Mx(тс*м) |
| Этаж N1 Стена N1 b=0.25м, l=13.6м, H=2.15м, 1. Железобетон, =0.10% | |||||||
| 1_1 | Постоянная | 190.565 | 24.078 | 231.091 | -1.005 | 6.586 | |
| Длительная | 17.495 | 1.444 | 19.019 | 0.24 | 0.345 | ||
| Кр. времен. | 2.903 | 2.606 | 11.608 | -0.112 | 0.183 | ||
| Сейсмика 1 | CQC | -15.14 | -2.355 | -10.389 | -0.418 | 0.597 | |
| Сейсмика 2 | CQC | -3.901 | -11.806 | -72.875 | -0.412 | 0.644 | |
| Ветер 1 | -0.87 | -3.24 | -13.563 | 0.072 | -0.125 | ||
| Ветер 2 | 0.977 | -1.738 | -8.327 | 0.004 | -0.03 | ||
| Сочетание 1 | 232.881 | 26.811 | 271.964 | -0.851 | 7.703 | ||
| Сочетание 2 | 235.316 | 35.882 | 309.941 | -1.053 | 8.053 | ||
| Сочетание 3 | 235.466 | 28.913 | 279.294 | -0.947 | 7.836 | ||
| Сочетание 4 | 232.731 | 33.78 | 302.611 | -0.958 | 7.919 | ||
| Сочетание 5 | 192.056 | 24.433 | 243.614 | -1.25 | 7.557 | ||
| Сочетание 6 | 222.336 | 29.142 | 264.392 | -0.415 | 6.364 | ||
| Сочетание 7 | 203.295 | 14.981 | 181.128 | -1.244 | 7.604 | ||
| Сочетание 8 | 211.097 | 38.594 | 326.878 | -0.421 | 6.317 | ||
| Этаж N2 Стена N20 b=0.25м, l=6.8м, H=4.32м, 1. Железобетон, =0.10% | |||||||
| 2_20 | Постоянная | 83.394 | -14.394 | -40.664 | -1.566 | 3.124 | |
| Длительная | 5.856 | -2.27 | -2.306 | -0.279 | 0.551 | ||
| Кр. времен. | 5.787 | 1.757 | -4.021 | 0.072 | -0.129 | ||
| Сейсмика 1 | CQC | -1.231 | 3.132 | -2.206 | 0.409 | 0.8 | |
| Сейсмика 2 | CQC | -7.601 | 9.769 | 20.804 | -0.102 | 0.181 | |
| Ветер 1 | -1.438 | 1.419 | 3.97 | -0.029 | 0.058 | ||
| Ветер 2 | -1.065 | 0.399 | 3.207 | -0.09 | 0.176 | ||
| Сочетание 1 | 103.692 | -14.462 | -46.765 | -2.012 | 4.024 | ||
| Сочетание 2 | 107.719 | -18.435 | -57.881 | -1.931 | 3.862 | ||
| Сочетание 3 | 104.215 | -15.89 | -47.834 | -2.097 | 4.189 | ||
| Сочетание 4 | 107.197 | -17.007 | -56.813 | -1.845 | 3.697 | ||
| Сочетание 5 | 90.424 | -12.243 | -47.09 | -1.366 | 4.344 | ||
| Сочетание 6 | 92.886 | -18.507 | -42.678 | -2.184 | 2.745 | ||
| Сочетание 7 | 84.054 | -5.606 | -24.08 | -1.877 | 3.725 | ||
| Сочетание 8 | 99.256 | -25.144 | -65.688 | -1.673 | 3.363 | ||
| Этаж N3 Стена N13 b=0.25м, l=6.8м, H=3.1м, 1. Железобетон, =0.10% | |||||||
| 3_13 | Постоянная | 48.815 | -2.62 | -14.865 | -3.501 | 5.397 | |
| Длительная | 2.607 | -0.735 | -0.771 | -0.507 | 0.786 | ||
| Кр. времен. | 7.893 | 1.208 | -3.192 | -0.126 | 0.076 | ||
| Сейсмика 1 | CQC | 1.707 | 2.441 | 1.594 | 0.032 | -0.043 | |
| Сейсмика 2 | CQC | -3.665 | 8.033 | 12.277 | -0.026 | 0.028 | |
| Ветер 1 | -0.59 | 1.022 | 2.098 | -0.013 | 0.014 | ||
| Ветер 2 | -0.652 | 0.293 | 1.392 | -0.011 | 0.004 | ||
| Сочетание 1 | 65.471 | -0.883 | -18.169 | -4.63 | 6.991 | ||
| Сочетание 2 | 67.122 | -3.743 | -24.044 | -4.592 | 6.951 | ||
| Сочетание 3 | 65.383 | -1.903 | -19.157 | -4.627 | 6.977 | ||
| Сочетание 4 | 67.209 | -2.723 | -23.056 | -4.595 | 6.965 | ||
| Сочетание 5 | 57.272 | -0.133 | -15.777 | -3.997 | 6.1 | ||
| Сочетание 6 | 53.859 | -5.014 | -18.965 | -4.06 | 6.185 | ||
| Сочетание 7 | 51.9 | 5.459 | -5.094 | -4.054 | 6.171 | ||
| Сочетание 8 | 59.23 | -10.606 | -29.649 | -4.003 | 6.114 | ||
| Этаж N4 Стена N13 b=0.25м, l=6.8м, H=1.3м, 1. Железобетон, =0.10% | |||||||
| 4_13 | Постоянная | 19.084 | -0.943 | -9.351 | -0.302 | 1.265 | |
| Длительная | -0.36 | -0.314 | -1.042 | -0.114 | 0.282 | ||
| Кр. времен. | 9.87 | 0.147 | -2.367 | 0.7 | -0.836 | ||
| Сейсмика 1 | CQC | 1.205 | 1.585 | 3.256 | -0.165 | 0.048 | |
| Сейсмика 2 | CQC | -1.366 | 2.171 | 2.723 | -0.079 | -0.018 | |
| Ветер 1 | -0.16 | 1.061 | 1.277 | 0.032 | -0.021 | ||
| Ветер 2 | -0.303 | 0.611 | 0.707 | 0.068 | -0.025 | ||
| Сочетание 1 | 32.18 | 0.247 | -12.588 | 0.415 | 0.697 | ||
| Сочетание 2 | 32.629 | -2.723 | -16.165 | 0.326 | 0.755 | ||
| Сочетание 3 | 31.98 | -0.382 | -13.387 | 0.465 | 0.691 | ||
| Сочетание 4 | 32.829 | -2.094 | -15.367 | 0.275 | 0.762 | ||
| Сочетание 5 | 25.675 | 0.438 | -8.422 | -0.154 | 1.069 | ||
| Сочетание 6 | 23.265 | -2.731 | -14.934 | 0.176 | 0.973 | ||
| Сочетание 7 | 23.104 | 1.024 | -8.955 | -0.068 | 1.003 | ||
| Сочетание 8 | 25.836 | -3.318 | -14.401 | 0.09 | 1.04 | ||
