- предоставляется инструментарий для формирования модели здания с заданными нагрузками на плиты перекрытия этажей;
- выполняется сбор нагрузок на конструктивные элементы с учетом принятой схемы здания — связевая, рамно-связевая или рамная;
- выполняется расчет на ветровые и сейсмические воздействия с определением горизонтальных перемещений здания в уровнях перекрытий;
- определяются требуемые сечения железобетонных элементов;
- выполняется формирование расчетной схемы и конечно‑элементый расчет;
- определяются перемещения узлов, усилия и напряжения в сечениях элементов;
- для динамических воздействий определяются периоды, частоты и формы колебаний для каждого тона;
- определяется расход материалов и стоимость конструкций здания;
- экспортируются сведения об элементах для работы в конструирующих программах БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ;
- экспортируется расчетная схема в Программный комплекс ЛИРА;
- экспортируются данные в Программную систему ФОК‑ПК;
- формируются чертежи планов этажей. Формируются dxf‑файлы чертежей для работы в других графических комплексах (AutoCAD, ArchiCAD, AllPlan);
- по результатам расчета формируется rtf‑файл расчетной записки для работы в текстовых редакторах (Microsoft Word).
В программе предусмотрено осуществление двух видов расчетов — предварительного (упрощенного) расчета и МКЭ расчета.
Основной целью предварительного расчета является идентификация конструктивной схемы здания, сбор нагрузок, проверка или подбор сечений железобетонных элементов. Предварительный расчет состоит из серии расчетов и производится с помощью команд Расчет текущего этажа и Расчет всего здания меню РАСЧЕТ. В процессе расчета выполняется диагностика созданной модели. Обнаруженные нарушения выводятся в окне диалога. По результатам расчета всего здания формируются таблицы нагрузок, таблицы объемов и стоимости, выполняется экспорт данных в программы конструирования.
МКЭ расчет выполняется после расчета всего здания, когда известны сечения элементов и определена ветровая нагрузка на здание. Расчет производится с помощью команды МКЭ расчет меню РАСЧЕТ. Этот расчет представляет собой традиционный расчет методом конечных элементов пространственной расчетной схемы. Расчетная схема формируется автоматически по заданной модели здания с учетом заданных в окне диалога МКЭ расчет параметров.
Характеристики здания
| Отметка планировки | -0.15 м |
| Отметка верха подколонника | -2.47 м |
| Отметка подошвы фундамента | -2.77 м |
| Схема распределения горизонтальных нагрузок при расчете всего здания | Рамносвязевая |
Характеристики грунта
| Объемный вес | 1.91 т/м3 |
| Угол внутреннего трения | 22 ° |
| Сцепление | 1 тс/м2 |
| Модуль деформации | 1000 тс/м2 |
| Коэффициент Пуассона | 0.3 |
Дополнительные параметры расчета жесткости упругого основания грунта
| Lyambda | 0.5 |
Материалы
| Название | Тип | Модуль упругости, тс/м2 | Коэф. Пуасссона | Объемный вес, т/м3 | Детали |
| 1. Железобетон | Железобетон | 3e+006 | 0.2 | 2.5 | B25, A-400, A-240 |
Коэффициенты нагрузок
| Нагрузки/Коэффициенты | Постоянная | Длительная | Кратко- временная | Ветровая | Сейсмическая |
| Надежности | 1.1 | 1.2 | 1.2 | 1.4 | 1 |
| 1-е основное сочетание | 1 | 1 | 1 | 1 | 0 |
| 2-е основное сочетание | 1 | 0.95 | 0.9 | 0.9 | 0 |
| 3-е особое сочетание | 0.9 | 0.8 | 0.5 | 0 | 1 |
Сейсмика
| Направление | |
| Сейсмика 1 | 0° |
| Сейсмика 2 | 90° |
| Бальность | 8 |
| Категория грунта | III |
| Ko (табл. 3) | 0.75 |
| KA (табл. 4) | 1 |
| K1 (табл. 5) | 0.25 |
| KPSI (табл. 6) | 1 |
| Поправочный коэффициент | 1 |
Ветер
| Направление | Коэффициент | |
| Ветер 1 | 90° | 1 |
| Ветер 2 | 135° | 1 |
| Ветровой район | III |
| Тип местности | A |
| Аэродинамический коэф. | 1.4 |
Суммарные вертикальные нагрузки
| Постоянная, тс | Длительная, тс | Кр. времен., тс |
| Нагрузки на отметке низа стен и колонн 1-го этажа | ||
| 3989.877 | 378.779 | 60.984 |
| Собственный вес фундаментных плит и дополнительные нагрузки на них | ||
| 876.3 | 114.3 | 0 |
Модальный анализ
| Форма | Частота, Гц | Период, с | Сейсмика 1,массы,% | Сейсмика 2,массы,% |
| 1 | 2.51 | 0.3988 | 0.0 | 58.7 |
| 2 | 3.44 | 0.2911 | 33.0 | 0.0 |
| 3 | 3.92 | 0.2552 | 0.0 | 0.0 |
| 4 | 4.59 | 0.2180 | 0.2 | 0.0 |
| 5 | 5.66 | 0.1768 | 22.5 | 0.0 |
| 6 | 7.55 | 0.1324 | 0.0 | 0.0 |
| Сумма | 55.7 | 58.7 |
Сочетания загружений
1: 1.1*По+1.2*Дл+1.2*Кр+1.4*Ве1
2: 1.1*По+1.2*Дл+1.2*Кр-1.4*Ве1
3: 1.1*По+1.2*Дл+1.2*Кр+1.4*Ве2
4: 1.1*По+1.2*Дл+1.2*Кр-1.4*Ве2
5: 0.99*По+0.96*Дл+0.6*Кр+1*Се1, дин. - CQC
6: 0.99*По+0.96*Дл+0.6*Кр-1*Се1, дин. - CQC
7: 0.99*По+0.96*Дл+0.6*Кр+1*Се2, дин. - CQC
8: 0.99*По+0.96*Дл+0.6*Кр-1*Се2, дин. - CQC

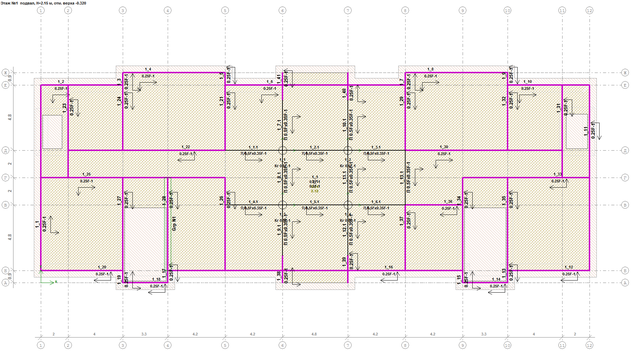

Рисунок 2.2 Схема расположения элементов каркаса
Рисунок 2.3 Результаты МКЭ расчета
Рисунок 2.4 Изополя перемещений на деформированной схеме

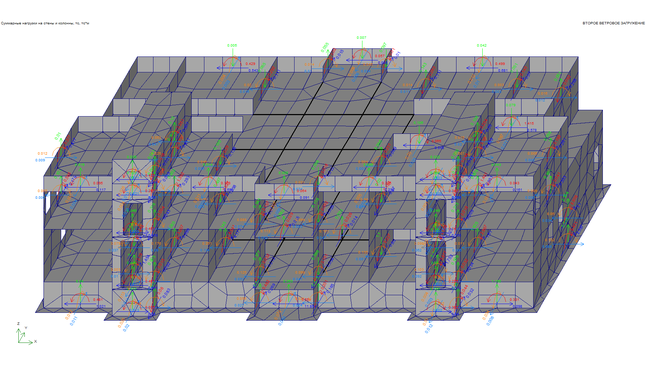

Рисунок 2. 5 Суммарные нагрузки на стены и колонны

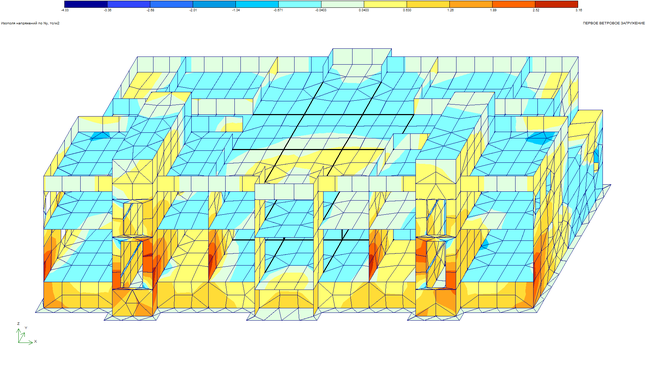

Рисунок 2.6 Изополя напряжений по Ny при первом ветровом загружении

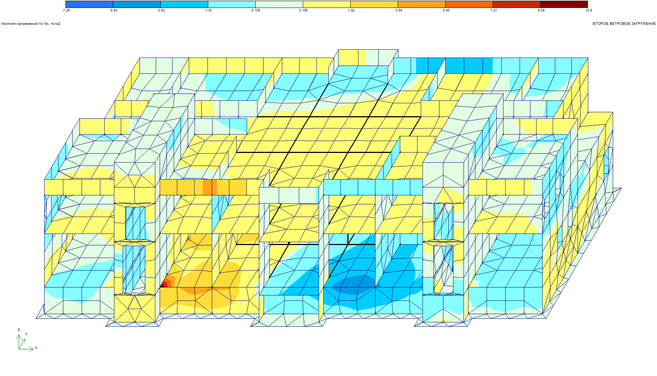

Рисунок 2.7 Изополя напряжений по Nх при втором ветровом загружении

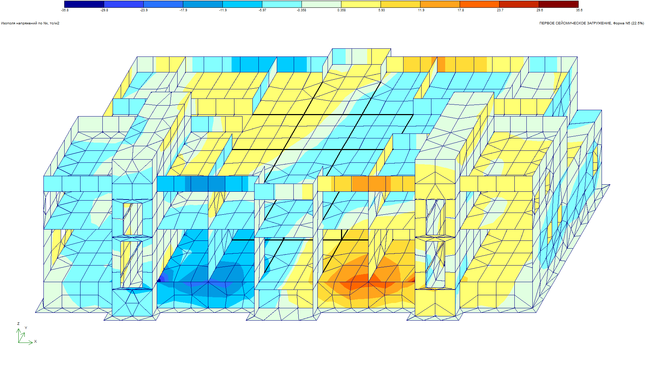

Рисунок 2.8 Изополя напряжений по Nх при первом сейсмическом загружении
Рисунок 2.9 Изополя напряжений по Nу при втором сейсмическом загружении

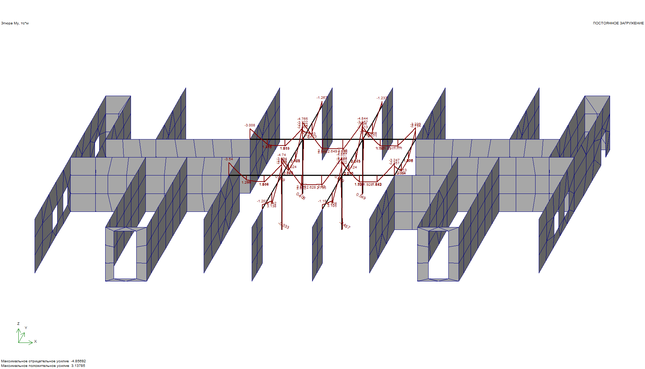

Рисунок 2.10 Эпюра усилий на фрагментированной схеме (1 этаж)
2.4 Расчет и конструирование фундаментной питы
Фундаментные плиты
b - толщина фундаментной плиты
S - площадь фундаментной плиты
Для фундаментных плит, смоделированных конечными элементами с жесткостью, включающей параметры упругого основания:
C1Min - минимальное значение жесткости упругого основания грунта на сжатие
C1Max - максимальное значение жесткости упругого основания грунта на сжатие
C1Ave - усредненное значение жесткости упругого основания грунта на сжатие
C2Min - минимальное значение жесткости упругого основания грунта на сдвиг
C2Max - максимальное значение жесткости упругого основания грунта на сдвиг
C2Ave - усредненное значение жесткости упругого основания грунта на сдвиг
| | ||||
| Обозначение | Размер | Описание | Положительный знак нагрузки определяет | |
| N | тс | Вертикальная сила | Действие против оси Z | |
| Mx | тс * м | Изгибающий момент относительно оси, сонаправленой с осью X и проходящей через центр тяжести фунд.плиты | Действие по часовой стрелки, если смотреть с конца оси X | |
| My | тс * м | Изгибающий момент относительно оси, сонаправленой с осью Y и проходящей через центр тяжести фунд.плиты | Действие по часовой стрелки, если смотреть с конца оси Y | |
| Px | тс | Горизонтальная сила вдоль оси X | Действие против оси X | |
| Py | тс | Горизонтальная сила вдоль оси Y | Действие против оси Y | |
