Расчетная гибкость элемента:
Расчет растянутых элементов осуществляется по формуле :
Принимаем сечение раскоса Р4
по ГОСТ 8510-86.
2.5.7 Подбор элемента раскоса Р5 стропильной фермы
Расчетные усилия в элементе стропильной фермы составляют:
N= +8,62 кН
Сталь принята С255. При толщине проката 4-10 мм - Ry=25,0 кН/см2. При толщине проката 11-20 мм - Ry=24,0 кН/см2.
Задаемся сечением раскоса Р5
(ГОСТ 8509-93), которое имеет следующие характеристики сечения, приведены в таблице 2.6.
Таблица 2.6
Геометрические характеристики элемента Р5
| Геометрические характеристики | |||
| Параметр | Значение | Единицы измерения | |
| A | Площадь поперечного сечения | 17,56 | см2 |
| | Угол наклона главных осей инерции | 90 | град |
| Iy | Момент инерции относительно центральной оси Y1 параллельной оси Y | 93,058 | см4 |
| Iz | Момент инерции относительно центральной оси Z1 параллельной оси Z | 208,298 | см4 |
| It | Момент инерции при свободном кручении | 1,969 | см4 |
| iy | Радиус инерции относительно оси Y1 | 2,302 | см |
| iz | Радиус инерции относительно оси Z1 | 3,444 | см |
| Wu+ | Максимальный момент сопротивления относительно оси U | 26,037 | см3 |
| Wu- | Минимальный момент сопротивления относительно оси U | 26,037 | см3 |
Требуемая площадь сечения элементов из условия прочности определяется по формуле:
Расчетная гибкость элемента:
Расчет растянутых элементов осуществляется по формуле:
Принимаем сечение раскоса Р5
по ГОСТ 8510-86.
2.5.7 Подбор элемента С1 стропильной фермы.
Расчетные усилия в элементе стропильной фермы составляют:
N= -911,1 кН
Сталь принята С345-1. При толщине проката 2-10 мм - Ry=33,5 кН/см2. При толщине проката 11-20 мм - Ry=31,5 кН/см2.

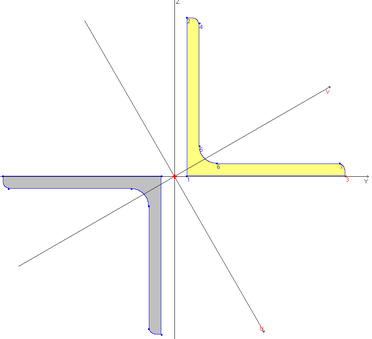

Рисунок 2.22 - Геометрия сечения С1 стропильной фермы
Задаемся сечением стойки С1
(ГОСТ 8509-93), которое имеет следующие характеристики сечения, приведены в таблице 2.7.
Таблица 2.7
Геометрические характеристики элемента С1
| Геометрические характеристики | |||
| Параметр | Значение | Единицы измерения | |
| A | Площадь поперечного сечения | 39,38 | см2 |
| | Угол наклона главных осей инерции | -56,117 | град |
| Iy | Момент инерции относительно центральной оси Y1 параллельной оси Y | 1032,239 | см4 |
| Iz | Момент инерции относительно центральной оси Z1 параллельной оси Z | 1174,317 | см4 |
| It | Момент инерции при свободном кручении | 7,927 | см4 |
| iy | Радиус инерции относительно оси Y1 | 5,12 | см |
| iz | Радиус инерции относительно оси Z1 | 5,461 | см |
| Wu+ | Максимальный момент сопротивления относительно оси U | 118,916 | см3 |
| Wu- | Минимальный момент сопротивления относительно оси U | 118,916 | см3 |
| Wv+ | Максимальный момент сопротивления относительно оси V | 90,661 | см3 |
| Wv- | Минимальный момент сопротивления относительно оси V | 90,661 | см3 |
| Wpl,u | Пластический момент сопротивления относительно оси U | 199,675 | см3 |
| Wpl,v | Пластический момент сопротивления относительно оси V | 161,208 | см3 |
| Iu | Максимальный момент инерции | 1291,013 | см4 |
| Iv | Минимальный момент инерции | 915,544 | см4 |
| iu | Максимальный радиус инерции | 5,726 | см |
| iv | Минимальный радиус инерции | 4,822 | см |
| au+ | Ядровое расстояние вдоль положительного направления оси Y(U) | 2,302 | см |
| au- | Ядровое расстояние вдоль отрицательного направления оси Y(U) | 2,302 | см |
| av+ | Ядровое расстояние вдоль положительного направления оси Z(V) | 3,02 | см |
| av+ | Ядровое расстояние вдоль отрицательного направления оси Z(V) | 3,02 | см |
Требуемая площадь сечения элементов из условия прочности определяется по формуле:
Требуемая площадь сечения элементов из условия устойчивости определяется по формуле:
Расчетная гибкость элемента:
Расчет сжато-изгибаемых элементов осуществляется по формуле:
Принимаем сечение стойки С1 - по ГОСТ 8510-86.
2.6 Подбор сечения подкрановой части колонны
Максимальные расчетные усилия в подкрановой части колонны составляют:
N= -4424,75 кН
М=-1419,31 кН
Сталь принята С345-3. При толщине проката 2-10 мм - Ry=33,5 кН/см2. При толщине проката 11-20 мм - Ry=31,5 кН/см2.
Сечением подкрановой ветви состоит из двух ветвей, сечение - сварной двутавр : стенка -600х16, полка -450х25, которое имеет характеристики сечения представленные на рисунке 2.25.
Сечение подкрановой части колоны приведено на рисунке 2.24.

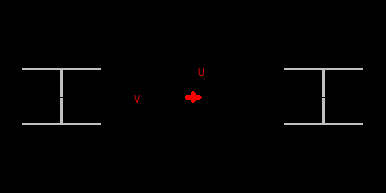

Рисунок 2.24 Сечение подкрановой части колонны
Рисунок 2.25 Геометрические характеристики подкрановой части колонны
Коэффициенты расчетной длины m1 для нижнего участка одноступенчатой колонны следует принимать в зависимости от отношения
(2.13)
и величины
(2.14)
где J1, J2, l1, l2 - моменты инерции сечений и длины соответственно нижнего и верхнего участков колонны и
.
Схема одноступенчатой колонны приведена на рисунке 2.26.
Рисунок 2.26 - Схема одноступенчатой колонны
Определим отношения
:
Величина
:
Величина
:
Коэффициент расчетной длины
для нижнего участка двухступенчатой колонны, для сочетания с крановой нагрузкой, определяется по формуле:
(2.15)
где
коэффициент расчетной длины нижнего участка при F1=0;
коэффициент расчетной длины нижнего участка при F2=0.
При
и
по таблице 69 принимаем
и
.
Коэффициент расчетной длины для нижнего участка двухступенчатой колонны, для сочетания с крановой нагрузкой, составляет:
Расчетная гибкость элемента:
Проверим прочность сечения по формуле:
Принимаем сечение подкрановой части: стенка -600х16, полка -450х25
2.7 Подбор сечения надкрановой части колонны
Максимальные расчетные усилия в надкрановой части колонны составляют:
N= 3665,84 кН
М= 1082,8 кН
Сталь принята С345-3. При толщине проката 2-10 мм - Ry=33,5 кН/см2. При толщине проката 11-20 мм - Ry=31,5 кН/см2.
Сечением надкрановой ветви двутавровое сварное из -480х32(полки) и -600х20 (стенка), которое имеет характеристики сечения представленные на рисунке 2.28. Сечение надрановой колоны приведено на рисунке 2.27.

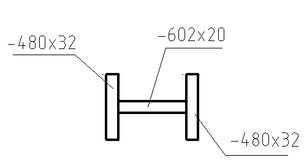

Рисунок 2.27 Сечение надкрановой части колоны
Коэффициент расчетной длины для верхнего участка колонны определяется по формуле:
(2.16)

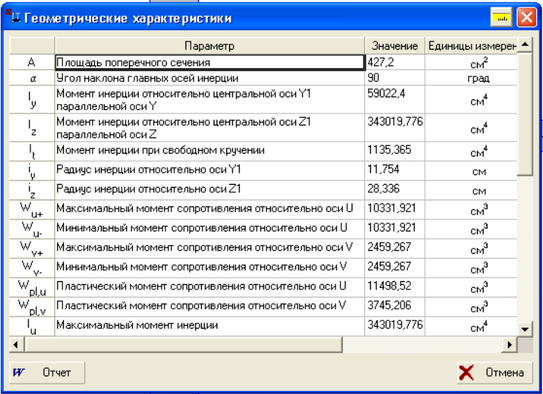

Рисунок 2.28 Геометрические характеристики надкрановой части колонны
Коэффициент расчетной длины для верхнего участка колонны составляет:
Расчетная гибкость элемента:
Проверим прочность сечения по формуле:
