Принимаем толщину утеплителя 140 мм –для кровли.

Следовательно, поэлементное требование по теплопередачи ограждающей конструкции кровли выполняется.

1.5.11 Лестницы

Лестницы выполняются по металлическим косоурам с монолитными ступенями и площадками.

1.6 Требования к земельному участку

Территорию для развития поселений необходимо выбирать с учетом возможности ее рационального функционального использования на основе сравнения вариантов архитектурно-планировочных решений, технико-экономических, санитарно-гигиенических показателей, топливно-энергетических, водных, территориальных ресурсов, состояния окружающей среды, с учетом прогноза изменения на перспективу природных и других условий. При этом необходимо учитывать предельно допустимые нагрузки на окружающую природную среду на основе определения ее потенциальных возможностей, режима рационального использования территориальных и природных ресурсов с целью обеспечения наиболее благоприятных условий жизни населению, недопущения разрушения естественных экологических систем и необратимых изменений в окружающей природной среде.

С учетом преимущественного функционального использования территория города подразделяется на селитебную, производственную и ландшафтно-рекреационную. Селитебная территория предназначена: для размещения жилищного фонда, общественных зданий и сооружений, промышленных объектов, не требующих устройства санитарно-защитных зон.

Участок, отведенный под строительство расположен в пределах производственного фонда Амурской области.

Выбор место строительства обусловлен следующими факторами, один из главных – трассы запусков проходят над водой и малонаселенными районами дальнего востока; близость дорожной инфраструктуры(БАМ, трасса Чита-Хабаровск); относительно рядом морские порты, большой запас электроэнергии, производимой в регионе; наличие значительной инфраструктуры, оставшиеся после расформирования войсковых частей.

1.7 Генплан участка застройки

Проектируемое здание заправочно-нейтрализационной станции расположено в городе Углегорск Амурской области.

При разработке генплана, с учетом требований, была определена площадь застройки здания и земельного участка, согласно с его назначением и объемно-планировочным решением.

Основные технико-экономические показатели по генплану приведены в таблице 1.10.

Таблица 1.10

Основные технико-экономические показатели по генплану

2 Расчётно-конструктивный раздел

2.1 Конструктивная схема здания

Здание в осях 25/2-23/3 и Я/12-Я - однопролетное производственное, пролетом 24,0 м, длиной 72,0 м, шаг колонн 12м. Несущим каркасом здания являются поперечные рамы, состоящие из колонн и ферм. Шаг поперечных рам составляет 12,0 м. В здании на отм. +17,500 устанавливаются два мостовых крана грузоподъемностью 32/5 т.

Несущей основой каркаса, обеспечивающей жесткость корпуса в поперечном направлении, являются поперечные рамы с колонами, защемленными в фундаментах и с жестким сопряжением стропильных ферм с колоннами. Продольная устойчивость корпуса обеспечивается вертикальными связями по колоннам. По нижним поясам стропильных ферм расположены горизонтальные продольные и поперечные связи.

Колонны каркаса подкрановые – двухветвевые, сварного двутаврового решетчатого. Колоны каркаса надкрановые – сплошностенчатого двутаврового сварного сечения. Торцы отправочных марок колонн – фрезеровать. Монтажные стыки колонн выполняются на высокопрочных болтах.

Стропильные фермы, пролетом 24,0 м, запроектированы: пояса из сварных тавров, раскосы и стойки из парных уголков.

Монтажные стыки поясов выполняются на высокопрочных болтах.

Элементы горизонтальных связей по кровле, вертикальных связей по колоннам выполнены из фасонного проката, гнутосварных профелей квадратного и прямоугольного сечения.

Наружные ограждающие конструкции стен - трехслойные панели заводской готовности типа «Сэндвич» с наружным защитным полимерным покрытием, утепленные негорючими минераловатными плитами из минеральной тонковолокнистой ваты на основе базальтового волокна на синтетическом связующем, объемным весом Y=120 кг/м3, теплопроводностью не более 0,041 Вт/м°С.

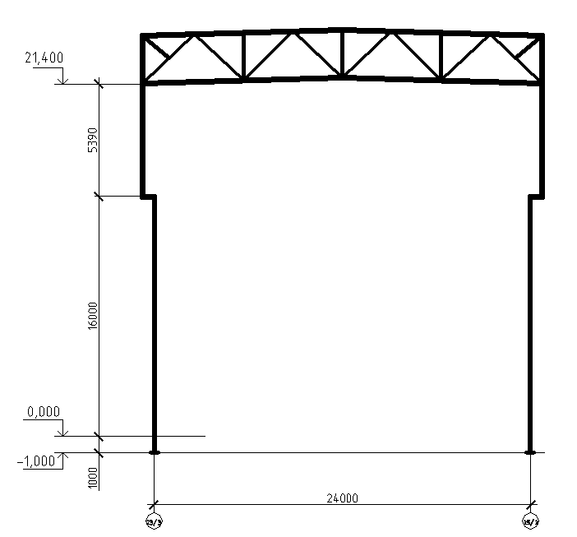

Рисунок 3.1 Расчетная схема рамы

Основные исходные данные для проектирования:

Место строительства………………………….………………...г.Углегорск

Расчетная снеговая нагрузка(II район)……………..….……………1,2 кПа

Нормативная ветровая нагрузка(II район)…….……..…….………0,3 кПа

Сейсмичность площадки……………………..……………..............7 баллов

Класс ответственности здания………………….…………….…….I(γ_n=1,2)

Металлоконструкции покрытия, колонны, связи по колоннам выполняются из стали С345-3, прогоны, связи по покрытию из стали С245.

Действительная и расчетная схема поперечной рамы приведены на рисунка 2.3,2.4.

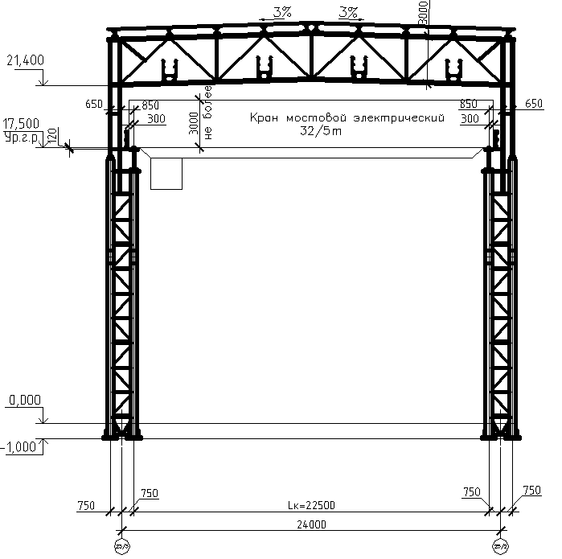

Рисунок 2.2 Действительная схема поперечной рамы

2.2 Сбор нагрузки на раму для расчета на основное сочетание

Сбор постоянных и технологических нагрузок на раму, приведен в таблице 2.1. Расчетная схема рамы для сбора постоянных и технологических нагрузок приведена на рисунке 2.1.

Таблица 2.1

Нагрузки на 1 м² покрытия

Сбор постоянной нагрузки на стропильную ферму. Расчетная узловая постоянная и технологическая нагрузка определяется по формуле :

q_п*= q_пbаγ_n, (2.1)

где q_п - расчетная постоянная нагрузка, кН/м²;

а - размер панели фермы, м;

b - шаг ферм, м;

γ_n - коэффициент надежности по ответственности здания.

Расчетная узловая постоянная и технологическая нагрузка составляет:

P₁=20,0212,03,01,2=864,86 кН

P₂=20,0212,01,51,2=432,43 кН

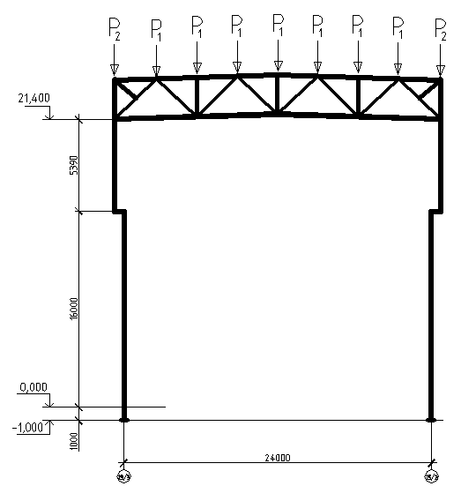

Рисунок 2.3 Схема приложения постоянной нагрузки

Сбор снеговой нагрузки. Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия определяется по формуле:

где коэффициент, учитывающий снос снега с покрытия здания под действием ветра или иных факторов;

термический коэффициент;

коэффициент перехода от веса снегового покрова земли к снеговой нагрузки на 1 м² проекции кровли;

вес снегового покрова на 1 м² горизонтальной поверхности земли.

Коэффициент сноса снега принимается для пологих (с уклоном до 12%) покрытий, проектируемых в районах со средней скоростью ветра за три наиболее холодных месяца определяется по формуле:

где - коэффициент учитывающий изменение ветрового давления для высоты здания для типа местности Б;
