Требуемая толщина утеплителя составляет:
Принимаем толщину утеплителя 100 мм –для стен.
Выполним сравнение фактического и требуемого сопротивления теплопередачи:
Следовательно, поэлементные требования выполняются.
2. Определение нормы тепловой защиты согласно комплексным требованиям
Градус-сутки отопительного периода составляют:
ГСОП = 6961,6
.
Описание ограждающих конструкций здания
На исследуемом здании использованы четыре различных по своему составу видов ограждающих конструкций:
- наружные стены из сэндвич-панелей и утеплением из минераловатных плит на основе базальтового волокна.
Приведенное сопротивление теплопередаче составляет:
Rст=1/12+0,0014/78,5+0,10/0,031+1/12=3,38 м2 .0/Вт
Площадь стен данной конструкции составляет:
Аст =754,0 – 40,9 – 49,2 = 664,0 м2
- покрытие 1 типа из сэндвич-панели и утеплителем из минераловатных плит на основе базальтового волокна.
Приведенное сопротивление теплопередаче составляет
Rпокр=1/23+0,0014/78,5+0,140/0,031+1/8,7=4,67 м2 .0/Вт
Площадь покрытия данной конструкции составляет:
Апокр,1 =1837,08 м2
- полы : прослойка из цементно-песчаного раствора ; бетонное основание.
Приведенное сопротивление теплопередачи пола составляет:
Rпола=1/23+0,04/0,76+0,30/2,04+1/8,7=0,35 м2 .0/Вт
Площадь покрытия данной конструкции составляет:
Апола =1783,6 м2
- окна
Приведенное сопротивление теплопередачи составляет:
Rок=0,59 м2 .0/Вт
Площадь окна составляет:
Аок.=425,7 м2
- наружные двери
Приведенное сопротивление теплопередачи составляет:
Rдв=0,83 м2 .0/Вт
Площадь окна составляет:
Адв.=76,3 м2
Отапливаемый объем здания:
V от= 45600,0 м3
Удельная теплозащитная характеристика здания рассчитывается по формуле:
(1.7)
где
- приведенное сопротивление теплопередаче i-го фрагмента теплозащитной оболочки здания,
;
- площадь соответствующего фрагмента теплозащитной оболочки здания,
;
- отапливаемый объем здания,
;
- коэффициент учитывающий отличие внутренней или наружной температуры у конструкции от принятых в расчете ГСОП, определяется по
Детали расчета сведены в таблицу 1.7
Таблица 1.7
Расчет удельной теплозащитной характеристики
| Наименование фрагмента |
|
|
|
|
| Наружные стены | 1 | 3698,0 | 3,38 | 1094,1 |
| Покрытие | 1 | 1837,1 | 4,67 | 393,4 |
| Полы | 1 | 1783,6 | 0,35 | 5096,0 |
| Окна | 1 | 425,7 | 0,59 | 721,5 |
| Наружные двери | 1 | 76,3 | 0,83 | 91,9 |
| Сумма | 7396,9 |
Определяем удельную теплозащитную характеристику здания:
kоб=7396,9/45600=0,162 Вт/м2.0С
Нормируемое значение удельной теплозащитной характеристики здания определяется по формуле:
(1.8)
(1.9)
При достижении величиной
, вычисленной по формуле (1.8) значений меньших, чем определенных по формуле (1.9), следует принимать
, определенные по формуле (1.9).
Нормируемое значение удельной теплозащитной характеристики здания составляет:
Нормируемое значение удельной теплозащитной характеристики здания составляет:
Так как
> kоб=0,162 Вт/м2.0С, следовательно оболочка здания обладает достаточными теплозащитными качествами.
1.5.4 Полы
Полы в помещениях принимаются в зависимости от назначения здания.
Полы, принятые в проекте для административно-бытовых помещений блоков в осях 25/3-26/2 и 23/1-21/1, приведены в таблице 1.8.
Таблица 1.8
Экспликация полов
| Тип пола | Схема пола | Данные элементов пола | Площадь, м2 |
| 1 | 1. Линолиум – 5 мм 2. Два слоя ГВЛ – 20 мм 3. Выравнивающая стяжка из цементно-песчаного раствора М150 – 50мм 4.Звукоизоляция 5. Железобетонное перекрытие– 140 мм | 60,0 | |
| 2 | 1. Керамогранитная плитка износоустойчивая по ГОСТ 6787-2001 – 8 мм 2. Выравнивающая стяжка из цементно-песчаного раствора М150 – 20мм 3. Подстилающий слой бетона кл. В7,5 – 140 мм 4. Грунт основания с втрамбованным щебнем крупностью 40-60 мм | 580,0 |
Полы в блоке основного производственного процесса (зал подготовки и заправки) в осях 25/2-23/3 и Я/12-Я - одноэтажного металлического цеха следующего состава: наливное покрытие Sikaflor-381 АS антистатическое, износоударное, кислото- и влагостойкое покрытие; монолитная железобетонная плита подстилающего слоя.
1.5.5 Перегородки
Перегородки, принятые в проекте для административно-бытовых помещений блоков в осях 25/3-26/2 и 23/1-21/1, толщиной 130 мм из шлакобетонных камней с вертикальным армированием и оштукатуриванием цементно-песчаным раствором с обеих сторон, с креплением к перекрытию.
1.5.6 Окна
Выбор конструкции окон производится по требования теплозащиты соответствующих помещений. Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.

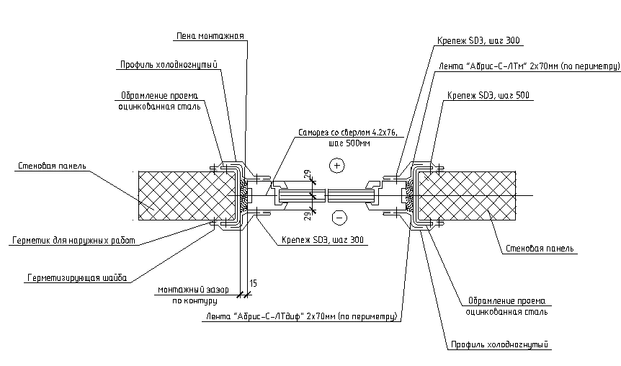

Рисунок 1.8 Конструкция оконного заполнения
Для уменьшения теплопотерь приняты окна и остекленные двери в переплетах из пластиковых профилей Rehau из поливинилхлорида со стальным армированием с двойным остеклением, пространство между стеклами заполнено инертным газом, для снижения теплопроводности.
1.5.7 Теплотехнический расчет оконного заполнения
Для подбора конструкции оконного блока необходимо определить требуемое сопротивление теплопередачи ограждающей конструкции.
Определяем градусо-сутки отопительного периода по [2, п.5.3]:
ГСОП = (18+12,4)*229 =6961,6 оС•сут.
Нормативное значение приведенного сопротивления теплопередаче окон следует принимать не менее нормируемых значений, определяемых по [2, табл. К1] в зависимости от градусо-суток района строительства:
Rreq= αDd+b = 0,000025∙6961,6 +0,2 = 0,37 м2 °С/Вт. (1.8)
Принимаем двухкамерный стеклопакет с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с фактическим сопротивлением теплоотдачи центральной части стеклопакета 0,59 м2 °С/Вт.
1.5.8 Двери
Двери, принятые в проекте для административно-бытовых помещений блоков в осях 25/3-26/2 и 23/1-21/1, запроектированы противопожарные сертифицированные ДПМ-01/30М(EI30) 1300х2100(h), двери деревянные улучшенного качества по ГОСТ 6629-88, блоки дверные выполнены из ПВХ профиля по ГОСТ 30970-2002.
Входные ворота запроектированы в блоке основного производственного процесса (зал подготовки и заправки) в осях 25/2-23/3 и Я/12-Я.
1.5.9 Покрытие здания
Кровельное покрытие в осях 25/2-23/3 и Я/12-Я запроектировано из кровельных сэндвич-панелей.
Состав покрытия приведен на рисунке 1.9.
Рисунок 1.9 - Конструкция чердачного перекрытия
Утеплитель в кровельном покрытии – плиты минераловатные из базальтового волокна. Утеплитель заворачивается в пленку полиэтиленовую марки ТС по ГОСТ 10354-82. Толщина пленки 0,1-0,15 миллиметров. В продольные и поперечные стыки верхних кровельных листов уложить уплотнители (лента шириной не менее 35 миллиметров). Нащельники выполняются в соответствии с ТУ 36-2336-80 из оцинкованного и окрашенного листа толщиной 0,8 миллиметров.
Характеристики элементов покрытия приведены в таблице 1.9
Таблица 1.9
Характеристики элементов покрытия
| Наименование материала | Толщина слоя, м | Средний объемный вес, кг/м3 | Коэффициент теплопроводности, Вт/м·°С |
| 1. Стальной лист Н75-750-0,8 по ГОСТ 24045-86 | 0,0008 | 7850 | 58 |
| 2. Плиты теплоизоляционные марки ПП5 по ГОСТ 9572-82 | Х | 100 | 0,031 |
| 3. Стальной лист Н75-750-0,8 по ГОСТ 24045-86 | 0,0008 | 7850 | 58 |
1.5.10 Теплотехнический расчет покрытия
Для расчета толщины утепляющего слоя необходимо определить сопротивление теплопередачи ограждающей конструкции исходя из требований санитарных норм и энергосбережения.
1. Определение нормы тепловой защиты по условию энергосбережения.
Определяем градусо-сутки отопительного периода по [2, п.5.3]:
ГСОП = (18-(-12,4)∙229 = 6961,6 ºC∙сут.
Нормативное значение приведенного сопротивления теплопередаче следует принимать не менее нормируемых значений, определяемых по [2, табл. 4] в зависимости от градусо-суток района строительства:
Rreq= 0,00025∙6961,6+1,5 = 3,24 м2∙ ºС/Вт.
Расчетное фактическое сопротивление теплопередаче поверхности наружных стен по формуле:
