1.4. Объемно-планировочные решения здания

1.4.1 Общая характеристика здания

Здание заправочно-нейтрализационной станции состоит из трех блоков. Блоки здания разделены антисейсмическими швами. Расстояние в осях между блоками -3,1 метра.

Блок административно-бытовой, в осях 23/1-21-1 и Я/12-Я, двухэтажный, без подвала, размером в плане 18,0 х 72,9 метров. Высота этажа 4,5 метров.

Блок в осях 25/3-26/2 и Я/12-Я – трехэтажный(производственные вспомогательные помещения) с подвалом, размером в плане 9 х 72,9 метров. Высотой этажа 4,5 метров.

Блок основного производственного процесса(зал подготовки и заправки) в осях 25/2-23/3 и Я/12-Я - одноэтажный металлический цех, размером в плане 24,0 х 72,9 метров (между осями), с навесными трехслойными стеновыми панелями. Отметка низа потолка плюс 21,400 метров. В помещении цеха установлено два мостовых крана, грузоподъемностью 32/5 тонны согласно [18], взаимное сближение двух кранов исключено, сближению препятствует обдувочный шлюз в осях Я/6-Я/7 расположенный внутри заправочно-нейтрализационной станции. Помещение обдувочного шлюза опирается на свои опоры и раскрепляется конструкциями покрытия здания заправочно-нейтрализационнойстанции в уровне нижних поясов стропильных ферм.

Несущий основной металлический каркас заправочно-нейтрализационной станции в поперечном и продольном направлении решен по рамной расчетной схеме с жестким сопряжением стропильных ферм с колоннами, а также защемлением в фундаменте.

В межферменном пространстве располагаются воздуховоды и четыре «нитки» площадок для установки и обслуживания светильников. Воздуховоды подвешиваются через промежуточные балки к прогонам кровли.

Под стропильными фермами в зале заправки располагается подвесной потолок со стальным каркасом, который крепится к нижнему поясу ферм.

1.4.2 Конструктивная система здания

Несущий основной каркас цеха, обеспечивающий жесткость корпуса в поперечном и продольном направлении, являются поперечные рамы с колоннами, защемленные в фундаменте и с жестким сопряжением стропильных ферм с колоннами. Продольная устойчивость корпуса обеспечивается вертикальными связями по колоннам. Подкрановые балки приняты неразрезными. Совместно с неразрезными тормозными площадками, горизонтальными связями по нижним поясам балок и вертикальными фермами образован жесткий «неразрезной» подкрановый блок.

По нижним поясам стропильных ферм расположены горизонтальные продольные и поперечные связи. Принятые в выпускной работе расчетные схемы обеспечивают повышенную жесткость корпуса при работе его на горизонтальные воздействия(ветровые, сейсмические и крановые), обеспечивают надежность и долговечность конструкций металлического каркаса.

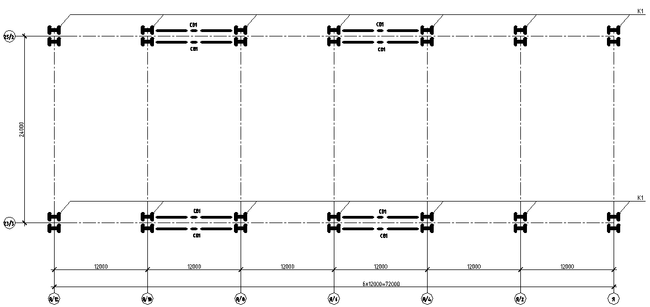

Рисунок 1.3 – План несущих элементов каркаса

Колонны каркаса – сварные решетчатого и сплошного сечения. Торцы отправочных марок фрезеруются. Монтажные стыки колонн выполняются на высокопрочных болтах(фрикционные соединения).

Стропильные фермы запроектированы: пояса из сварных тавров, раскосы и стойки из парных уголков. Монтажные стыки поясов выполняются на высокопрочных болтах.

Подкрановые балки – неразрезные. Монтажные стыки подкрановых балок на высокопрочных болтах.

Элементы горизонтальных связей по колоннам выполнены из фасонного проката, гнутосварных профилей квадратного и прямоугольного сечения.

Рисунок 1.4 - Разрез несущих элементов каркаса

Общая устойчивость каркаса обеспечивается системой горизонтальных и вертикальных связей, а так же жестким диском перекрытия, которые объединяют все элементы в единый пространственный блок.

1.4.3 Разработка эскизов планов, разрезов, фасадов здания

Разработка архитектурного решения фасада здания - завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены основные положения теории архитектурной композиции:

а) тектоника здания;

б) приёмы и средства архитектурной композиции;

в) принцип единства и соподчинённости.

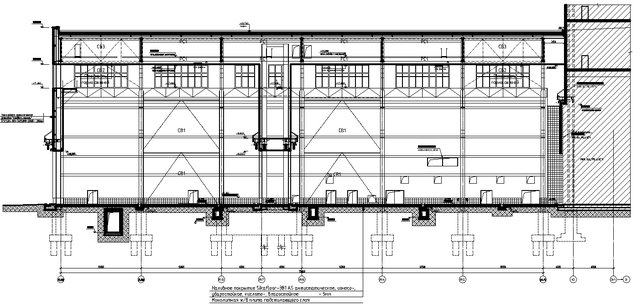

Рисунок 1.5 – Разрез продольный

Разрез здания выполняется на основе решения плана с учётом принятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, разрез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные несущие и ограждающие конструкции.

В состав основного комплекта рабочих чертежей архитектурных решений включают:

1) план этажа на отм. 0,000;

2) разрезы;

3) фасады.

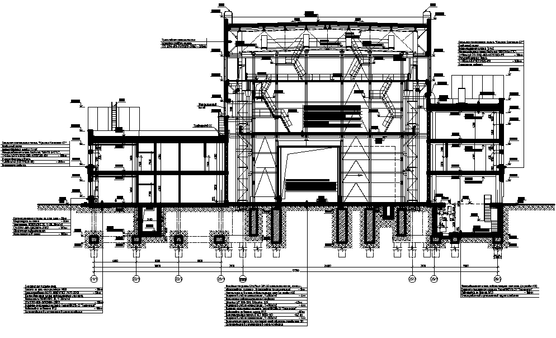

Рисунок 1.6 - Разрез здания поперечный

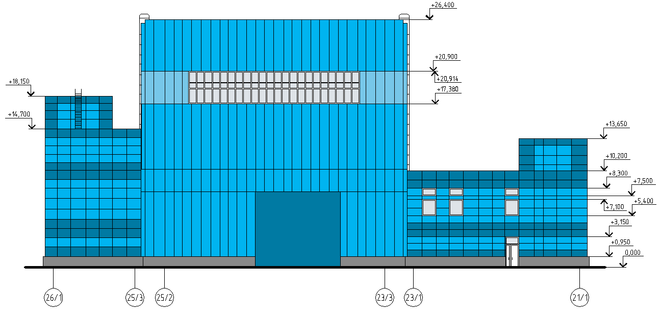

Рисунок 1.6 - Фасад в осях 26/1-21/1

1.5 Обоснование конструктивных элементов здания

1.5.1 Фундамент

Фундамент – кустовой, свайный, отдельностоящий под каждую колонну.

Ростверк - монолитная железобетонная плита с подколонником, размером 2,5 х 2, 5 метров.

Бетон по прочности класса В20, по морозостойкости - F75.

Под ростверк выполняется подготовка из бетона класса В3,5.

Отмостка – бетонная, шириной 1,5 метра толщиной от 50 до 200 миллиметров по уплотненному щебнем грунту, с уклоном от здания не менее 10 процентов.

1.5.2 Наружные стены

Наружное ограждение – трехслойные сэндвич-панели, окрашенные в заводских условиях.

Конструкция наружной стены показана на рисунке 1.7.

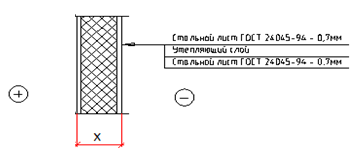

Рисунок 1.7 - Сечение наружной стены

Материалы и размеры слоев стен, а так же другие характеристики приведены в таблице 1.6.

Таблица 1.6

Характеристики элементов стен

1.5.3 Теплотехнический расчет наружной стены

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого общее сопротивление ограждения теплопередаче R₀ должно быть не менее требуемого R₀ ^тр (R₀ ≥ R₀ ^тр), определяемого согласно поэлементным и комплексным требованиям.

1. Определение нормы тепловой защиты согласно поэлементным требованиям.

Определяем градусо-сутки отопительного периода по [1]:

, (1.1)

где: t_в-расчетная средняя температура внутреннего воздуха, ^оС;

расчетная температура воздуха внутри здания, ◦С.

z_ht- продолжительность отопительного периода, сут.

ГСОП = (18,0-(-12,4)∙229 = 6961,6 ºC∙сут.

Нормативное значение приведенного сопротивления теплопередаче следует принимать не менее нормируемых значений, определяемых по [2, табл. 4] в зависимости от градусо-суток района строительства:

R_req = αD_d+b, (1.2)

где D_d - градусо-сутки отопительного периода, °С•сут, для конкретного пункта;

a, b- коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий.

Требуемое сопротивление теплопередачи составляет:

R_req= 0,0002∙6961,6+1,0 = 2,39 м²∙ ºС/Вт.

Термическое сопротивление R, , однородного слоя многослойной ограждающей конструкции определяется по формуле:

(1.4)

где: толщина слоя, м;

расчетный коэффициент теплопроводности материала слоя, .

Сопротивление теплопередаче , , многослойной ограждающей конструкции с однородными слоями следует определять по формуле:

, (1.5)

где: коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ;

термическое сопротивление ограждающей конструкции, , с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев, определяется по формуле:

(1.6)

где: термическое сопротивление отдельных слоев ограждающей конструкции, ;

термическое сопротивление замкнутой воздушной прослойки.

Требуемая толщина утеплителя (минераловатная плита) определяется по формуле:

(1.7)
