На объекте экономии потери персонала вне здания определяется по формулам:
-
для ориентировочного определения безвозвратных потерь Nбезв, чел., населения (персонала) вне здания и убежищ:
, (7.3)
где
– плотность населения (персонала), тыс. чел./км2;
– тротиловый эквивалент, т.
-
Санитарные потери, чел.,
(7.4)
-
Общие потери, чел.,
(7.5)
человек
человек
человек
Для ориентировочного определения потерь людей, находящихся в здании, в зависимости от степени его разрушения используются следующие формулы:
(7.6)
(7.7)
(7.8)
где
количество персонала в
-м здании, чел.; n - число зданий (сооружений) на объекте;
- общие потери при разрушении -гo здания;
,
- коэффициенты для нахождения потерь в -м здании, определяемые по таблице 7.3
Таблица 7.3
Значение коэффициентов К1, К2
| Степень разрушения здания | К1 | К2 |
| Слабая | 0,08 | 0,03 |
| Средняя | 0,12 | 0,09 |
| Сильная | 0,8 | 0,25 |
| Полная | 1 | 0,3 |
человека
человек
человека
При приближенных оценках размеры завалов, оавбразующихся при внешнем взрыве здания размером А·В·Н, можно определить по формулам:
длина завала, м,
(7.9)
ширина завала, м,
(7.10)
где
- дальность разлета обломков, принимаемых равной половине высоты здания (
).
высоты завала, м,
(7.11)
где
- удельный объем завала на 100 м3 строительного объема здания (таблица 7.4);
- константа; = 2 - для взрыва вне здания.
Таблица 7.4
Объемно-массовые характеристики завала
| Тип здания | Пустотность α, м3/100 м3 | Удельный объем γ, м3/100 м3 | Объемный вес, ρ т/м3 |
| Производственные здания | |||
| Одноэтажное легкого типа | 40 | 14 | 1,5 |
| Одноэтажное среднего типа | 50 | 16 | 1,2 |
| Одноэтажное тяжелого типа | 60 | 20 | 1,0 |
| Многоэтажное | 40 | 21 | 1.5 |
| Смешанного типа | 45 | 22 | 1,4 |
| Жилые здания бескаркасные | |||
| Кирпичное | 30 | 36 | 1,2 |
| Мелкоблочное | 30 | 36 | 1,2 |
| Крупноблочное | 30 | 36 | 1,2 |
| Крупнопанельное | 40 | 42 | 1,1 |
| Жилые здания каркасные | |||
| Со стенами из навесных панелей | 40 | 42 | 1,2 |
| Со стенами из каменных материалов | 40 | 42 | 1,2 |
| Примечание: 1) пустотность завала α - объём пустот на 100 м3 завала, м3; 2) объемный вес завала ρ - вес 1 м3, т/м3. | |||
метров
метров
метров
Радиусы зон летального поражения, контузии и безопасной для человека определим графическим путем. Для этого построим графическую зависимость избыточного давления во фронте ударной волны
, кПа, от расстояния
, м, для взрыва вещества, эквивалентного по условию 23716 кг тротила. Используя результаты расчета избыточного давления на фронте ударной волны , дополнительно рассчитываем
=90,31кПа,
=41 кПа,
= 9,3 кПа,
= 8 кПа,
=5,6 кПа. По полученным данным строится график ∆Рф = f(R) (рисунок 7.1)

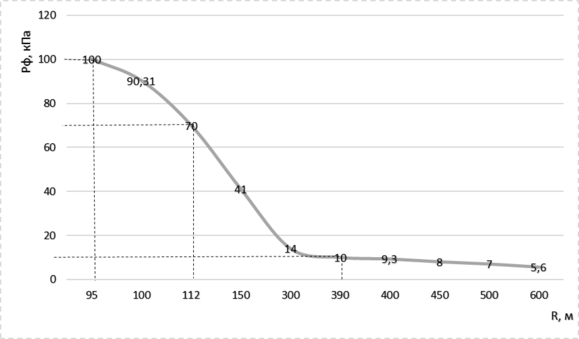

Рисунок 7.1. Зависимость избыточного давления на фронте ударной волны ∆Рф от расстояния R до эпицентра взрыва
Как следует из графика, радиус зоны летального поражения ( =100 кПа) равен
=95 м, контузии ( =70 кПа) равен
=112 м и безопасной зоны ( =10 кПа) равен
=390 м.
Уточним вероятность гибели персонала на границе зоны летального поражения ( =100 кПа, т=95 м).
Величина импульса фазы сжатия ударной волны:
(7.12)
кПа·с
Степень поражения (разрушения)
, % (таблица 1.5), определяется в зависимости от пробит-функции
, являющейся функцией , кПа, и
, кПа·с (таблица 7.6).
Таблица 7.5
Значение пробит-функции
| Рпор, % | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 0 | 2,67 | 2,95 | 3,12 | 3,25 | 3,38 | 3,45 | 3,52 | 3,59 | 3,66 | |
| 10 | 3,72 | 3,77 | 3,82 | 3,87 | 3,92 | 3,96 | 4,01 | 4,05 | 4,08 | 4,12 |
| 20 | 4,16 | 4,19 | 4,23 | 4,26 | 4,29 | 4,33 | 4,36 | 4,39 | 4,42 | 4,45 |
| 30 | 4,48 | 4,50 | 4,53 | 4,56 | 4,59 | 4,61 | 4,64 | 4,67 | 4,69 | 4,72 |
| 40 | 4,75 | 4,77 | 4,80 | 4,82 | 4,85 | 4,87 | 4,90 | 4,92 | 4,95 | 4,97 |
| 50 | 5,00 | 5,03 | 5,05 | 5,08 | 5,10 | 5,13 | 5,15 | 5,18 | 5,20 | 5,23 |
| 60 | 5,25 | 5,28 | 5,31 | 5,53 | 5,36 | 5,39 | 5,41 | 5,44 | 5,47 | 5,50 |
| 70 | 5,25 | 5,55 | 5,58 | 5,61 | 5,64 | 5,67 | 5,71 | 5,74 | 5,77 | 5,82 |
| 80 | 5,84 | 5,88 | 5,92 | 5,95 | 5,99 | 6,04 | 6,06 | 6,13 | 6,18 | 6,23 |
| 90 | 6,28 | 6,34 | 6,41 | 6,48 | 6,55 | 6,64 | 6,75 | 6,88 | 7,05 | 7,33 |
| 99 | 7,33 | 7,37 | 7,41 | 7,46 | 7,51 | 7,58 | 7,65 | 7,75 | 7,88 | 8,09 |
Таблица 7.6
Выражения пробит-функции для разных степеней поражения (разрушения)
| Степень поражения (разрушения) | Пробит-функция |
| Поражение человека | |
| 1.Разрыв барабанных перепонок |
|
| 2.Контузия |
|
| 3.Летальный исход |
|
| Разрушение зданий | |
| 4.Слабые разрушения |
|
| 5.Средние разрушения |
|
| 6.Сильные разрушения |
|
По таблице 7.5 определяем значение пробит-функции для летального поражения человека:
