ВКР23.03.02 Диплом (1210453)
Текст из файла
Содержание
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Раздел I. Обзор и анализ состояния проблемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Раздел II. Конструкторский раздел . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2.1 Выбор аналога рассчитываемого погрузчика . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.2 Определения масштабного коэффициента. . . . . . . . . . . . . . . . . . . . . . . . . . .. . 16
2.3 Расчет грузоподъемника вилочного погрузчикам .. . . . . . . . . . . . . . . . . . . . . 17
2.3.1 Расчет механизма подъема груза . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.3.2 Расчет гидроцилиндра подъёма груза. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..24
2.3.3 Расчет поперечного сечения грузовых вил. . . . . . . . . . . . . . . . . . . . . . . . . . ..26
2.3.4 Расчет на прочность ось шарнира ковша. . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
2.4 Расчет механизма наклона грузоподъёмника. . . . . . . . . . . . . . . . . . . . . . . . . . .35
2.5 Тяговый расчет погрузчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2.5.1 Определение мощности и построение внешней скоростной характеристики двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2.5.2 Определение основных параметров трансмиссии . . . . . . . . . . . . . . . . . . . . ..45
2.6 Расчет на устойчивость вилочного автопогрузчика. . . . . . . . . . . . . . . . . . ….49
2.6.1 Расчет на устойчивость ковшового автопогрузчика. . . . . . . . . .. . . . . . . … 51
Раздел III Технологическая часть . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3 Технология изготовление детали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.1 Описание конструкции и назначение детали . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.2 Выбор метода получения заготовки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.3 Разработка маршрута обработки детали. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
3.4 Расчёт режимов резания и норм времени. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
3.4.1 Операция подрезания торцевых поверхностей. . . . . . . . . . . . . . . . . . . . . . . .60
3.4.2 Операция обтачивания цилиндра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
3.4.3 Операция сверления сквозного отверстия . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Раздел IV Охрана труда. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .68
4.1 Общие требования безопасности труда . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .68
4.2. Требования безопасности перед началом работы. . . . . . . . . . . . . . . . . . . . . . .70
4.3. Требования безопасности во время работы. . . . . . . . . . . . . . . . . . . . . . . . . . . .70
4.4. Требования безопасности в аварийных ситуациях . . . . . . . . . . . . . . . . . . . . . 72
4.5. Требования безопасности по окончании работы . . . . . . . . . . . . . . . . . . . . . . . 73
Заключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
Список литературы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Введение
Высокие темпы развития народного хозяйства, огромный рост грузооборота, непрерывное развитие техники основного производства и задачи повышения производительности труда определили необходимость совершенствования средств и методов перемещения и складирования грузов на базе комплексной механизации и ликвидации тяжелого ручного труда на этих работах.
Большое место в комплексной механизации подъемно-транспортных операций принадлежит автопогрузчикам, которые заменяют частично или полностью ручной труд грузчика, резко повышают производительность труда и значительно снижают трудовые и материальные затраты на перемещение грузов.
Автопогрузчик с набором сменных грузозахватных приспособлений является универсальным средством механизации подъемно-транспортных работ, во многих областях народного хозяйства: в промышленности, на транспорте, в том числе внутризаводском и на складских работах. По сравнению с другими подъемно-транспортными средствами автопогрузчики более компактны, имеют меньший вес и более высокие эксплуатационные показатели.
Автопогрузчик представляет собой подъемно-транспортную машину, выполняющую операции захвата, вертикального и горизонтального перемещения груза и укладки его в штабель или на транспортную машину.
При хорошей организации работ, правильном использовании автопогрузчика и оборудовании его соответствующими грузозахватными приспособлениями почти все операции с различным грузом могут выполняться автопогрузчиком без участия рабочего; в тех случаях, когда участие рабочего необходимо, это не связано с большим физическим напряжением.
Использование автопогрузчиков в народном хозяйстве дает возможность:
1) механизировать подъемно-транспортные операции, освободить большое число грузчиков от тяжелого физического труда и перевести их на более квалифицированные работы;
2) ускорить погрузку, выгрузку, перемещение и штабелирование различных видов грузов;
3) значительно снизить стоимость погрузочно-разгрузочных, транспортных и складских работ;
4) сократить в несколько раз простои автомобильного транспорта и уменьшить простои железнодорожных вагонов под погрузкой и выгрузкой, особенно тяжеловесных грузов;
5) увеличить эффективность использования объема хранилищ и складов за счет увеличения высоты штабелирования;
6) создать условия для лучшей сохранности груза и уменьшить потери от порчи его при выполнении различных погрузочно-разгрузочных и подъемно-транспортных операций;
7) улучшить условия хранения грузов путем применения наиболее рационального способа укладки их в штабель;
8) повысить безопасность выполнения операции погрузки, выгрузки и штабелирования грузов большого веса.
В данном дипломном проекте, мною было рассмотрено различное оборудование для вилочного погрузчика.
В конструкторской части будут произведены расчёты механизмов грузоподъёмника, тяговый расчёт и расчёт погрузчика на устойчивость.
В технологической части – разработка технологического процесса оси для ковша.
В разделе охраны труда говорится о технике безопасности при эксплуатации погрузочно-разгрузочной машины.
Раздел I. Обзор и анализ состояния проблемы
Вилочными погрузчиками называют самоходные подъемно-транспортные машины с вертикальным телескопическим грузоподъемником и подвешенными на нем грузовыми вилами.
В конструкции вилочных автопогрузчиков сочетаются механизм вертикального гидравлического подъемника с транспортной самоходной машиной на пневматическом ходу или массивных шинах. Поднимают и опускают груз с помощью грузоподъемника. Он может быть установлен спереди или сбоку самоходного шасси; в первом случае вилочные погрузчики называют фронтальными, а во втором — боковыми. Те и другие бывают с приводом от двигателя внутреннего сгорания или электрическими (на постоянном токе с питанием от электробатарей); Первые называют автопогрузчиками, а вторые — электрическими вилочными погрузчиками.
Вилочные погрузчики своими колесами опираются на дорожное покрытие теоретически в трех или четырех точках, поэтому их часто называют трех опорными (трехколесными) или четыре опорными (четырехколесными). Трехопорпую ходовую схему применяют у электропогрузчиков грузоподъемностью менее 1т при небольших скоростях движения, когда при малых проездах у складов или в вагоне разворачиваться погрузчик должен буквально на месте. Для этого третье — заднее колесо делают часто не только управляемым, но и приводным. При больших нагрузках на колеса, сравнительно высоких скоростях движения и повышенных требованиях к устойчивости с поднятым грузом применяют только четырехколесные автопогрузчики.
Автопогрузчики в основном предназначены для выполнения подъемно-транспортных работ с тарно-штучными грузами: при загрузке и разгрузке грузовых автомобилей, железнодорожных платформ, морских судов (работа в трюмах), самолетов; при работе на грузовых дворах железнодорожных станций,: а также на территории морских и речных портов в открытых а с применением нейтрализаторов для отработавших газов, устанавливаемых в глушителе, и закрытых складах, а также цехах заводов и фабрик. Кроме того, их используют на монтаже промышленного оборудования и для выполнения вспомогательных работ в строительстве, а в некоторых случаях для погрузки насыпных грузов при работе с ковшом. Дальность транспортирования грузов может доходить до 500 м, а иногда и больше, если это целесообразно. Они могут работать на горизонтальных площадках с твердым дорожным покрытием (асфальтобетонное, цементобетонное и булыжное), а также с естественным уплотненным покрытием.

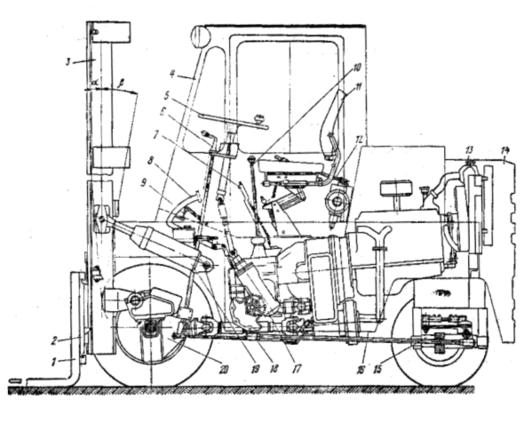

Рисунок 1– Фронтальный автопогрузчик:
1 —грузовые вилы; 2 — подъемная каретка;3 — грузоподъемник; 4 — кабина; 5 — рулевое управление; 6 — рычаг управления механизмом обратного хода; 7 — рычаг стояночного тормоза; 8 —тормозная педаль; 9 — педаль управления подачей топлива; 10 — рычаг переключения передач; 11 — сиденье; 12 ~ рычаг гидрораспределителя; 13 — двигатель внутреннего сгорания; 14 — противовес; 15 — задняя подвеска; 16 — рама; 17 — гидроусилитель рулевого управления; 18 — продольная рулевая тяга; 19 — гидравлический цилиндр наклона; 20 — передний ведущий мост
При эксплуатации автопогрузчиков применяют сменное оборудование. Его в современном производстве можно насчитать более 40 видов. Предусмотрена полная унификация грузозахватных приспособлений к авто- и электропогрузчикам одинаковой грузоподъемности. Унифицированы плиты каретки, места навески, детали присоединения шлангов к гидросистемам погрузчиков, гидроцилиндры. Унификация приспособлений обеспечивает увеличение серийности производства и облегчает условия эксплуатации погрузчиков на предприятиях. Изготовление приспособлений производится на заводах, выпускающих погрузчики.
Для погрузчиков существует и производится огромный ассортимент вспомогательного оборудования навесного типа, которое позволяет в значительной степени увеличить возможности машины и выполнять операции, для которых погрузчик изначально не предназначен.
Дополнительное оборудование выпускается как предприятиями-производителями погрузчиков, так и компаниями совершенно другого профиля. Условно навесное оборудование подразделяют на несколько видов, хотя не существует точной общепринятой классификации навесных приспособлений.
Первый тип – оборудование, расширяющее возможности погрузчика, но не добавляющее новые функции. Пример такого механизма – позиционер или сайд-шифтер, устанавливается на вилочный погрузчик и дает возможность перемещения груза по горизонтали направо-налево. Модификаций позиционеров существует множество для работы с разными типами груза. В нашей стране такие устройства особо не популярны, хотя за рубежом они очень часто применяются.
Второй тип – устройства, расширяющие функционал погрузчика. К таким механизмам относятся различные опрокидыватели, удлинители вил, прижимные приспособления, поворотные устройства, стабилизаторы. С помощью этих устройств можно высыпать или выливать из разнообразных контейнеров жидкие и сыпучие грузы.
Третий тип дополнительных устройств – механизмы, дающие возможность выполнения совершенно новых операций, для которых ранее погрузчик не предназначался. Пример устройств – разнообразные ковши, расширители вил для работы сразу с несколькими поддонами, специальные приспособления для работы с шинами, бочками, трубами, рулонами.
Существуют типы встроенного дополнительного оборудования, установленного производителем и не предназначенного для переустановки на другой погрузчик, и типы устройств, которые можно устанавливать с одной машины на другую. При выборе и приобретении дополнительных приспособлений учитывают помимо веса груза и другие факторы. Это разновидность и материал груза (контейнер, бочка, рулон), размеры груза и особенности складов и площадей, на которых будет задействован погрузчик с дополнительными приспособлениями (узкие проезды, радиусы поворотов). Нужно учитывать тот факт, что при установке дополнительных приспособлений снижается грузоподъемность погрузчика, причем не только из-за веса дополнительных устройств, но и по причине смещения центра тяжести машины.
Сменные рабочие органы и навесное оборудование одноковшовых строительных пневмоколесных погрузчиков показаны на рисунке 2.
