- содержание щелочных оксидов в пересчете на Na О не должнотпревышать 0,6%;

- содержание хлорид-иона CI не более 0,1% массы цемента;

- содержание оксида магния МgО в клинкере не должно быть более 5,0% массы клинкера;

- цемент должен выдерживать испытания на равномерность изменения объема, расширение не должно превышать 10 мм;

- цемент не должен обладать признаками ложного схватывания.

В качестве крупного заполнителя для бетона шпал следует применять щебень плотных горных пород (плотностью 2,0-2,8 г/см ) из изверженных пород марки не ниже 1200 и метаморфических пород марки не ниже 1000, с наибольшей крупностью 20 мм. Применение гравия не допускается. Рекомендуемое содержание отдельных фракций в крупном заполнителе в составе бетона: 5-10 мм - 25%-40% и 10-20 мм - 60%-75% от общей массы крупного заполнителя. Допускается применять заполнитель в виде смеси двух смежных фракций. Морозостойкость щебня должна быть не ниже нормированной марки бетона по морозостойкости F 200.

В качестве мелкого заполнителя для бетонов следует применять природный, обогащенный, дробленый песок и из отсевов дробления.

Общее содержание растворенных солей в воде, применяемой при изготовлении бетонной смеси для предварительно напряженных железобетонных конструкций, не должно превышать 2000 мг/л, хлорид-ионов - 500 мг/л, сульфат-ионов - 600 мг/л. Вода не должна содержать более 100 мг/л сахаратов, фенолов и других органических поверхностно-активных веществ, которые могут ухудшать качество бетона, а показатель pH должен быть не менее 4 и не более 12,5.

В качестве напрягаемой арматуры следует применять материалы в соответствии с технической документацией на шпалы. Для армирования шпал допускается применять:

- стальную холоднотянутую проволоку гладкую и периодического профиля диаметром от 3 до 8 мм, не ниже класса прочности В1200;

- арматурную холоднодеформированную гладкую и периодического профиля сталь диаметром от 8 до 10 мм, не ниже класса прочности А1400К;

- горячекатаную и термомеханически упрочненную гладкую арматуру и периодического профиля диаметром от 8 до 10 мм, не ниже класса прочности А1200К;

- арматурные канаты диаметром от 6 до 14 мм, не ниже класса прочности К1500К.

Арматуру с гладким профилем допускается применять только с концевыми анкерами.

На участках бесстыкового пути должны применяться железобетонные шпалы, в том числе на участках со сложными эксплуатационными, климатическими условиями в кривых радиусами 650 м и менее должны применяться шпалы с повышенным сопротивлением сдвигу поперек оси пути (не менее 5,0 кН при сдвиге на 0,4 мм). При обосновании и согласовании с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» (далее – ЦДИ ЦП) разрешается применение шпал других типов, а также безбалластного основания. На линиях 3-5 классов специализаций линий «П», «Г» и «М» должны применяться, как правило, старогодные отремонтированные шпалы.

Эпюры шпал на путях линий 1 - 3-го классов должны быть: в прямых участках и в кривых радиусом более 1200 м - 1840 шт./км, радиусом 1200 м и менее - 2000 шт./км; на путях 4 - 5-го класса: в прямых и кривых радиусом более 1200 м - 1600 шт./км, радиусом 1200 м и менее - 1840 шт./км.

В местах примыкания рельсовых плетей бесстыкового пути с железобетонными шпалами к участкам звеньевого пути с деревянными шпалами, к стрелочным переводам с деревянными брусьями, башмакосбрасывателям, уравнительным приборам, мостам, эксплуатируемым с деревянными мостовыми брусьями преимущественно на линиях 4-5 классов, железобетонные шпалы следует укладывать в соответствии со схемами, приведенными на рисунках 1.4 и 1.5.

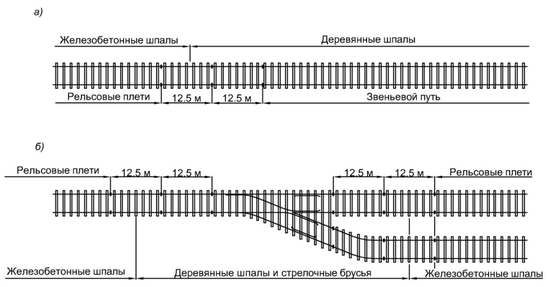

Рисунок 1.4 Схемы примыкания бесстыкового пути на железобетонных шпалах к звеньевому пути (а) и к стрелочному переводу (б)

Рельсовые плети бесстыкового пути на мостах с железобетонными плитами стыкуются с бесстыковым путем на железобетонных шпалах за его пределами, с укладкой в пределах челноков шпал с эпюрой 2000 шт./км.

а)

б)

в)

Рисунок 1.5 Схемы расположения железобетонных и деревянных шпал при примыкании рельсовых плетей к мостам (а) и при укладке на мостах рельсовых плетей (б,в)

Стыкование участков бесстыкового пути на железобетонных шпалах с различными типами рельсовых скреплений, а также с железобетонными мостовыми шпалами на мостах осуществляется без изменения их эпюры в зоне переходов. Аналогичным образом стыкуется бесстыковой путь на железобетонных шпалах со стрелочными переводами на железобетонных брусьях.

На участках бесстыкового пути укладывать вновь деревянные шпалы запрещается. В местах размещения средств контроля технического состояния подвижного состава и нагрева букс укладываются специально разработанные железобетонные шпалы, на существующем пути допускается до проведения очередного ремонта использование деревянных шпал со скреплением КД, установленного на полное количество шурупов.

Промежуточные рельсовые скрепления

Согласно СТО РЖД 08.027-2016 «Скрепление промежуточное железнодорожного пути. Классификация, технические требования и методы контроля» [6] скрепления подразделяют по типу конструкции, категории применения, климатическому исполнению и коррозионной стойкости покрытию:

а) по типу конструкции:

1) вид прикрепления:

- нераздельное прикрепление, при котором подкладке к опоре и рельс к подкладке прикрепляются одними и теми же прикрепителями (Н);

- раздельное прикрепление, при котором подкладке к опоре и рельс к подкладке прикрепляются одними различными прикрепителями (Р);

- смешанное прикрепление, при котором рельс через подкладки непосредственно крепится к опорам, кроме того, подкладки дополнительно крепятся к опорам (С);

2) наличие подкладки:

- подкладочное (ПП);

- бесподкладочное (БП);

3) тип прикрепителя к опоре:

- анкерное (АН);

- шурупно-дюбельное (ШД);

- болтовое (ББ);

б) по категориям (см. таблицу 1.2)

в) по климатическим зонам эксплуатации

1) регион с температурными интервалами менее 110^оС (А);

2) регион с температурными интервалами более или равными 110^оС (Б);

г) по коррозийной стойкости

1) антикоррозийное покрытие (К);

2) без антикоррозийного покрытия (О).

Таблица 1.5 – Категорирование скреплений по условиям эксплуатации

Промежуточные рельсовые скрепления, применяющиеся на бесстыковом пути, должны обеспечивать нагрузки, действующие на узел скрепления:

горизонтальных продольных сил – 14 кН;

боковых сил в прямых и в кривых радиусами 500 м и более – не менее 50 кН, в кривых радиусами менее 500 м – не менее 100 кН.

При укладке бесстыкового пути каждый узел скреплений должен обеспечивать нормативное прижатие рельса к основанию не менее 20 кН. Это достигается затяжкой гаек болтов и шурупов промежуточных скреплений с крутящим моментом в соответствии с требованиями таблицы 1.6.

Таблица 1.6 Нормы затяжки гаек болтов и шурупов при укладке бесстыкового пути и допускаемому понижению ее в процессе эксплуатации

Показатели	Крутящий момент, Н.м, при типах скреплений
	КБ65		ЖБР-65	ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ, СМ-1	W-30
	клеммный болт	закладной болт
Затяжка гаек болтов и шурупов при укладке бесстыкового пути	150)	120)	180-200	220-250	300-350
Минимально допускаемое значение затяжки гаек болтов и шурупов в процессе эксплуатации	100	70	120	150	200

Во избежание угона плетей в процессе эксплуатации средний крутящий момент затяжки болтов и шурупов промежуточных рельсовых скреплений не должен быть меньше минимально допускаемых значений, приведенных в таблице 1.2.

Анкерные скрепления типа АРС-4, Пандрол-350, КПП-5 при укладке бесстыкового пути должны обеспечивать прижатие рельса к основанию усилием не менее 20 кН. Минимально допускаемое значение усилия прижатия рельса в узле скрепления в процессе эксплуатации на прямых и в кривых участках радиусами более 1200 м должно быть не менее 17 кН, а в кривых радиусами 1200 м и менее – не менее 15 кН.

Монорегулятор скреплений АРС-4 при укладке бесстыкового пути должен быть установлен на 3-ю позицию. При выявлении участка пути с усилием прижатия рельса к основанию ниже допускаемого значения монорегулятор устанавливается на 4-ю позицию.

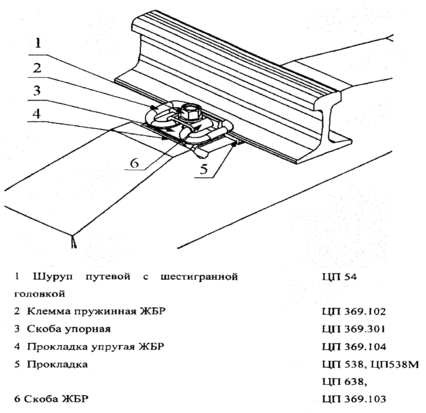

Рельсовое скрепление ЖБР-65Ш представлено на рисунке 1.6

Рисунок 1.6 Узел скрепления ЖБР-65Ш

1. Рельсовые плети

Новые рельсы, свариваемые в условиях рельсосварочных поездов (далее – РСП) в плети длиной 800 м и менее, именуемые далее короткими плетями, должны быть одного типа, одной марки стали, одинакового термического упрочнения, изготовлены на одном металлургическом комбинате и одной категории качества. На путях 1-го и 2-го классов, а также 3-го класса – при нехватке старогодных отремонтированных рельсов, плети свариваются из новых рельсов длиной до 100 м включительно. На остальных путях (3-5-го классов) плети свариваются из старогодных отремонтированных рельсов любой длины, но не короче 6,0 м.

Рельсы, свариваемые в плети бесстыкового пути, должны соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути. Сварка новых рельсов в плети должна производиться в соответствии с требованиями СТО РЖД 1.08.002-2009. Рельсы железнодорожные, сваренные электроконтактным способом. Технические условия. Стандарт ОАО «РЖД» [7].

Болтовые отверстия на концах рельсовых плетей и рельсов уравнительных пролетов по размерам и расположениям должны соответствовать требованиям ГОСТ Р 51685-2013. «Рельсы железнодорожные. Общие технические условия» [8]. Отверстий должно быть три на каждом конце плети или уровнительного рельса. Болтовые отверстия рельсов диаметром 36 и 22 мм должны иметь фаски размером от 1,5 до 3,0 мм снятые под углом около 45^о.

На торцах этих рельсов по контуру головки делается фаска размером от 1 до 2 мм под углом 45^о.

На участках железнодорожных линий 1, 2 и 3 классов линий специализации «В», «С», «О» и «Т» на мостах длиной более 25 м и в тоннелях применение старогодных рельсов не допускается. На участках пути 4 и 5 классов линий специализации «П», «Г» и «М» разрешается, по согласованию с начальником службы пути, укладывать на мостах рельсовые плети, сваренные из старогодных рельсов.

Электроконтактная сварка старогодных рельсов в плети должна производиться в соответствии с требованиями Технических условий на ремонт, сварку и использование старогодных рельсов «Рельсы железнодорожные старогодные».
