Контейнерная площадка 5 тупика специализируется на выгрузки контейнеров с автотранспорта и вагона, погрузки контейнеров на автотранспорт и вагон 20-футовых и 40-футовых контейнеров, хранение 20-футовых и 40-футовых контейнеров, а также временное хранение среднетоннажных контейнеров. Данные операции осуществляются с помощью контейнерного перегружателя DRF 450-65S5 грузоподъемностью 45 тонн.

Контейнерная площадка 5 тупика имеет длину грузового фронта 186 метров, вместимость 11 условных вагонов, либо 8 вагонов платформ длиной 19,62 метра, общую площадь контейнерной площадки 4945 квадратных метров, полезную площад 2027,6 квадратных метров. Вместимость контейнерной площадки составляет 274 контейнер- мест в 40-футовом эквиваленте, либо 548 контейнер- мест в 20-футовом эквиваленте.

Контейнерная площадка 10 тупика специализируется на выгрузки 20-футовых и 40-футовых контейнеров с автотранспорта и вагона, погрузки 20-футовых и 40-футовых контейнеров на автотранспорт и вагон, сортировки 20-футовых и 40-футовых контейнерах, временном хранении таможенных грузов в контейнерах, а также перевески крупнотоннажных контейнерах на автомобильных весах "Магнус". Для производства данных операций контейнерная площадка имеет два подъездных пути (10 и 11) козловой кран МККС-42КМ с телескопическим спредером для 20-футовых и 40-футовых контейнеров грузоподъемностью 41 тонна и козловой кран МККС-42КМ с телескопическим спредером для 20-футовых и 40-футовых контейнеров грузоподъемностью 35 тонн.

Контейнерная площадка 10 тупика имеет длину грузового фронта каждого тупика 160 метров, вместимость по 11 условных вагонов, либо по 8 вагонов платформ длиной 19,62 метра, длину подкрановых путей 185 метров, ширину 32 метра, длину подкрановой площадки 185 метров, ширину 30,8 метров. Вместимость контейнерной площадки 296 контейнер- мест в 20-футовом эквиваленте, из них 132 контейнер- мест для 40-футовых контейнеров и 32 контейнера- места для 20-футовых контейнеров временного хранения.

Контейнерная площадка 8 тупика специализируется на выгрузки 20-футовых и 40-футовых контейнеров с автотранспорта и вагона, погрузки 20-футовых и 40-футовых контейнеров на автотранспорт и вагон, временном хранение таможенных грузов в контейнерах, а также сортировки вагонов с 20-футовыми и 40-футовыми контейнерами. Для выполнение данных операций на 8 тупики имеются козловой кран КК-42К для 20-футовых и 40-футовых контейнеров грузоподъемностью 30,5 тонн, козловой кран КК-45К для 20-футовых и 40-футовых контейнеров грузоподъемностью 35 тонн и козловой кран КК-24 для 20-футовых контейнеров грузоподъемностью 24 тонны.

Контейнерная площадка 8 тупика имеет длину грузового фронта составляет 197 метров (8 путь), вместимостью 14 условных вагонов (10 платформ длиной 19,62 метра), длину грузового фронта 190 метров (14 путь), вместимостью 11 условных вагонов, либо 8 вагонов платформ длиной 19,62 метра. Длина подкранового пути (8 путь) составляет 206 метров, ширина 25 метров, длина подкранового пути (14 путь) составляет 206 метров, ширина 25 метров. Длина подкрановой площадки 8 пути составляет 206 метров, ширина 23,8 метров, длина подкрановой площадки 14 пути составляет 206 метров, ширина 23,8 метров.

Вместимость контейнерной площадки 8 тупика составляет 291 контейнера-места в 20-футовом эквиваленте, из них 50 контейнера- мест для 20-футовых контейнеров, 110 контейнера- мест для 40-футовых контейнеров и 21 контейнера- мест для 20-футовых контейнеров временного хранения.









3 Организация вагонопотоков на терминально-складском комплексе

3.1 Анализ и определение перспективных объемов работы

На основании отчетных данных за 2014, 2015, 2016 годов выгрузки и погрузки по станции Хабаровск II составлена сводная таблица объемов работы по станции (см.табл. 3.2).

Таблица 3.2

Объемы работы станции Хабаровск II за 2014-2016 гг.

Наименование груза

Грузопоток, т

2014 г

2015 г

2016 г

прибытие

отправление

прибытие

отправление

прибытие

отправление

Тяжеловесные грузы

17571

2540

40115

2661

53552

6549

Тарно-штучные грузы

32295

2234

36859

3046

24723

932

Крупнотоннажные контейнеры

-20-футовые

193542

88176

170314

73213

154912

82304

-40-футовые

503443

165678

456521

137768

453040

185745

Всего

746851

258628

703809

216688

686227

275530

На основании статистических данных табл. 3.2. построим диаграммы выгрузки (погрузки) по станции Хабаровск II по роду груза за 2014, 2015, 2016 года (рис. 3.23.7).

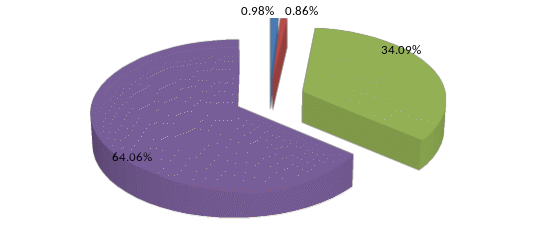

Рис.3.2. Выгрузка в тоннах по станции Хабаровск II за 2014 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

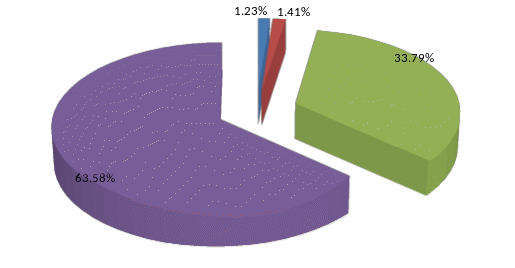

Рис.3.3. Погрузка в тоннах по станции Хабаровск II за 2014 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

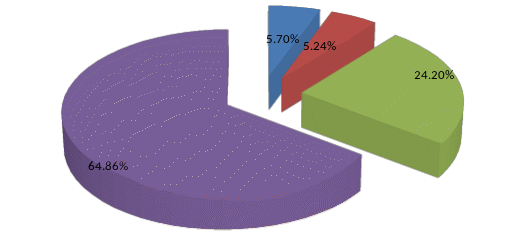

Рис.3.4. Выгрузка в тоннах по станции Хабаровск II за 2015 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

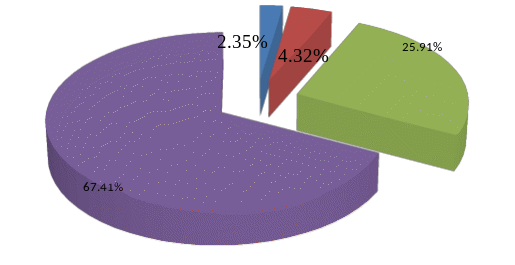

Рис.3.5. Погрузка в тоннах по станции Хабаровск II за 2015 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

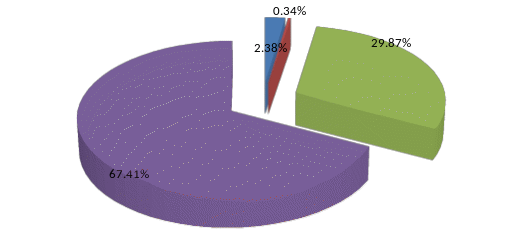

Рис.3.6. Выгрузка в тоннах по станции Хабаровск II за 2016 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

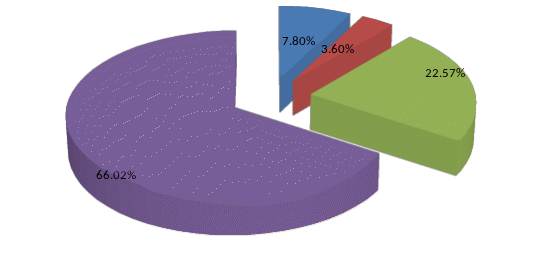

Рис.3.7. Погрузка в тоннах по станции Хабаровск II за 2016 год: – ТШГ; – тяжеловесные; – контейнеры 20 фт.; – контейнеры 40 фт.

К 2025 году [2] согласно «Прогнозу социально-экономического развития Хабаровского края до 2025 года» рост объемов перевозок грузов всеми видами транспорта в 2016 г. составит 120% к 2016 г. Основное увеличение объемов перевозок грузов ожидается на железнодорожном транспорте. Планируется отправлять со станции Хабаровск II грузы предназначенные, в основном для потребителей и промышленных предприятий, а также тесное сотрудничество с Китаем. Среди них наибольший объем перевозок будет приходиться на зерновые культуры и в небольшом количестве – на экспорт.

По прибытию наибольший объем перевозок будет приходиться на грузы тяжеловесные и лесные, грузы материально-технического назначения, товары народного потребления и продовольствие и различные виды материала для строительства.

Наибольший объем грузовой работы планируется осуществлять на станции Хабаровск II. Станция Хабаровск II будет обслуживать клиентуру, расположенную в ближайших населенных пунктах и в более отдаленных районах. В клиентуру станции будут входить строительные организации, торгово-снабженческие организации, сельскохозяйственные предприятия.

Основанием для перспективных объемов перевозок по железнодорожной линии являются перспективные схемы развития региона с территориальным размещением производительных сил и населения по районам Хабаровского края, а также данные о потреблении продовольственных товаров, продукции технического назначения, расположении и производительности предприятий.

Перевозка грузов железнодорожным транспортом за 2016-2025 гг. возрастет в 1,5 раза, грузооборот за счет увеличения плеча доставки грузов возрастет в 2,5 раза, что обусловлено увеличением объемов перевозок строительных материалов, зерновых культур и на экспорт.

Планируемые объемы переработки грузов на станции Хабаровск II на 2017 год представлены в табл. 3.3.

Таблица 3.3

Планируемые объемы переработки крупнотоннажных контейнеров на станции Хабаровск II

Наименование груза

Прибытие, т

Отправление, т

Контейнеры крупнотоннажные

- 20-футовые

- 40-футовые





193640

566300





102880

232182

Всего

759940

335062

3.2 Определение суточного вагонопотока

Основными показателями работы станции, определяющие необходимое техническое оснащение и организацию работы, являются суточные вагонопотоки. Эти показатели в свою очередь зависят от рода и количества груза, перерабатываемого на станции, типа подвижного состава, порядка обеспечения грузовых фронтов порожними вагонами и ряда других факторов [3].

Для каждого рода груза рассчитывается суточное прибытие и отправление по следующим формулам

(3.1)

(3.2)

где , - суточный грузопоток по прибытию и отправлению, т; , - годовой грузопоток по прибытию и отправлению; - коэффициент неравномерности, учитывающий сезонную неравномерность перевозки грузов.

Далее определяется суточный грузопоток по прибытию и отправлению по формулам (2.1) и (2.2) для:

  • тяжеловесных грузов

т., т.;

  • тарно-штучных грузов

т., т.;

  • для 20-футовых контейнеров

т., т.;

  • для 40-футовых контейнеров

т., т.;

  • для 20-футовых контейнеров (планируемые)

т., т.;

  • для 40-футовых контейнеров (планируемые)

т., т.
