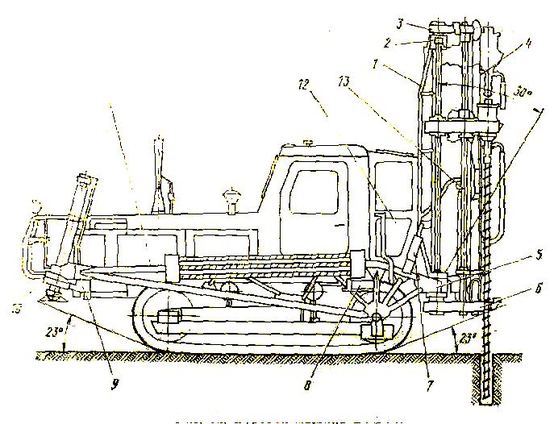

Рисунок 4.2. Буровая машина на базе трактора БТС-М
мм;
м.
Глубину скважины определим по формуле
, (4.4)
где Нср – средняя глубина яруса = 4,5м.;
lпер – глубина переруба.
м.
4.1.4. Расчетная линия сопротивления
Для размещения скважинных зарядов на поперечных профилях выемки необходимо знать расстояния между зарядами. Эти расстояния устанавливают в зависимости от величины расчетной линии наименьшего сопротивления Wр.
Линия наименьшего сопротивления по длине выемки переменная. Поэтому в расчетах используется линия наименьшего сопротивления по среднему сечению выемки. Для её определения используют формулу
; (4.5)
где: - отношение высоты заряда к глубине выемки = 0,8;
- плотность заряжения = 0,98
;
mс – коэффициент сближения зарядов.
Коэффициент сближения зарядов определим по формуле
; (4.6)
где f – коэффициент крепости пород = 10.
;
.
Рассчитывается длина забойки. Длина забойки влияет на степень дробления породы. С уменьшением длины забойки степень дробления повышается. Но при этом снижается масса заряда, что приводит к необходимости сгущения сетки скважин. Следует принимать оптимальную длину забойки
. (4.7)
м.
Уточняется глубина перебура по формуле
. (4.8)
м.
Окончательно устанавливаем длину скважины:
L = 4.5+1.4 = 5.9 м.
4.1.5. Расчет сетки зарядов
Методика расчета зарядов на задание рыхления в выемках заключается в определении сетки расположения зарядов. По этой методике повышение степени дробления может быть достигнуто без существенного увеличения расходов ВВ – за счет сближения зарядов и выбора рационального диаметра скважин.
К главным расчетным параметрам взрыва с этой точки зрения относятся расстояние - между зарядами в ряду и
- между рядами зарядов при условно принимаемой квадратной сетки их расположения.
В соответствии с техническими правилами рекомендуются параметры и
рассчитывать с учетом объёмной «нагрузки» ВВ:
. (4.9)
м.
Длину заряда определим по формуле
. (4.10)
м.
Между рядами зарядов принимается расстояние:
. (4.11)
м.
Таким образом в поперечнике выемки размещается число рядов основных зарядов:
; (4.12)
где В – ширина выемки в уровне подошвы взрываемого слоя.
Для первого яруса: ;
Для второго яруса: .
В выемках глубиной более 4 м необходимо, кроме основных зарядов, закладывать откосные заряды. Диаметр скважин для откосных зарядов принимают меньше диаметра основных зарядов и не более 112 мм.
Рисунок 4.3. Схема расположения зарядов на поперечном сечении выемки
Определим общее количество основных зарядов по формуле
. (4.13)
для первого яруса: ;
для второго яруса: ;
Определим общее количество откосных зарядов по формуле
; (4.14)
для первого яруса: ;
для второго яруса: ;
Итого: 306 основных и 115 откосных зарядов.
4.1.6. Масс заряда и расход ВВ
Определим массу заряда по формуле
. (4.15)
кг.
Расход ВВ на скважинные заряды определяются по числу зарядов в забое:
. (4.16)
кг.
Определим средний расход ВВ на рыхления 1 кубического метра породы:
, (4.17)
где Vпр – профильный объём выемки = 32643 ;
кг/
.
При определении расхода ВВ на разработку грунта взрывным способом необходимо дополнительно учитывать потребность ВВ дробление негабарита. В соответствии нормативным справочником по взрывным работам при взрывании негабаритных кусков шпуровыми зарядами на 1000 объёма негабарита расходуется:
; (4.18)
где - базовый расход ВВ дробление негабаритных кусков,
=330 кг;
Квв – переводной коэффициент =0,9;
Квар – коэффициент вариации расхода ВВ = 0,06
кг.
Объём негабарита найдём как
. (4.19)
.
Определим расход ВВ на рыхление негабаритных кусков шпуровыми зарядами:
. (4.20)
кг/
.
Общий объём ВВ = 10645 кг.
4.2. Проектирование взрывных сетей
Наибольшее распространение имеет электрический способ взрывания зарядов.
Соединение проводов в электрических сетях может быть последовательным, параллельным или смешанным. В качестве источника тока используют электросиловые и электроосветительные линии или взрывные машинки.
Расход материалов для взрывных сетей может быть ориентировочно принят по объёму взорванного грунта, исходя из нормативного удельного расхода на 1000 грунта, Rт =138 м/1000
; Дт = 77 шт/1000
.
Удельный нормативный расход электропровода при взрывании скважинных зарядов равен:
. (4.21)
м/1000
.
Удельный нормативный расход электродетонаторов определяется аналогично:
. (4.22)
шт/1000
.
Определим расход электропровода:
. (4.23)
м.
Определим расход электродетонаторов:
. (4.24)
шт.
Для производства взрывных работ чаще всего используют изолированные провода одножильные медные марок ПР-220, ПР-500, ПР-3000 сечением до 6 . или алюминиевые одножильные провода марок АПР и АПВ сечением до 6
.
При взрывании больших групп зарядов применяются смешанные соединения ЭД, например, последовательно-параллельное, имеющее высокую надёжность взрыва ЭД (рисунок 4.4).

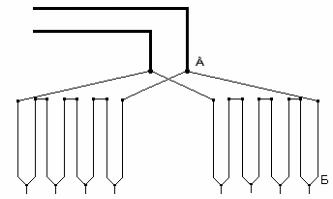

Рисунок 4.4. Схема последовательно-параллельного соединения ЭД
4.2.1. Короткозамедленное взрывание
При строительстве дорог следует максимально уменьшать законтурное действие взрыва. Хорошие результаты дает применение многорядного короткозамедленного взрывания (КЗВ) зарядов. В сочетании с контурными зарядами метод КЗВ позволяет максимально приблизить проектируемую крутизну откосов выемок к углу естественного откоса при сохранении хорошей их устойчивости в период эксплуатации.
Сущность КЗВ заключается в том, что заряды взрывают в забое не мгновенно, а поочерёдно, через строго определённые промежутки времени, измеряемые сотыми и тысячными долями секунды.
Интервалы замедлений, при которых достигается максимальный эффект, выбираются в зависимости от физико-механических свойств разрушаемого материала, параметров буровзрывных работ, условий взрывания. В первом приближении интервал замедления определяется по формуле
; (4.25)
где Ккз – коэффициент КЗВ, учитывающий свойство горной породы, Ккз =5 мс/м;
Wр – линия наименьшего сопротивления зарядов.
мс.
КЗВ осуществляется электродетонаторами короткозамедленного действия. По интервалу замедления определяем марку детонатора – ЭДКЗ-1.
При расчете буровзрывных работ применена методика расчета, изложенная в методическом указании
4.2.2. Паспорт буровзрывных работ на разработку тела выемки
По данным расчетов изложенных выше составляется паспорт буровзрывных работ.
Таблица 4.1 Паспорт на рыхление скального грунта в теле ваемки
Наименование показателя | Ед. изм. | Количество |
Объем взрываемого массива | м³ | 32643 |
Расчетная высота уступа | м | 4,5 |
Диаметр скважины | мм | 105 |
Глубина скважины | м | 5,9 |
Длина перебура | м | 1,4 |
Расстояние между скважинами | м | 4,24 |
Расстояние между рядами скважин | м | 4,35 |
Расчетная л.н.с. | м | 4 |
Длинна заряда | м | 3,5 |
Длинна забойки | м | 2,4 |
Масса заряда в одной скважине | кг | 29,75 |
Вместимость одного метра скважины | кг | 8,5 |
Вид ВВ | Гранулит-АС-8В | |
Общий объем бурения | м³ | 2483,9 |
Удельный расход ВВ | кг/ м³ | 0,27 |
Расход электрического провода | м | 4748,25 |
Тип электродитонатора | ЭДКЗ-1 | |
Тип бурового станка | БТС-М | |
Выход горной массы с одной скважины | м³ | 106,7 |
Выход негаборита | м³ | 4896,45 |
Расход ВВ на дробление 1000 м³ негабарита | кг/1000 м³ | 314,82 |
Наименование показателя | Ед. изм. | Количество |
Удельный расход ВВ на рыхления 1 м³породы с учетом дробления негабарита | кг/ м³ | 0,33 |
Продолжение таблицы 4.1
