3.2.1.8. Техника безопасности
При сооружении насыпи и выемки необходимо выполнять следующие требования техники безопасности:
- перед началом работ машинист должен ознакомиться с фронтом работ и проверить техническое состояние машины;
- при разработке грунта выемки экскаватором - обратная лопата не допускать образования грунтовых «козырьков»;
- машины под погрузку ставить таким образом, чтобы ковш экскаватора не проходил над кабиной автомобиля;
Схема операционного контроля приведена в таблице 3.5.
Таблица 3.5 - Схема операционного контроля
| Организация контроля | Устройство выемок | Устройство насыпей | ||
| Состав контроля и допуски | Контрольные параметры | Допуски | Контрольные параметры | Допуски |
| Расположение в плане и размеры | Не допускать сужения | Расположение в плане и проектные размеры | Не допускать сужения | |
Продолжение таблицы 3.5
| Крутизна откосов | Не допускать увеличения | Крутизна откосов | Не допускать увеличения | ||
| Отметки бровки и дна проектные уклоны | +5 см ±0,0005 | Отметки бровки и дна проектные уклоны плотность грунта толщина слоя | +5 см ±0,0005 0,04 г/см³ +0,15% | ||
| Техническое оснащение | Нивелир, теодолит, рулетка, рейка, вешка | Нивелир, теодолит, рулетка, рейка, вешка | |||
| Вид контроля | Постоянный | Постоянный | |||
| Ответственные | Мастер, бригадир, прораб | Мастер, бригадир, прораб | |||
| Привлекаемая служба | Геодезическая | Геодезическая | |||
3.2.1.10. Технико – экономические показатели

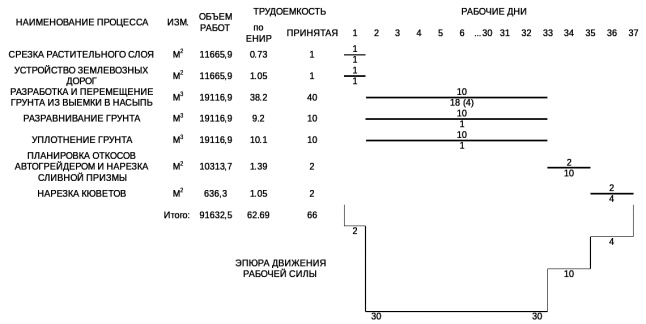

Таблица 3.6 - Технико-экономические показатели
3.3 Технологическая карта сооружение водопропускной трубы из гофрированной стали
3.3.1 Область применения
Технологическая карта разработана с учетом прогрессивных методов организации строительства и производства работ, а также методов научной организации труда и предназначена для использования при разработке проекта производства и организации работ и труда на объектах железных дорог.
В технологической карте предусмотрено сооружение трубы диаметром 1,5 м, длиной 15 мпод железные дороги.
Конструкция трубы принята в соответствии с альбомом «Круглые водопропускные трубы отверстием 1,5-3,0 миз гофрированного металла для железных и автомобильных дорог», 3.501-95, инв. № 996.
Трубу монтируют из секций длиной до 10 м, которые собирают из элементов заводского изготовления, с противокоррозионным покрытием из слоя грунтовки и одного слоя мастики МБР-65. Основание под трубу устраивают из песка, песчано-гравийной или песчано-щебеночной смеси с крупностью частиц до 50 мм. Выступающие концы трубы опираются на бетонные блоки толщиной под трубой 50 сми шириной 90 см.
Перед торцом трубы устанавливают бетонные блочные противофиль-трационные экраны толщиной 30 смна глубину 1,4 м. Вместо бетонных противофильтрационных экранов устраивают противофильтрационные перемычки из цементо-грунтовой смеси или из глины, обогащенной щебнем.
Водопропускные трубы возводят до отсыпки земляного полотна и укладки пути. Укрепление русла у входного и выходного отверстий трубы в технологической карте не предусмотрено.
Во всех случаях применения технологической карты необходима привязка ее к местным условиям производства работ.
3.3.2 Указания по технологии производственного процесса
Подготовка строительной площадки
Площадку в зоне строительства трубы очищают от растительного грунта и планируют бульдозером с приданием уклонов, обеспечивающих сток воды от трубы. Естественное русло со стороны выходного оголовка расчищают, а у входного оголовка на расстоянии не менее 1,5 мот контура котлована перекрывают грунтом и устраивают обводную канаву или обвалование строительной площадки. Эти меры должны обеспечивать полный отвод поверхностных вод от котлована.
Для завоза оборудования, материалов и конструкций бульдозером расчищают и планируют подъездные дороги.
Разбивочные работы.
Проектная организация должна закрепить в натуре и сдать по акту производителям работ точку пересечения оси дороги с продольной осью трубы, продольную ось трубы, закрепленную высотными кольями (рис. 1,а), а также репер.
При разбивке расстояние между закрепляющими столбами не менее двух раз промеряют стальной лентой или рулеткой, а теодолитом-угол между осями. Контур котлована под основанием и противофильтрационные экраны обозначают колышками. На расстоянии 1 м от границ котлована устраивают обноску из досок и брусьев и обозначают на ней ось трубы. Обноску желательно заглублять в землю для предохранения от повреждения бульдозером.
Размещение оборудования, конструкций и материалов на строительной площадке
Конструкции трубы в полном комплекте (пакеты гофрированных элементов, окаймляющие уголки, болты, гайки и шайбы, а также монтажные болты) сгружают и размещают на одной половине строительной площадки, а другую половину используют для размещения вспомогательного оборудования и стоянки строительных машин.
Порядок размещения элементов должен быть увязан с технологической последовательностью монтажа трубы. При разгрузке пакетов гофрированных элементов должна быть обеспечена их сохранность. Пакеты стропят обычным тросом с прокладкой из брезента или другого материала, исключающего возможность повреждения цинкового покрытия элементов.
Устройство котлована и основания
Котлован отрывают продольными проходами бульдозера от выходного оголовка с отсыпкой грунта за пределами входного оголовка. До проектной отметки котлован дорабатывают вручную под рейку с учетом продольного уклона и строительного подъема трубы.
По спланированному и зачищенному дну котлована устраивают основание из песка или песчано-гравинной смеси толщиной 0,4 м, шириной 2,6 м.
Песчано-гравийную смесь, доставляемую автомобилями-самосвалами, разгружают в котлован, разравнивают бульдозером и уплотняют слоями по 20 смпневмокатками Д-551 или машиной виброударного действия для стесненных условий Рижского РМЗ на базе бульдозера Д-606 или Д-535. В процессе отсыпки и уплотнения основания устраивают строительный подъем лотка трубы.
Одновременно с устройством основания устанавливают бетонные блоки под выступающие концы трубы и бетонные блочные противофильтрационные экраны.
По окончании устройства основания отсыпают нулевой слой основания грунта толщиной 0.4 ми уплотняют аналогично грунту основания. В нулевом слое по шаблону (рис. 3.13) вручную вырезают ложе под трубу. Шаблон перемещают по двум деревянным направляющим брусьям, уложенным по обе стороны вдоль трубы, строго по нивелиру, с учетом создания строительного подъема лотка. Шаблон изготовляют из листовой стали, досок или фанеры. Угол опирания трубы на ложе должен быть 120°.
Сборка секций
Предварительную сборку секций делают на месте строительства трубы.
Перед началом работ по сборке секций проверяют маркировку, снимают упаковку с пакетов гофрированных элементов, окаймляющих уголков, вскрывают ящики с крепежными элементами, отбраковывают и выправляют погнутые места деревянным молотком. Болты, гайки, шайбы отбраковывают, сортируют и подносят к месту сборки секций.
На спланированной площадке из элементов собирают звенья, а затем из звеньев-секции.
При отсутствии ровной площадки сборку производят на легких подмостях.
При сборке звена два элемента соединяют внахлестку на 3-4 болта в середине продольных стыков, при этом гайки навертывают вручную. Центровку отверстий в элементах для постановки, болтов осуществляют ломиками, вставляя их в отверстия, расположенные рядом. Затем берут третий элемент и также внахлестку соедин-4 болта. Каждый элемент укладывают так, чтобы один его короткий торец находился на наружной поверхности звена, а другой - навнутренней.
3.3.3 Указания по организации труда
Работы по строительству трубы ведут, как правило, поточным методом.
Звено подготовительного цикла выполняет разбивочные работы и устройство обноски, прием и размещение оборудования, прием и складирование пакетов элементов, ящиков с болтами, гайками, шайбами, окончательную планировку и зачистку дна котлована после его отрывки бульдозером, устройство песчано-гравийного основания в котловане, устройство ложа под трубу.
Монтажники выполняют разбивочные работы, принимают и складируют элементы трубы. Устанавливают блоки фундамента и плиты противофильтрационного экрана. Они же помогают землекопу выравнивать дно котлована и устраивать ложе под тело трубы.
После освидетельствования и приемки котлована мастером все трое устраивают песчаное основание. Для временной работы звену придают бульдозер, автокран, каток Д-551.
Звено монтажников занимается сборкой секций. Монтажники 4 и 3 разр. разбиваются на две группы и независимо друг от друга собирают одновременно две секции. Монтажник конструкций 2 разр. подносит на площадку сборки гайки, болты, шайбы.
Звено гидроизолировщиков очищает поверхность трубы и при помощи битумной установки ПКБ Главстроймеханизации наносит на поверхность трубы грунтовку и битумную мастику.
Закончив гидроизоляционные работы, дорожные рабочие убирают лаги, уплотняют грунт непосредственно у трубы электрической трамбовкой. Звену придают бульдозер Д-271, который надвигает грунт для засыпки трубы, и экскаватор Э-302, оборудованный грейферным ковшом, и каток Д-551.
Таблица 3.7 Материально-технические ресурсы
| Наименование материалов | Марка, ГОСТ | Единица измерения | Кол-во на всю трубу |
| 1 | 2 | 3 | 4 |
| Гофрированный элемент | 151-1,5-19 | шт. /кг | 102/2397 |
| Болты М16Х35 011 | ГОСТ 7798—70 | » | 2166/186,7 |
| Гайка 11 М16 011 | ГОСТ 5915—70 | » | 2166/72,5 |
| Продолжение таблицы 3.7 | |||
| 1 | 2 | 3 | 4 |
| Шайба плосковогнутая | — | » | 2166/71.2 |
| Шайба плосковыпуклая | — | » | 2106/51,1 |
| Песчано-гравийная смесь для основания | ГОСТ 8336—67 | м3 | 61 |
| Деревянные подкладки 25X8 см длиной 2м | ГОСТ 8486—66 | м3/шт. | 0,16/16 |
| Битумная мастика | МБР-65 | т | 0,7 |
| Грунтовка | — | кг | 80 |
| Окаймляющий уголок | ГОСТ 380—71 | » | 24 |
| Бетон противофильтрационного экрана и фундамента | — | м3 | 7 |
Таблица 3.8Машины, оборудование, инструмент, приспособления
| Наименование | Марка, ГОСТ | Количество |
| 1 | 2 | 3 |
| Автокран | КС-4362 | 1 |
| Экскаватор | ЭО-3122 | 1 |
| Бульдозер | ДЗ-27 | 1 |
| Полуприцепной каток | ДУ-37В | 1 |
| Передвижная электростанция | ЖЭС-9А | 1 |
| Компрессор | КСЭ-6М | 1 |
| Электротрамбовки | ИЭ-4506 | 2 |
| Гайковерты электрические | ИЭ-3101 | 2 |
| Передвижная битумная установка | ПКБ Главстрой-механизации | 1 |
Продолжение таблицы 3.8
| 1 | 2 | 3 |
| Окрасочный агрегат для нанесения грунтовки | С-562 | 1 |
| Комплект ручных инструментов | - | 2 |
| Автомобили-самосвалы | МАЗ-205 или МАЗ-503 | по расчету |
| Емкость для битума | - | 1 |
| Емкость для бензина | - | 1 |
| Лопаты ЛКО-1 | ГОСТ 3620—63 | 3 |
| Лопаты ЛП-1 | ГОСТ 3620—63 | 3 |
| Уровень длиной 1 м | ГОСТ 9416—67 | 1 |
| Рулетка РС-20 | ГОСТ 7502—61 | 1 |
| Нивелир | - | 1 |
| Рейка для нивелира | - | 1 |
| Молотки | ГОСТ 11042—64 | 3 |
| Ключи торцевые 22 мм | - | 2 |
| Ножовка | - | 1 |
| Топор плотничный | - | 1 |
